提到电网安全
你大概率会想到
高耸的输电塔、密密麻麻的高压线
却很少留意支柱瓷绝缘子
它可是电网设备的“腿”
默默撑起断路器、高压开关等核心装备
还负责隔绝电流

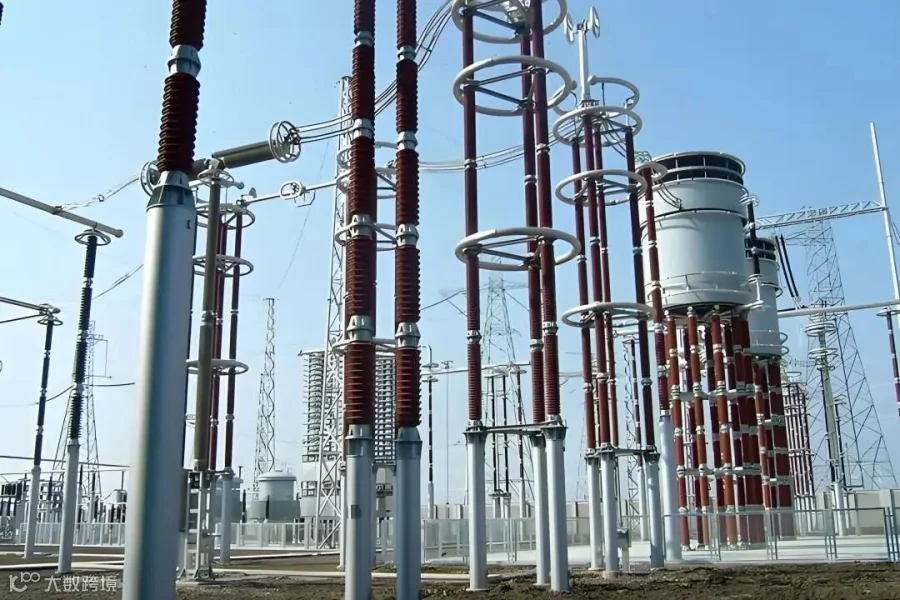

是变电站、发电厂里缺一不可的关键角色
可别小看这根“瓷柱子”，看着坚硬耐用，实则藏着不少隐形风险。长期风吹日晒、温差骤变，再加上常年扛着巨大压力，很容易出现微小裂纹、杂质缺陷。这些问题肉眼根本看不见，一旦慢慢恶化，就会导致绝缘子突然断裂，直接引发停电，不仅影响工业生产、居民用电，还会威胁工作人员安全，损失难以估量。
定期给支柱瓷绝缘子做专业、精准、高效的安全检测，就是为了把隐患掐灭在萌芽状态，守住电网运行的 “底线安全”。
传统检测更让人头疼：超声波探伤要停电操作，耽误正常供电；人工经验判断容易漏检、误检，根本跟不上电网安全运维的需求。
别急！专门给支柱瓷绝缘子“体检”的黑科技——振动声学探伤来了，不用停电、敲一敲就能精准查隐患，堪称电网设备的“专业听诊器”！

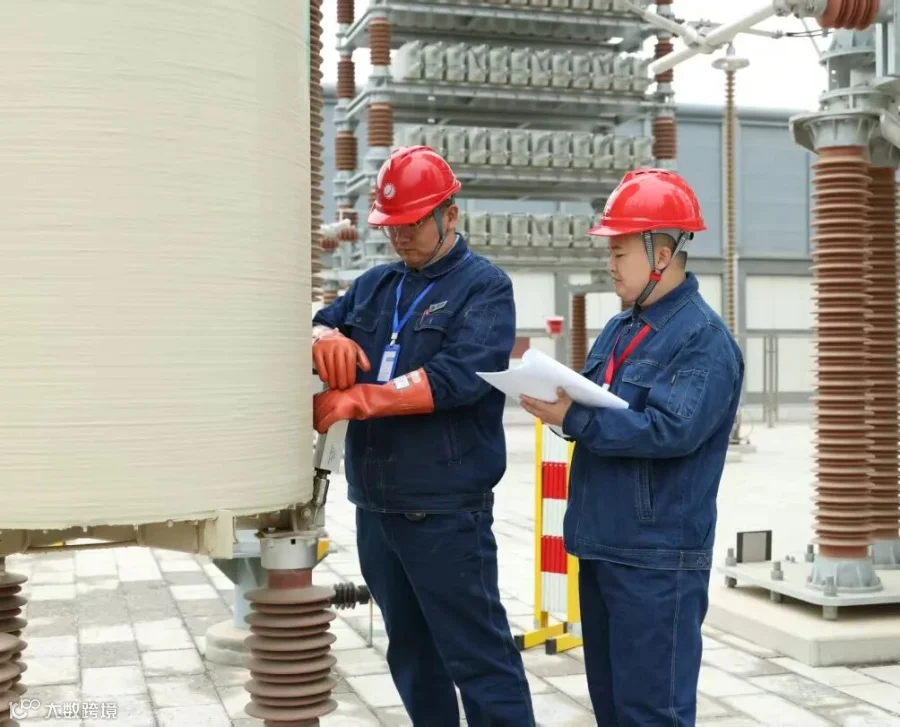

前不久，在±800千伏特高压庆阳换流站首次年检期间，国网甘肃电科院技术团队顺利完成全站核心区域支柱瓷绝缘子振动声学探伤作业，为特高压电网安全稳定运行提供核心技术支撑。
振动声学探伤
听一听就知好坏？
原理和挑西瓜一模一样
大家买西瓜时，都会拍一拍听声音：清脆的是熟瓜，沉闷的是坏瓜。振动声学探伤的逻辑，和挑西瓜异曲同工，只是更精准、更科学！
健康的支柱瓷绝缘子，有自己固定的振动频率，就像天生的“健康音调”，一旦内部有裂纹、损伤，结构被破坏，振动频率就会跑偏，发出的“声音”也会变得沉闷杂乱。
探伤设备会向绝缘子发射专属振动波，再捕捉反馈的信号，通过分析波形频率，就能一秒判断绝缘子是否完好，还能精准锁定缺陷位置，全程不破坏设备、不用停电，供电安全两不误！
3步搞定带电检测，高效又精准
给支柱瓷绝缘子做“振动声学体检”，操作简单到超乎想象，3步轻松完成：

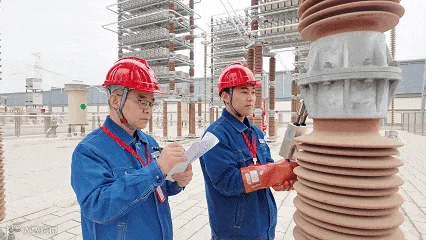

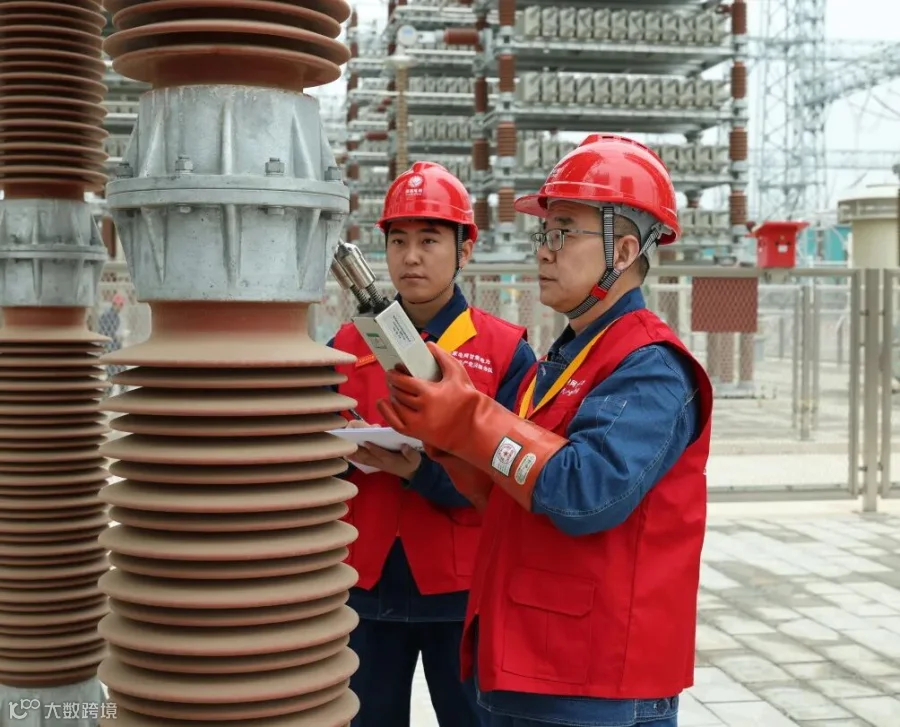

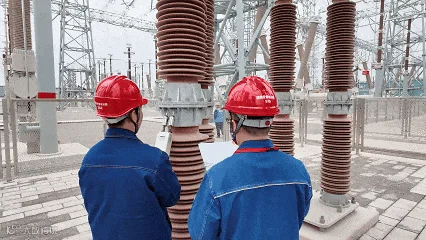

检测人员携带专用的振动声学探伤设备到达设备现场，无需停电，只需靠近需检测的支柱瓷绝缘子，确保设备能准确接触绝缘子表面（通常是下部法兰位置），不影响电网正常运行。
通过设备向绝缘子发射特殊激励振动波，同时，用传感器捕捉绝缘子的振动反馈波，将其转化为数字音频信号，传输到数据分析终端，完成信号采集。

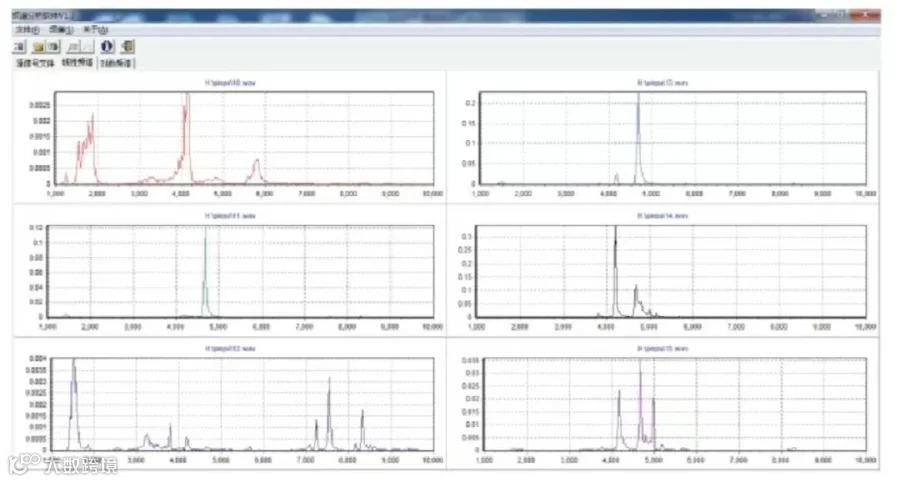

终端专用软件对采集到的信号进行自动分析。如果信号频率在正常范围，且没有异常波峰，说明绝缘子完好；如果出现偏离正常范围的波峰，就判断绝缘子存在缺陷，再根据波峰的位置，可以确定缺陷所在的区域，精准又靠谱。
防患于未然，守护电网稳稳运行
振动声学探伤最大的优势，就是提前排“雷”！
不用停电、不影响供电，就能揪出肉眼看不见的隐性缺陷，从源头杜绝绝缘子断裂、设备断电等重大风险。不仅检测效率拉满、准确率超高，还能大幅降低安全事故和运维成本，让电网运行更稳、供电更可靠！
这根默默支撑电网的“瓷腿”，有了这项黑科技保驾护航，再也不怕藏隐患～ 电网安全的每一处细节，都藏着满满的科技守护！
