案例名称
七级村河黑臭水体治理项目
申报单位
北控水务（中国）投资有限公司
案例技术来源
2022年《国家先进污染防治技术目录》入选技术案例
案例技术名称
城市河岸径流污染控制技术
5.收录年度
2022
6.技术领域
7.技术类别
推广
8.业主单位
北控水务（中国）投资有限公司
9.技术路线
根据城市雨水污染物及河道短斜坡驳岸特点，构建河道线性沟槽净化技术，形成河道表潜结合岸坡湿地技术，净化河岸径流污染物的同时，实现岸坡湿地与原景观更好融合。
10.技术主要指标
常规降雨条件下，SS削减率为88%～97%，TP削减率为33%～86%。
11.技术适用范围
硬化滨岸占比大、岸坡空间小的城市河道。
12.案例详情
（1）案例概况
工程地址：北京市通州区潞城镇七级村。
工程规模：河道建设总长度为1350m，两岸截留缓冲带总面积12144m2。
投运时间：2017年10月。
验收情况：验收合格。
（2）工艺流程

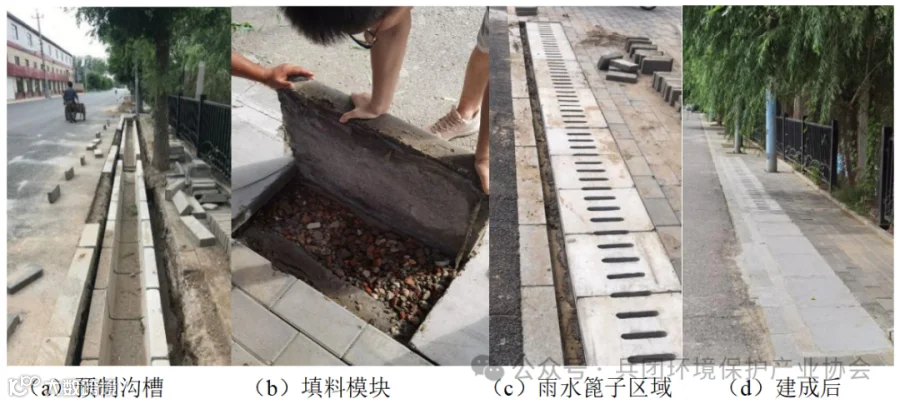

根据城市河道硬质化河岸特征，针对硬质化为主的河岸采用河道装配式线性沟槽净化技术：采用预制集成处理模块单元，解决硬质化岸坡地下空间紧张的问题；设计“下疏上密顶溢流”流量控制板，实现三重溢流保障，减少强降雨时积水风险；设计按填料粒径顺位放置的集成预制模块，方便根据不同堵塞情况对模块进行抽出冲洗维护。

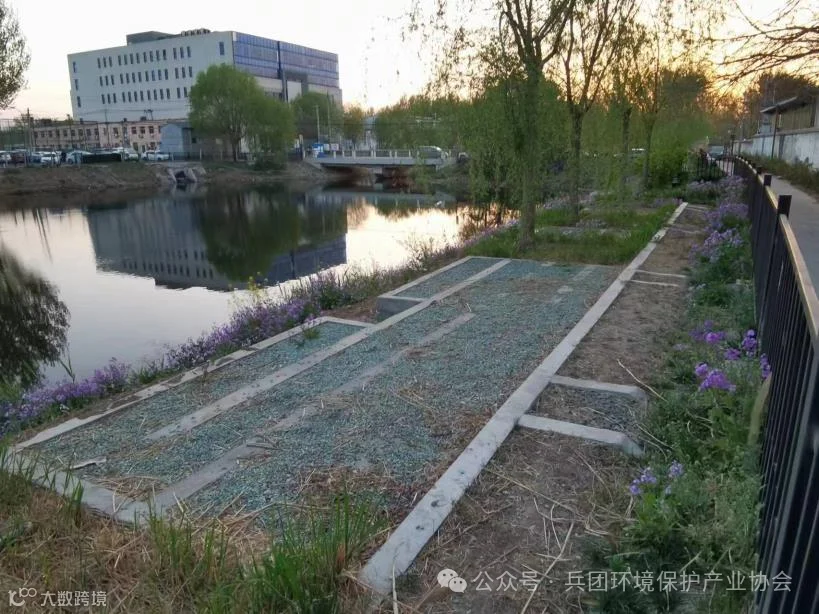

针对城市河道短斜坡驳岸特点，采用河道半预制式的表潜结合岸坡湿地技术。根据城市雨水污染物特点，根据人工湿地特点，提炼植被、基质、导流流程的技术要点，构建“之”字型迷宫流湿地单元，通过侧向导流增加雨水径流停留时间，增强填料利用率，缩短湿地单元宽度，使岸坡湿地可以跟原有景观更好的融合。同时通过出水口流量控制阀门，更精确控制停留时间，增强特征污染物的削减率。针对坡面径流采样困难问题，采用坡面雨水径流自动采样装置，在径流水深度较浅的情况下，水仍然能够经径流水管进入采样组件内，增加了径流自动采样装置的适用性，可适用于不同深度的径流采样。
通过降雨污染物监测分析得到，硬质化岸坡净排结合地埋式处理单元对SS的削减率为88%～97%，对总磷的削减率为33%～86%。
（4）主要工艺运行和控制参数
基质：蛭石混合砖渣，比例为1：1；或沸石混合砖渣，比例为1：1。
装配式线性沟槽处理单元：汇集布水区分两段布设于填料净化区两端，即汇集布水区-填料净化区-汇集布水区，长度为1：1：1，由汇集布水区向填料净化区放坡，坡度0.3%～0.5%。
表潜结合岸坡湿地：草沟布水区及集水沉淀区宽度0.5m，其中草沟种植密度大于500株/m2，植株高度大于0.38m；脱氮除磷区由水平渗滤池和斜坡渗滤池组成，填料装填厚度为1m。
（5）投资费用
投资建设成本为833.41元/m。
（6）运行费用
运行费用为60.31元/m。
（7）能源、资源节约和综合利用情况
填料的50%采用再利用的建筑废弃物砖渣，节约材料。此外，根据微地势重力流汇集降雨径流，减少因为提水、输水等过程造成的能源消耗。
