大化集团搬迁及周边改造（钻石湾）项目场地污染修复治理工程

 2.申报单位

3.案例技术来源

4.案例技术名称

  2023

  土壤与地下水修复

8.业主单位

  污染砂性土壤经筛分破碎预处理并去除粒径＞50mm污染颗粒后，送入造浆设备按粒径分离；分离出的粒径＜5mm的污染土壤再经1mm和0.075mm两级设备分选；各级分离出的大粒径污染土壤采用水或其他淋洗液淋洗，去除污染物后可资源化利用。粒径小于0.075mm的土壤与淋洗液混合为泥浆，泥浆脱水后进一步处理处置，淋洗污水经处理后循环使用。。

  粒径0.075mm～50mm污染土壤淋洗后均达到修复目标值，可资源化利用。淋洗速率40t/h。

   粘/粉粒含量低于25%的重金属、半挥发性有机污染物及其复合污染砂性土壤修复。

（1）案例概况

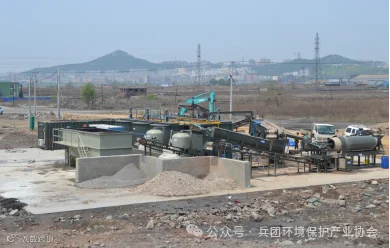

  工程地址：辽宁省大连市甘井子区工兴路10号。

  工程规模：4.45万m3污染土壤。

  验收时间：2015年5月。

  验收情况：通过大连市生态环境局验收。

（2）工艺流程

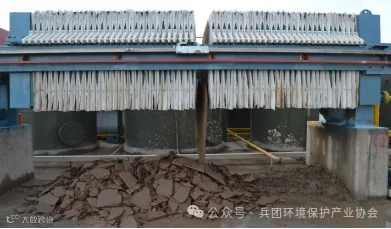

  污染土壤经预处理（筛分、破碎）后，将粒径＜50mm的颗粒供给污染砂性土壤快速分选淋洗一体化装备处理。颗粒通过进料斗进入造浆设备，经水土混合，形成泥浆，泥浆进入一级分级设备，得到三种粒径（25mm～50mm，5mm～25mm，＜5mm）的组分。25mm～50mm的组分经淋洗及验收合格后即为清洁粗颗粒土壤；5mm～25mm的组分进入砂粒洗净设备，经淋洗洗净及验收合格后为清洁粗颗粒土壤；小于5mm组分进1mm分级设备，得到三种粒径（2mm～5mm，1mm～2mm，＜1mm）的组分。2mm～5mm，1mm～2mm组分经冲洗后是清洁粗颗粒土壤，＜1mm的组分进入75μm分级设备，得到0.125mm～1mm，0.075mm～0.125mm和＜0.075mm的三种组分，其中0.125mm～1mm，0.075mm～0.125mm组分经淋洗洗净及验收合格后为清洁粗颗粒土壤，＜0.075mm组分与洗脱废水混合为泥浆。泥浆经脱水处理后得到的泥饼进入后续终端处置工序，污水经淋洗设备自带的污水处理系统处理后循环回用，循环周期为15天，最终排入现场移动式污水处理设备进行处置。

（3）污染防治效果和达标情况

  本项目应用污染砂性土壤快速分选淋洗一体化装备淋洗修复后土壤检测指标包括：1）重金属：砷、汞；2）多环芳烃：萘、苯并（a）蒽、苯并（b）荧蒽、苯并（k）荧蒽、苯并（a）芘、茚并（1, 2, 3-cd）芘、二苯并（a, h）蒽。以上污染物修复后均达到修复目标值。

（4）二次污染治理情况

  淋洗废水经处理后循环利用；噪声排放满足《建筑施工场界环境噪声排放标准》（GB 12523-2011）的限值要求.

（5）主要工艺运行和控制参数

  淋洗处理能力40t/h。

（6）投资费用

  工程基础设施建设费用约110万元，淋洗设备投资费用约1425万元。

（7）运行费用

  土壤综合处理成本约386元/m3。

（8）能源、资源节约和综合利用情况

  污染土壤经污染砂性土壤快速分选淋洗一体化装备修复后，粒径大于等于0.075mm的粗颗粒经验收合格后，可以作为建材进行资源化再利用。淋洗设备产生的废水经自带的污水处理模块处理后，可进行回用。
