这里的防火墙不一般
>

这里的防火墙不一般

这里的防火墙不一般 山东送变电公司
2016-11-02
2
导读：临沂±800千伏换流站极1低端换流变防火墙顺利完成浇筑。
临沂换流站建设现场见闻

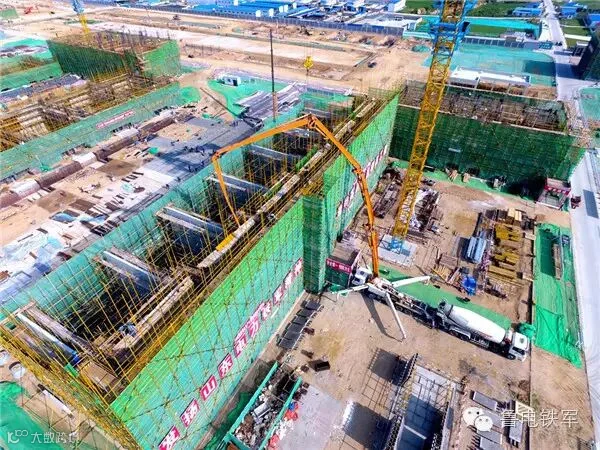

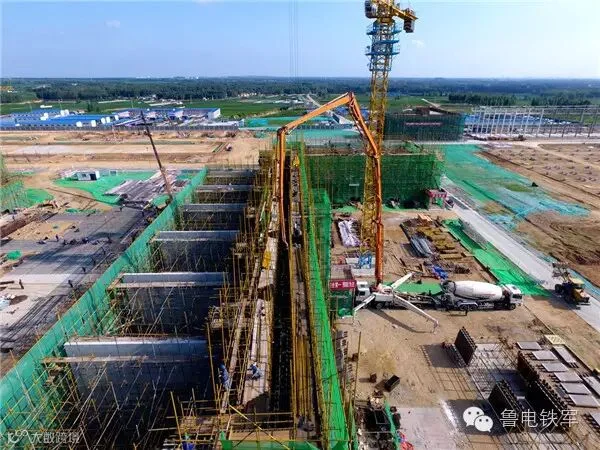

11月1日下午，送变电公司承建的临沂±800千伏换流站极1低端换流变防火墙顺利完成浇筑。
临沂换流站土建A包是送变电公司中标的第一个换流站土建A包工程，该公司因此成为全国第一批进入换流站土建A包建设领域的送变电公司。
因为是第一次，没有经验可以借鉴，所以面临的困难、挑战和考验无处不在，换流变防火墙就是他们必须面对的一只“拦路虎”。“临沂换流站的防火墙，无论是结构、体量，还是技术要求、工艺标准，都与省内常见的变电站防火墙大不一样。”土建A包施工项目部总工敬涛介绍说。

“

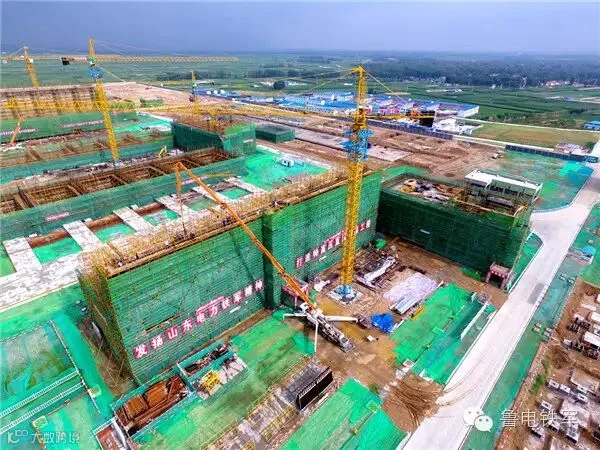

“全站共有4组28面防火墙，我们负责建设3组21面，大家干起来已经很熟练了。”临沂换流站土建A包施工项目部经理韩荣国告诉记者。

”
与变电站各自独立的防火墙不同，这里的防火墙是连体的，每组防火墙由一面又长又高的横墙和七面与横墙垂直排列的纵墙组成。两组高端换流变防火墙的横墙长达67米，高达28.55米，厚度却只有30厘米，仅比一张A4纸长3毫米。而且精度要求很高，上下误差不能超过3毫米，抗震等级是最高级。
省内500千伏变电站防火墙的规格多为12.4米长、9.2米高、30厘米厚，即便是整体上大了一号的锡盟—山东特高压工程1000千伏泉城变电站防火墙，只有17.9米长、10.7米高、40厘米厚。

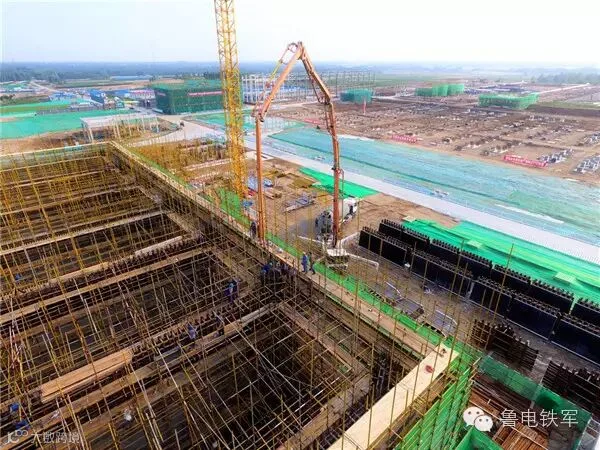

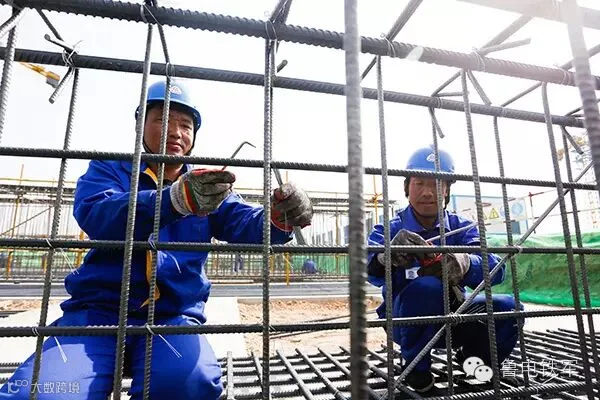

“这种又高又薄的钢筋混凝土板墙结构，施工难度高，浇筑体量大，对施工工艺要求很高。”敬涛介绍说。因为墙体里密密麻麻的全是钢筋，横的竖的连结成一个整体，浇筑混凝土时振捣工作都很难开展。而超高的质量、工艺和外观标准，对混凝土浇筑模板的选择也提出了很高的要求。


如果使用普通混凝土，极易出现因为振捣不到位，导致混凝土表面产生色差、气泡、水纹等问题，影响工程的质量和外观。为尽快解决这一难题，施工项目部专门成立了技术攻关小组——以居乐、郝同亮等青年骨干为主的“创客”技术攻关团队。他们查资料，碰思路，集中力量攻难关，最终“自密实混凝土”进入他们的视野。


自密实混凝土被称为“近几十年中混凝土建筑技术最具革命性的发展”。自密实混凝土优点众多：在自身重力的作用下，能够自行流动、密实，即使存在致密钢筋也能完全填充模板，同时获得良好的均质性，并且不需要人工附加振捣，能够实现超高度、窄间隙等结构的一次性成型。
“自密实混凝土很适合防火墙的浇筑，问题是我们以前没用过，全国电网系统的变电站、换流站建设也没用过，没有任何经验可供借鉴。”韩荣国表示。更让他们意想不到的是，当他们找到商混站协商提供自密实混凝土时，当地的商混站从未生产过这种混凝土！

功夫不负有心人，经过无数次失败，攻关小组终于看到了胜利的曙光。为确保成功，在正式施工前，他们又先后浇筑了7面样板墙，从自密实混凝土的体系稳定性、扩展流动性，以及稳定后混凝土表面气泡形态、泌水情况和混凝土板腔内灌注饱满度等进行对比分析，最终确定了施工配合比。

“相比之下，模板问题的解决要容易一些。”敬涛告诉记者。因为之前他们已经掌握了“自支撑组合大钢模板浇筑清水混凝土防火墙”施工工艺，在此基础上，结合临沂换流站换流变防火墙的特点，他们创新实施了“钢木组合大模板”施工工艺。面板采用进口的“维萨”板，外侧以双槽钢支撑，槽钢间辅以横木支撑，具有拼装简单，强度高，耐磨性好等优点，一块模板可重复使用三十多次。

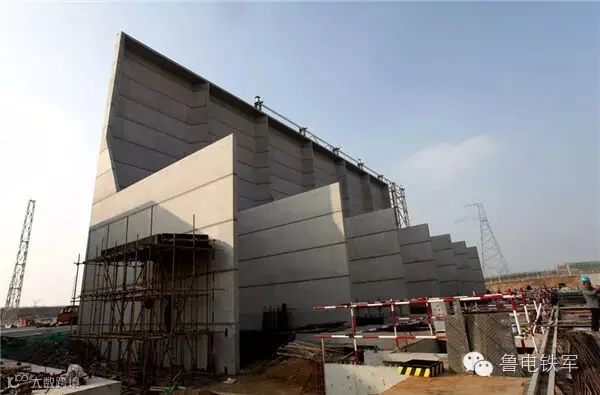

他们还结合“钢木组合大模板”定型尺寸，确定了一面防火墙从下到上分13板浇筑的施工方案，确保了每一板防火墙施工工艺一样，施工质量一样，施工精度一样，有效避免了普通混凝土和传统施工工艺在浇筑时存在的质量通病，浇筑出来的混凝土防火墙表面色泽均匀，光洁无气泡。与传统工艺相比，“钢木组合大模板”施工工艺拼缝少，顺直度高，并可节约三分之一人工，缩短四分之一工期，浇筑出来的防火墙棱角分明，线条顺直，色泽均匀，表面光洁、无气泡，全面实现了各项质量目标。

至此，送变电公司在全国电网建设工程中，率先成功应用自密实混凝土，在中国电网工程建设史上留下了浓墨重彩的一笔。（文：崔浩杰   图： 田世超 李翔 赵岩 傅尧）
