【技术创新】职工合理化建议、青工“五小”科技成果展（四）

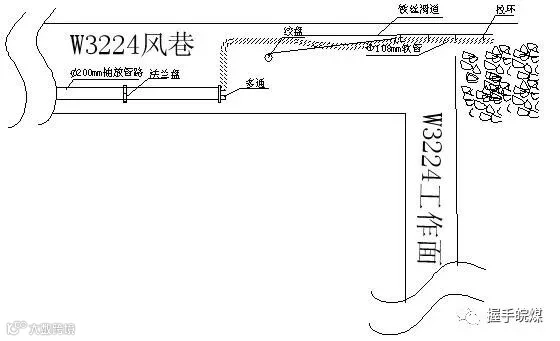

W3224上隅角瓦斯抽放埋管铺设改进设计图

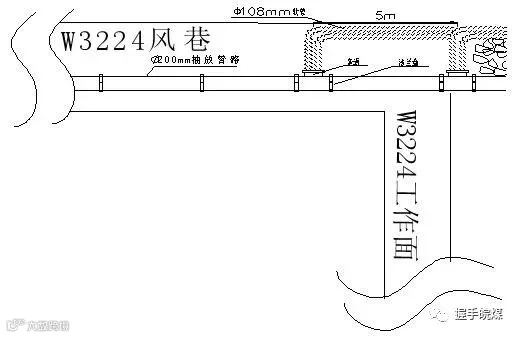

钱营孜煤矿W3224工作面为了解决上隅角瓦斯超限问题，采用上隅角埋管瓦斯抽放，即在W3224工作面上隅角采空区位置，利用迈步式埋管抽放瓦斯。每间隔5m设置两根Ø108mm软管，悬挂于风巷采空区内顶板处，然后与工作面抽放支管路连接。上隅角埋设瓦斯抽放的软管都是随着工作面的冒落而埋到采空区内，软管无法回收。经过现场调研分析，对埋管方式进行了改进，在风巷上隅角巷道顶板铺设一根8#铁丝作为滑道，将软管用拉环悬挂在铁丝滑道上，风巷巷帮固定安设绞盘，用绞盘拉线捆绑软管，软管一侧埋入采空区2-5m处，一侧连接Ø200mm抽放支管上。根据工作面进尺情况，通过绞盘拉移软管，使其能够重复使用，并能够确保软管埋入上隅角采空区内2-5m。通过改进W3224工作面抽放累计节约抽放材料约194065元。

（钱营孜煤矿通风区技术室 王灿 李德智 王波）
