全面解析康宁Tap模块：
提升网络监控效率的创新之选

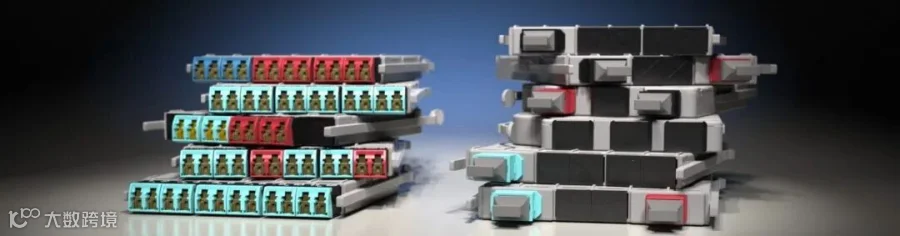

Tap模块方面
1、什么是 Tap 模块？
康宁的EDGE™和EDGE8®Tap模块内置光纤耦合器（分路器），可将光信号分成两路输出信号，一路分配到实时链路流量，另一路分配到监控链路。实时流量继续通过系统链路，而监控流量则发送至有源监控设备。
2、什么是耦合器？
耦合器，也称为分路器，是一种无源设备，可将一路光输入信号分成两路或多路光输出信号，也可将两路或多路光输入信号合并为一路光输出信号。
3、使用康宁 Tap 模块是否会改变系统极性？
否；EDGE™和EDGE8®Tap模块均可无缝集成到通用极性管理结构化布线系统中。这样可以无需翻转连接器对来纠正极性。
4、使用康宁的 Tap 模块是否会增加系统损耗？
Tap模块内置分路器会使链路损耗增加，从而降低损耗裕量、缩短通道距离。康宁光学Tap模块采用薄膜分路器技术，适用于多模应用，可实现更好的损耗性能值。与非集成解决方案相比，将光分路器集成到布线基础设施的模块组件中可进一步降低损耗。《康宁应用工程说明-162》文件，“康宁EDGE8®、EDGE™和Plug & Play™预端接连接解决方案的传输距离能力”利用Tap模块针对不同的协议数据速率提供最大传输距离。
5、使用康宁 Tap 模块可支持哪些数据速率？
以太网（例如：10GBase-SR、40GBase-BiDI和100GBase-SR4）和光纤通道（例如：1600-M5F-SN-I 和 12800-M5F-SN-I）均有多种接口可与康宁的Tap模块兼容。《康宁应用工程说明-162》文件，“康宁EDGE8®、EDGE™和Plug & Play™预端接连接解决方案的传输距离能力”利用Tap模块针对不同的协议数据速率提供最大传输距离。
6、EDGE™Tap模块和EDGE8®Tap模块之间有什么区别？
EDGE™Tap模块和EDGE8®Tap模块对系统执行相同的数据提取操作，但某些功能有所不同。
两个产品系列之间最大的区别之一是配置B和配置C Tap模块的导向针。EDGE™产品系列使用不含导向针的MTP主干光缆，因此EDGE™Tap模块上的所有MTP（实时和Tap）均含导向针。然而，EDGE8®产品系列采用含导向针的MTP主干光缆，因此模块背面的所有MTP（实时和Tap）均不含导向针，以便与EDGE8®主干光缆正确配接，而模块正面的MTP（实时和Tap）均含导向针。EDGE8®Tap模块正面采用含导向针的MTP，可继续使用标准的不含导向针到不含导向针MTP跳线，简化系统安装。
EDGE™和EDGE8®Tap模块之间的另一个区别是占用空间不同。EDGE™Tap模块专门设计用于EDGE™配线箱，而EDGE8®Tap模块专门设计用于EDGE8®配线箱。
7、EDGE™和 EDGE8® tap 模块的端口密度是多少？

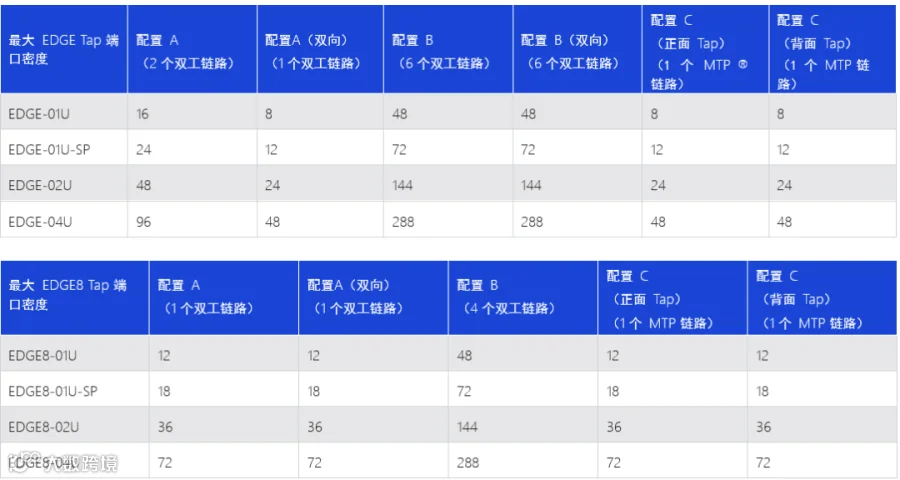

端口密度将取决于为网络选择的Tap模块占用空间、配置和配线箱。以下是根据配线箱尺寸列出的EDGE™和EDGE8®产品系列的Tap模块端口密度。
系统设计方面
1、如何在确定总通道链路长度/链路光纤预算时将监控链路距离作为考量因素？
在通道链路损耗预算中，需要考虑通过Tap模块的三条独立路径。
• 连接网络终端设备的实时网络链路
• “近端”Tap链路，即从距离Tap模块最近的电子设备到监控电子设备的路径
• “远端”Tap链路，即从距离Tap模块最远的电子设备到监控电子设备的路径
每条路径都有各自的损耗预算和长度，因此也有各自的距离限制。
2、从Tap端口到监控设备的最大距离是多少？
由于非均衡分路Tap模块和不同监控设备接收灵敏度对监控链路长度的限制，因此针对不同的协议数据速率，支持的监控链路长度要根据具体情况而定。对于多模光纤通道应用，监控链路的最大距离不得超过适用于所有多模应用的20米直接监控设备互连。
3、EDGE™和EDGE8®Tap模块有哪些链路设计选项？
EDGE™/EDGE8®Tap模块与EDGE™和EDGE8®解决方案具有相同的灵活性，可根据网络的独特需求提供各种设计选项。以下是实例。
集成配置B EDGE8®Tap模块设计
在以上场景中，将配置B EDGE™Tap模块作为结构化布线系统的集成部分进行部署，以支持串行双工传输。Tap模块在系统中的功能与普通的通用布线模块类似，同时可将分路信号发送到MTP®Tap端口这种部署无需额外的机架空间，并可通过减少系统中的损耗组件数量最大限度地延长通道传输距离。
近端网络设备通过双工跳线连接到模块的实时LC端口，而远端设备则通过背面的实时MTP端口连接到结构化布线基础设施。背面的MTP Tap端口通过Tap MTP/LC分支光缆与监控设备互连，LC分支以单工方式连接到监控设备的接收端口。
以上只是在结构化布线设计中使用集成Tap模块的一种可能场景。有关更多部署选项，请参阅 AEN164，“用于实现网络监控的光学Tap模块连接解决方案。”
4、为什么Tap模块的Tap端口需要使用Tap模块分支光缆？
端口监控电子设备使用单工LC连接，因为所有监控端口均为接收端口，而不是典型网络电子设备使用的标准发送/接收双端口。标准的EDGE™和EDGE8®分支光缆及跳线使用我们独有的Uniboot双工LC设计，可轻松地进行极性管理且而无需分开LC。然而，这种设计并不允许将两根光纤分开插入单工端口。因此，康宁设计了一种Tap模块分支光缆，采用单工LC设计，可与监控电子设备一起使用。您可以继续使用标准的EDGE™/EDGE8®主干光缆或分支光缆，用于连接Tap模块上的实时流量MTP连接器端口。
