【技术创新】职工合理化建议、青工“五小”科技成果展（五）

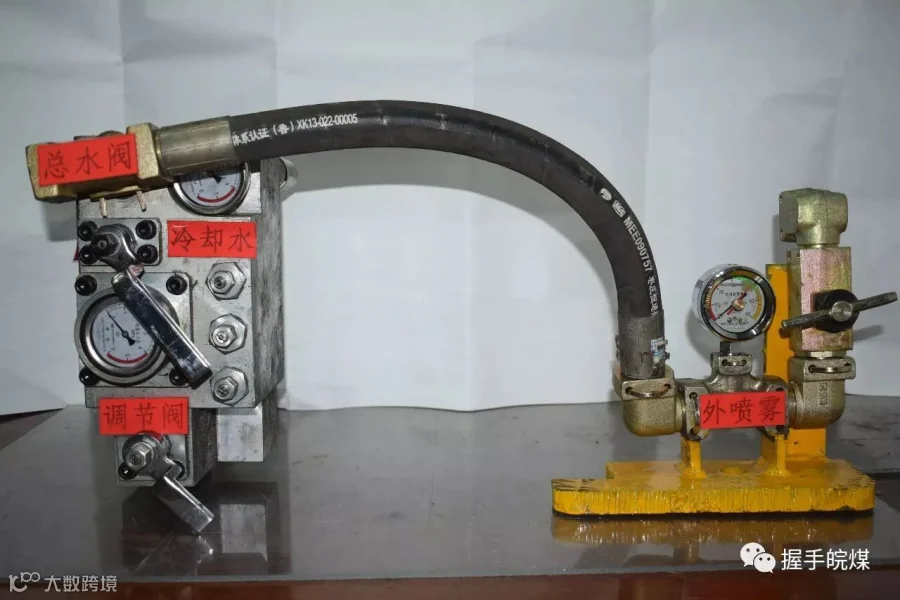

1032工作面采煤机喷雾系统优化改进模型图

新版煤矿《安全规程》规定：采煤机内喷雾工作压力不得小于2MPa，外喷雾工作压力不得小于4MPa。为使五沟煤矿1032工作面采煤机达到此要求对系统进行改进。

通过对采煤机喷雾系统的优化改进，使外喷雾和内喷雾以及冷却水系统独立控制。由特殊制作的外喷雾阀座利用三通和总水阀连接，单独控制外喷雾系统。内喷雾系统由总水阀控制，在供水管路中增加三通，使内喷雾系统单独供水。也可使用喷雾泵提高供水压力。冷却水系统经总水阀由调节阀和截止阀共同控制，使其冷却水压力控制在1.5Mpa左右。

改造后的喷雾系统安全可靠、结构简单，易于检修维护，不影响采煤机的原有性能。喷雾压力能够达到新规程要求，有效降低工作面粉尘浓度，具有一定的推广应用价值。

（五沟矿采煤区  赵永攀 潘大炎 刘伟）
