从今天起，我们来学习市政公用工程项目的管理和基础技术吧！首先，市政公用工程大概包括：城镇道路工程、城市桥梁工程、城市轨道交通工程、城镇水处理场站工程、城市管道工程、生活垃圾填埋处理工程等。
今天咱们来说说城市桥梁的结构组成与类型，想要从头了解市政工程项目的同事们，可以加入我们的暴走团队，关注我们的建筑词典，在每期末尾评论区留言“第X次”完成学习打卡，好吧！接下来，进入基础知识备考学习，成为——
学
习
型
项
目
团
队
一、桥梁的基本组成
桥梁一般由五大部件和五小部件组成，五大部件是指桥梁承受汽车或其他车辆运输荷载的桥跨上部结构与下部结构，是桥梁结构安全的保证，五大部件包括：桥跨结构（上部结构）、支座系统、桥墩、桥台、墩台基础；五小部件是指直接与桥梁服务功能有关的部件（桥面构造），包括桥面铺装、防排水系统、栏杆、伸缩缝、灯光照明。
桥跨结构：在线路中断时跨越障碍的主要承载结构，也叫上部结构。
桥墩和桥台（通称墩台）：支承桥跨结构并将恒载和车辆等活载传至地基的构筑物，也叫下部结构。设置在桥两端的称为桥台，它除了上述作用外，还与路堤相衔接，抵御路堤土压力；防止路堤填土的滑坡和塌落。桥墩和桥台中使全部荷载传至地基的底部奠基部分，通常称为基础。
支座：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位。
二、相关常用术语
净跨径：相邻两个桥墩（或桥台）之间的净距。对于拱式桥是每孔拱跨两个拱脚截面最低点之间的水平距离。
总跨径：多孔桥梁中各孔净跨径的总和，也称桥梁孔径。
计算跨径：对于具有支座的桥梁，是指桥跨结构相邻两个支座中心之间的距离；对于拱式桥，是指相邻拱脚截面形心点之间的水平距离，即拱轴线两端点之间的水平距离。
拱轴线：拱圈各截面形心点的连线。
桥梁全长：是桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，简称桥长。
桥梁高度：指桥面与低水位之间的高度，或指桥面与桥下线路路面之间的距离，简称桥高。
桥下净空高度：设计洪水位、计算通航水位或桥下线路路面至桥跨结构最下缘之间的距离。
矢跨比：计算矢高与计算跨径之比，也称拱矢度，它是反映拱桥受力特征的一个重要指标。
涵洞：用来宣泄路堤下水流的构造物。通常在建造涵洞处路堤不中断。凡是多孔跨径的全长不到8m和单孔跨径不到5m的泄水结构物，均称为涵洞。
三、桥梁的主要类型
（一）梁式桥

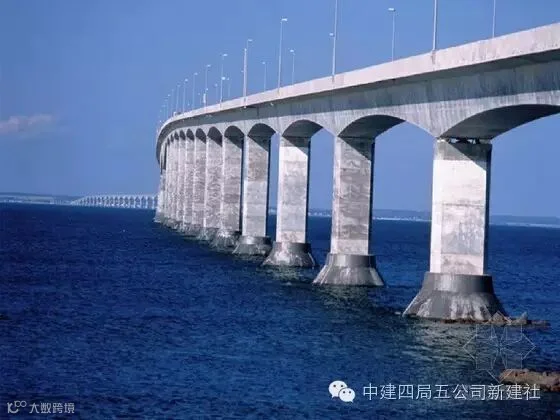

图片来源于网络通常需要抗弯能力强的材料（钢、木、钢筋混凝土、预应力混凝土等）来建造。
（二）拱式桥

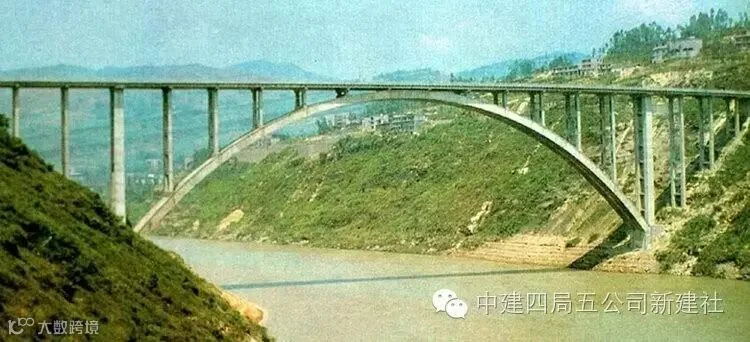

涪陵乌江大桥（网络图片）主要承重结构是拱圈或拱助。以受压为主，通常用抗压能力强的圬土材料（砖、石、混凝土）和钢筋混凝土等来建造。
（三）刚架桥

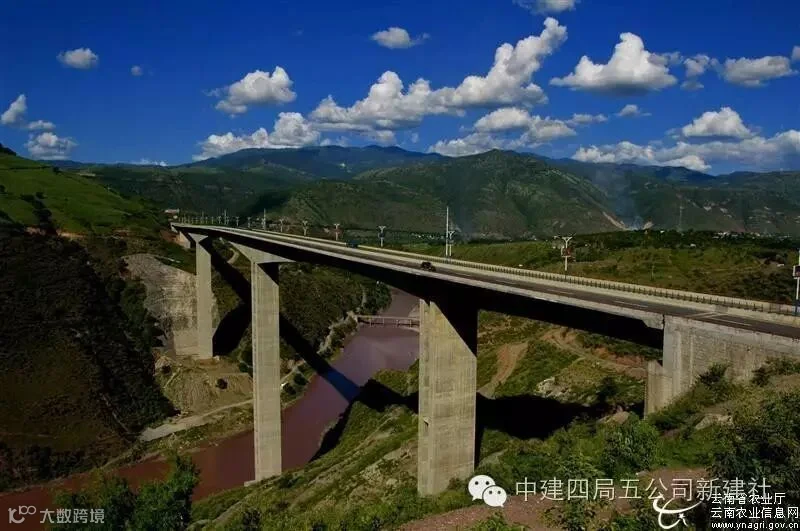

刚架桥：云南红河大桥（网络图片）刚架桥就是混凝土构件刚性连接。主要承重结构是梁或板和立柱或竖墙整体结合在一起的刚架结构。但施工比较困难，用普通钢筋混凝土修建，梁柱刚结处易产生裂缝。
注意和钢结构桥的区别，钢结构桥就是指钢材结构的桥。主要承重结构采用钢材的桥梁，即钢结构桥梁、钢桥。
注意：这是钢架桥（四）悬索桥

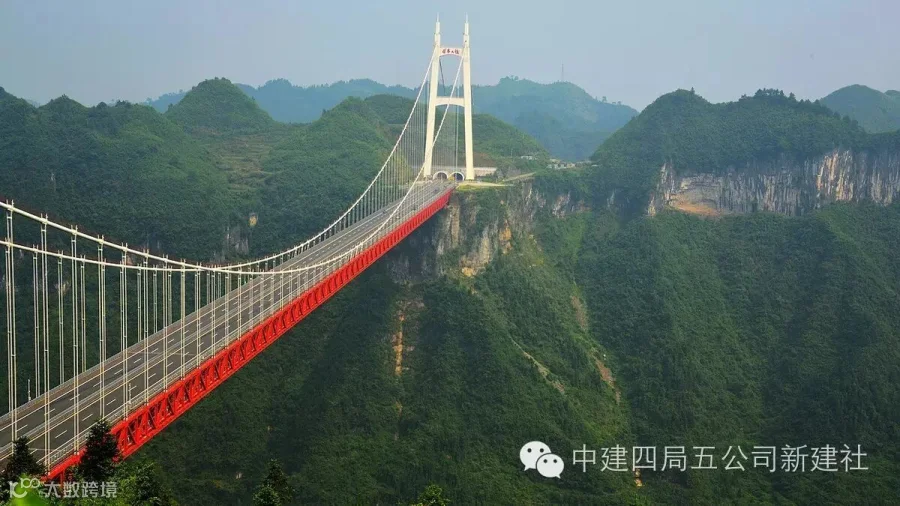

湘西矮寨大桥（网络图片）
以悬索为主要承重结构，结构自重较轻，构造简单，受力明确，能以较小的建筑高度经济合理地修建大跨度桥。刚度差，在车辆动荷载和风荷载作用下有较大的变形和振动。
（五）组合体系桥

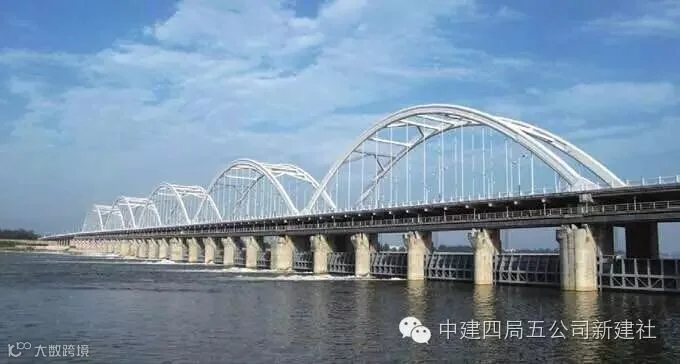

图片来源于网络最常见的为连续刚构，梁、拱组合等。
