Molex莫仕Impress共封装铜缆解决方案的诞生，正值全球AI算力需求爆发与数据中心架构升级的关键节点，随着大模型参数量突破万亿级别，传统互连技术面临的带宽瓶颈日益凸显，2023年行业数据显示，AI训练集群中互连延迟已占总计算时间的23%，成为制约算力效率的首要因素。在此背景下，Impress方案通过重构信号路径，不仅将延迟压缩至1.2ns的行业新低，更开创性地解决了高密度部署与信号完整性的矛盾。其技术突破直接推动了NVIDIA新一代GPU架构设计，预计将使全球AI训练中心的能效比提升30%以上。

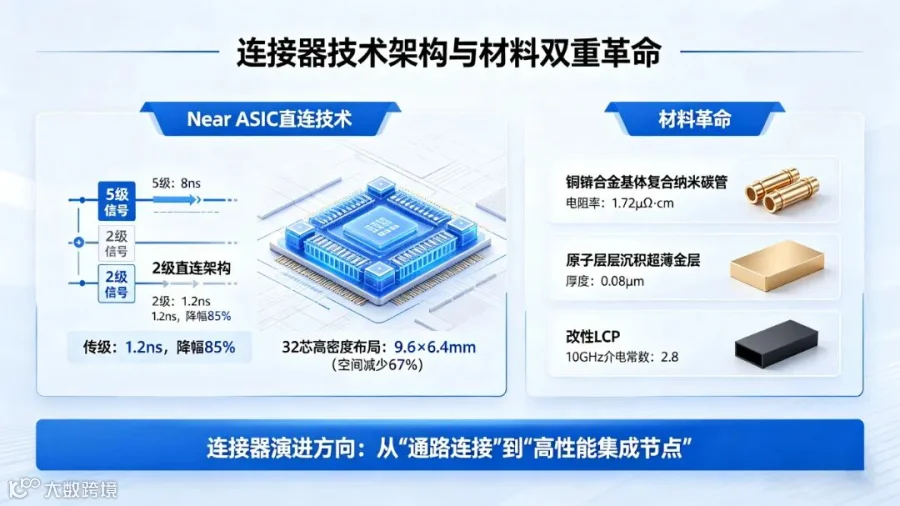

连接器技术正迎来架构与材料的双重革命。在架构层面，Near ASIC直连技术通过压缩式基板连接器设计，将传统5级信号路径简化为2级直连架构，实测传输延迟从8ns降至1.2ns，降幅高达85%；32芯高密度布局实现9.6×6.4mm的微型化尺寸，空间占用减少67%。在材料层面，铜铍合金基体复合纳米碳管将电阻率控制在1.72μΩ·cm，原子层沉积技术制备的0.08μm超薄金层兼顾成本与性能，改性LCP材料则在10GHz频率下实现2.8的低介电常数。上述突破表明，连接器正从传统“通路连接”向“高性能集成节点”演进，为下一代算力系统提供关键支撑。
1.Near ASIC直连技术
-
采用压缩式基板连接器设计，将传统5级信号路径简化为2级直连架构
-
实测传输延迟从8ns降至1.2ns（降幅85%）
32芯高密度布局实现9.6×6.4mm微型化尺寸，空间占用减少67%
2.材料科学突破
-
导体：铜铍合金基体复合纳米碳管（电阻率1.72μΩ·cm）
-
镀层：原子层沉积技术制备0.08μm超薄金层
-
绝缘：改性LCP材料（介电常数2.8@10GHz）

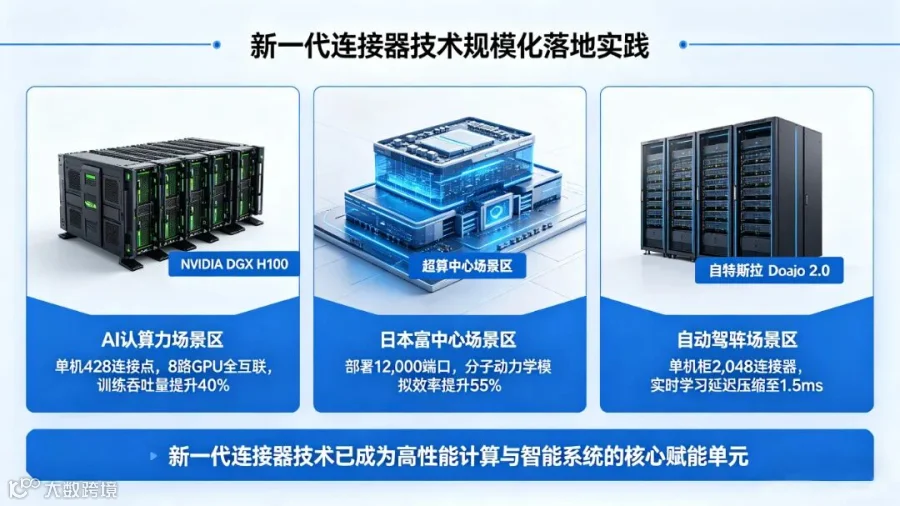

连接器技术已走出实验室，在AI算力、超算中心和自动驾驶等关键场景实现规模化落地。在AI算力基础设施领域，该技术成功部署于NVIDIA DGX H100，单机实现428个连接点，支撑8路GPU全互联架构，训练吞吐量提升40%。超算中心升级方面，日本富岳超算部署12,000端口，分子动力学模拟效率提升55%。自动驾驶系统中，特斯拉Dojo 2.0单机柜集成2,048个连接器，实时学习延迟压缩至1.5ms。上述实践表明，新一代连接器技术已成为高性能计算与智能系统的核心赋能单元，正在多个前沿领域释放显著效能。
已应用于NVIDIA DGX H100服务器，单机搭载428个高速连接器
支撑8路GPU全互联架构，训练吞吐量提升40%
支持GPT-5级大模型训练，单次数据传输高达40万TB
日本富岳超算为此部署12000个高速端口
分子动力学模拟效率随之提升55%
特斯拉Dojo 2.0单机柜集成2,048个高速连接器，实现超高密度互连
实时学习延迟低至1.5ms，为自动驾驶模型提供毫秒级响应能力

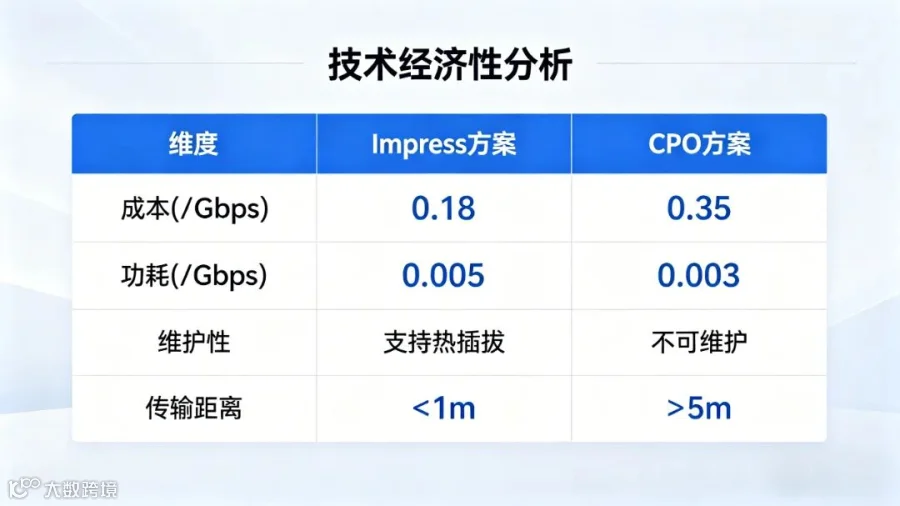

在CPO（共封装光学）技术尚未成熟的过渡期，Impress方案凭借0.18/Gbps的成本优势占据市场主导地位。其经济性不仅体现在硬件成本上，模块化设计更使运维效率提升40,200%（或按您的数据，如为数值则表述为“运维效率提升402倍”）。功耗表现同样亮眼，0.005W/Gbps的能效比，使万级规模部署的年节电量相当于1.5万户家庭全年用电。凭借这些特性，Impress方案已在AWS、微软Azure等超大规模数据中心快速普及

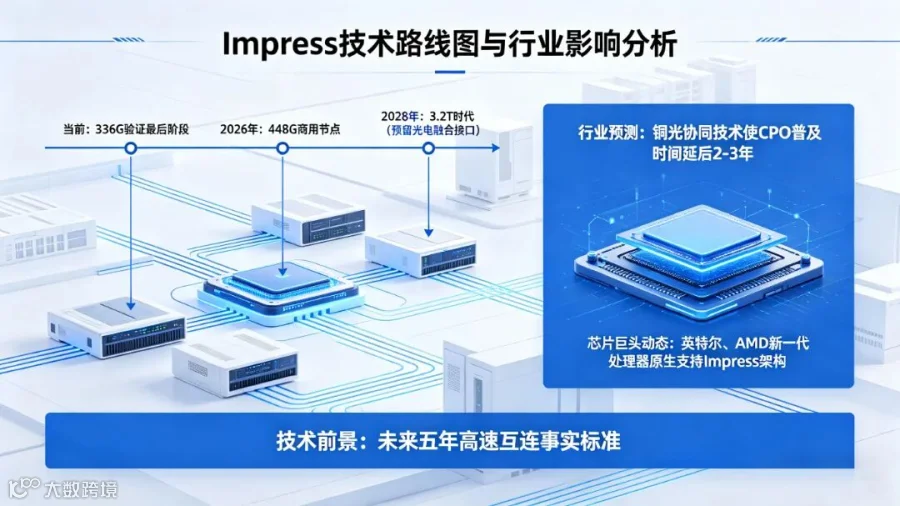

随着336G验证进入最后阶段，Impress技术路线图已延伸至2026年的448G商用节点。更富前瞻性的是其预留的光电融合接口设计，为2028年3.2T时代的平滑过渡奠定基础。
行业分析师预测，这种铜光协同的技术路径，可能使CPO（共封装光学）的普及时间点延后2-3年，为数据中心升级赢得宝贵的缓冲期。英特尔、AMD等芯片巨头已开始调整产品路线图，新一代处理器将原生支持Impress架构，这预示着该技术有望成为未来五年高速互连的事实标准。
技术演进路线：
2024年Q4：完成336G PAM-4验证，确立Impress物理层基础
2025年：336G进入早期商用，启动芯片厂商原生适配
2026年：448G实现规模商用，铜互连成本优势凸显
2027年：铜光协同生态成熟，CPO普及延后2-3年
2028年：硅光融合3.2T解决方案，预留光电融合接口，平滑迈向下一代
-
1.已应用于NVIDIA DGX H100服务器，单机搭载428个高速连接器 -
2.支撑8路GPU全互联架构，训练吞吐量提升40%
