导读:Molex 将创新与技术结合到一起,为全球客户提供电子解决方案!


点击箭头处“蓝色字”,关注我们哦!!



人们对性能的期望不断增长,对在恶劣的工作条件下正常运行的要求提高,以及车辆日益提高的复杂性,使得可靠性成为一个愈发重要的问题。可靠的高性能互连点对于整台车辆的功能具有至关重要的作用。Molex 引领着连接器的设计和制造,在 30 多年来,为众多主要的 OEM 成功设计并供应了多种端子连接系统。Molex的核心能力在于可以为复杂的定制产品提供全套的连接系统解决方案,经测试可在产品的整个生命周期内良好发挥作用。







1

SlimStack板对板连接器

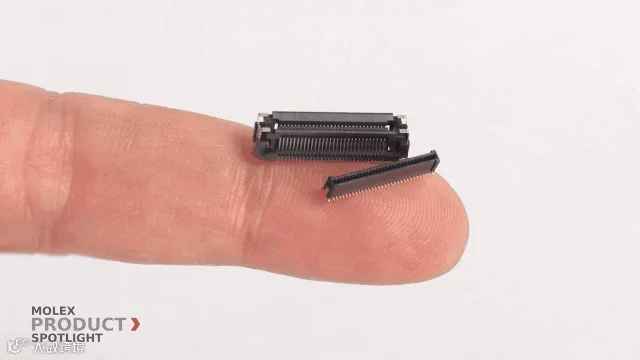

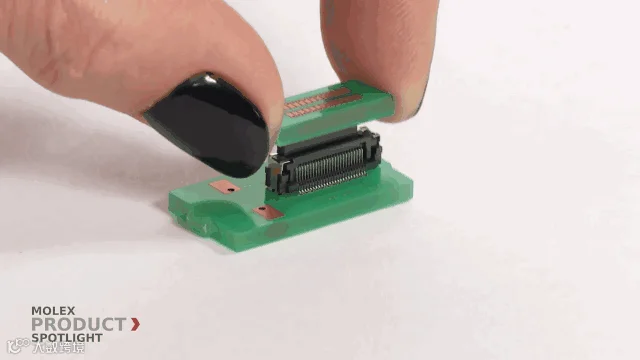

SlimStack板对板连接器0.40毫米端子间距浮动端子FSB5系列连接器是莫仕尺寸最小的浮动端子板对板连接器。该连接器可节省客户产品的空间并为客户的设计工作提供灵活性,耐高温,适合高度自动化生产,适用于汽车、工业和消费类等许多产品。

在汽车,工业和消费类产品生产中,高温工作环境,准确连接和劳动力紧缺是这些行业面临的重要问题,而莫仕SlimStack板对板连接器0.40毫米端子间距浮动端子FSB5系列连接器是解决这些问题的好帮手

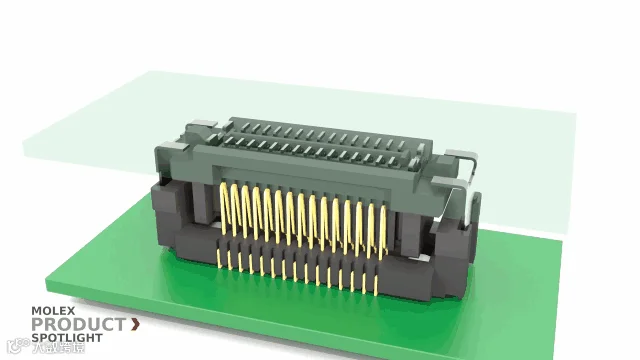

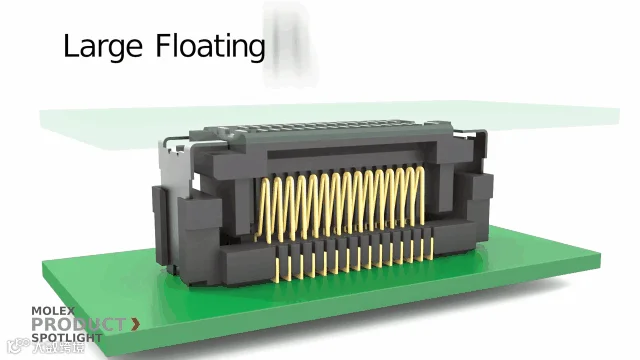

大范围浮动端子

满足X-Y-Z三个方向的浮动



较小尺寸减少了连接器的在应用产品中空间占有。大范围浮动特性可以避免自动装配过程中错误,便于大批量自动化生产。






最小板对板连接器

节省产品有限的内部空间






适合高温工作环境

可耐受高达125摄氏度的高温






2

Pico-Clasp线对板连接器


Molex Pico-Clasp线对板连接器-该型号为单排镀金,内置锁扣直角接头,与现有双排镀金和单排镀锡产品为同一系列。这一新型号扩充了Molex 1.00mm间距线对板系统的能力,为细小针脚类应用提供了更多选择,简化了开发流程。




Molex全球产品经理Aya Sanoki表示:“这一镀金型号性能稳定耐用,是智能仪表盘、无人机、病人监护仪和移动POS终端等产品应用的理想选择。除了有效节省空间的内部锁紧装置外,该连接器的电路尺寸范围从2至50,并能承受-40度到150度的温度该连接器拥有外部锁定装置保证插入保持力并方便插拔。同时内部锁定防止插入力不足及锁扣损坏时的脱出。另外表面安装提高装配效率,并通过自动化装配来减少人工流程从而降低成本。


3

SMT封装式线对板连接器

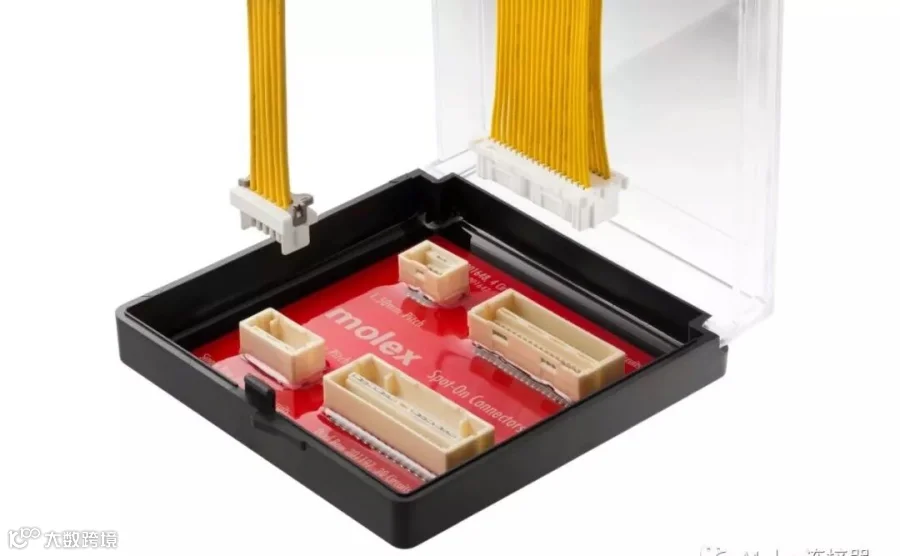

SMT 封装式线对板连接器系统的Spot-On 1.5 和 2.0产品。该系统不仅提高了加工能力与机械上的可靠性,而且在需要封装系统的白色家电产品中还可保护免受水份影响。销售空调、洗衣机和烤炉之类的家电行业的制造商将会从本产品中获益。产品支持 1.0 至3.0 安的电流,可用的电路数量多达 36 个。此外,这款连接器可以安放到比之前的封装形式更小的空间中。

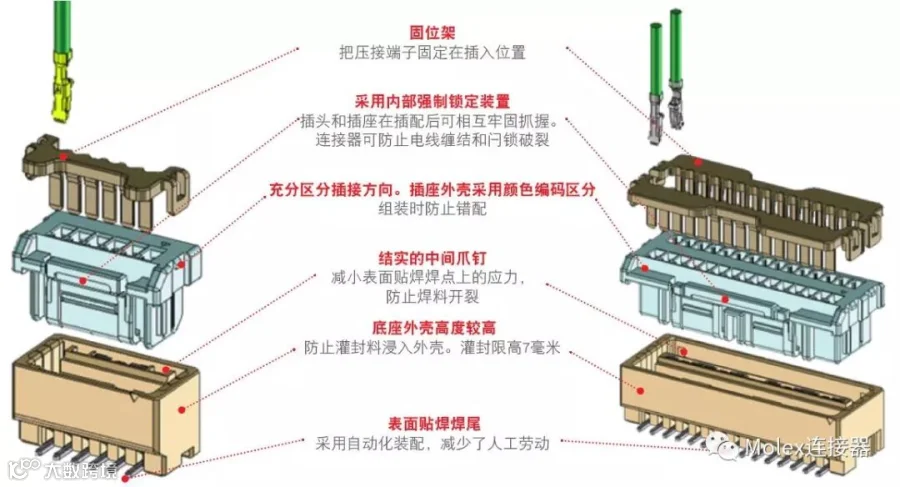

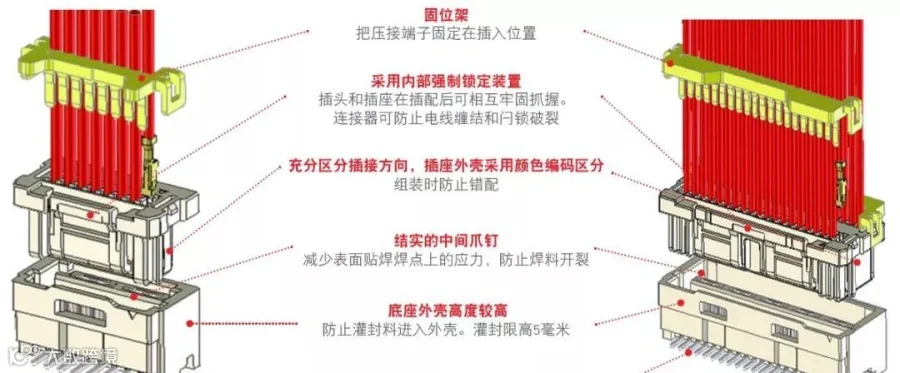

在产品操作过程中,线钉可以吸收温度变化产生的大部分应力,从而避免焊接位置随着使用而发生开裂。此外,封装密封剂还可防止水分侵入,并且采用了内部闭锁设计,保护插锁免于断裂。每个单排和双排的 Spot-On 连接器还配有保持器以牢固的插入压线后的端子;完全防误插且经颜色编码的插座外壳可使电线组件的配对操作免于出错;并且配备了自动化的 SMT 安装尾板以节省人工



Molex 全球产品经理 Akihiro Tezuka 表示:“我们一直思索帮助客户解决问题的各种途径。这类 Spot-On 连接器是行业首创的产品,专门针对封装处理和自动化的拾放安装工艺而设计。




与市场上最接近的等效产品相比,Molex 可以提供更多的电路数量选项、更多的颜色选择,以及更广的工作温度范围。此外,产品也明显的降低了造成触电或者发生损坏的可能性。


4

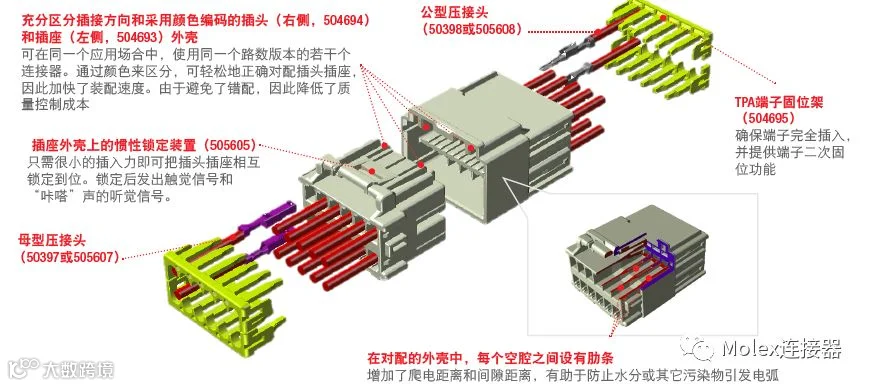

CP3.3线对线连接器

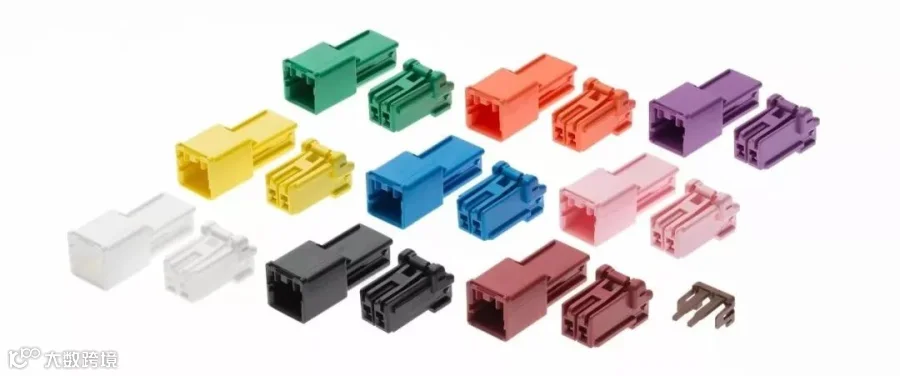

CP3.3 线对线连接器系统,从电子产品和家用电器到工业与医疗应用,其设计都允许在产品中使用多个电路相同的连接器。颜色匹配的连接器可确保正确的配对连接,还可以缩短装配过程中正确连接电路所需的时间连接器采用了惰性锁,采取完全防误插的设计,在为用户增强了安全性的同时,还可防止水分渗入。


该系统还采用了专门设计的外壳以防止发生电气短路,插座上配有惰性锁,为闭锁系统保持较低的锁紧力,连接成功后即可通过触摸感知到,并发出咔哒声。


CP 3.3 线对线连接器系统同时提供单排电路(2、3、4 和 6 电路)与双排电路(4、6、8、10 和 12 电路)版本,额定电流为 2.0 安至 7.5 安。“电气安全性与装配速度对于连接器来说是两个重要的考虑因素,CP 3.3 线对线连接器系统可以同时解决这两个问题。”Molex 产品经理 Akihiro Tezuka 表示。“该系统可确保完全的锁定,而颜色编码系统则确保每次都可进行正确的连接。”


Molex 将创新与技术结合到一起,致力为全球客户提供电子解决方案!
