《建筑词典》Lv.13 |预应力材料的技术要求

一、后张预应力材料

    常用后张预应力材料主要有预应力筋和管道。

(一)后张预应力筋

     1．后张预应力筋主要有钢丝、钢绞线和精轧螺纹钢筋等。

     2．每批钢丝、钢绞线、钢筋应由同一牌号、同一规格、同一生产工艺的产品组成。

    3．新产品及进口材料的质量应符合相应现行国家标准的规定。

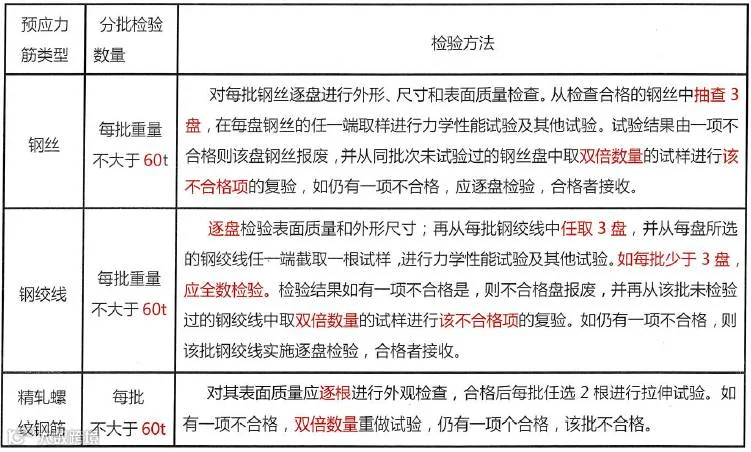

    4．预应力筋进场时，应对其质量证明文件、包装、标志和规格进行检验，并应符合下列规定：

     预应力筋必须保持清洁。在存放、搬运、施工操作过程中应避免机械损伤和有害的锈蚀。如长时间存放，必须安排定期的外观检查。

    5.存放的仓库应干燥、防潮、通风良好、无腐蚀气体和介质。存放在室外时不得直接堆放在地面上，必须垫高、覆盖、防腐蚀、防雨露，时间不宜超过6个月。

    6.预应力筋的制作

    (1)预应力筋宜使用砂轮锯或切断机切断，不得采用电弧切割。

    (2)预应力筋采用镦头锚固时，高强钢丝宜采用液压冷镦；冷拔低碳钢丝可采用冷冲镦粗；钢筋宜采用电热镦粗，但Ⅳ级钢筋镦粗后应进行电热处理。冷拉钢筋端头的镦粗及热处理工作，应在钢筋冷拉之前进行，否则应对镦头逐个进行张拉检查，检查时的控制应力应不小于钢筋冷拉时的控制应力。

   (3)预应力筋由多根钢丝或钢绞线组成时，在同束预应力钢筋内，应采用强度相等的预应力钢材。编束时，应逐根梳理直顺不扭转，绑扎牢固(用火烧丝绑扎，每隔lm一道)，不得互相缠绕。编束后的钢丝和钢绞线应按编号分类存放。

    7.预应力筋安装时应注意：

    (1)预应力筋可在混凝土浇筑之前穿束，也可在浇筑之后穿束。预应力筋为钢绞线时，可将一根钢束中的全部钢绞线编束之后整体穿入管道，也可以逐根将钢绞线穿入管道。穿束前应确认锚垫板位置准确、孔道畅通、无积水。采用蒸养的结构，养护完成前不应安装预应力筋。

   (2)预应力筋安装后直至孔道压浆时，预应力筋在孔道内处于暴露状态，因此应注意采取防锈或防腐措施，防止预应力筋发生锈蚀或腐蚀。在安装预应力筋的构件附近进行电焊时，要对预应力筋和金属件进行保护，防止溅上焊渣或造成损坏。

二、管道



     1．后张有粘结预应力混凝土结构中，预应力筋的孔道一般由浇筑在混凝土中的刚性或半刚性管道构成。一般工程可由钢管抽芯、胶管抽芯或金属伸缩套管抽芯预留孔道。浇筑在混凝土中的管道应具有足够强度和刚度，不允许有漏浆现象，且能按要求传递粘结力。

     2．刚性或半刚性管道应是金属的。刚性管应内壁光滑，可弯曲成适当的形状而不出现卷曲或被压扁。半刚性管应是波纹状的金属螺旋管。

     3．金属螺旋管的检验

     (1)金属螺旋管道进场时，应检查出厂合格证和质量保证书，核对其类别、型号、规格及数量，对外观、尺寸、集中荷载下的径向刚度、荷载作用后的抗渗及抗弯曲渗漏等进行检验。检验方法应按有关规范、标准进行。

     (2)金属螺旋管按批进行检验。每批由同一生产厂家，同一批钢带所制作的金属螺旋管组成，累计半年产量或50000m生产量为一批。不足上述条件的则取产量最多的规格作为一批。

     4．管道的其他要求

    (1)在桥梁的某些特殊部位，设计无要求时，可采用符合要求的平滑钢管或高密度聚乙烯管，其管壁厚不得小于2mm。

    (2)管道的内横截面积至少应是预应力筋净截面积的2．0～2．5倍。不足这一面积时，应通过试验验证其可否进行正常压浆作业。超长钢束的管道也应通过试验确定其面积比。

    (3)采用胶管抽芯法制孔时，胶管内应插入芯棒或充以压力水，以增加刚度。采用钢管抽芯法时，钢管表面应光滑，焊缝应平顺，抽拔时不应损伤结构混凝土。抽芯后应用通孔器或压气、压水等方法，检查孔道是否有堵塞、残留物或与邻孔串通现象，一旦发现应及时处理。

    (4)预留孔道的尺寸与位置应正确，孔道应平顺，孔道端部的预埋钢锚垫板应垂直于孔道中心线。

    (5)预留孔道用的管道应采用定位钢筋固定安装，使其能牢固的置于模板内的设计位置，并在浇筑混凝土时不产生位移。定位钢筋的间距，对于钢管不宜大于lm，波纹管不宜大于0．8m，胶管不宜大于o．5m。曲线管道适当加密固定筋。

    (6)金属管道接头处的连接套管采用大一个直径级别的同类型管道。套管长度为被连接管道内径的5～7倍。管道接头处不应产生角度变化，在浇筑混凝土时不应发生管道转动或位移。管道接头连接处应缠裹紧密，防止水泥浆渗入。

    (7)管道需设压浆孔，还应在最高点处设排气孔，需要时在最低点设排水孔。

    (8)管道在模板内安装就位后，应盖好其端部，防止水或其他杂物进入。

    (9)金属螺旋管道宜采用镀锌材料制作，制作金属螺旋管的钢带厚度不宜小于0.3mm。

   (10)预应力原材料必须保持清洁，在存放和运输时应避免损伤、锈蚀和腐蚀。预应力筋和金属管道在室外存放时，时间不宜超过6个月。预应力锚具、夹具和连接器应在仓库内配套保管。
