《建筑词典》Lv.15 | 一起走进城市桥梁下部

       一、围堰施工的一般规定中牢记围堰高度应高出施工期间可能出现的最高水位（包括浪高）0.5~0.7m。

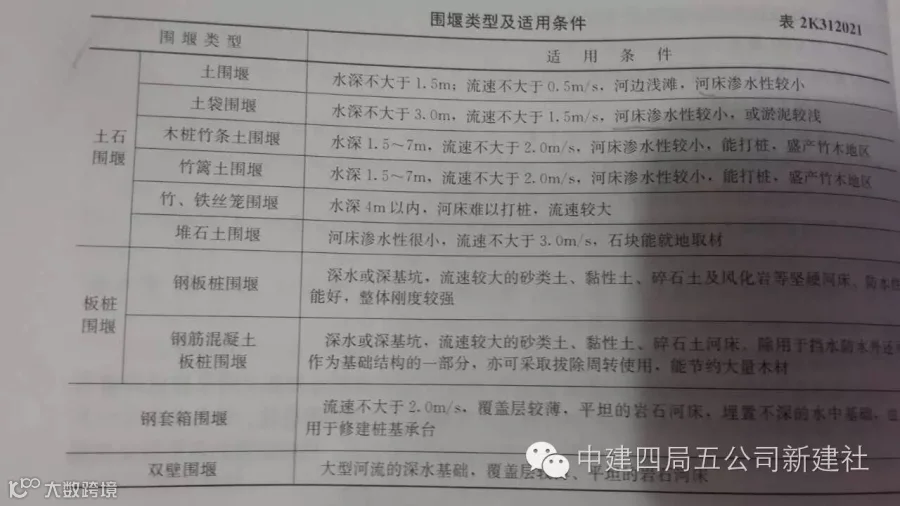

       二、各类围堰适用范围（详见下表）

      三、围堰施工要求

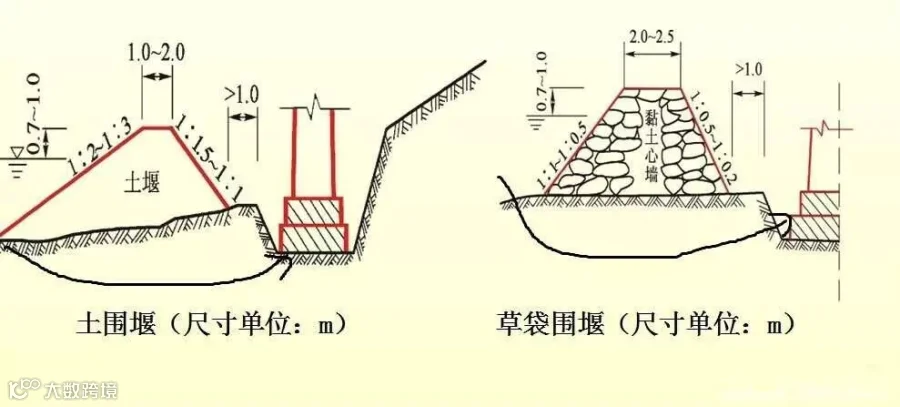

      1.土围堰和草袋围堰

（图片来源网络）

要点：（1）两种围堰填土都应自上游开始至下游合龙；

          （2）土围堰筑堰材料填出水面之后应进行夯实。筑堰材料宜用黏性土、粉质黏土或砂质黏土。

          （3）土袋围堰两侧用草袋、麻袋、玻璃纤维袋或无纺布袋装土堆码。上下层和内外层的土袋均应相互错缝，尽量堆码密实、平稳。围堰中心部分填筑黏土及黏性土芯墙用于挡水。

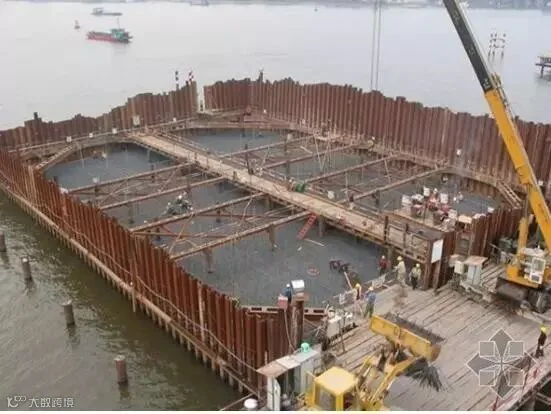

      2.钢板桩围堰

（图片来源网络）

要点：（1）有大漂石及坚硬岩石的河床不宜使用钢板桩围堰

         （2）钢板桩可用捶击、振动、射水等方法下沉，但在黏土中不宜使用射水下沉办法。

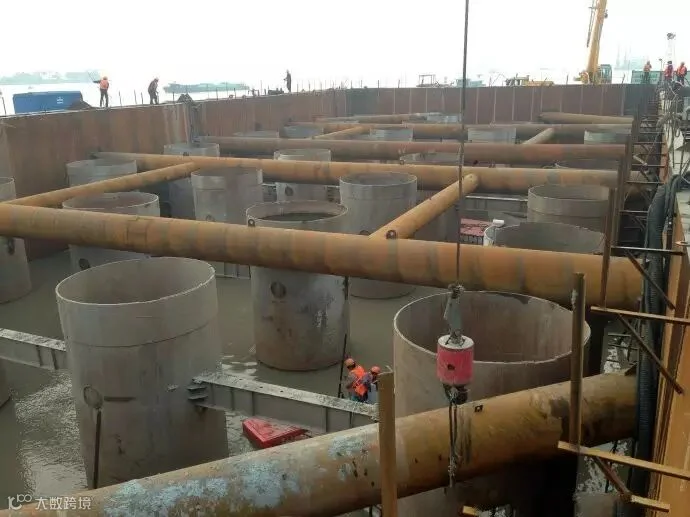

       3.套箱围堰图

（图片来源网络）

要点：（1）下沉套现前，同样应清理河床。若套箱设置在岩层上时，应整平层面。当岩面有坡度是，套箱底的倾斜度应与岩面相同，以增加稳定性并减少渗漏。

        城市桥梁工程常用的桩基础通常可分为沉入桩基础和灌注桩基础，按成桩施工方法又可分为：沉入桩、钻孔灌注桩、人工挖孔桩。具体如下：

      一、沉入桩基础

常用的沉入桩有钢筋混凝土桩、预应力混凝土管桩和钢管桩。

1.准备工作：掌握资料➜平整场地➜采取降噪声措施➜检验桩的承载能力和确定沉桩工艺（试桩）➜确定贯入度➜做防腐处理

2.施工技术要点

    （1）预制桩的接桩可采用焊接、法兰连接或机械连接，接桩材料工艺应符合规范要求；

    （2）沉桩时，桩帽或送桩帽与桩周围间隙应为5~10mm；桩锤、桩帽或送桩帽应和桩身在同一中心线上；桩身垂直度偏差不得超过0.5%；

    （3）沉桩顺序：对于密集桩群，自中间向两个方向或四周对称施打；根据基础的设计高程，宜先深后浅；根据桩的规格，宜先大后小，先长后短；

    （4）施工中若锤击有困难时，可在管内助沉；

    （5）终止锤击的控制应以控制桩端设计高程为主，贯入度为辅。

     3.沉桩方式和设备选择

    （1）锤击沉桩宜用于砂类土、黏性土。桩锤的选用应根据地质条件、桩型、桩的密集程度、单桩竖向承载力及现有施工条件等因素确定。

    （2）振动沉桩宜用于锤击沉桩效果较差的密实的黏性土、砾石、风化石。

    （3）在密实的砂土、碎石土、砂砾的土层中用锤击法、振动沉桩法有困难时，可采用射水作为辅助手段进行沉桩施工。在黏性土中应慎用射水沉桩；在重要建筑物附近不宜采用射水沉桩。

    （4）静力压桩宜用于软黏土（标准贯入度N<20）、淤泥质土。

     二、泥浆护壁成孔

      1.现场应设置泥浆池和泥浆收集设施，废弃的泥浆、渣应进行处理，不得污染环境。

      2.正、反循环钻孔达到设计深度，灌注混凝土之前，孔底沉渣厚度应符合设计要求。设计未要求时端承型桩的沉渣厚度不应大于100mm；摩擦型桩的沉渣厚度不应大于300mm。

     3.冲击钻开孔时，应低锤密击，反复冲击造壁，保持孔内泥浆面稳定。每钻进4~5m应验孔一次，在更换钻头前或容易缩孔处，均应验孔并应做记录。

4.旋挖钻机成孔应采用跳挖方式，并根据钻进速度同步补充泥浆，保持所需的泥浆面高度不变。

5.场螺旋钻孔至设计高程后，应先泵入混凝土并停顿10~20s，再缓慢提升钻杆。提钻速度应根据土层情况确定，并保证管内有一定高度的混凝土。混凝土压灌结束后，应立即将钢筋笼插至设计深度，并及时清除钻杆及泵（软）管内的残留混凝土。

 三、钢筋笼与灌注混凝土施工要点

1.灌注桩各工序应连续施工，钢筋笼放入泥浆后4h内必须浇筑混凝土。

2.桩顶混凝土浇筑完成后应高出设计高度0.5~1m，确保桩头浮浆层凿除后桩基面混凝土达到设计强度。

3.灌注的实际浇筑混凝土量不得小于计算体积。

 四、水下混凝土灌注

 1.混凝土配合比应通过试验确定，须具备良好的和易性，坍落度宜为180~220mm。

2.导管应符合下列要求：

（1）导管不得漏水，使用前应试拼、试压，试压的压力宜为孔底静水压力的1.5倍。

（2）开始灌注混凝土时，导管底部至孔底的距离宜为300~500mm；导管首次埋入混凝土灌注面以下不应少于0.8m；正常灌注时导管埋入混凝土深度宜为2~6m。

（3）灌注水下混凝土必须连续施工，并应控制提拔导管速度，严禁将导管提出混凝土灌注面。灌注过程中的故障应记录备案。

        一、现浇混凝土墩台、盖梁

       1.重力式混凝土墩、台施工

     （1）墩台混凝土浇筑前应对基础混凝土顶面做凿毛处理，并清除锚筋污、锈。

     （2）墩台混凝土宜水平分层浇筑，每层高度宜为1.5~2m。

     （3）墩台混凝土分块浇筑时，接缝应与墩台水平截面尺寸较小的一边平行，邻层分块接缝应错开，接缝宜做成口形。分块数量，墩台水平截面积在200㎡内不得超过2块；在300㎡以内不得超过3块。每块面积不得小于50㎡。

     2.在城镇交通繁华路段盖梁施工

 宜采用整体组装模板、快装组合支架，从而减少占路时间。盖梁为悬臂梁时，混凝土浇筑应从悬臂端开始；预应力混凝土盖梁拆除底模时间应符合设计要求，如设计无要求，孔道压浆强度应达到设计强度后，方可拆除底模板。
