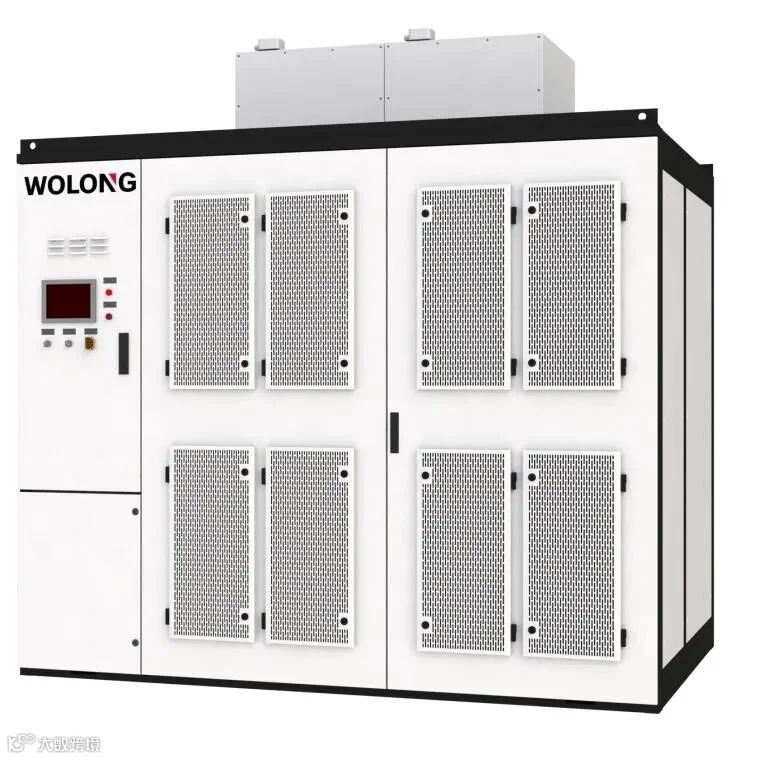

卧龙RMVC5000系列集约型一体化高压变频产品

• 卧龙RMVC5000系列变频产品，采用电压源级联多电平拓扑结构，电压等级覆盖3.3-11kV。

• 变压器集成一体化设计，模块化设计具有体积小、功率密度高、易于安装维护便于运输。

• 输入输出谐波小，可适配普通电机，最大功率可达10kV/2800kW，在各行业领域应用广泛。

• 电动机传动轴无明显转矩脉动-传输至联轴器或机械负载。

• 电动机和电缆绝缘系统耐受的电压变化应力 dv/dt 较低。

• 输出侧 PWM 开关的幅值较低，能够显著地改善因变频器与电动机之间电缆过长而产生的长线传输效应。

• 输出侧 PWM 开关的幅值和频率较低，能够有效减小流经电动机轴承的杂散电流电势。

• 高压直接输出无需使用输出变压器。

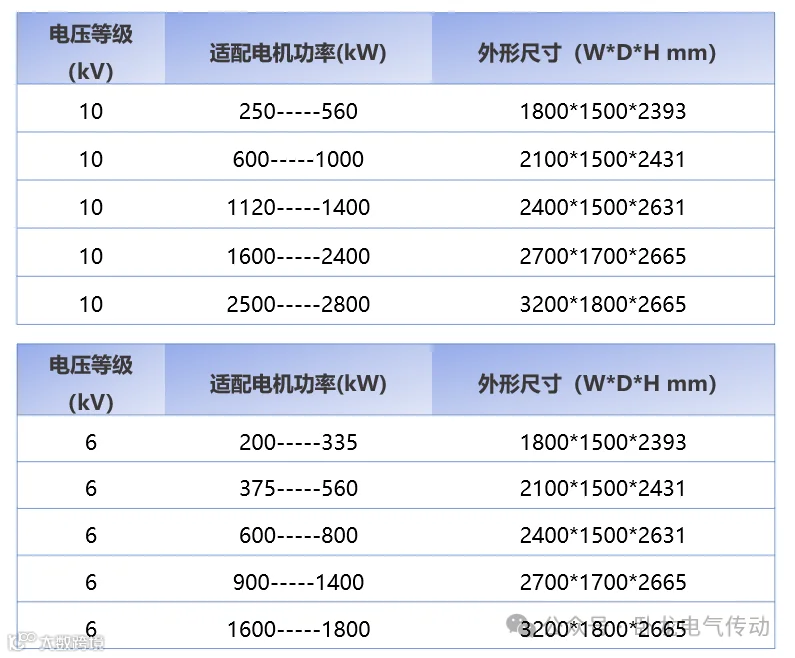

l  电压等级：3.3-10kV

l  适配功率：250～2800kW（10kV）

l  频率范围：0~120Hz (120Hz以上可定制）

l  冷却方式：风冷

l  整流：多脉波整流

l  输入谐波：满足IEEE519、GB/T 14549-1993

l  输入功率因数：>0.95

l  功率模块：模块化设计、易于安装维护

l  适配电机：异步机、同步机、永磁电机

l  控制方式：V/F、矢量控制

l  控制功能：转矩限制、飞车启动、低压穿越、同步机转子位置辨识、主从控制

l  防护等级：IP20、IP30

l  单元旁路：选配

l  一体化高功率密度设计

l  体积小便于安装、运输
