项目背景

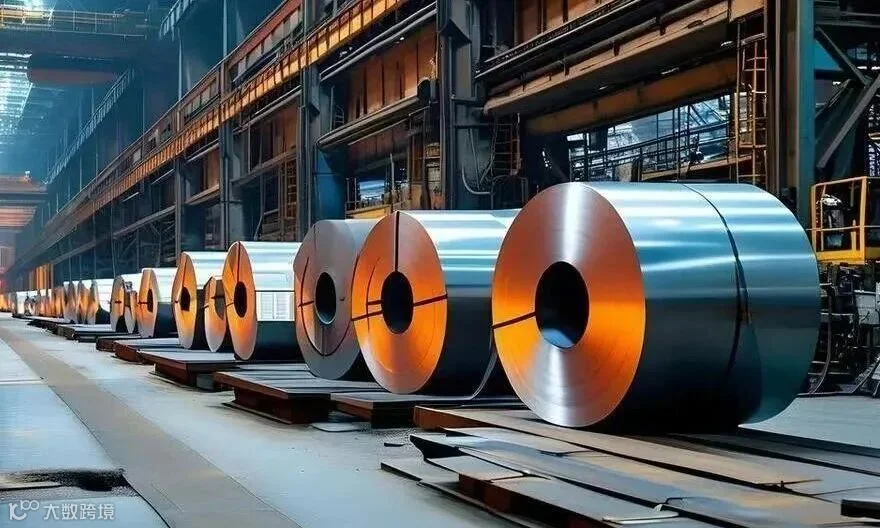

九江某钢铁有限公司为年产550万吨钢的联合企业，产线涵盖烧结、炼铁、连铸及热轧工艺。其核心轧机设备采用直流传动系统，配套12脉波整流装置，导致电网存在以下问题：
· 电压闪变：轧钢机启停引发±20000kvar无功冲击，10kV母线电压由10.5kV骤降至9.2kV（超出GB/T 12326-2008限值）；
· 功率因数劣化：平均功率因数0.5，触发供电部门力调电费惩罚机制；
· 谐波污染：5/7次特征谐波含量超GB/T 14549-1993标准，THD达15.2%。
技术方案设计
传统方案局限性分析
· 固定电容器组：响应速度慢（秒级），无法匹配毫秒级无功波动；
· 晶闸管控制电抗器（TCR型SVC）：产生附加谐波，加剧电网污染；
· 星接SVG：负序补偿能力不足，难以抑制三相不平衡工况。
直挂角接SVG系统架构
采用水冷式H桥级联多电平拓扑，直挂10kV电网，关键设计如下：
· 主电路：每相20单元级联，单模块电压等级900V，总容量±20Mvar；
· 控制系统：分层控制策略（系统层-算法层-设备层），支持恒功率因数（PF）、恒电压（V）、恒无功（Q）多模式切换；
· 谐波治理：集成有源滤波器（APF）功能，通过FFT+ip-iq复合算法实现5/7/11/13次谐波全补偿；
· 通信接口：支持IEC 61850、Modbus TCP协议，无缝接入厂级能源管理系统（EMS）。
工程实施与运行效果

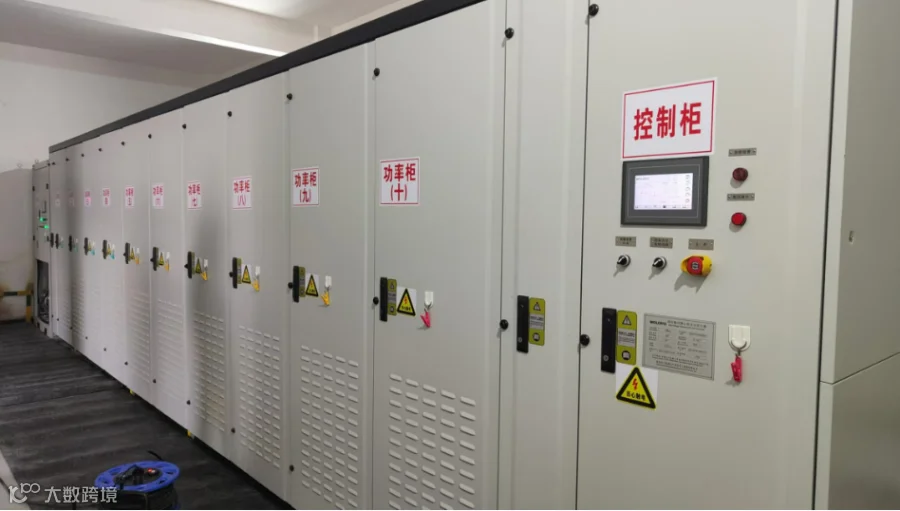

系统配置
· 安装位置：10kV配电室母线侧；
· 容量配置：10kV角接SVG，总补偿容量±20Mvar；
· 冷却系统：闭式纯水冷却，散热效率≥95%。

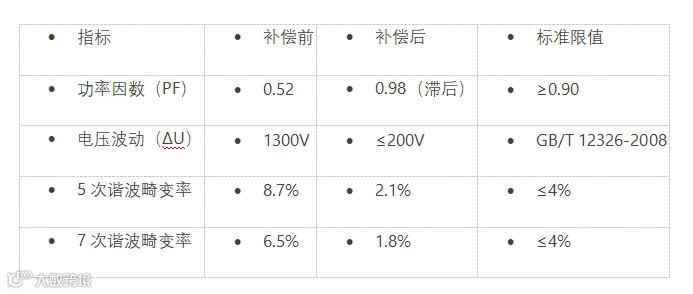

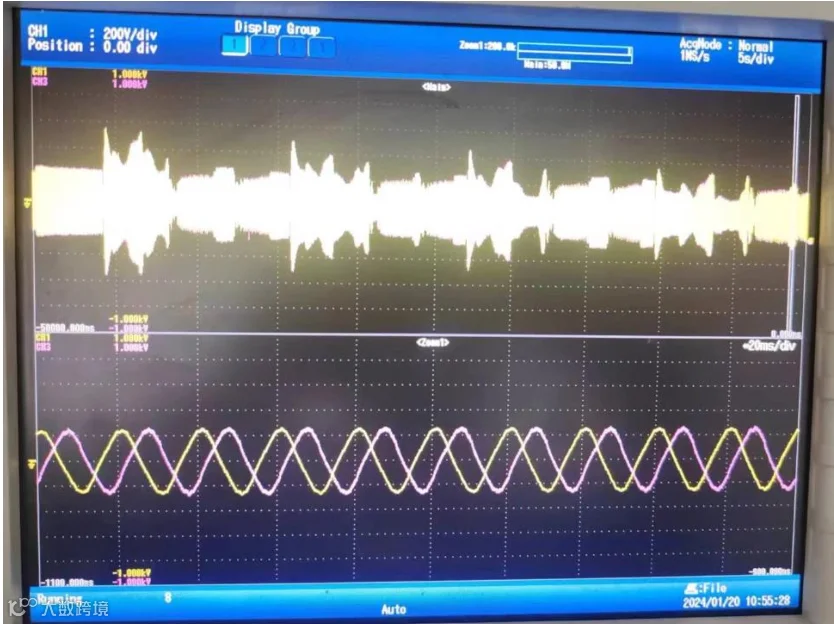

性能验证
综合效益
· 经济性：年节约力调电费超1200万元，吨钢电耗降低3.2kWh；
· 可靠性：电网电压稳定在10.45-10.55kV，轧材成品率提升1.8%；
· 智能化：无人值守运行，通过OPC UA协议实现与MES系统数据互联。
本案例验证了直挂角接SVG在冶金行业复杂电网中的卓越性能：
· 毫秒级动态补偿能力有效抑制电压闪变与无功冲击；
· 多目标协同控制实现谐波、负序、无功综合治理；
· 模块化设计满足钢铁企业24/7连续生产需求。
该技术为冶金行业践行GB 30255-2013《钢铁企业节能设计规范》提供了创新解决方案，具有显著的技术推广价值。
