近日，中国施工企业管理协会公布

第四届工程建设行业BIM大赛结果

中建五局阜阳肿瘤医院项目斩获一等奖

至此，项目已荣获4项国家级

1项省部级BIM奖项

如何用BIM技术助推项目高质量建设

快来跟小编一起一探究竟~

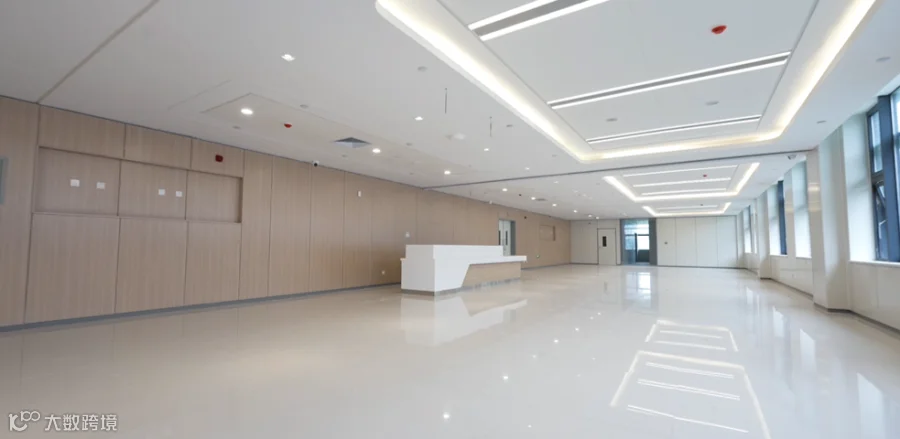

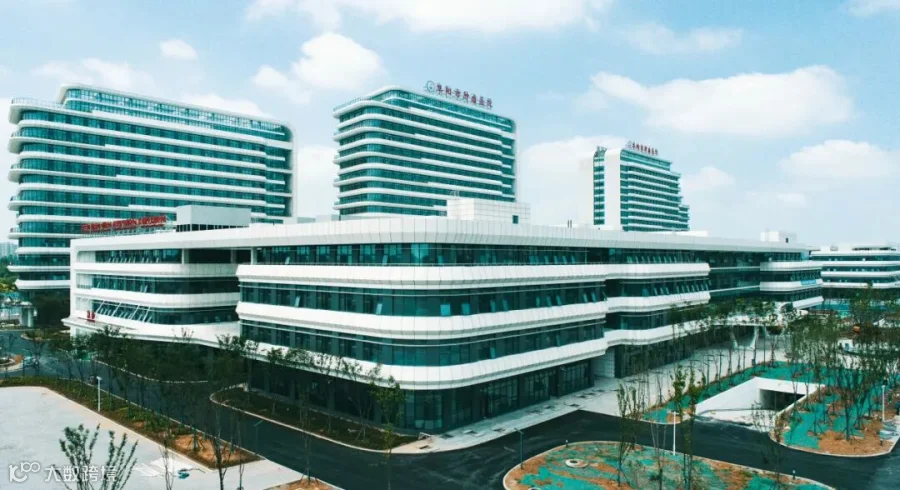

阜阳市肿瘤医院建成后，将成为皖西北地区具有广泛影响力的现代化综合性医院，社会各界高度关注，对质量、安全等各项管理要求高。

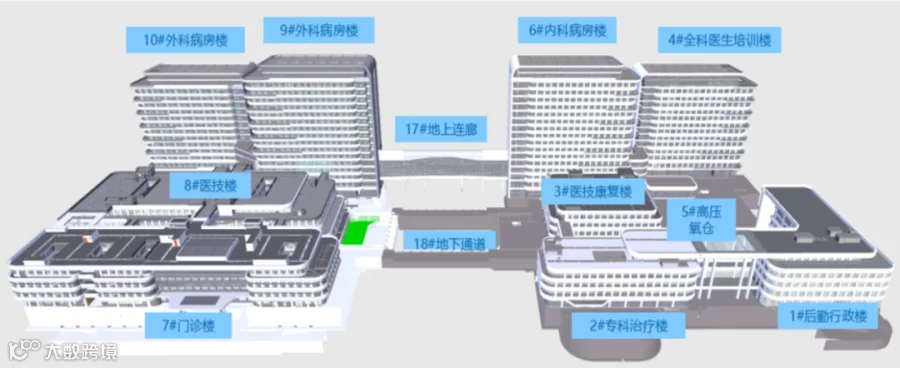

约30万平方米的施工总建筑面积，带来的是专业施工多、系统复杂、纵横向交叉、空间及时间交叉作业多等重难点。传统二维总平面布置很难对现场的布局情况及料场使用情况进行有效把握，为保障施工质量和后期场布合理，让复杂建筑实体“看得见”，高精度BIM施工模型及竣工模型必不可少。

项目BIM技术运用主要在施工阶段。在建设前期，项目运用BIM技术进行图纸会审和深化设计，提前发现问题，减少质量问题。

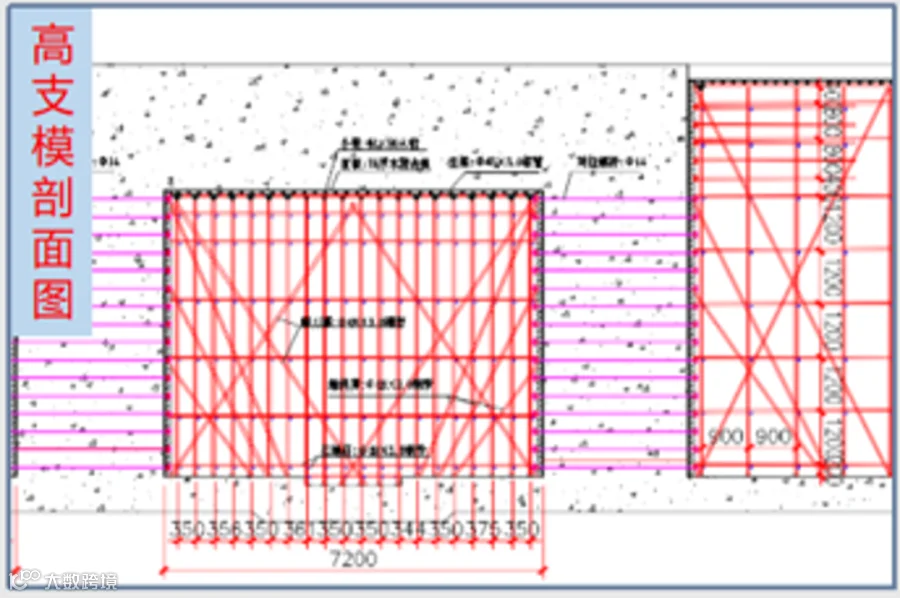

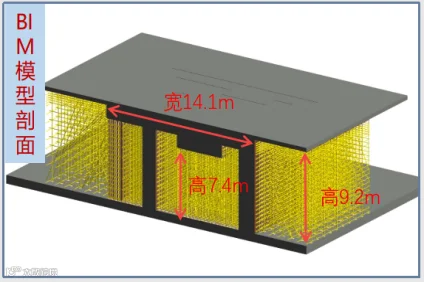

被誉为“巨型堡垒”的医用直线加速器机房总建筑面积800平方米，墙身高度9.2米，厚度2.8米，顶板厚度2.8米，混凝土总量约3200立方米，属于高支模、大体积混凝土结构危大工程。项目通过BIM软件建立高支模方案模型，查找方案编制是否存在疏漏排布，并导出BIM平面及剖面图，协助施工方案编制及技术交底，并将该模型上传至云平台中，在施工时方便管理人员迅速了解相关支架设置参数，提高施工安全及效率。

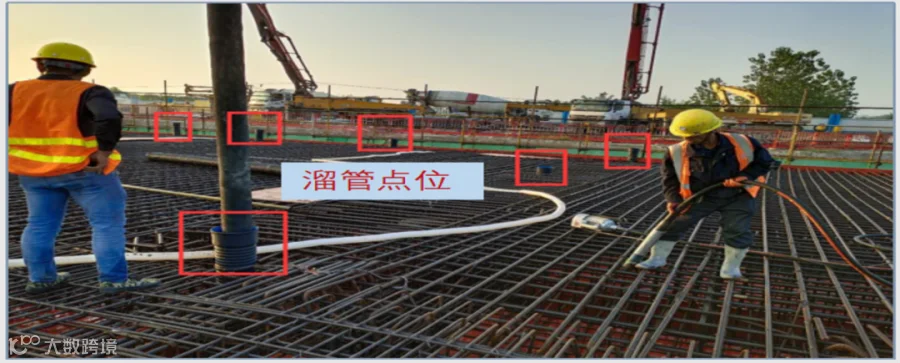

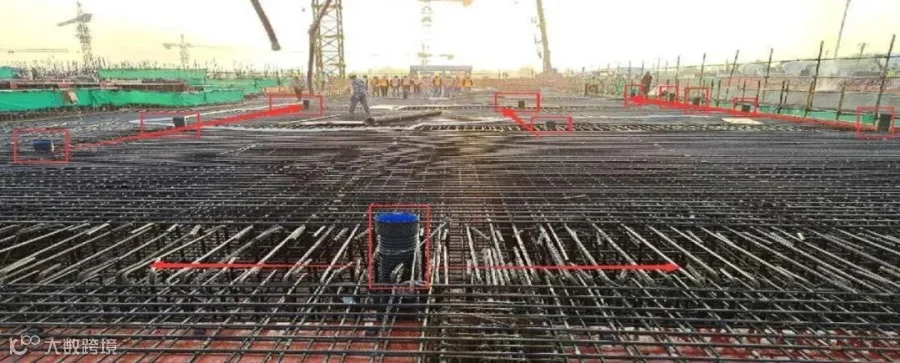

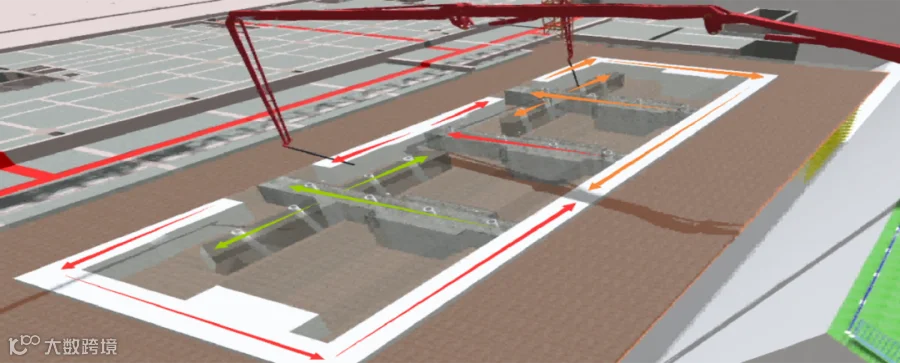

在直线加速器机房混凝土浇筑过程中，为减缓混凝土下落速度，减少对钢筋的冲击，防止混凝土产生离析，项目采用一车一点，多点循环浇筑配合多点溜管法进行浇筑。

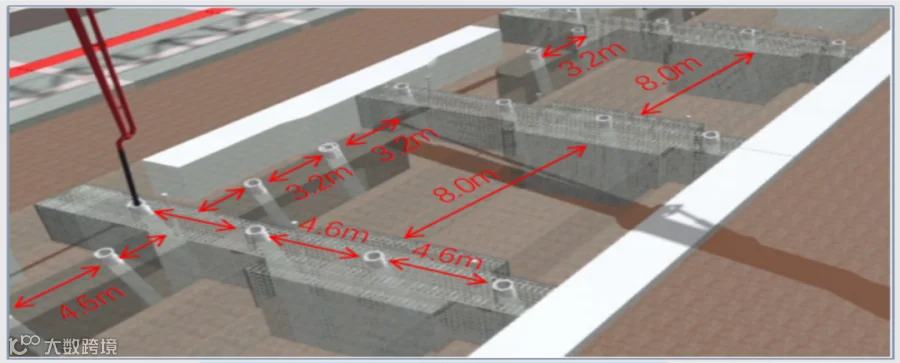

“采用BIM技术在模型上进行波纹管点位布置，确认布置间距及混凝土浇筑路线，并利用BIM施工模拟软件进行浇筑方案模拟，通过BIM模拟动画及BIM点位布置图、浇筑顺序路线图对方案进行可视化技术交底，从而保证混凝土浇筑质量。”皖北分公司BIM总监胡海风介绍到。

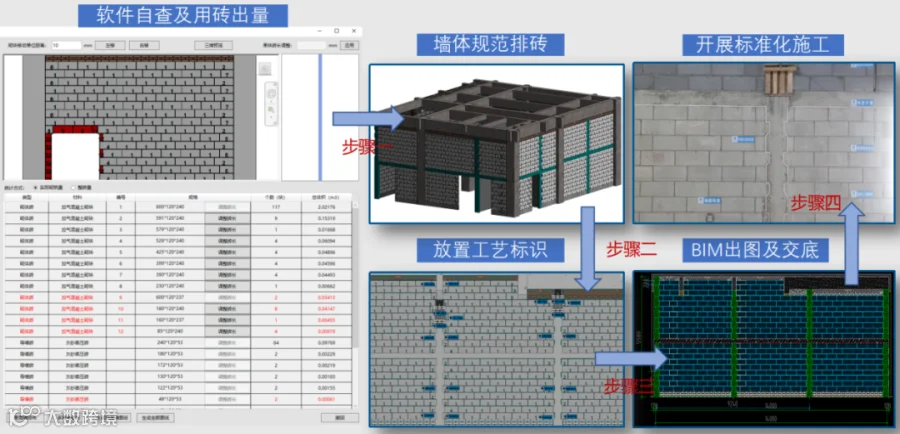

医院项目地下室及地上门诊楼、公共区域高度较高，二次结构墙需要设置构造柱，属于大面积墙体，砌体排砖难度较大。项目充分践行“绿色化、智能化”建造理念，通过BIM建模对墙体进行规范排砖，并放置工艺标识，导出施工图纸以此进行可视化交底，从而明确施工方法，减少材料浪费。

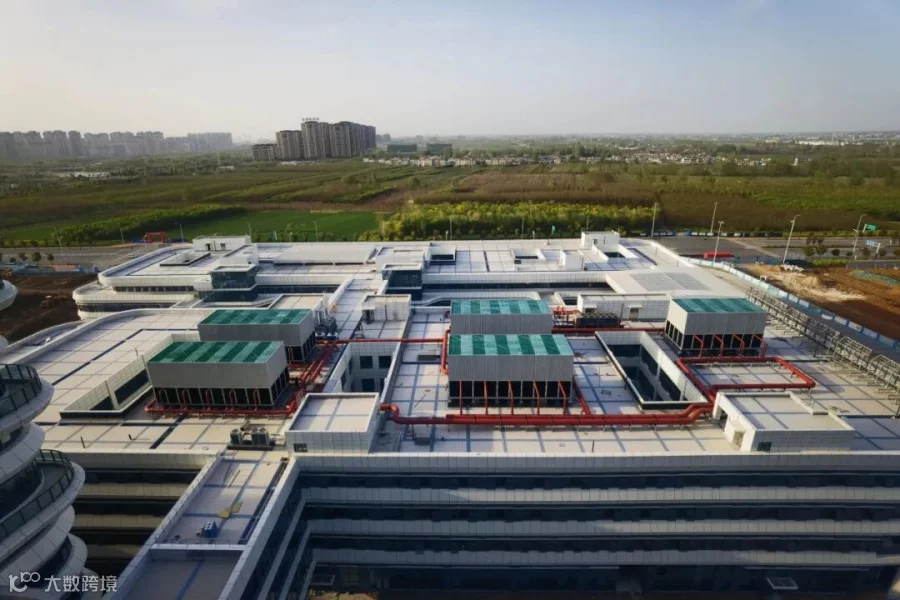

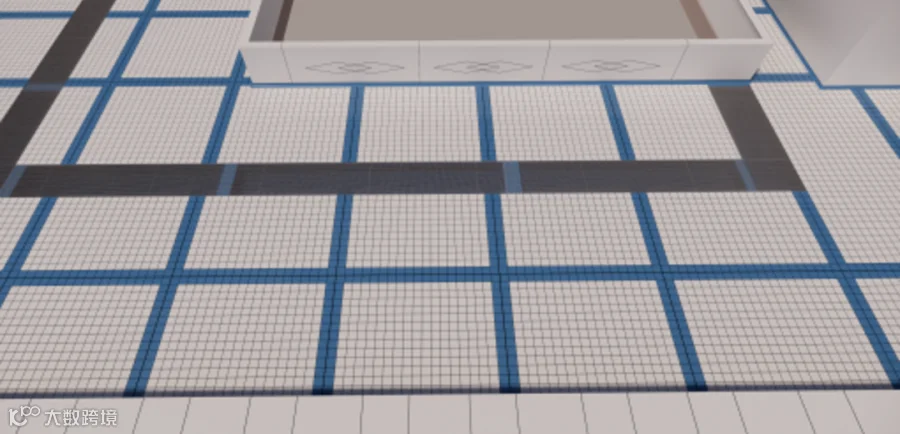

医院屋面设备及其基础繁多且布满屋面，屋面分隔缝设置、排水沟、出屋面管道、女儿墙等的协调对屋面排砖美观均有影响。通过运用BIM技术，项目部优化排水方向、根据屋面设备基础等优化分隔缝，对屋面贴砖排版提前进行深化，力争工程建设一次成优。

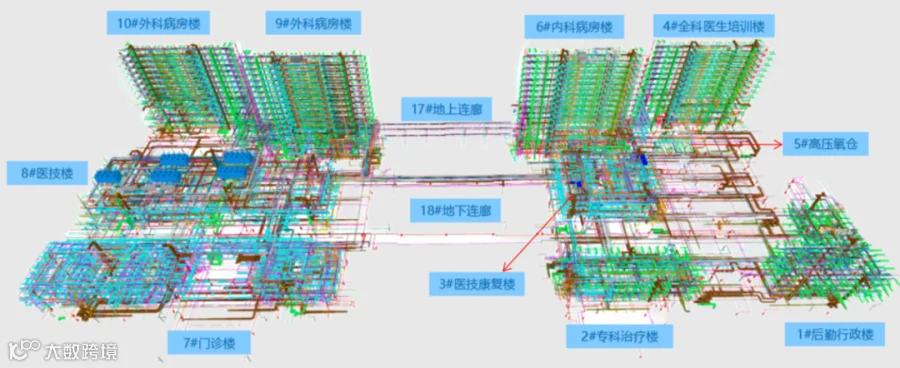

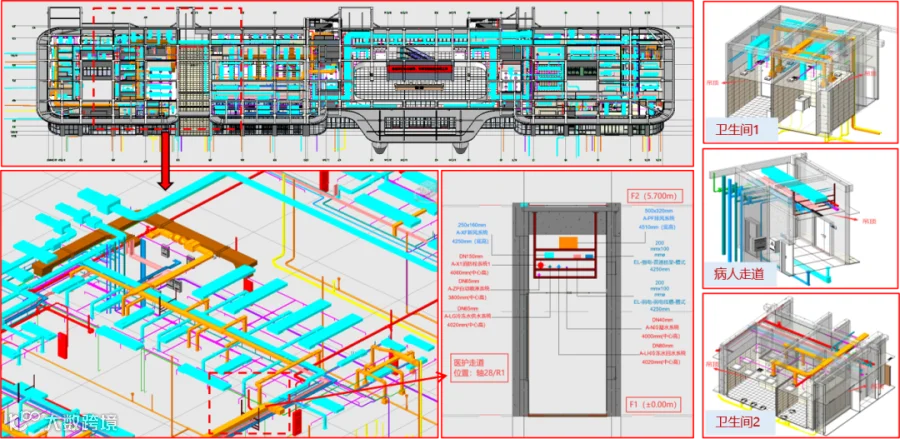

面对空间受限、要求苛刻、系统复杂等难题，项目充分运用BIM技术进行全过程把控，采用模拟碰撞、净高分析、全专业建模等BIM技术应用，高效辅助现场施工。

“运用BIM技术，我们合理安排管综排布路径，以此保证机电末端与装饰的点位一致性，同时也对美观性以及机电末端的对接工作进行深化，并对不同区域的顶面点位布置进行核查，分析其在不同区域内的相对位置以及空间布置的合理性，最终做出调整。”胡海风介绍。

下一步，二公司将进一步拓宽BIM应用方向，深入挖掘BIM落地应用价值，以BIM技术手段促进设计与计划、采购、施工、商务深度融合，持续赋能高质量发展，推动建筑工程工业化、智能化、数字化建造升级。
