近日，中国施工企业管理协会公布了
第四届工程建设行业BIM大赛结果
中建五局安徽医学高等专科学校新桥校区工程
EPC总承包斩获一等奖
截至目前，项目累计获得
中施协一等奖、智建中国二等奖、龙图杯三等奖
三项BIM奖项
科技赋能 | BIM应用全覆盖

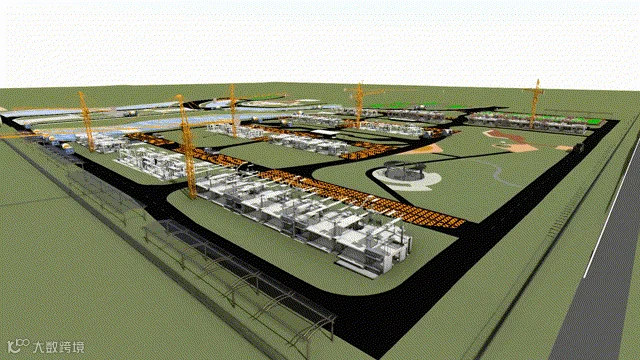

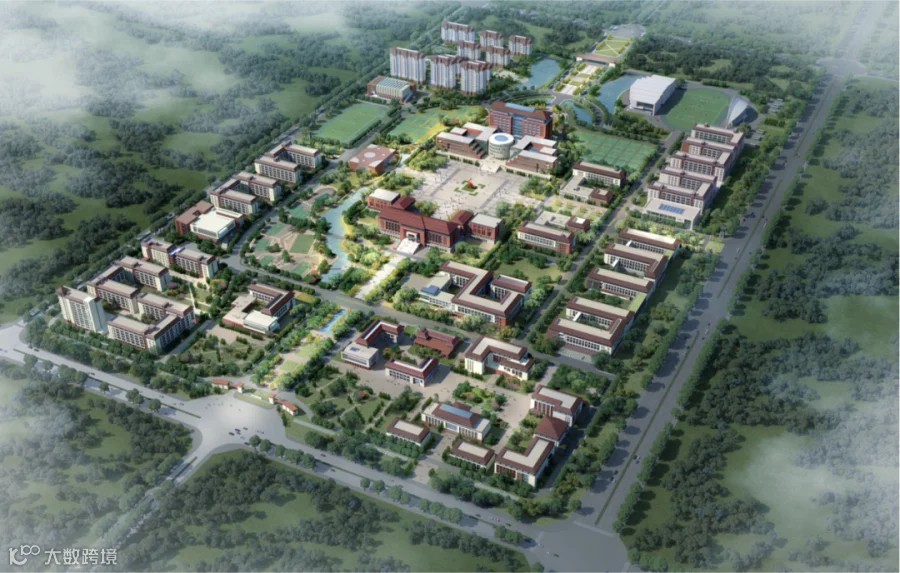

▲项目效果图
安徽医学高等专科学校作为寿县新桥国际产业园引进的首家高校，其建设完成后将有力地推动学校的快速健康发展。这一举措不仅有助于提升学校的整体实力，还将助力学校打造具有特色的应用型医学本科院校，为我国医学教育事业发展做出积极贡献。

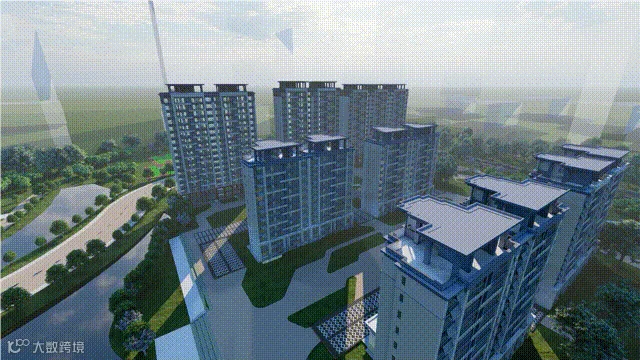

▲周转房渲染漫游
超限构件及区域识别，BIM软件自动识别增质提效。传统高支模危大方案编制，通过CAD图纸查找超限区域，经常会出现时间紧，识别和绘图工作量较大的问题，需要逐个统计设计图纸中超限梁超限板的部位，传统方式较慢且容易出现个别漏缺的情况。

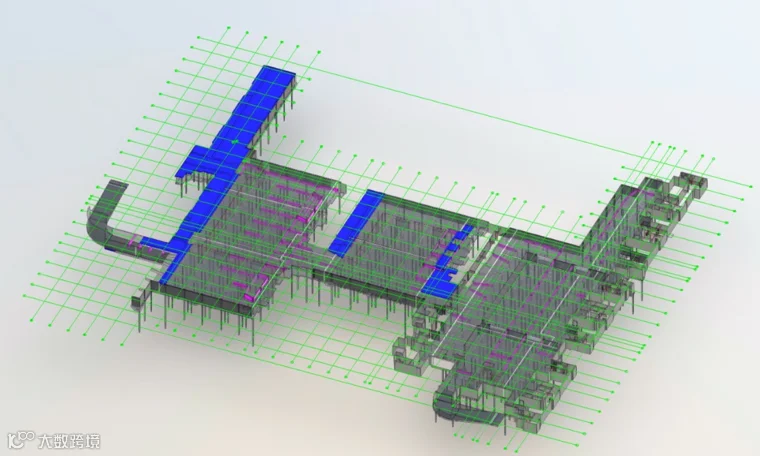

▲超限区域识别（超限梁紫色，超限板蓝色）
以BIM模型为基础，用BIM软件自动识别高支模区域，把超限构件在模型中以不同的颜色区分，这样可以对超限梁和超限板进行分类统计，导出有构件名称、尺寸、混凝土强度、轴线定位等数据的超限构件表，从而辅助施工方案的编制和实施。考虑到BIM软件对硬件的要求较高，项目直接将模型上传至公司BIMbase轻量化模型平台，只需通过手机扫码即可方便地查询和浏览模型。
▲模型与时间关联

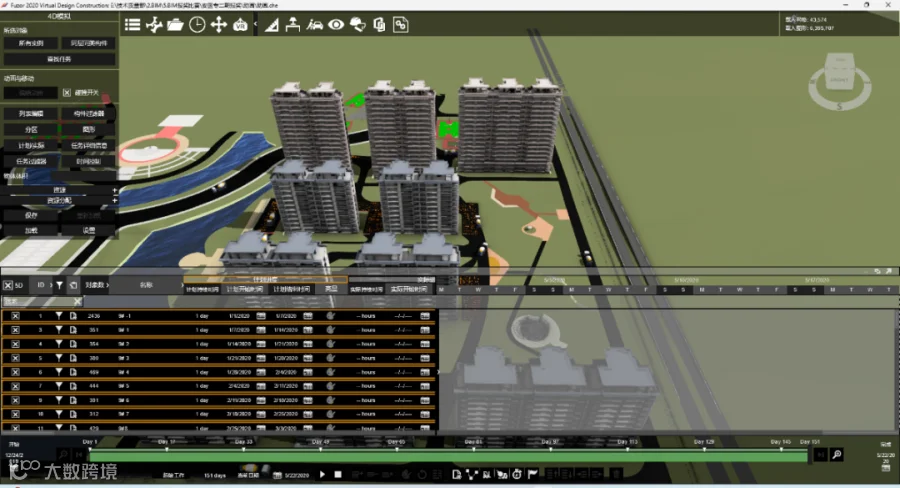

▲4D进度模拟
构件时间来挂接，4D模拟显作用。传统的施工进度管理主要借助于横道图、网络图等表现形式，不能直观展示出项目施工进度的整体情况，存在无法有效发现施工进度计划中潜在的冲突、进度跟踪分析困难等问题，项目将多专业的信息模型进行整合，将进度计划与三维模型构件进行关联，使得模型具有了时间的参数，实现现场施工的4D虚拟建造及施工进度的可视化管理，直观、精确地反映整个建筑的施工过程。
攻坚克难 | 靶向破解施工难点
基础医学部及人体形态楼的走廊位置机电管线布置复杂且专业多，如何保证净高要求？
周转房区域如何顺利进行铝模与花篮式外架施工，保证项目质量？
为了高效解决施工中存在的这些问题，运用BIM技术进行指导施工就显得格外必要了。

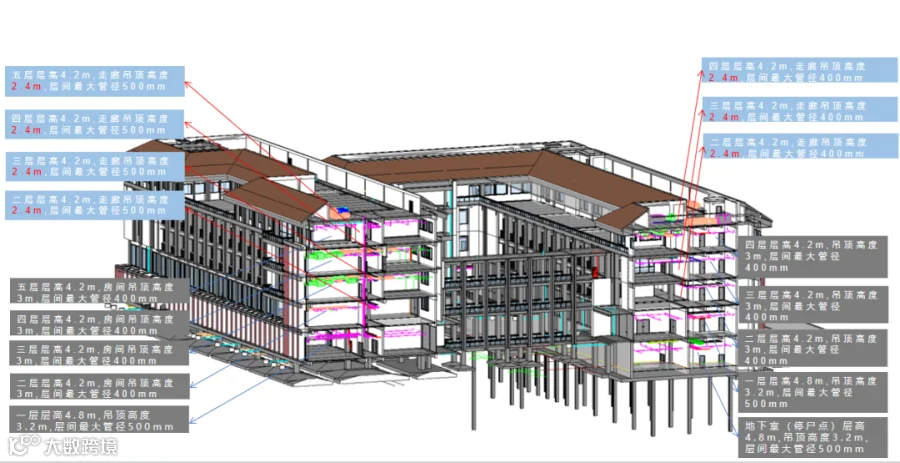

▲基础医学部及人体形态楼三维剖面
管线复杂难梳理，BIM深化定规矩。基础医学部及人体形态楼总建筑面积约1.6万平方米，其中位于二层的学院科研办公用房走廊的通风管线经厂家二次核算后，发现原风管不能满足房间功能要求，变更图纸中新风管及排风管尺寸，由原800*500mm修改成1600*400mm，风管尺寸截面积扩大了1.6倍，导致走廊净高难以满足。
为确保施工进度有序进行，现场机电安装情况的有效把握，项目利用BIM技术提前做好管线深化设计，确保关键部位满足净高及功能的正常使用，在人体形态楼的精装修设计中二层以上走道位置吊顶高度为2.4m，经过BIM深化调整，将管线整体上抬0.15m，通过综合优化排布，呈现整体美观、线路通畅的效果。

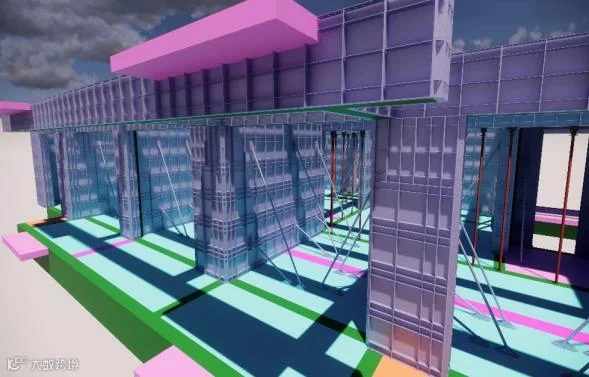

▲铝模BIM模型
铝模施工效果好，模型交底不能少。周转房根据楼栋特点将部分单体采用铝模结合花篮式外架进行施工。作为一种定型化模具，标准层铝模安装一般都比较顺利，需要重点考虑的是在安装过程中非标节点情况的出现和处理。
项目在施工前利用BIM软件建立铝模模型，在模型中进行预拼装，针对“木模如何向首层铝模转换”“遇到非标准层如何施工”等可能出现的非标准节点情况逐一进行细部节点建模，通过模拟节点布置情况，针对性地进行处理和交底。
科技赋能 创新优化
中建五局二公司坚持BIM技术引领数字化建造
持续推广信息化应用范围
培养综合管理型人才
探索和推广基于BlM的项目管理新模式
持续提升科技核心竞争力
