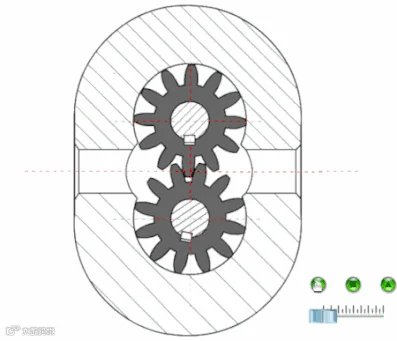

1 液压泵和马达（1）齿轮泵

（2）轴向柱塞泵

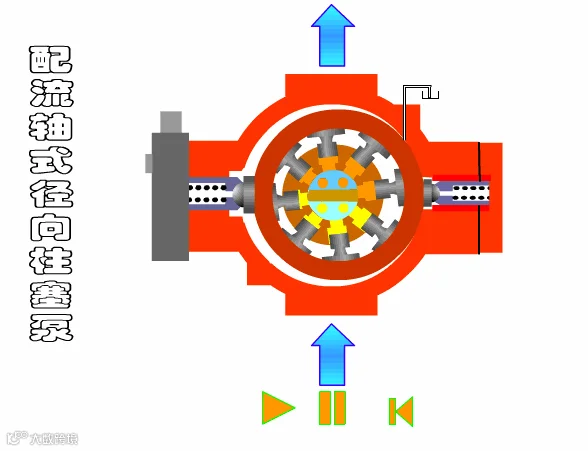

（3）径向柱塞泵

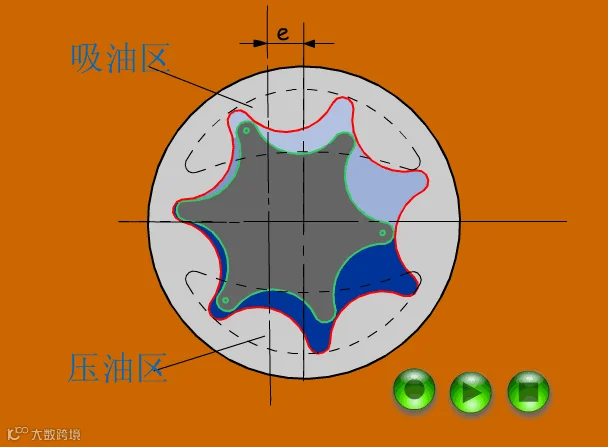

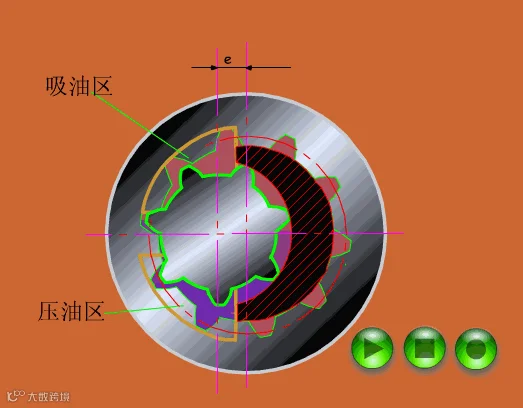

（4）内啮合摆线齿轮泵

（5）内啮合渐开线齿轮泵

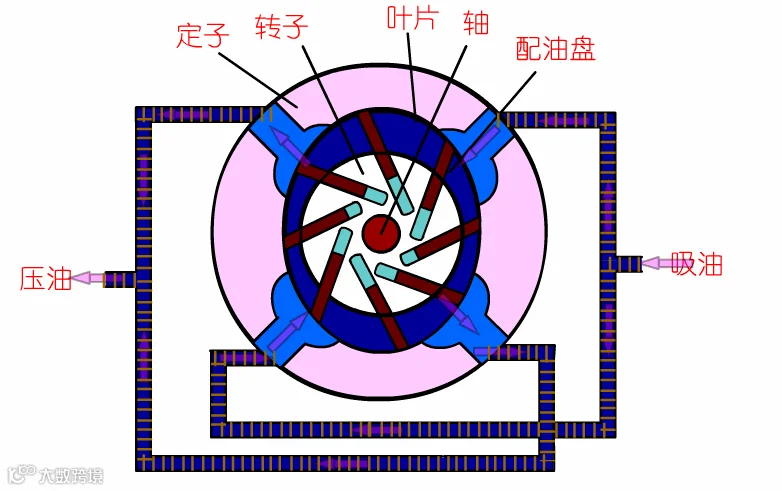

（6）叶片泵

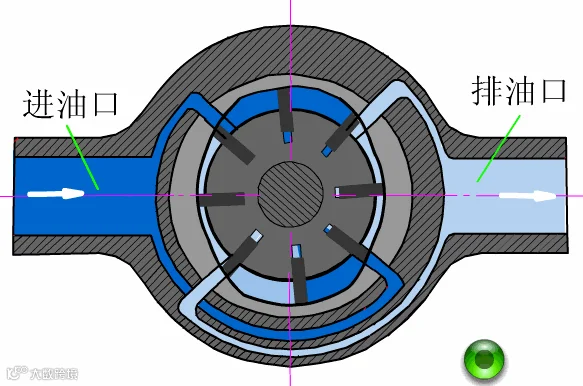

（7）叶片马达

2 液压油缸（1）柱塞缸

（2）活塞缸

（3）双作用多级缸

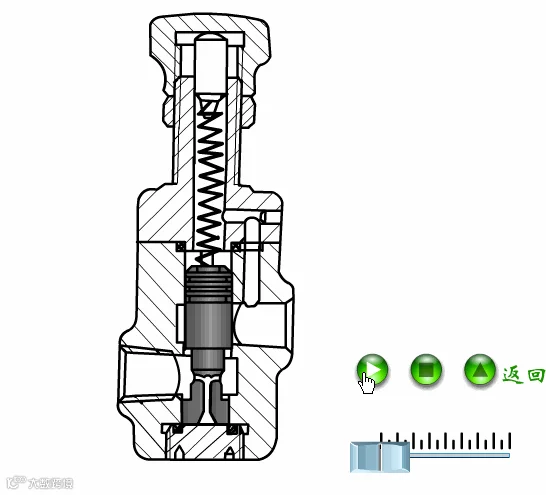

3 压力控制阀（1）直动式溢流阀

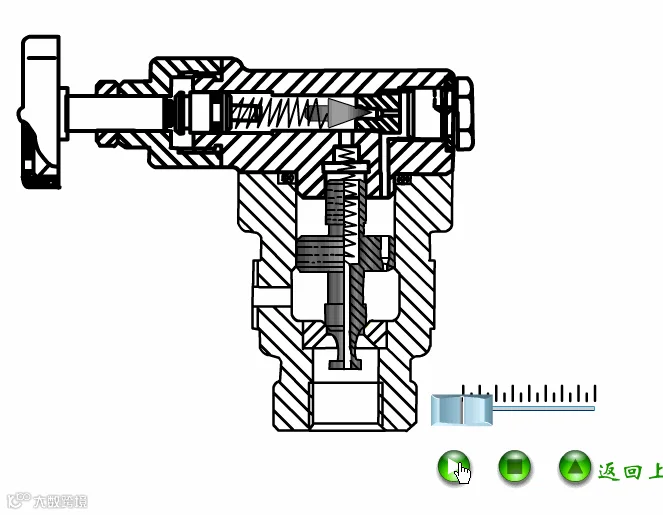

（2）先导式溢流阀

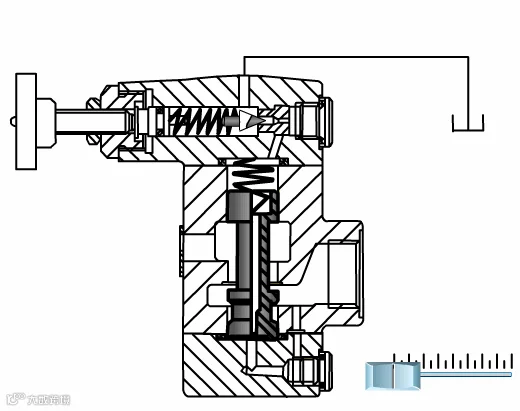

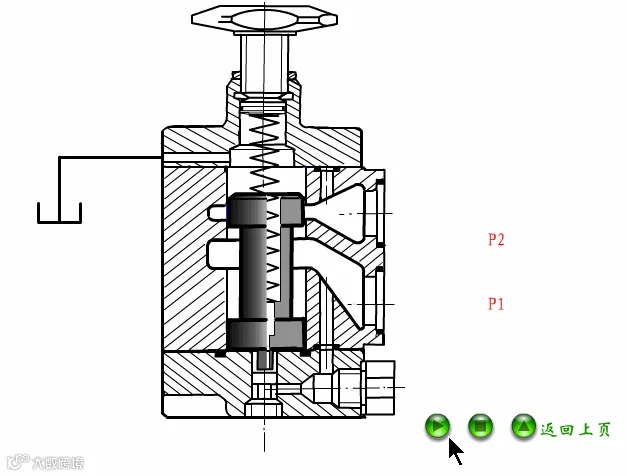

（3）减压阀

（4）顺序阀

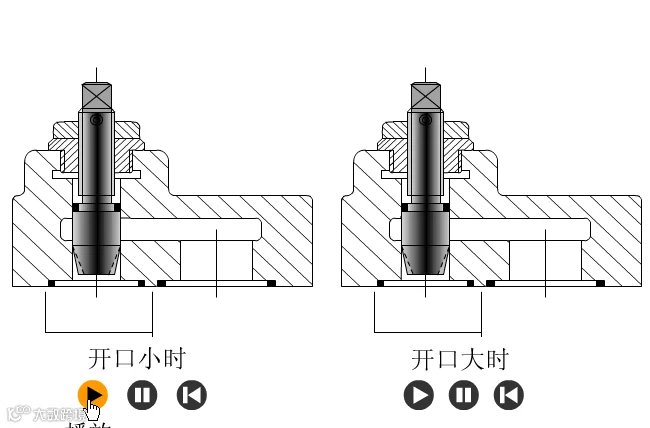

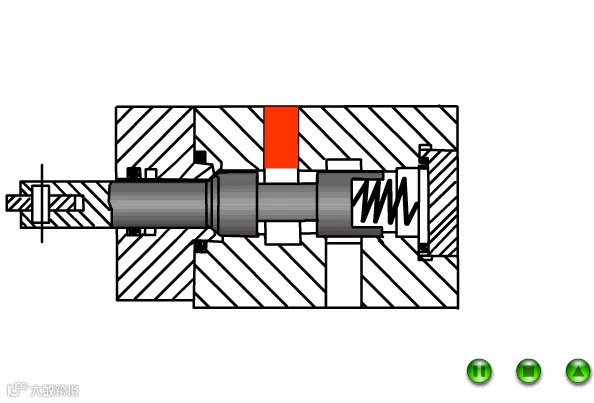

4 流量控制阀（1）节流阀

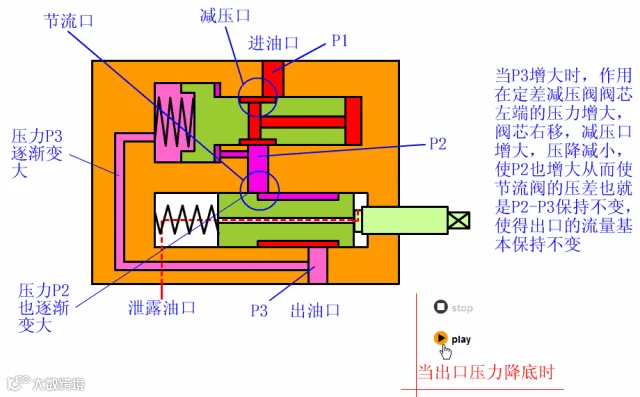

（2）调速阀

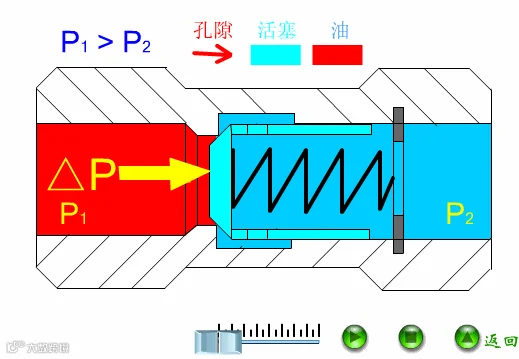

5 方向控制阀（1）直通单向阀

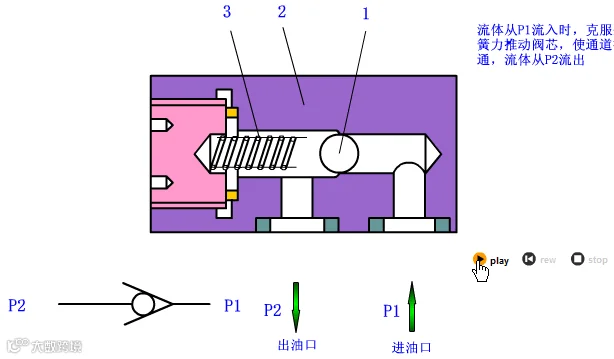

（2）直角单向阀

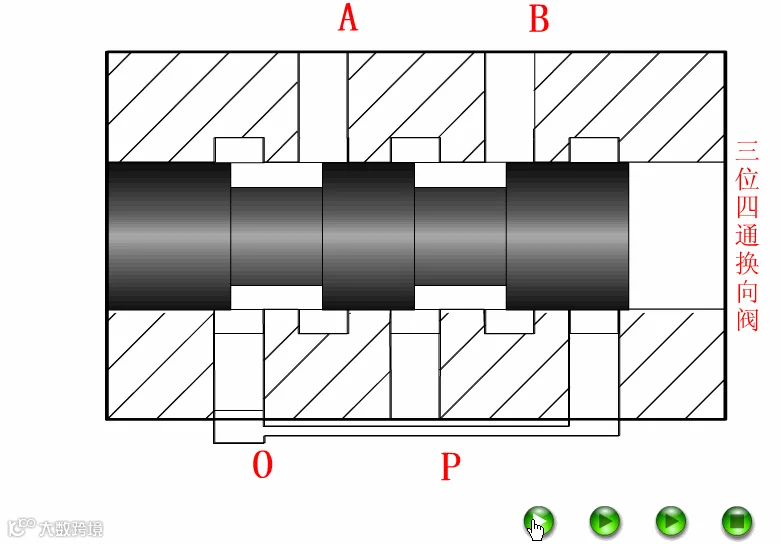

（3）三位四通（中位O型）

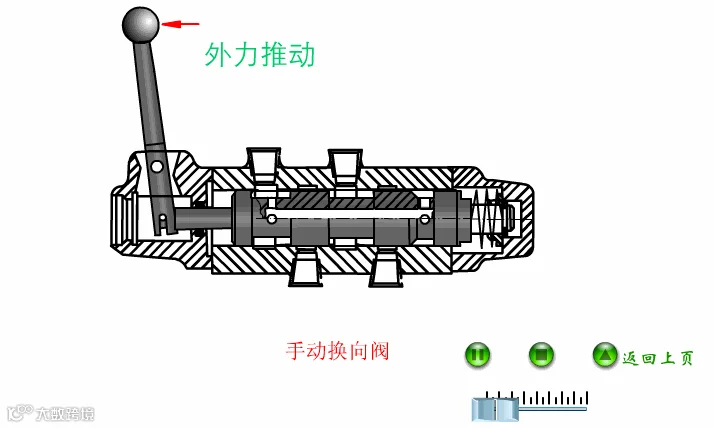

（4）手动换向阀（三位四通，中位O型）

（5）液动换向阀

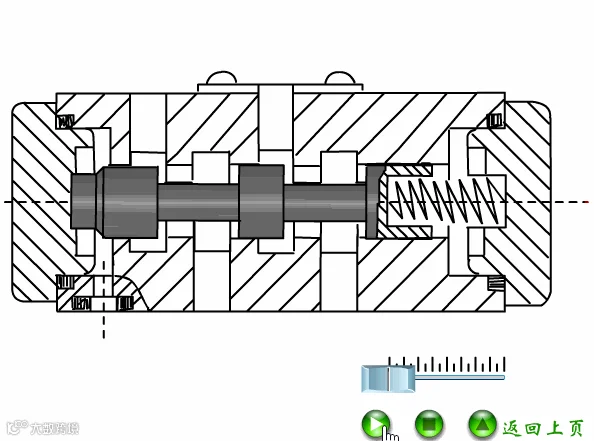

（6）机动换向阀

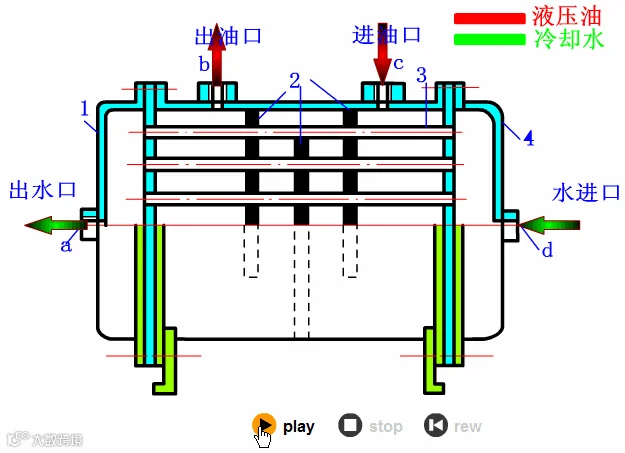

6 液压附件（1）散热器

（2）过滤器
