热镀锌和冷镀锌的区别

什么叫热镀锌

什么叫热镀锌？热镀锌（galvanizing）也叫热浸锌和热浸镀锌，是将除锈后的钢件浸入500℃左右融化的锌液中，使钢构件表面附着锌层，从而起到防腐的目的。是一种有效的金属防腐方式，主要用于各行业的金属结构设施上。热镀锌是由较古老的热镀方法发展而来的，自从1836年法国把热镀锌应用于工业以来，已经有一百七十年的历史了。然而，热镀锌工业是近三十年来伴随冷轧带钢的飞速发展而得到了大规模发展。热镀锌板的生产工序主要包括：原板准备→镀前处理→热浸镀→镀后处理→成品检验等。按照习惯往往根据镀前处理方法的不同，把热镀锌工艺分为线外退火和线内退火两大类，即湿法（单张钢板热镀锌法）、线外退火（单张钢板热镀锌法）、热镀锌 惠林（Wheeling）法（带钢连续热镀锌法） 线内退火 森吉米尔（Sendzimir）法（保护气体法）、 改良森吉米尔法、美钢联法（同日本川崎法）、赛拉斯（Selas）法和莎伦（Sharon）法。

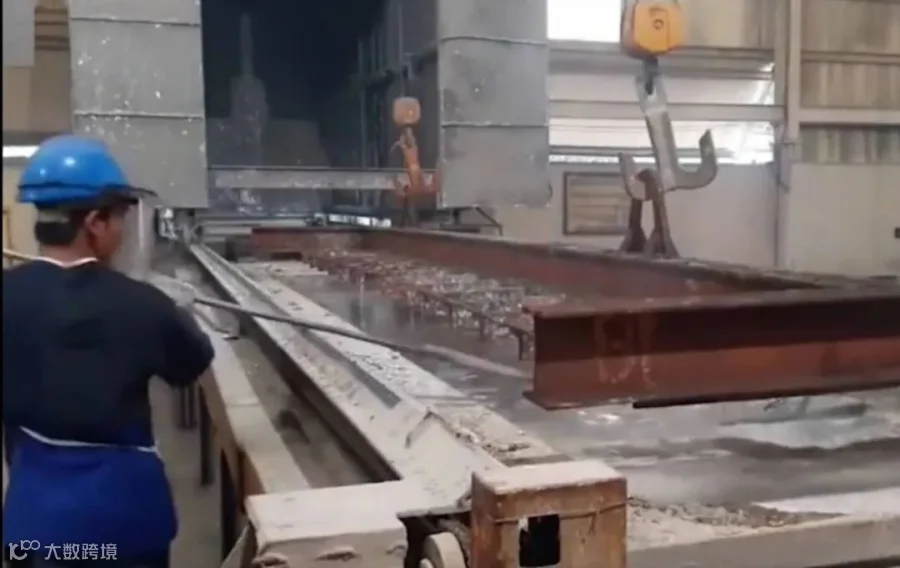

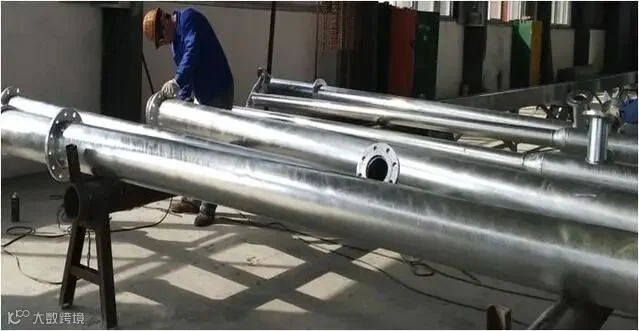

热镀锌效果图

热镀锌原理

热浸锌层是锌在液态下，分三个步骤形成的，铁基表面被锌液溶解形成锌、铁合金相层；合金层中的锌离子进一步向基体扩散形成锌、铁互溶层；合金层表面包裹着锌层。

热镀锌特性

热镀锌是怎样止生锈的：热镀锌具有较厚致密的纯锌层覆盖在钢铁紧固件表面上，它可以避免钢铁基体与任何腐蚀溶液的接触，保护钢铁紧固件基体免受腐蚀。在一般大气中，热镀锌锌层表面形成一层很薄而密实的氧化锌层表面。它很难溶于水，故对钢铁紧固件基体起着一定保护作用。如果氧化锌与大气中其它成分生成不溶性锌盐后，则防腐蚀作用更理想；具有锌—铁合金合金层，结合致密，在海洋性盐雾大气及工业性大气中表现特有抗腐蚀性；由于结合牢固，锌—铁互溶，具有很强的耐磨性；由于锌具有良好的延展性，其合金层与钢铁基体附着牢固，因此热镀锌可进行冷冲、轧制、拉丝、弯曲等各种成型工序，不损伤镀层；钢结构件热浸锌后，相当于一次退火处理，能有效改善钢铁基体的机械性能，消除钢件成型焊接时的应力，有利于对钢结构件进行车削加工；热浸锌后的紧固件表面光亮美观；纯锌层是热浸锌中最富有塑性的一层镀锌层，其性质基本接近于纯锌，具有良好的延展性。

含锌量高达96%

冷镀锌防腐原理

长效性：锌膜纯锌含量≥96%，耐盐雾≥3000小时，涂装体系具备25年以上的防腐周期，其同类产品在国外有50年以上的成功实例；环保性：不含异氰酸酯，苯类等毒性化学成份；耐辐射：本品为无机物，抗紫外线能力强；抗滑移：抗滑移系数≥0.55，可用于高强螺栓连接面的防腐；耐焊接：带涂层焊接不影响焊接质量，且涂层不受切割及焊接损伤；耐高温：持续抗高温能力为400℃，瞬间抗热为1200℃；耐低温：-60℃；快干性：23℃时表面干燥时间15分钟，实干为2小时。

工艺流程区别

冷喷锌油漆工艺：在施工工艺方面，只需要按照正常的油漆喷涂方（刷涂、辊涂、喷涂）操作即可，推荐长江高压无气喷涂，达到规定的最小膜厚40微米，最大膜厚120微米，一个完整的涂装体系可保护钢结构长达25年以上。热镀锌工艺：热镀锌是将除锈后的钢件浸入500℃融化的锌液中，使钢件表面附着锌层。

未来趋势

二者比较 同样是对钢铁起到防腐的作用，为什么要优选冷喷锌油漆喷涂方法呢？随着国家对节能环保要求的三令五申，环境保护受到越来越多人的重视，热镀锌工艺通常伴随着较高的污染，工业废气，工业废水，对环境和人体健康都有很大的影响，在环境保护政策的倡导下，出现了冷镀锌漆产品。冷喷锌油漆具有较高的固体含量，有机挥发物VOC排放较低，不会产生较大的能耗问题，防腐效果和热镀锌相当，使的镀锌像喷漆一样容易，从综合成本考虑，冷喷锌油漆将有很大的市场前景。
