技术 | 彩涂板的选择以及使用！

很多人在选购彩涂板的时候，不知道真正好的彩涂板和差的彩涂板具体区别在哪里，因为表面都差不多，而且不使用一段时间也不会出问题。对涂层的选择要考虑的要素很多，它主要包括涂层种类、涂层厚度、涂层颜色和涂层光泽度。另外，有时候还要考虑涂层的底漆和背面涂层的要求。目前用于彩色涂层钢板的涂料种类有聚酯涂层(PE)、氟碳涂层(PVDF)、硅改性涂层(SMP)、高耐侯涂层(HDP)、丙稀酸涂层、聚氨脂涂层(PU)、塑料溶胶涂层(PVC)等。

//////////////////////

由于聚酯含有活性基-OH/-COOH，极易和其它高分子化和物反应，为改良PE的耐阳光性与粉化性，以色泽保持性与耐热性优的Silicone树脂作变性反应，
和PE的变性比可于5%—50%之间，SMP提供钢板更好的持久性，其防蚀年限可长达10-12年，当然其价格也比较PE为高，

但因Silicone树脂对材质的附着性和加工成型性并不理想，因此SMP彩涂钢板并不适用于需多次成型加工的场合，大部分用于建筑屋顶及外墙。

⑶、高耐侯聚酯(HDP、Highdurable Polyster)

高耐候聚酯树脂在合成时采用含环己烷结构的单体，来达到树脂的柔韧性、耐候性和成本的平衡，采用不含芳香族的多元醇和多元酸来减少树脂对UV光线的吸收，达到涂料的高耐候性能。

涂料配方中加入紫外线吸收剂和位阻胺(HALS)提高漆膜耐候性能。高耐候聚酯卷材涂料在国外已被市场认可，该涂料性价比十分突出。

▲ 适用行业

 冶金、电力行业有色金属冶炼厂（铜、锌、铝、铅等）是最挑战彩板使用年限的，钢厂、电厂等也会产生腐蚀性的介质，对彩板的抗腐蚀要求较高。

⑷、PVC 塑料溶胶(PVC Plastisol)

PVC树脂有很好的耐水性和耐化学药品性，一般以高固形份涂装，其涂装厚度于l00-300μm之间，
能提供平滑的PVC涂膜或轻压花处理作压花涂膜;由于PVC涂膜为热可塑性树脂，具有高膜厚，能提供钢板良好的保护。但PVC耐热性较弱。

在早期在欧洲使用较多，由于其环保属性相对较差，目前使用越来越少。

⑸、氟碳PVDF

由于PVDF的化学键与化学键间，有很强的键能，因此涂料具有非常好的防蚀性和色泽保持性，在建筑工业用彩涂钢板涂料中，是属于最高级产品，
且分子量大又为直键型结构，因此除耐化学药品性之外，机械性能、耐紫外线和耐热性能也很突出。
在一般环境下，其防蚀年限可达20—25年之久。近年来，国内开始盛行以三氟氯乙烯和乙烯酯单体共聚的含氟树脂，大量应用于建筑的外墙和金属板，
由于使用易水解的乙烯酯单体和氟的含量较PVDF低30%左右，因此其耐候性与PVDF比较，有一定的差距。

▲ 适用行业

化工行业产品具有挥发性特点，容易产生酸性或碱性等腐蚀性较大的挥发性物质，遇水后容易形成露珠附着在彩板表面，对彩板的涂层产生腐蚀，并有可能进一步腐蚀到锌层甚至钢板。

02影响彩钢板的质量的要点

1、温 度
温度高涂层软化,腐蚀介质容易沾附.容易渗透到基板、高温下水中含氧量会提高,在一定温度下腐蚀速度加快。

2、湿度切口、加工损坏处的基板腐蚀属于电化学腐蚀,湿度低不容易形成腐蚀电池(即电化学回路)。

3、昼夜温差温差大容易结露,在裸露的金属上面形成电偶腐蚀的条件.另外,温差大也导致涂层冷热变形频繁,会加速涂层老化疏松、外界腐蚀介质容易渗透到基板。

4、日照时间和日照强度太阳光是电磁波，根据能量及频率的高低分为γ射线、X射线、紫外线、可见光、红外线、微波和无线电波。波和无线电波具有低能量并不和物质相互作用。红外线也属低能量光谱，它只能拉伸或弯曲物质的化学键，而不能使之断裂。可见光赋予万物丰富的色彩。UV紫外光谱属高频射线，它有比低能光谱更大的破坏力。如我们知道的皮肤黑斑和皮肤癌是由于太阳紫外线造成的。同样，UV也能破坏物质的化学键，使其断裂。这取决于UV的波长和物质的化学键强度。X射线有穿透作用，γ射线能使物质化学键断裂并产生游离的带电离子，这些对有机物都是致命的，幸亏太阳光中这些射线很少。因此，从上面看出，日照时间和强度影响涂层结构稳定性，尤其是紫外线强烈的地区。

5、降雨量和降雨的酸度降雨酸度大肯定对耐腐蚀是不利的。但降雨量则有双重作用，对墙面板及坡度大的屋面板，降雨有清洁钢板表面、冲走表面腐蚀产物的作用，但对于低坡度的屋面板以及排水不畅的部位，降雨量大则容易引起腐蚀加剧。

6、风向和风速风向和风速的作用和水类似，而且往往相伴而来、它对于材料的连接部位是一个考验，因为风会导致连接部位松动，雨水会渗透到建筑物的内部。

7、腐蚀性沉降物如氯离子、二氧化硫等对腐蚀均有加速作用，这些沉降物多发生在海边、工业污染比较严重的区域（如发电厂、冶炼厂等）。

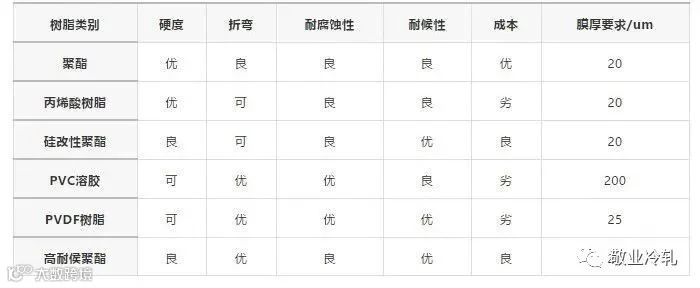

02不同涂层的性能比较表

对底漆的选择来说，最重要的因素有两条，其一考虑底漆和面漆以及基板的附着力，
其二就是底漆提供涂层大部分的耐腐蚀性能。从这个角度看，环氧树脂是不二选择。
如果考虑柔韧性、考虑耐紫外线的话，也可以选择聚氨脂底漆。
对背面涂层来说，最正确的选择就是如果彩涂钢板使用状态是单板的话，选择两层结构，
即一层背面底漆，一层背面面漆。底漆和正面相同品种，面漆选择一层浅颜色(如白色)的聚酯。
如果彩涂钢板使用状态是复合或夹心板的话，背面涂上一层粘接性和耐蚀性都优秀的环氧树脂就行。

03涂层光泽度选择

❖光泽度高低不属于涂层性能指标，和颜色一样，它只是一个表征。事实上，涂料(涂层)比较容易做到高光泽。

但是，高光泽表面刺眼白天对阳光的高反射率会引起光污染(很多现在不采用玻璃幕墙就是因为光污染)，另外，

高光泽表面摩擦系数小，容易打滑，在屋顶施工时，容易带来安全隐患;彩涂钢板在室外使用时的老化首先表示的就是失光，若需维修时，新旧钢板之间极易分辨，造成外观不良;

背面漆若是高光泽则室内有灯光时易产生光晕而造成人员视觉疲劳。因此，正常情况下建筑用彩涂钢板都采用中低光泽度(30-40度)。

04涂层厚度选择

从微观上讲、涂层是多空的组织。空气中的水、腐蚀介质(氯离子等)就会通过涂层的薄弱部分侵入，造成膜下腐蚀，进而涂层起泡并剥落。

另外，即使同样涂层厚度，二次涂层要比一次涂层致密。由于底漆和面漆的防腐蚀机理不同，不仅要规定总膜厚，还有分别要求底漆(》5μm)和面漆(》15μm)的厚度，只有这样，才能保证彩涂钢板不同部位的耐蚀性是均衡的。PVDF类产品要求的涂膜更厚。因为要提供更长的使用年限保证。对背面涂层的要求视用途而定，夹芯板只要求有一层可粘结的底漆。而成型钢板由于室内腐蚀环境因此也要求涂两层。厚度至少10μm以上涂层颜色的选择(划重点!)

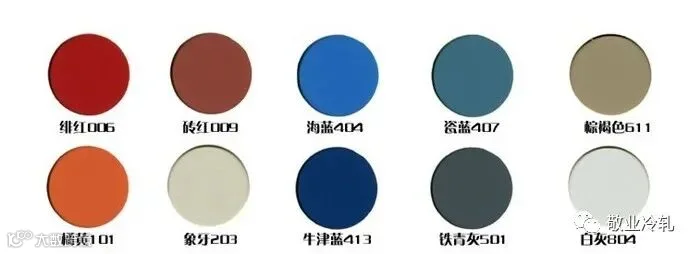

对颜色的选择主要是考虑与周围环境的匹配和业主的爱好，但从使用技术角度讲浅颜色涂料的颜料选择余地大，可选择耐久性优越的无机涂料(如钛白粉等)，而且涂料的热反射能力强(反射系数达到深色涂料的一倍)夏季涂层本身的温度相对就低，这对涂层寿命延长是有益的。

另外，即使涂层变色或粉化，浅颜色涂膜变化后与原颜色的反差小，对外观的影响就不大。而深颜色(尤其是比较鲜艳的颜色)采用有机颜色的居多，遇紫外线照射容易褪色，最短的3个月就变颜色。

据相关试验资料表明，在夏季中午外界温度最高时，白色表面比蓝色表面温度低10度，比黑色表面低19度。不同颜色对太阳光的反射能力是不同的。

05颜色反射率反射效果

  于彩色涂层钢板来说，通常涂层和钢板的受热膨胀率不同，尤其是金属基板和有机涂层的线膨胀系数差别较大，当环境温度发生变化时，基板和涂层结合界面就会发生膨胀或收缩应力，如果不能适当释放就会发生涂层龟裂。

06光泽色差原厚度现厚度

另外，在这里要说明两点目前国内市场上的选择误区：

其一、就是国内目前存在大量白色底漆。采用白色底漆的目的就是可以减少面漆的厚度，因为正常建筑用耐腐蚀底漆是黄绿色的(因此有铬酸锶颜料)，必须有足够的面漆厚度才能有好的遮盖力。这样，对耐腐蚀性是很危险的，首先底漆耐腐蚀性差，再者面漆大大减薄，不足10微米。这样的彩涂钢板看上去光鲜，用不了两年就会在不同地方产生腐蚀(切口、折弯加工处、膜下等)。

其二、就是建筑工程用彩涂钢板同一工程采用不同厂商、不同批次的彩涂钢板，在施工中看似颜色一致，但经过几年的太阳光照射后，不同涂层不同厂商的颜色变化趋势不同，导致产生严重的色差，这样的例子实在太多了。即使同一供应商的产品，也强烈建议同一工程一次订货，

因为不同批号有可能采用不同涂料供应商的产品，增加了色差产生的可能性。合理选材不仅能提高建筑物的使用寿命，还能降低成本，从而真正做到环境友好、资源节约。
