油桶用冷轧钢板及钢带
1 范围
本标准规定了油桶用冷轧钢板及钢带的分类和代号、尺寸、外形、重量、技术要求、检验和试验、包装、标志及检验文件等要求。
本标准适用于宝山钢铁股份有限公司生产的厚度为0.7～1.6mm 的油桶用冷轧钢板及钢带（以下简称钢板及钢带）。
2 规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。
GB/T 222－2006 钢的成品化学成分允许偏差
GB/T 223 钢铁及合金化学分析方法
GB/T 228.1－2010 金属材料拉伸试验第1 部分：室温试验方法
GB/T 2523－2008 冷轧金属薄板(带)表面粗糙度和峰值数的测量方法
GB/T 2975－1998 钢及钢产品力学性能试验取样位置及试样制备
GB/T 4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法(常规法)
GB/T 8170－2008 数值修约规则与极限数值的表示和判定
GB/T 20066－2006 钢和铁化学成分测定用试样的取样和制样方法
GB/T 20123－2006 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法(常规方法)
GB/T 20125－2006 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法
GB/T 20126－2006 非合金钢低碳含量的测定第2 部分:感应炉(经预加热)内燃烧后红外吸收法
Q/BQB 400 冷轧产品的包装、标志及检验文件
Q/BQB 401 冷轧钢板及钢带的尺寸、外形、重量及允许偏差
Q/BQB 408 冷成形用冷轧低碳钢板及钢带
JIS Z 2241:2011 Metallicmaterials--Tensile testing-- Method of test at room temperature
3 分类及代号
3.1 钢板及钢带的牌号及用途应符合规定。
表1
牌号 |
用途 |
SPCC-YTG |
油桶板桶盖、桶底用板 |
SPCC-YTS |
油桶板桶身用板 |
3.2 钢板及钢带的表面质量区分应符合 规定。
表2
级别 |
代号 |
较高级的精整表面 |
FB |
高级的精整表面 |
FC |
4 订货所需信息
4.1 订货时用户需提供下列信息：
a) 产品名称(钢板或钢带)；
b) 本产品企业标准号；
c) 牌号；
d) 产品规格及尺寸、不平度精度；
e) 表面质量级别；
f) 包装方式；
g) 重量；
h) 用途；
i) 其他。
4.2 如订货合同中未注明尺寸及不平度精度、表面质量级别及包装方式，则本标准产品按普通的尺寸及不平度精度、较高级的精整表面(FB)钢板或钢带供货，并按供方提供的包装方式包装。
5 尺寸、外形、重量及允许偏差
5.1 各牌号钢板及钢带的可供规格及厚度和宽度尺寸允许偏差应符合表3 的规定。
表3（单位：mm）
牌号 |
公称厚度 |
厚度允许偏差 |
公称宽度 |
宽度允许偏差 |
SPCC-YTG |
0.7~1.6 |
-4%~2% |
800~1600 |
0~+3mm（切边） |
SPCC-YTS |
5.2 其他尺寸、外形、重量及允许偏差应符合Q/BQB 401 的规定。
5.3 钢板及钢带仅接受切边状态订货。
5.4 钢带内径
通常情况下，门板用的钢带内径为610mm。订货时，如用户要求，供需双方按用途协商注明后，
钢卷的内径可选择420mm 或508mm。
6 技术要求
6.1 化学成分
6.1.1 钢的化学成分应符合表4 的规定。
表4
牌号 |
化学成分（熔炼成分） |
|||||
C |
Si |
Mn |
S |
P |
Al |
|
SPCC-YTG |
0.02~0.10 |
≤0.030 |
≤0.45 |
≤0.025 |
≤0.030 |
≥0.020 |
SPCC-YTS |
||||||
6.1.2 钢板及钢带的成品化学成分允许偏差应符合GB/T 222的规定。
6.2 冶炼方法
钢板及钢带所用的钢采用氧气转炉冶炼。
6.3 交货状态
6.3.1 钢板及钢带冷轧后经退火及平整后交货。
6.3.2 钢板及钢带通常涂油供货，所涂油膜应能用碱水溶液去除。在通常的包装、运输、装卸和储存条件下，供方应保证自制造完成之日起6 个月内，钢板及钢带表面不生锈。根据需方要求，经供需双方协议并在合同中注明，亦可以不涂油供货。对于不涂油产品在搬运、储存和使用过程中产生的锈蚀、划伤及摩擦痕等缺陷，供方将不承担相应的产品质量责任。
注：通常把产品检验文件中的签发日期规定为产品的制造完成日期。
6.4 力学性能
6.4.1 供方保证自制造完成之日起6 个月内，钢板及钢带的力学性能应符合表5 的规定。如用户对硬度有特殊要求，可在订货时商定。
6.4.2 由于时效的影响，钢板及钢带的力学性能会随着储存时间的延长而变差，如屈服强度和抗拉强度的上升，断后伸长率的下降，成形性能变差，出现拉伸应变痕等，建议用户尽早使用。
表5
牌号 |
屈服强度a（MPa） |
抗拉强度（MPa） |
断后伸长率b（A%） |
SPCC-YTG |
170~250 |
≥270 |
≥37% |
SPCC-YTS |
190~270 |
≥270 |
≥36% |
a.当屈服现象不明显时采用R(p0.2)，否则采用R(eL)。 b.试样为JIS Z 2241规定的No.5试样，试样方向为纵向。 |
|||
6.5 表面质量
6.5.1 钢板及钢带表面不得存在孔洞、表面裂纹、叠层等对使用有害的缺陷。为控制终端用户使用风险，建议用户在制桶过程中投入氦气检测。
6.5.2 对钢板及钢带允许存在少量轻微无手感的表面缺陷，不允许存在影响表面涂装的缺陷。

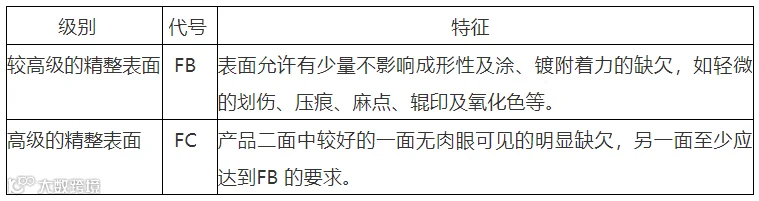

6.5.3 钢板及钢带各表面质量级别的特征应符合表6 的规定。
表6
6.6 表面结构
钢板及钢带的表面平均粗糙度Ra 按0.6μm＜ Ra ≤1.6μm 控制。
7 检验和试验
7.1 钢板及钢带的外观用肉眼检查。
7.2 钢板及钢带的尺寸、外形应采用合适的测量工具测量。
7.3 拉伸试验应按照GB/T 228.1 的方法B。为了改善测量结果的再现性，推荐采用横梁位移控制方法，测屈服强度速率为5%Lc /分钟,测抗拉强度速率为40%Lc/分钟(Lc 为试样的平行长度）。
7.4 钢板及钢带应按批验收，每个检验批应由不大于30 吨的同牌号、同规格、同加工状态的钢板及钢带组成。对于重量大于30 吨的钢带，每个钢卷组成一个检验批。
7.5 每批钢板及钢带的检验项目、试验数量、取样方法和试验方法应符合表7 规定。
7.6 供方可采用不同的检验和试验方法进行验收测试。发生争议时，应采用本标准规定的检验和试验方法及相关的技术要求进行测试。
表7
检验 项目 |
试验数量(个) |
取样方法 |
试验方法 |
化学 分析 |
1/炉 |
GB/T 20066 |
GB/T 223、GB/T 4336、GB/T 20123、GB/T 20125、GB/T 20126 |
拉伸 试验 |
1/批 |
GB/T 2975 |
GB/T 228.1 方法B |
硬度 试验 |
1/批 |
板宽四分之一处 |
GB/T 230.1 |
表面 粗糙度 |
- |
GB/T 2523 |
7.7 如有某一项试验结果不符合本标准要求，则从同一批中再任取双倍数量的试样进行该不合格项目的复验。复验结果(包括该项目试验所要求的所有指标)合格，则整批合格。复验结果(包括该项目试验所要求的所有指标)即使有一个指标不合格，则复验不合格。如复验不合格，则已做试验且试验结果不合的单件不能验收，但该批材料中未做试验的单件可逐件重新提交试验和验收。
8 包装、标志及检验文件
钢板及钢带的包装、标志及检验文件应符合Q/BQB 400 的规定。如需方对包装重量有特殊要求，应在合同中注明。
9 数值修约规则
数值修约规则应符合GB/T 8170 的规定。
敬业冷轧公司介绍
敬业冷轧公司是敬业集团投资的全资子公司，位于河北平山经济开发区北区（南甸工业区）。集团斥资47亿元兴建260万吨涂镀板项目，项目占地740亩，已建设完成的一期1450mm产线，产能120万吨。该项目由中冶京诚总设计，中冶南方、中冶京诚、中冶赛迪钢研院等国内顶尖建设设计单位参与建设，产品主要覆盖高端建材、家电、汽车等，质量及效益力争做到同装备、同行业顶尖水平。
公司地址：河北省平山县南甸镇敬业集团工业区
联系电话：0311-82888999
产品介绍
1、敬业冷轧板，广泛应用于钢桶行业、门业、电动代步车行业、汽车行业等。
2、敬业家电板具有良好的耐蚀、成型、涂装等综合性能。广泛运用于家电、建筑、钢结构、电气等行业。
3、敬业彩涂板，产品广泛应用于家电、建筑等行业。
产品优势
