如何解决振纹、凸棱、塌边等带钢卷缺陷

如何解决塌边缺陷？

1）缺陷判断

塌边（Edge droup）与凸棱有很多相似之处，也是在连退线带钢卷取以后发生，但不是连退线的原因造成。轧钢之家

与凸棱有所不同的是塌边是在钢卷的边部发生，形态是钢卷接近边部10~15mm的区域内，往边部方向直径逐步减小，给人塌下去的感觉，严重时手感明显，但轻微时手感并不明显，只有在光线下可以明显看出。

一旦钢卷打开，就会看出带钢边部有严重的浪形，无法使用。塌边也是卷取缺陷中一种难以发现，但危害很大的缺陷，有时为了发现该缺陷，必须在卷取机处立一根杆子，配以光线照射，以清楚发现，以免漏检。

2）缺陷分析

塌边是在带钢的边部厚度减薄造成的。虽然单张板子超差可能数值并不大，但在卷取时很多层带钢叠在一起，就会产生累积效应，偏差被放大，所以看起来很明显。同样，由于卷取张力的原因，会使边部缩短，所以在钢卷打开使用时，就会出现明显的浪形。

3）产生原因

对于带钢边部厚度减薄的根本原因，是在冷轧过程中产生的，由于轧辊端部接触带钢的部分受力产生变形，尺寸减小，而没有接触带钢的部分不受力不会变形，尺寸保持不变。

这样就存在尺寸由小到大的过渡区，对应的带钢边部就会出现厚度逐渐减薄的现象。解决这个问题的措施可以通过六辊轧机中间辊错开的办法消除。

4）处理措施

a.准备好样板、拍好照片，写好分析报告，向上道工序反馈；

b.在退火线的卷取机处，严格进行检验，并认真记录缺陷情况，根据标准评级，必要时将钢卷打开观察凸棱对板形的影响。

如何解决振纹缺陷？

1）缺陷形貌

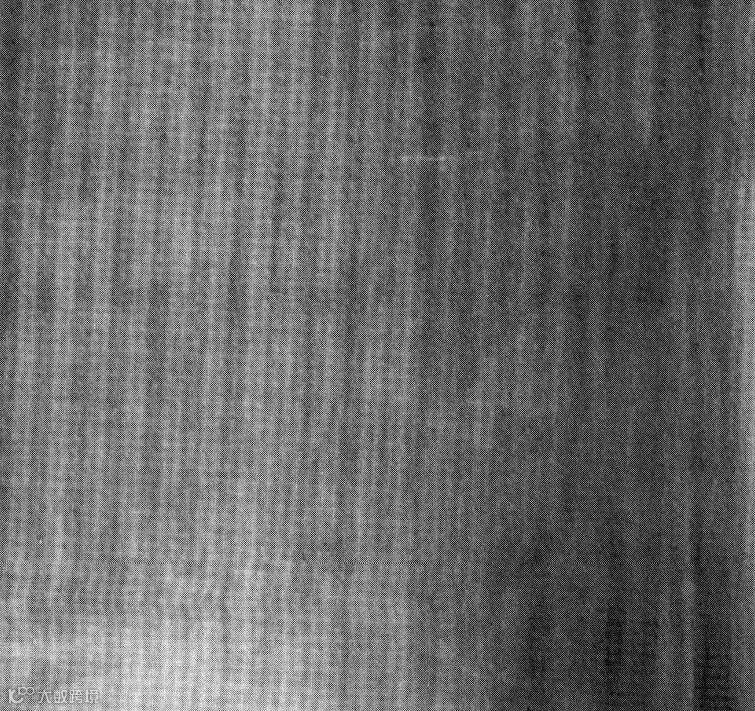

直接借助反射光线看出的严重振纹

采用油石打磨后发现的轻微振纹

2）缺陷判断

振纹缺陷在冷轧和连退平整时都可能发生，判断的根本方法是，在连退线观察振纹是在平整前发生的还是在平整后发生的，如果在线难以观察，可以取样离线仔细观察。

3）原因分析

4）处理措施

a.严格认真进行判断，出现振纹到底是在冷轧线还是在连退线发生的；

如何解决凸棱缺陷？

1）缺陷判断

凸棱又叫“抽筋”、“鼓包”等名称，在连退线带钢卷取以后发生，但不是连退线的原因造成，以此有时会就产生原因发生争论。凸棱主要在钢卷的中部发生，形态是钢卷局部凸起，严重时手感明显，但轻微时手感并不明显，只有在光线下可以明显看出。

看起来，凸棱缺陷在卷取状态下的影响并不大，但一旦钢卷打开，就会看出带钢在钢卷发生凸起处有严重的浪形，无法使用。凸棱是卷取缺陷中一种难以发现，但危害很大的缺陷，有时为了发现该缺陷，必须在卷取机处立一根杆子，配以光线照射，以清楚发现，以免漏检。

2）缺陷分析

 凸棱是由于带钢在横向上，局部厚度超差造成的。虽然单张板子超差可能数值并不大，但在卷取时很多层带钢叠在一起，就会产生累积效应，偏差被放大，所以看起来很明显。

进一步而言，由于卷取张力的原因，会使凸起处拉长，造成局部的长度超过其它部分，所以在钢卷打开使用时，就会出现明显的浪形。

为什么轧硬卷不会出现凸起呢？这是因为轧硬卷硬度大，在卷取时不易变形，带钢层与层之间不太严实，所以就不会凸起，而退火之后带钢变软了，卷取时易于产生变形，就出现了凸起。轧钢之家

3）产生原因

对于带钢中部的局部厚度偏差的根本原因，有可能是连铸时产生的，也有可能是热轧或冷轧时产生的。如果在连铸时板坯里存在线性元素偏析，局部硬度偏大，在热轧时就会产生局部厚度超差。

如果在热轧或冷轧时轧辊由于冷却或硬度不均匀，局部直径减小，也会产生局部厚度超差。存在局部超差的情况，往往在冷轧时不能消除，就会在轧硬板的同样位置出现厚度超差。轧钢之家

4）处理措施

a.准备好样板、拍好照片，写好分析报告，向上道工序反馈；

b.在退火线的卷取机处，严格进行检验，并认真记录缺陷情况，根据标准评级，必要时将钢卷打开观察凸棱对板形的影响。
