本钢浦项冷轧薄板有限责任公司是本溪钢铁集团公司与韩国浦项钢铁株式会社共同出资兴建的冷轧厂。其中连续退火机组引进日本JFE公司连续退火技术，主要生产高质量汽车板和家电板。其样板机组是JFE水岛2#CAL线。引进的连续退火机组除拥有原有的新技术外，设备更加紧凑，维护更方便，能源消耗更经济。该生产线是在国内继宝钢1800mm连续退火机组投产后的又一条大型化连续退火机组。
连续退火机组引进合同于2003年11月签订，2005年3月开始设备安装，2006年7月正式投产，2006年12月考核验收结束，2007年6月达到设计生产能力。该机组由日本JFE公司设计，关键设备从日本引进，国内设备由JFE公司设计、监造。电气控制系统由日本TMEIC公司设计、制造。
一、产品品种和规格
可生产980MPa级以下的冷轧板。生产的品种包括：CQ、DQ、DDQ、EDDQ、SEDDQ、CQ-HSS、DQ/DDQ-HSS、BH-HSS、DP、TRIP等。
项目 |
原料 |
成品 |
生产能力（t） |
931,100 |
907,800 |
带钢厚度（mm） |
0.3~2.5 |
0.3~2.5 |
带钢宽度（mm） |
800~1870 |
800~1850 |
钢卷内径（mm） |
508/610 |
508/610 |
钢卷外径（mm） |
900~2560 |
900~2150 |
钢卷重量（t） |
Max. 48 |
Max. 30 |
二、机组主要技术参数
项目 |
工艺参数 |
最大小时产量（t/h） |
234 |
入口段最大速度（m/min） |
650 |
工艺段最大速度（m/min） |
450 |
出口段最大速度（m/min） |
650 |
焊接周期（sec） |
Max.65 |
最高退火温度（℃） |
860 |
最大冷却速度（℃/sec） |
50 |
平整机换辊时间（sec） |
90/160 |
出口飞剪最大速度（m/min） |
80 |
入口活套长度（m） |
904 |
出口活套长度（m） |
1135 |
检查活套长度（m） |
100 |

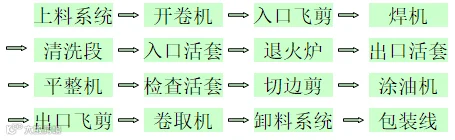

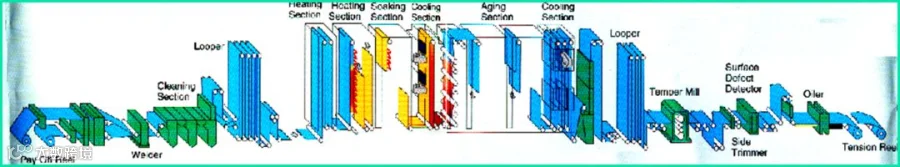

三、机组主要工艺流程

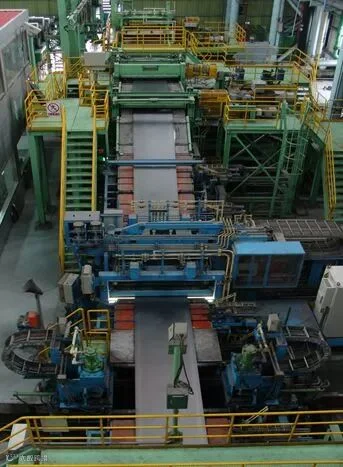

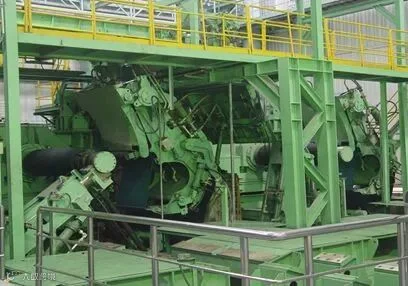

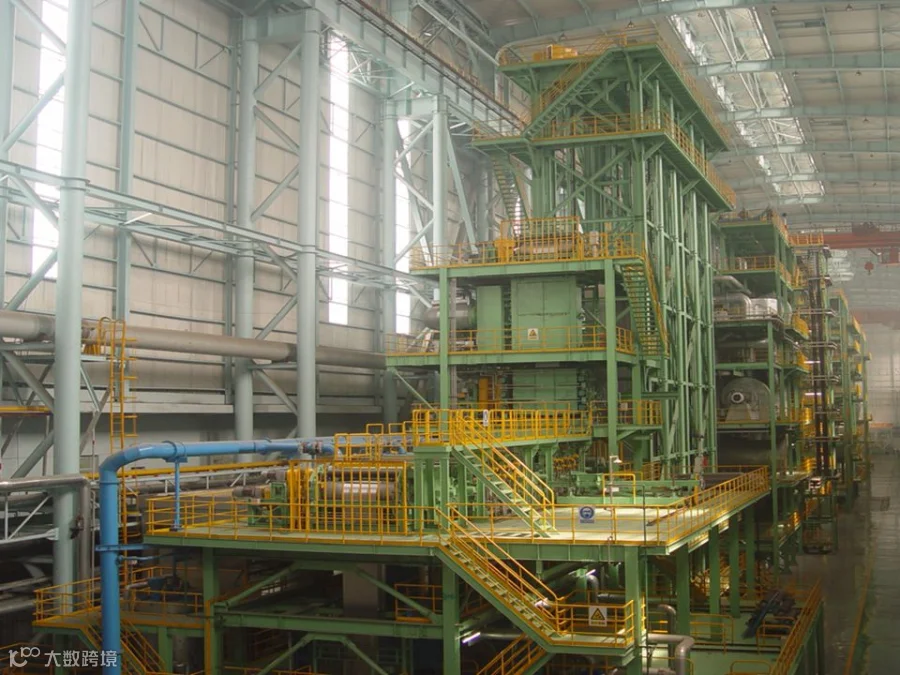

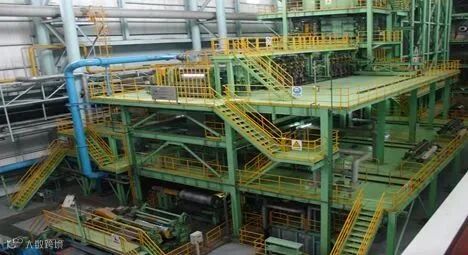

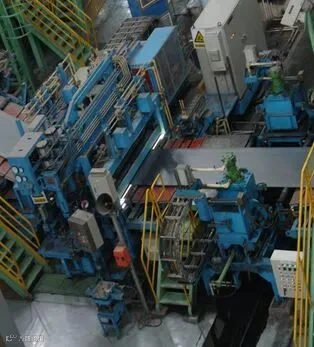

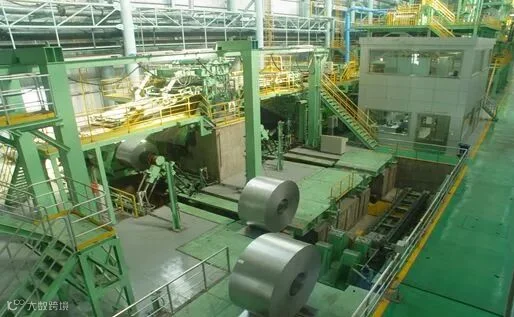

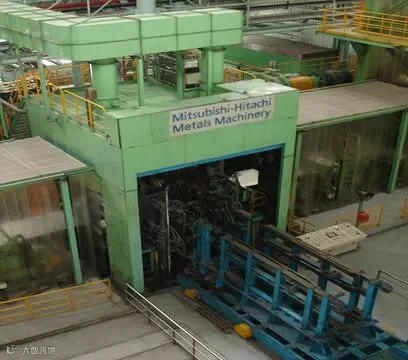

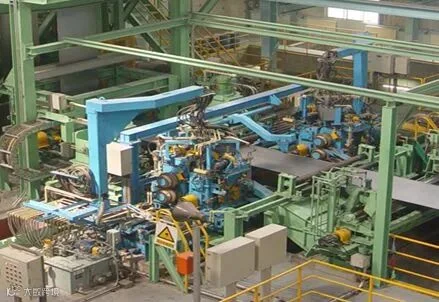

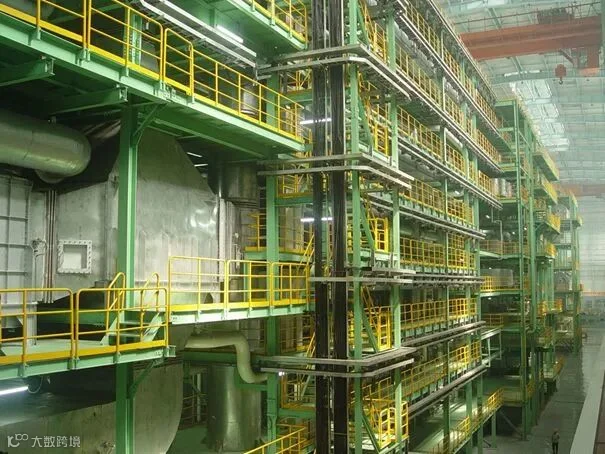

四、主要设备展示
