“ 悬臂堆料机需要进行优化设计，以合理减轻重量”
01
—
模型简化原则及计算说明
1.1、建模时不计焊缝体积；
1.2、焊缝的质量为理想状态；
1.3、忽略不重要区域的小孔及小尺寸结构；
1.3、忽略工艺结构；
1.4、此计算为静态载荷状态下线性计算；
1.5、计算结果不含焊缝的残余应力。
02
—

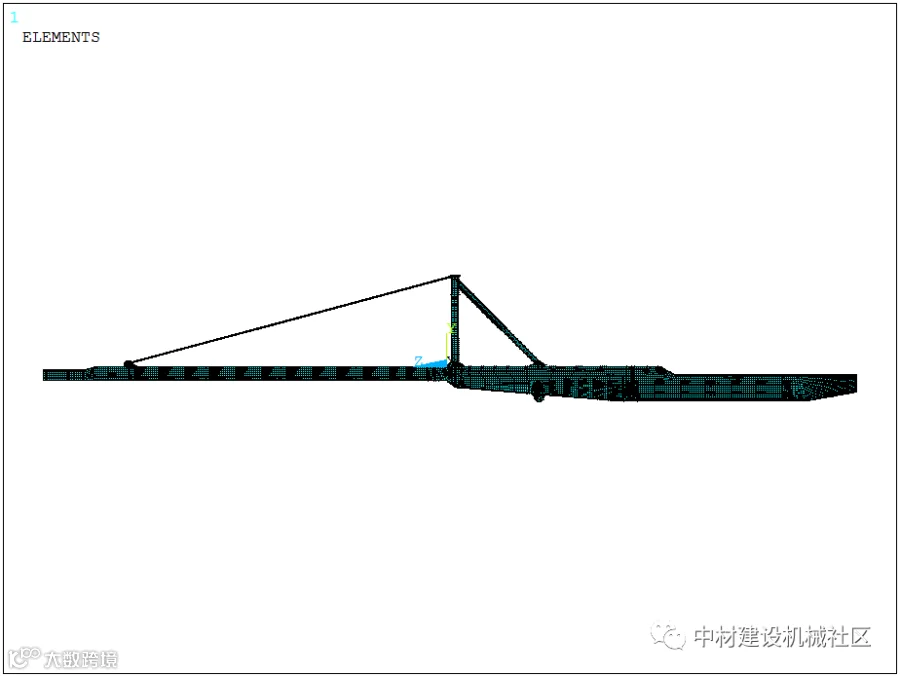

模型
材料：Q235
其材料特性为(20℃):
弹性模量：E = 201000MPa
泊 松 比：μ = 0.3
密 度 ：ρ= 7850kg/m3
屈服强度为：235MPa(厚度小于16mm时)
225MPa(厚度为16mm至40mm)。
以上数据来源于标准：GB/T 700-2006，GB/T 1591-2008，GB 150.2-2011
03
—

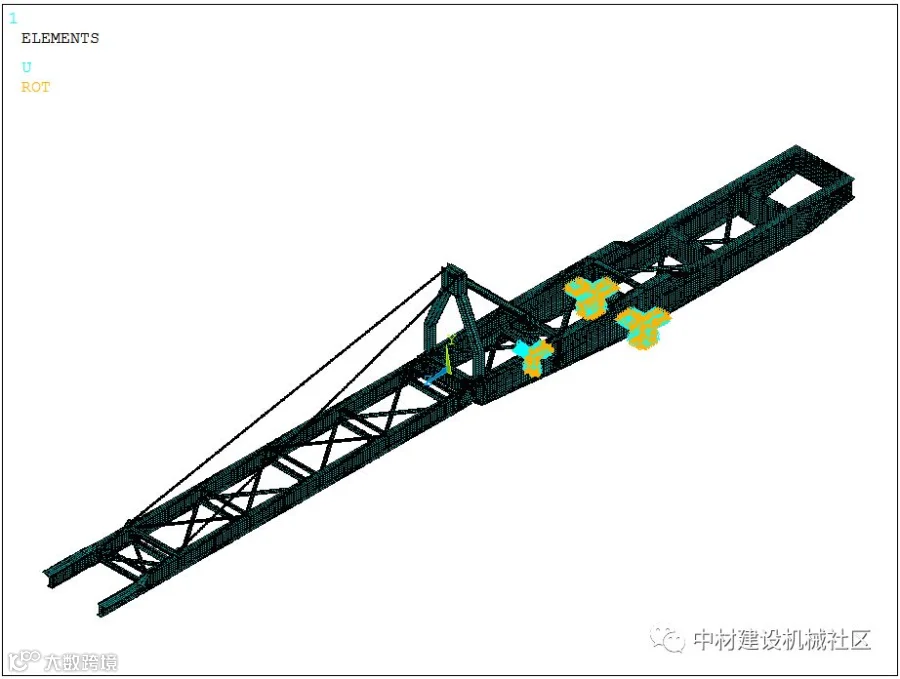

边界条件
约束：悬臂尾部的下部约束。
载荷：悬臂自重，悬臂上平台栏杆、物料、皮带和悬挂的配件等对悬臂的载荷，配重等。
04
—

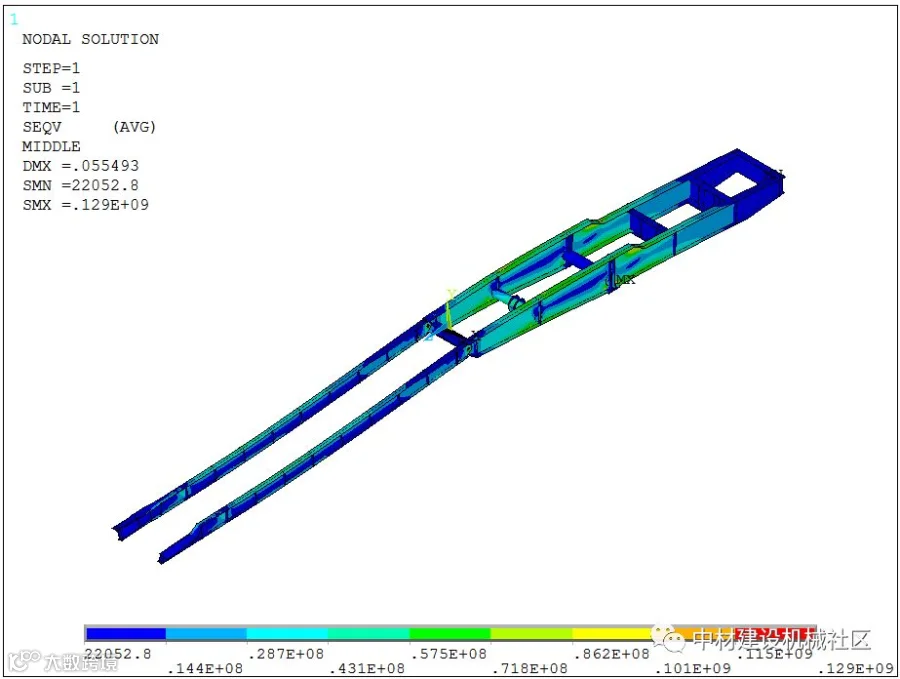

计算结果

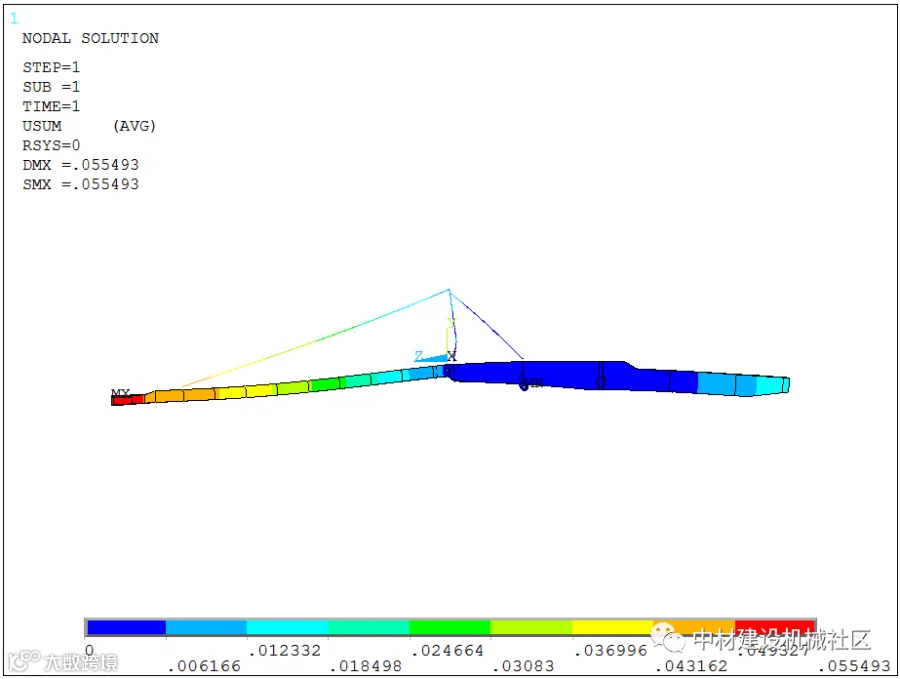

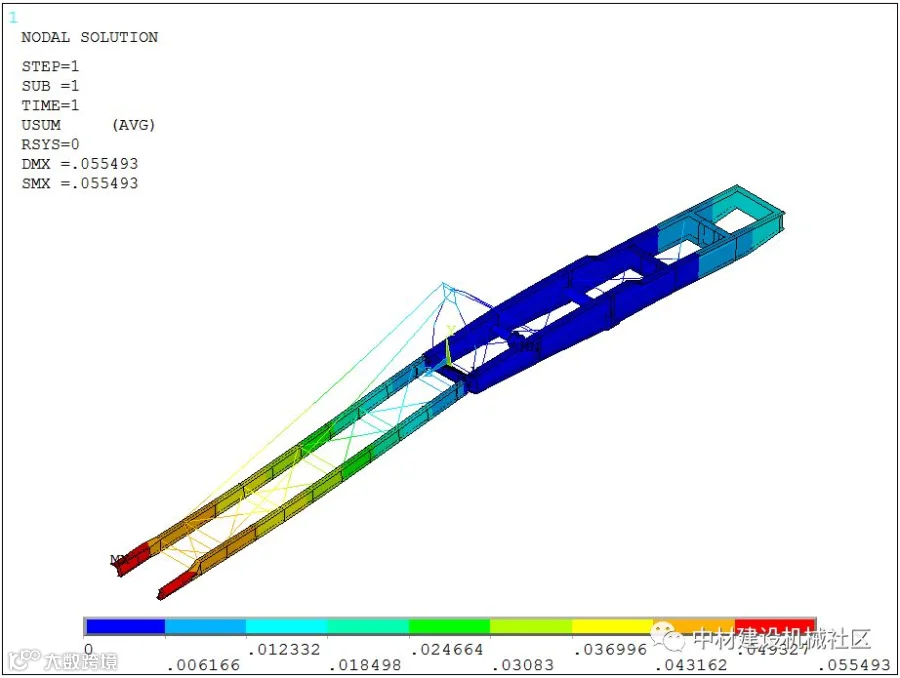

4.1、变形量：最大综合变形量约为55mm

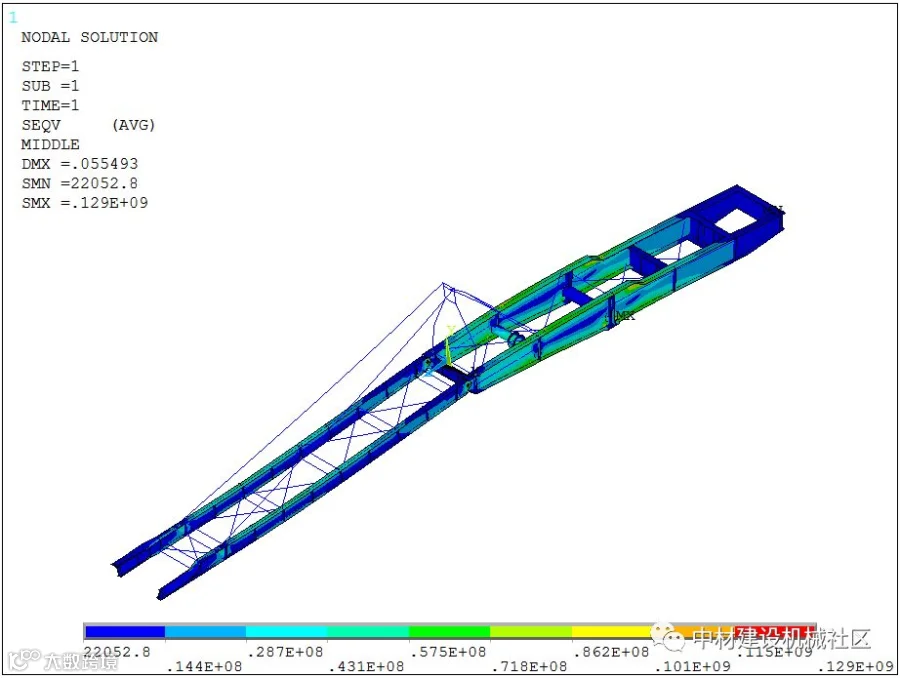

4.2、应力：最大等效应力为129MPa，应力集中点；

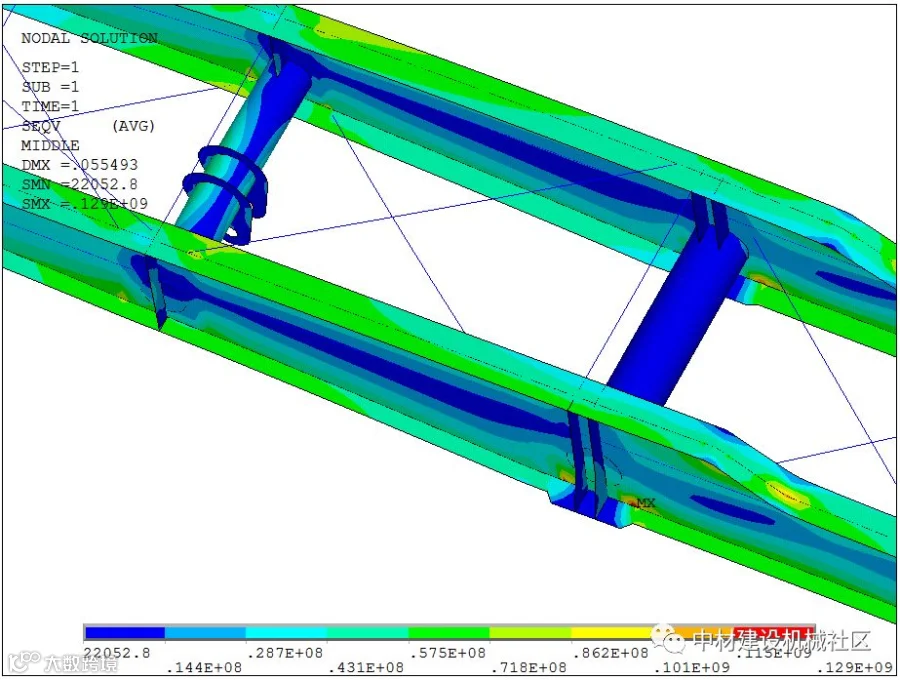

4.3、悬臂梁部分的最大等效应力为129MPa，应力集中点；

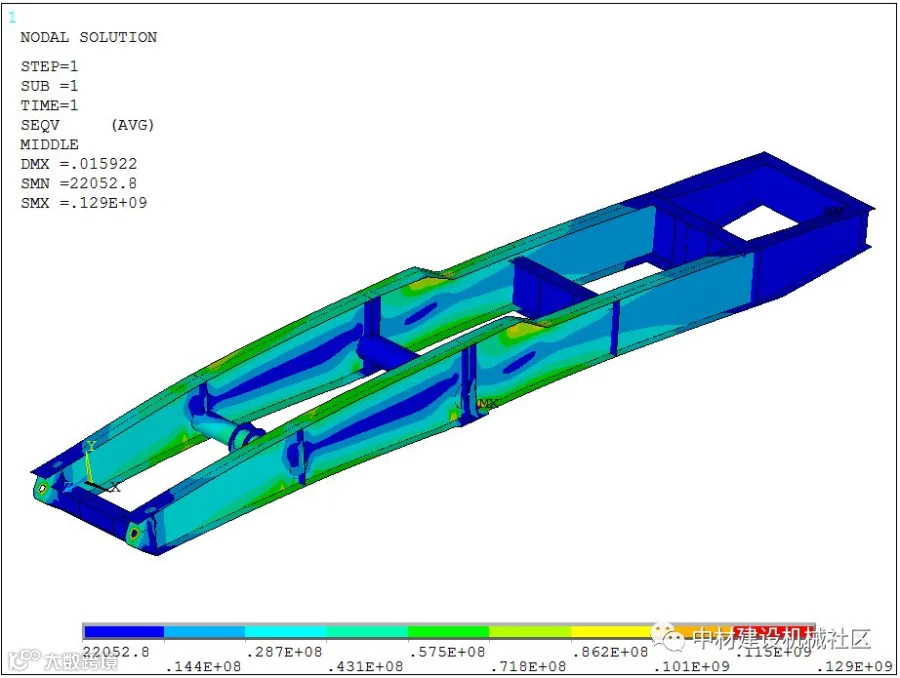

4.4、悬臂尾部部分的最大等效应力为129MPa，安全

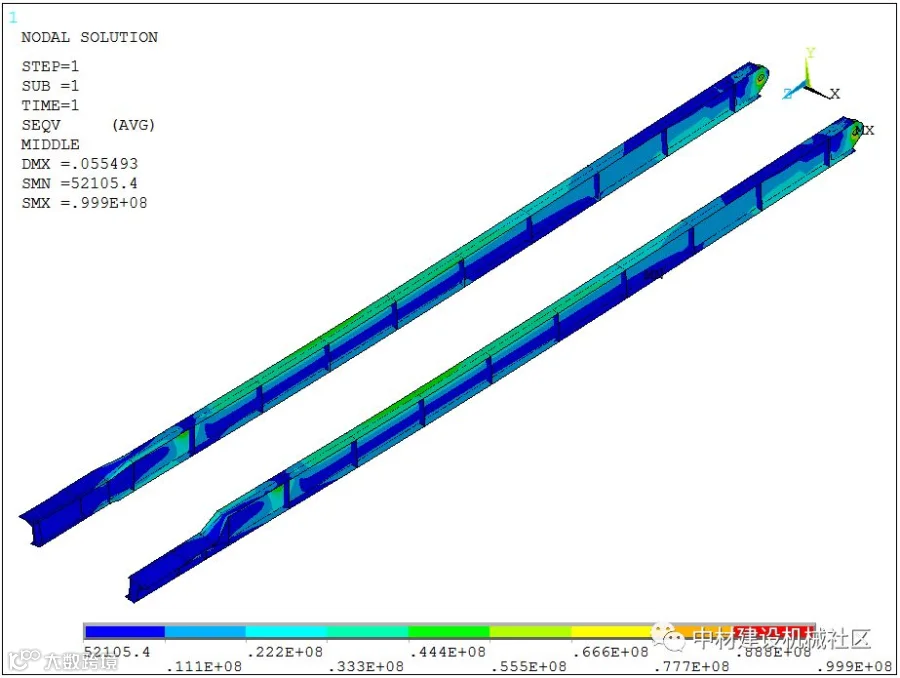

4.5、悬臂头部部分的最大等效应力为99.9MPa，安全

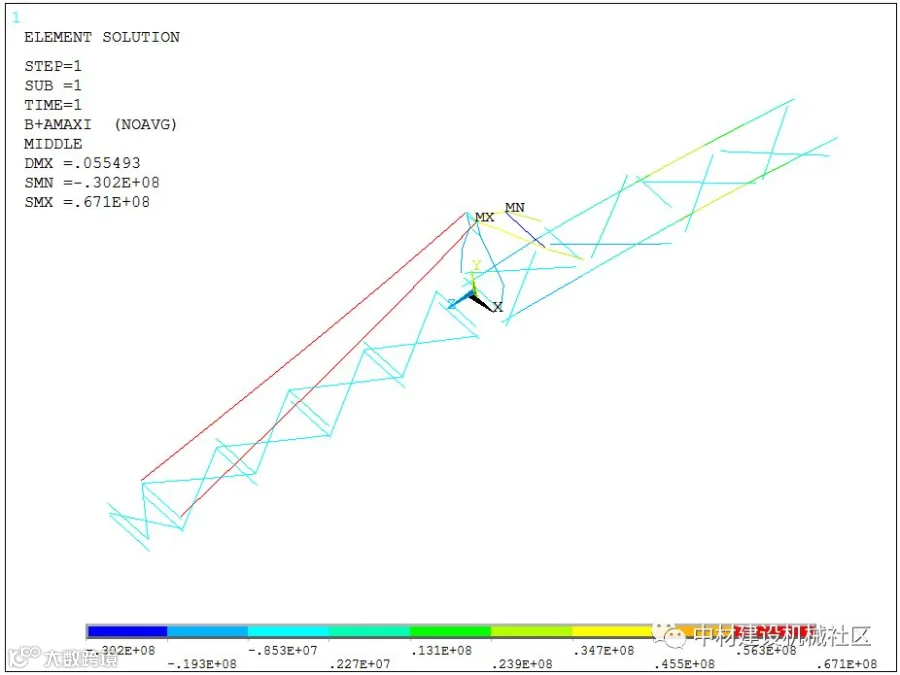

4.6、悬臂斜拉和加强筋部分的最大应力为67.1MPa，安全
05
—
结论
综上所述，该悬臂结构的强度满足要求，变形量偏大。
悬臂头部部分变形量偏大，可以通过进一步拉紧钢丝绳解决。
