1989年，IBM科学家首次用扫描隧道显微镜在镍晶体表面移动35个氙原子拼出"IBM"，实现人类原子级操控突破。37年后，MIT与橡树岭国家实验室团队取得革命性进展：通过改造扫描透射电子显微镜，一束高能电子可在室温空气中精准操控原子位置，仅用40分钟就在硫溴化铬晶体内部刻入四万余个人工缺陷阵列，构建出自然界不存在的稳定"人造晶体"。该成果已于5月13日发表于《自然》杂志。

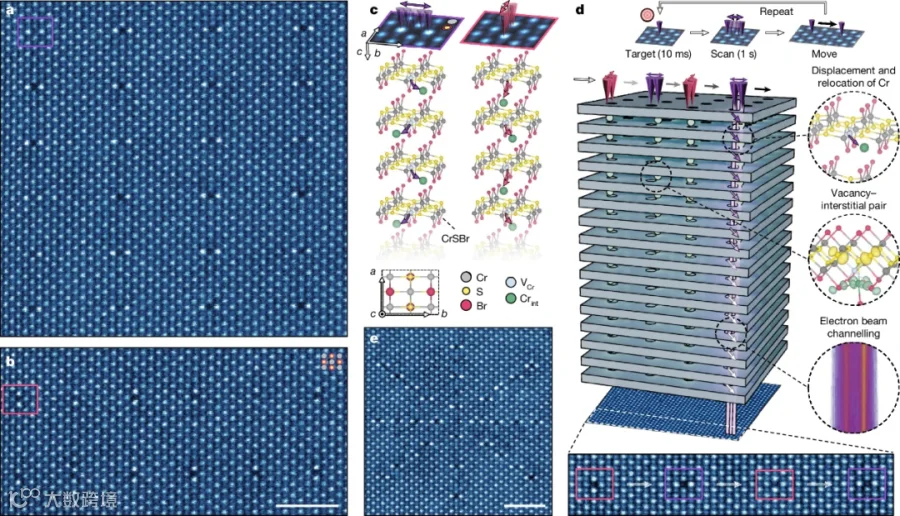

硫溴化铬人造晶体结构示意图
一项37年的未竟之事
1959年，费曼在《底下还有大量空间》演讲中提出"操控原子设计新材料"的设想，奠定纳米科技基础。1989年IBM团队实现表面原子操控，但此后数十年技术始终受限于三维操控能力不足、环境稳定性差及效率低下等瓶颈，难以满足量子器件实用化需求。

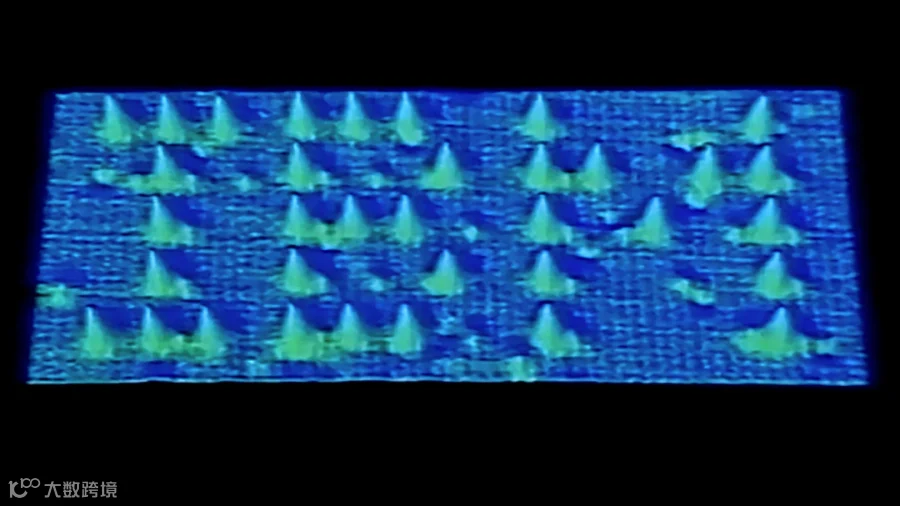

艾格勒团队原子排列实验成果
把电子显微镜反过来用
研究团队创新性地将扫描透射电子显微镜（STEM）改造为原子操纵工具。关键突破在于开发"自适应锁定"算法，实现亚20皮米级精度的电子束定位。电子束以类似半导体光刻的原理，在晶格内部精准推动原子列，使三维原子操控成为可能。

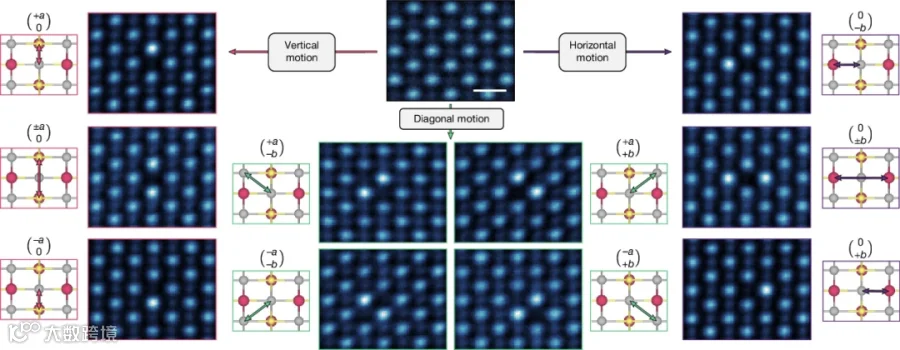

多向铬原子操控过程图解
在硫溴化铬中刻下四万个缺陷
团队选用13纳米厚的硫溴化铬（CrSBr）层状磁性半导体晶体作为实验平台。该材料在常温空气中能稳定保持磁性与半导体特性。在150×100×13纳米区域内，电子束仅用40分钟就精确排列超4万个"空位-间隙对"缺陷，构建出新型介观尺度人造晶体。理论计算证实，这些按图案排布的缺陷会形成可调控的电子态关联网络。

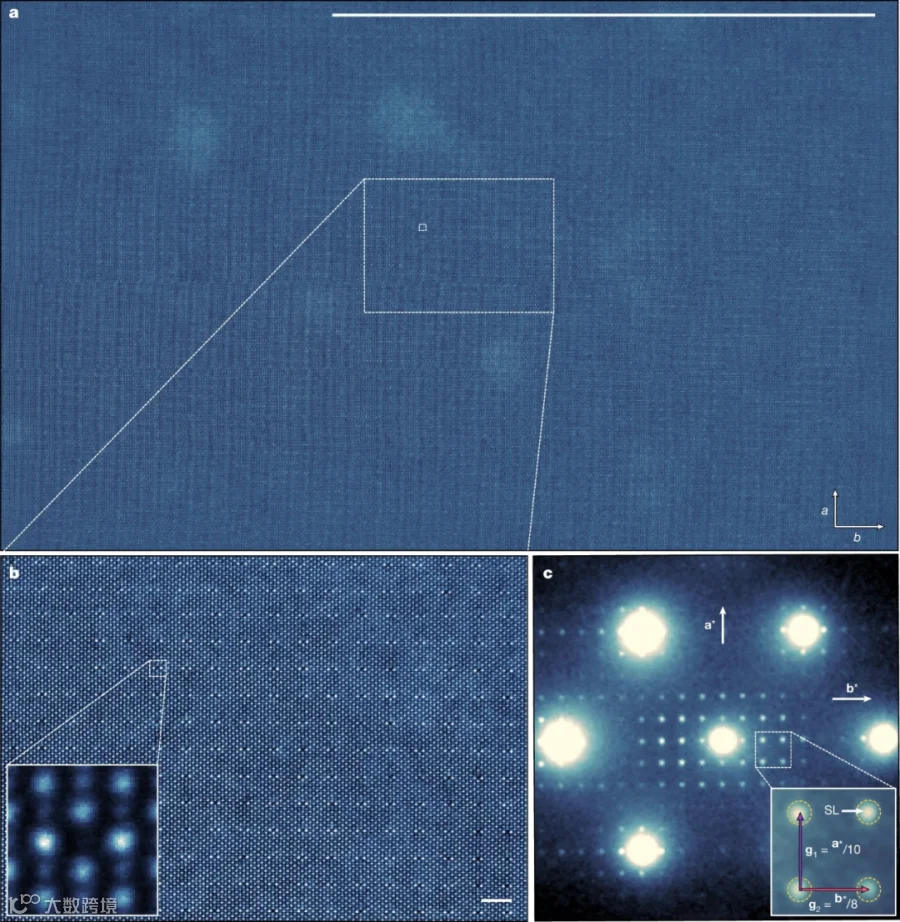

三维人造晶体结构示意图
点燃原子锻造炉的第一把火
相比哈佛的悬浮原子阵列和微软的半导体-超导异质结路线，MIT新技术首次实现"三维固体内部、按设计图、批量"的原子操控。其突破性在于：① 将操控能力延伸至晶体内部，缺陷受晶格保护可在常压常温稳定存在；② 效率提升千倍级，使探索原子集体行为成为可能。该技术为可编程物质奠定基础，未来可应用于固态量子比特、量子模拟器及高密度存储器件研发。目前团队已申请两项核心技术专利，但材料适用范围及原子重排能力仍需拓展。

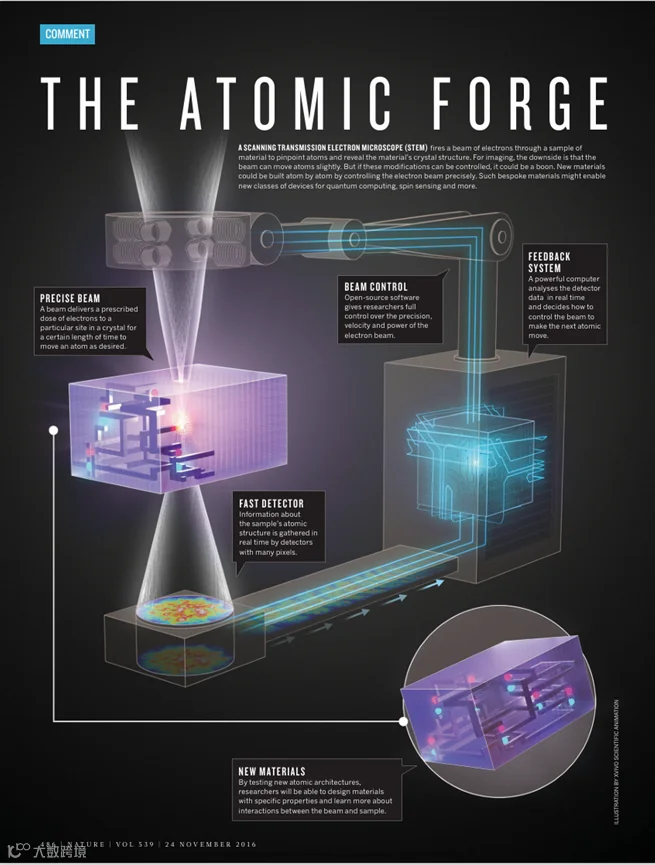

近四十年来，从表面原子排列到三维晶体内部精准刻画，人类终于将费曼畅想的"原子锻造"推向工程现实。正如2016年《自然》所呼吁的"点燃原子锻造炉"愿景，可编程物质时代正悄然来临。
