1、根据模具大小分为四个工位： A、B、C、D
A工位模具（1/2 "） 直径0---12.7mm
B工位模具（1-1/4"） 直径12.8---31.7mm
C工位模具（2"） 直径30.8---50.8mm
D工位模具（3-1/2"） 直径50.9---88.9mm
E工位模具（4-1/2"） 直径89 ---114.3mm
2、模具形状及代码
RE—长方刀 RO—圆形刀 SQ—正方刀
OB—长圆刀 CR—外圆角刀 DD—双D刀
SD—单D刀 SP—特殊刀
3.模具数据参数
① A、B工位冲头整体标准高度为207.5mm,此高度为去除导套的实 际尺寸。
② C工位冲头标准高度为96.5mm。
③ D工位冲头标准高度为84.5mm。
④ 所有下模高度为30.2mm。
★ 当磨损维修后须对模具进行检查、调整；
★ 特殊模具的高度需根据板厚的不同测试出准确的数据；
4.模具的维护及保养
① 当模具的刀刃发生磨损时，应即时进行维修，维修时切记不可温度过高，以免使模具退火，可边研磨边加冷却液，研磨深度不是越多越好，要尽可能刚好，以保证模具的正常使用寿命。
② 维修完成的模具必须对其进行退磁，以免使用过程中发生带料压伤。 ③ 装配模具时须对模具加油润滑。
④ 必须定期对模具进行清洗，清洗时使用煤油，整套模具须将导套拆开来进行清洗，时间定为一个月一次。

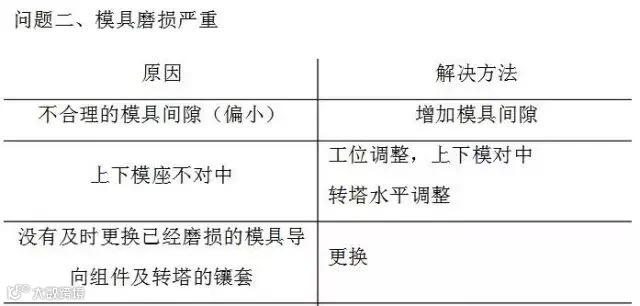

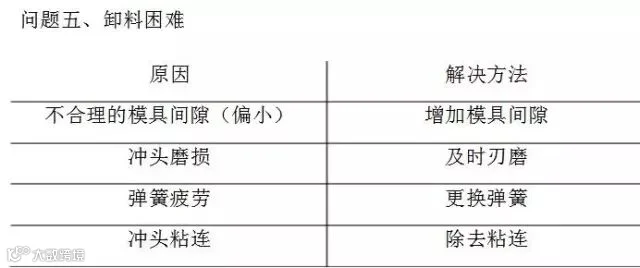

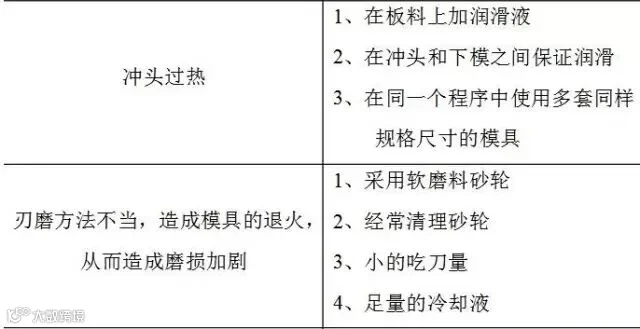

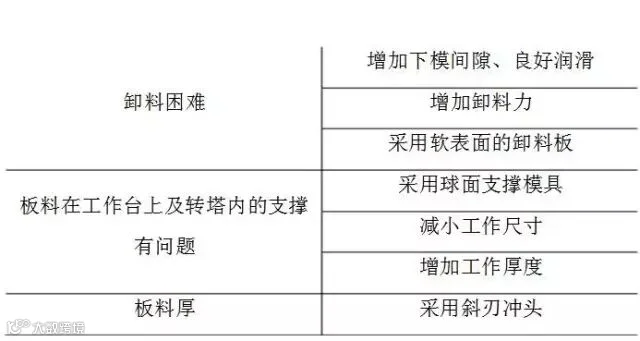

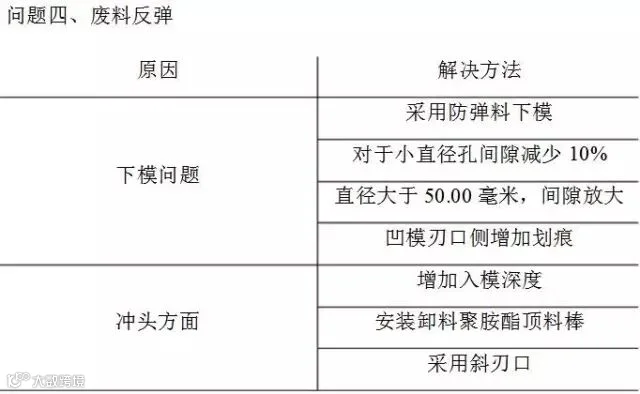

数控冲床模具使用过程中经常出现的问题及解决方法汇总
