一：网络组态

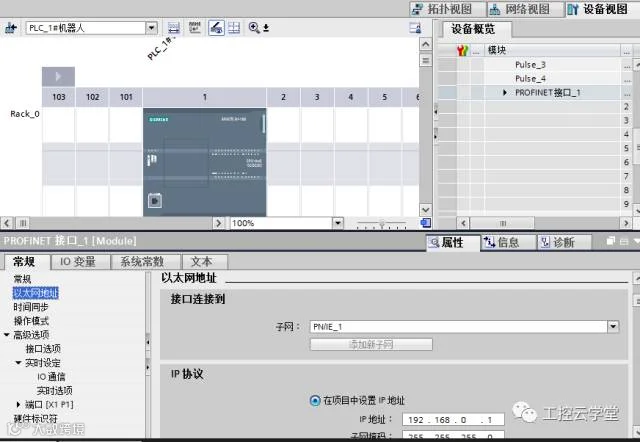

1.在西门子博途软件中做PLC硬件组态，设置以太网连接。

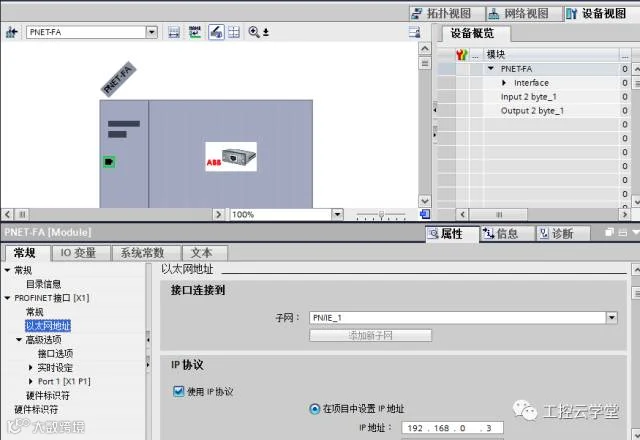

2.事先在博途软件中加载机器人相应的GSD文件（DSQC688），然后在硬件配置中组态机器人，配置通讯映像区模块。

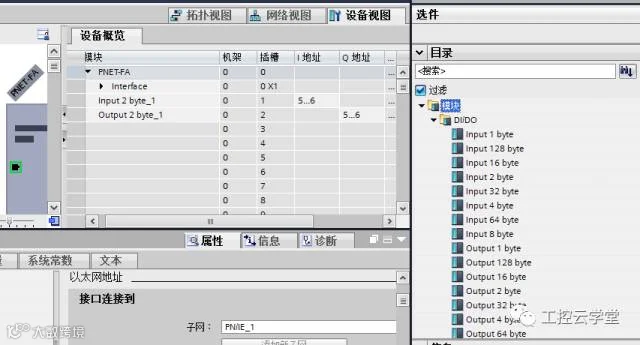

注意：此处配置的为两个字节的输入模块跟两个字节的输出模块，在机器人试教器上的设置要对应。
二：机器人试教器上的设置

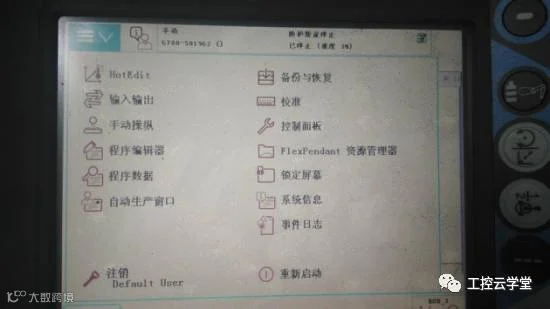

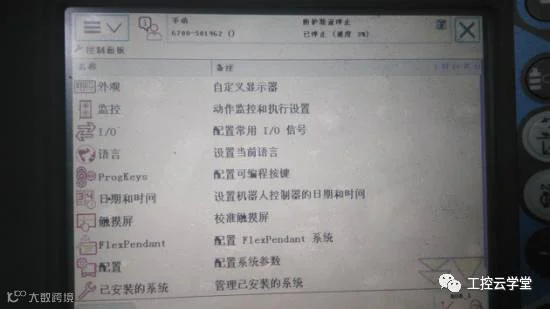

1.控制面板
2.配置

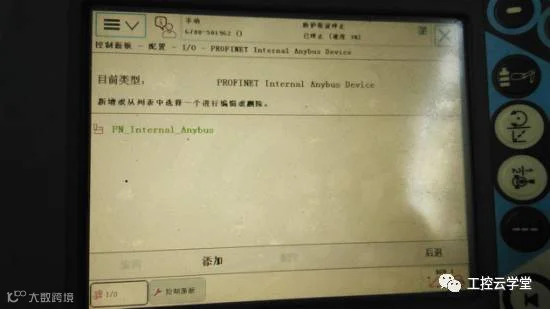

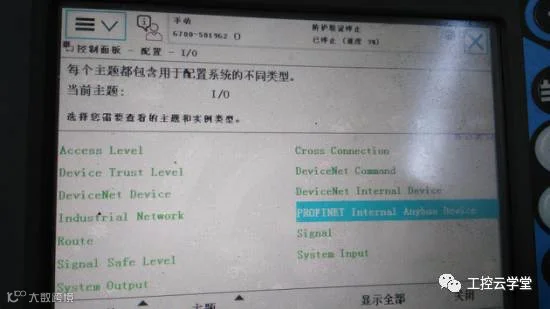

3.PROFINET internal Anybus Device
4.PN_internal anybus

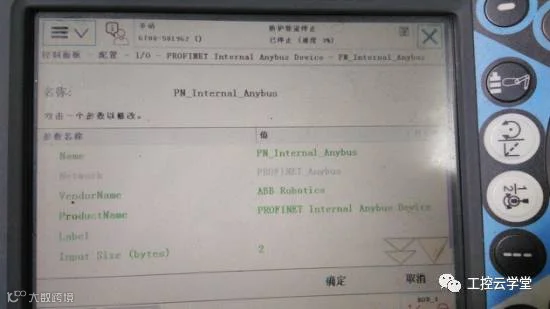

5.PN_internal anybus 设置：
注意：Input size(bytes) 与Input size(bytes)后面的数字“2”代表这通讯的数据量，要跟前面提到的在博途软件中配置机器人模块时选择的想对应。（在博途软件中配置了2个字节，在此处就填“2”,如果前面选择64个字节，那么此处就应该是“64”）。其他名称都可以不用更
改用默认名称。

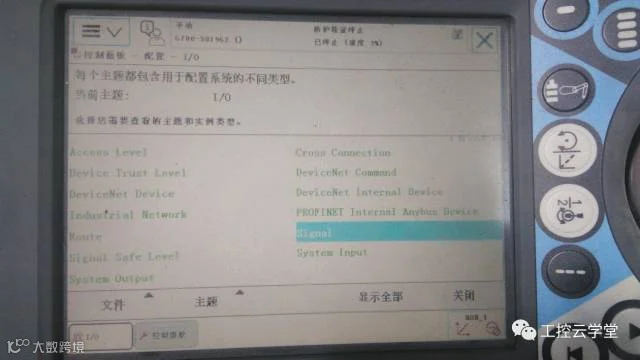

6.上述5完成后返回上一层 然后选择“Signal”

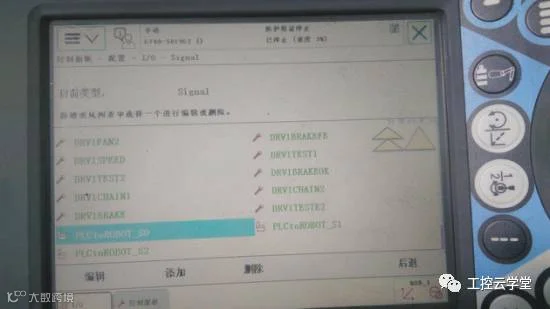

7.做信号配置
点击“添加”进入到下一个画面：
1.）Name:设置信号名称，点击后修改。

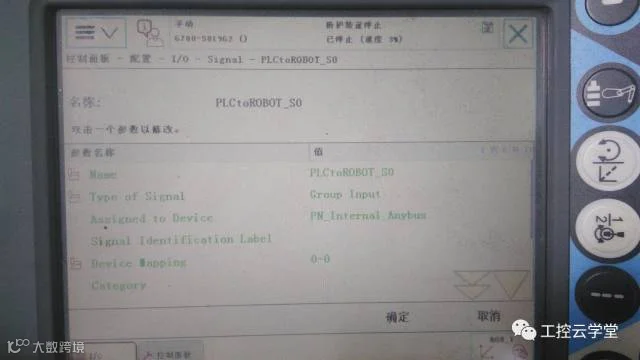

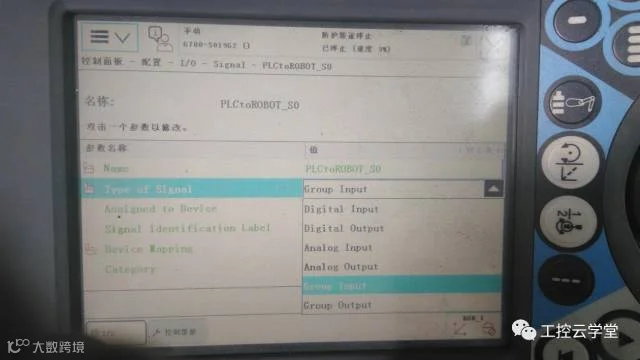

2.）Type of signal:选择信号类型，如下图，选择“Group input”为数组数字量输入。
Digital input:数字量输入
Digital output:数字量输出
Analog input:模拟量输入
Analog output:模拟量输出
Group input:数组输入
Group output:数组输出

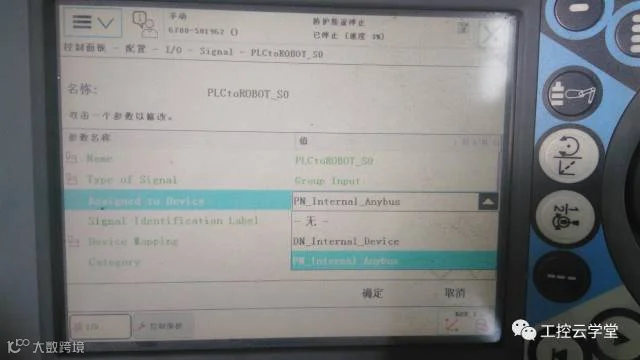

3.）Assigned to device 选择“PN_internal_anybus”

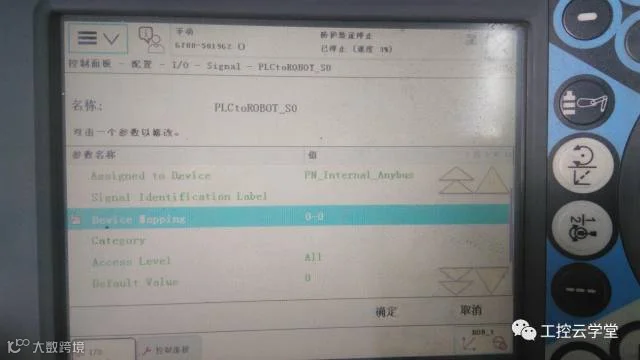

4.)Device mapping
选择“0”指定数据的第一个位的数据。“0-0”同样也是第一位的数据。
选择“0-3”指定接收数据的第一位到第四位的数据。
