模具设计中，如遇到产品倒扣比较小且模具结构空间非常有限时，可以考虑以下结构形式，以达到模具结构的简洁和实用。

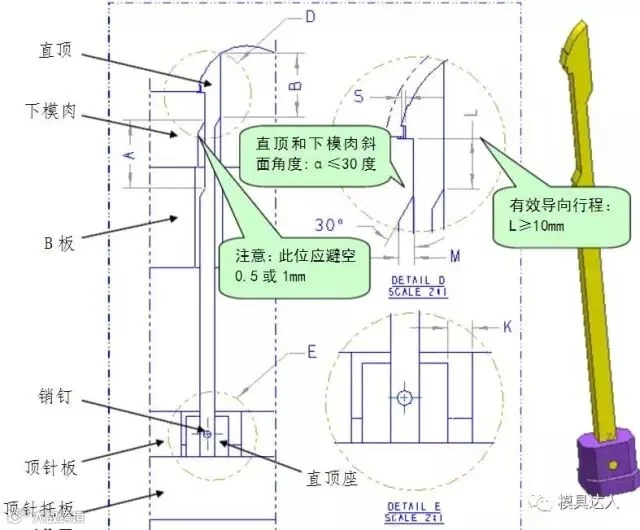

一、结构图如下：
二、动作原理：
开模完成后，由顶棍推动顶针组板及直顶运动，当直顶斜面碰到下模肉上的斜面时，由于斜面的作用，迫使直顶向脱扣方向移动而脱出扣位，最后顺利顶出产品。
三、适用范围及尺寸规范：
此结构适用于小型模具或批量比较小的实验模；倒扣S≤2MM，斜顶运动空间不够的场合，可简化后模顶出机构。
尺寸规范：
<1>:直顶和下模肉斜面角度α≤30度
<2>:M≥S+2mm；
<3>:A≥B+3mm；
<4>:K≥M+3mm；
<5>:有效导向行程:L≥10mm
