【行业技术】三面螺纹产品、一出八的模具,如何设计抽芯呢?

【行业技术】三面螺纹产品、一出八的模具,如何设计抽芯呢? 华准工研院
2018-01-31
0
导读:三面螺纹产品3D图▼保证流道的平衡性▼前模仁▼后模仁▼两侧螺纹抽芯▼两侧螺纹抽芯运动▼齿轮旋转动画▼螺纹运动

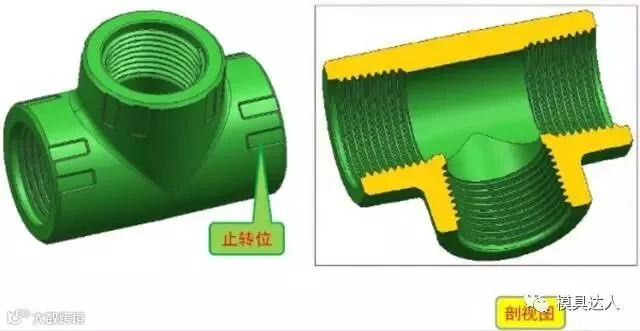

三面螺纹产品3D图

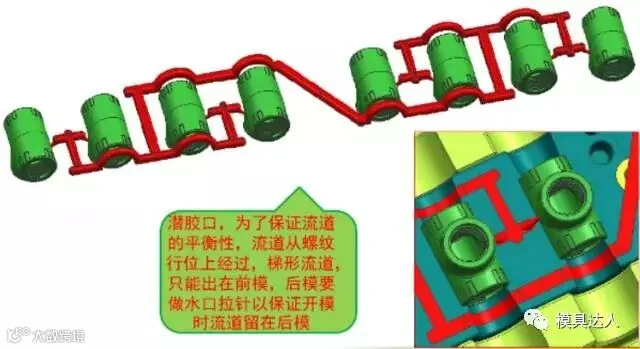

保证流道的平衡性

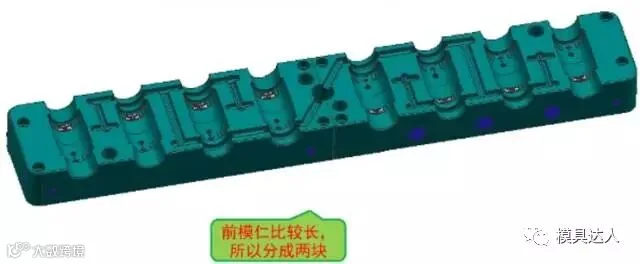

前模仁

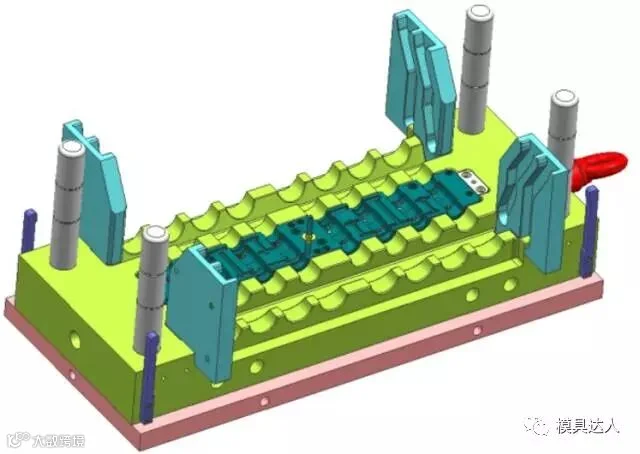

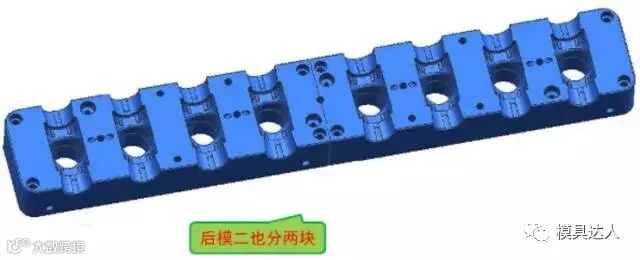

后模仁

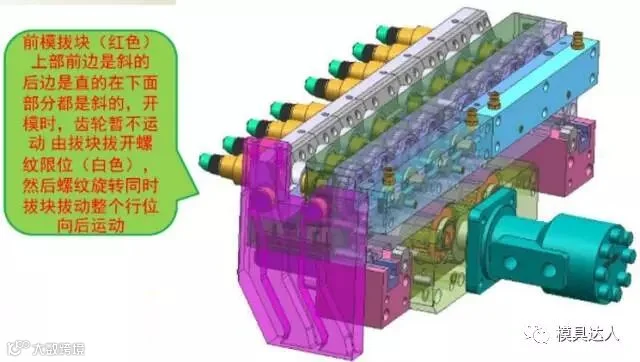

两侧螺纹抽芯

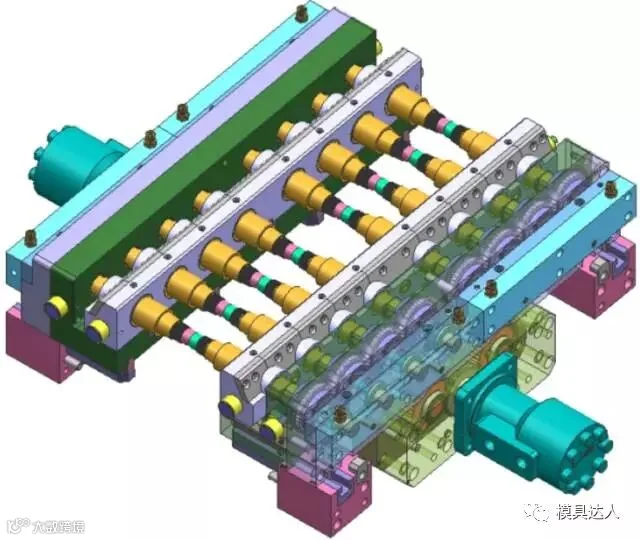

两侧螺纹抽芯运动

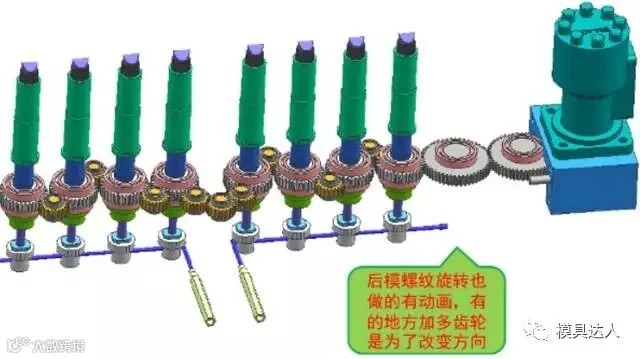

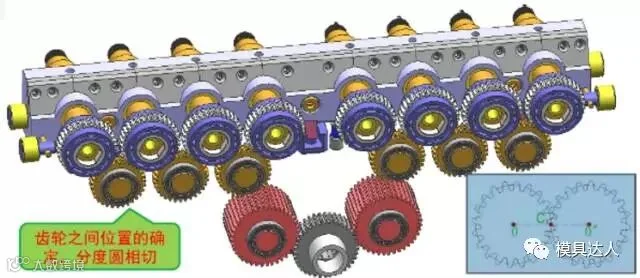

齿轮旋转动画




螺纹运动原理




后模螺纹抽芯




后模运动

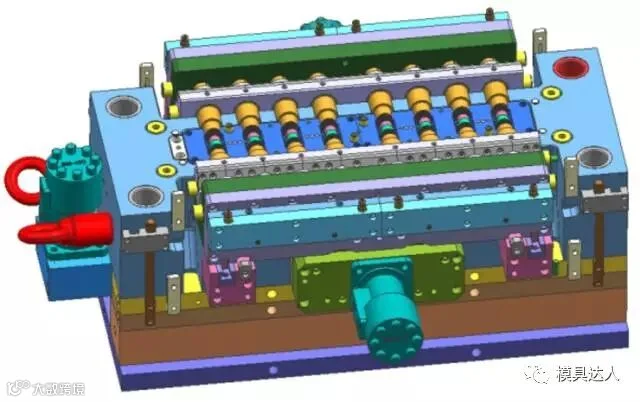

整体前模




整体后模

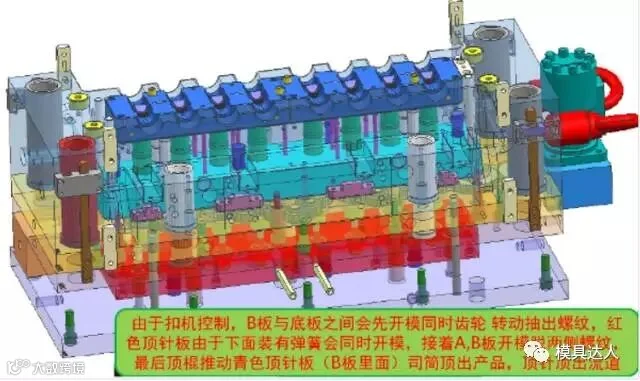

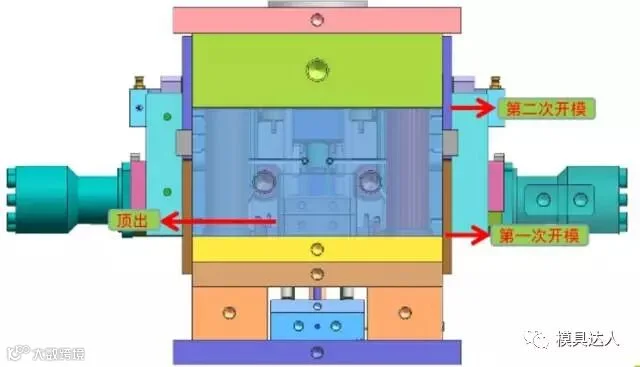

开模顺序
