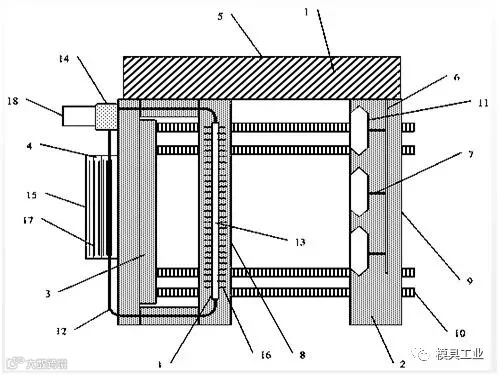

专利名称：高效水冷散热型注塑模具系统
申请号：CN201711173567.9
申请日：2017.11.22
公开（公告）号：CN107718476A
公开（公告）日：2018.02.23
申请（专利权）人：科成精密模塑科技无锡有限公司
20180223发明专利申请公布
摘要：本发明公开了一种高效水冷散热型注塑模具系统，包括浇注系统、成型模具、驱动机构和散热系统，所述成型模具包括定模和动，所述定模与所述动模的外侧面上设有所述散热系统，所述散热系统包括水冷管、水冷触头、水泵和冷排，所述水冷触头嵌设在所述定模和所述动模内部，所述水冷触头内部中空且流通有水冷液，所述水冷触头外侧延伸出若干排吸热片，所述水冷触头两端均连接所述水冷管，所述水冷管互相连接形成一个循环回路，所述水泵和所述冷排均串联在所述水冷管之间，所述水泵和所述冷排设于所述成型模具的外部，所述冷排内设有若干根扁平的散热管。通过上述方式，本发明能够显著改善模塑模具系统的散热性能。

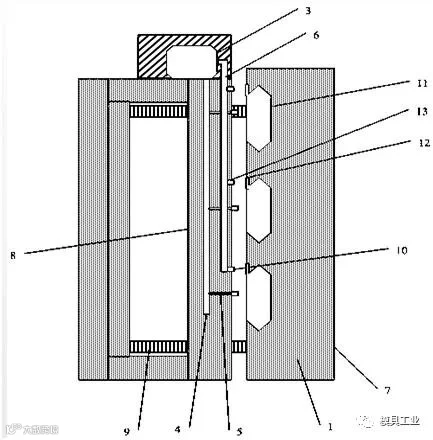

专利名称：具有回收功能的注塑模具系统
申请号：CN201711173566.4
申请日：2017.11.22
公开（公告）号：CN107672116A
公开（公告）日：2018.02.09
申请（专利权）人：科成精密模塑科技无锡有限公司
20180209发明专利申请公布
摘要：本发明公开了一种具有回收功能的注塑模具系统，包括成型模具、料斗、加热腔、主流道、分流道和回收管，所述成型模具包括定模和动模，所述定模和所述动模平行相对设立，所述定模和所述动模之间通过若干根螺杆连接，所述螺杆一端连接旋转电机，所述成型模具上方设有所述料斗，所述料斗下方连接所述加热腔，所述加热腔内设有电热圈，所述加热腔下端连接所述主流道，所述主流道分流形成若干个所述分流道，所述主流道和所述分流道设于所述动模内部，所述动模表面凸出设有若干喷嘴，所述喷嘴与所述分流道连接，所述定模表面凹陷设有若干个型腔。通过上述方式，本发明能够在注塑机压模的过程中将挤压后溢出的多余材料回收再利用。
