CIS产业系列专题(一)——小小CMOS芯片撬动千亿级市场(上篇)

CIS产业系列专题(一)——小小CMOS芯片撬动千亿级市场(上篇) CMOS相机技术与应用产业园
2024-10-15
1


INDUSTRY

近年来,CMOS图像传感器(CMOS Image Sensor,简称CIS)行业发展如火如荼,相关标的在资本市场备受关注。据悉,华为已开始自研CIS。华为被制裁伊始,镜头供应商索尼便被迫中止了对华为图像传感器的出货。更是有消息透露,苹果也在自研CMOS领域取得了重要进展。

CIS到底是什么?为何两大巨头都在自研CIS?CIS市场有多大?产业链上又有哪些“头号玩家”呢?

本期文章将为您一一解答。




本篇看点

一、走进CMOS图像传感器

二、CMOS行业=黄金赛道?


一、走进CMOS图像传感器




到底什么是CMOS图像传感器?

01

如果将相机、摄像机比作眼睛,那么CMOS图像传感器芯片就是视网膜,其重要性不言而喻。

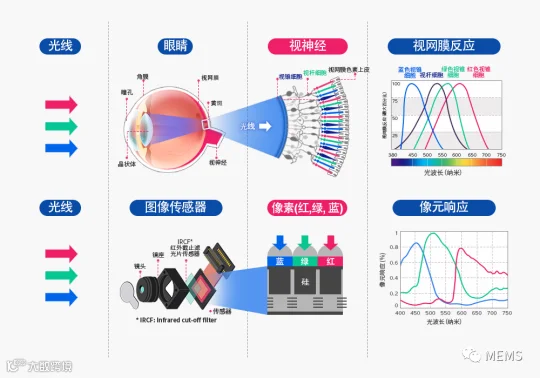

人眼与CIS响应系统对比(图片来源:微信公众号“MEMS”)
CMOS图像传感器(Complementary Metal Oxide Semiconductor),中文学名为互补金属氧化物半导体,是一种可记录光线变化的半导体。传统CMOS由微透镜(Microlenses)、彩色滤光片(Color filters)、金属排线(Metal wiring)、光电二极管(Substrate)四个组件构成。

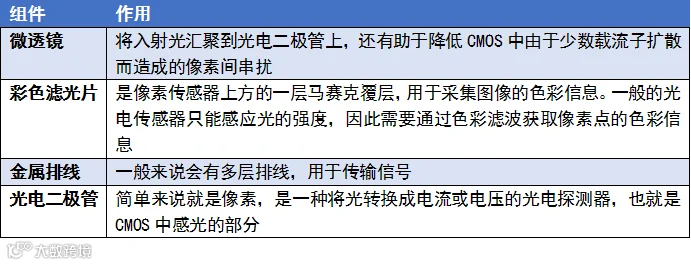

CMOS主要组件

CMOS图像传感器根据制造工艺的不同,可分为前照式CMOS和背照式CMOS。

前照式CMOS的成像原理

传统CMOS都是前照式结构,如上图所示,其组成结构由上到下依次是:片上透镜、滤光片、金属排线(电路层)、光电二极管以及基板。

背照式CMOS的成像原理

背照式结构的CMOS最早出现于2008年,其基本组成与传统CMOS一样,只是排布顺序不一样。如上图所示,由上到下依次是:片上透镜、滤光片、光电二极管以及基板、金属排线(电路层)。

前照式CMOS和背照式CMOS的主要区别

传统的前照式结构下,光线经过微透镜和彩色滤光片后,会先从光电二极管前方的金属排线之间进入,再聚集在光电二极管上。这种结构就导致金属排线会阻挡和折射部分光线,光电二极管吸收和利用的光线会变少到70%甚至更少,甚至金属排线造成的反射还有可能会串扰旁边的像素,导致颜色失真。

为了解决前照式的缺点,背照式就此诞生了。背照式将金属排线放在光电二极管下方,因此光线几乎没有受到干扰就到达了光电二极管,极大地提升了光线利用率,最明显的改善就是提升了暗光下的成像质量


CMOS图像传感器的前世今生

02


20世纪50年代,光学倍增管(Photo Multiplier Tube,简称PMT)出现。PMT是一种极其灵敏的光检测器,可探测电磁波谱紫外,可见和近红外范围内光源,提供与光强度成比例的电流输出,广泛应用于验血,医学成像,电影胶片扫描(电视电影),雷达干扰和高端图像扫描仪中。

1965年-1970年,IBM、Fairchild等企业开发出光电以及双极二极管阵列。

1970年,CCD图像传感器在Bell实验室发明,依靠其高量子效率、高灵敏度、低暗电流、高一致性、低噪音等性能,成为图像传感器市场的主导。

90年代末,CMOS图像传感器出现,使得“芯片相机”成为可能,相机小型化趋势明显,至此开始步入CMOS时代。

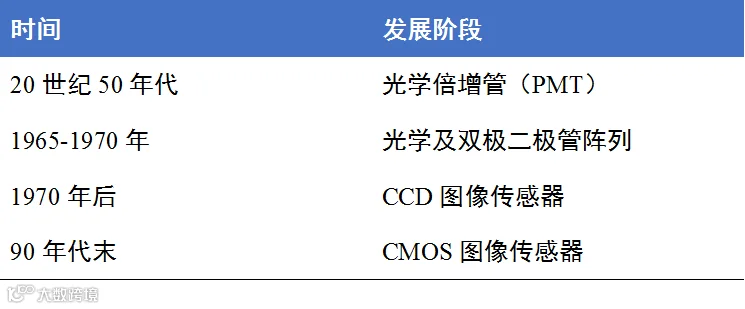

图像传感器发展阶段概述
80年代末,英国爱丁堡大学成功试制出了世界第一块单片CMOS型图像传感器件。1995年2月,Photobit公司成立,将CMOS图像传感器技术实现商业化。2005年,CMOS图像传感器成为主流。

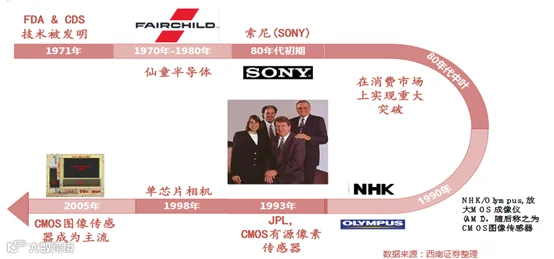

CMOS图像传感器发展历程

为何CCD逐步被CMOS取代?

03

图像传感器主要分为CCD图像传感器和CMOS图像传感器,两者都是利用感光二极管(photodiode)进行光与电的转换,将影像转换为数字信息,而其主要差异则在数字信号传送方式的不同。CCD将光生电荷从一个像素移动到另一个像素,并在输出节点将其转换为电压。CMOS在每个像素上使用多个晶体管,将每个像素内的电荷转换为电压,用类似内存电路的方式将信号输出。

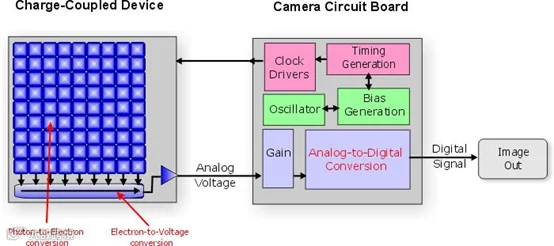

CCD传感器电路图:电压转换必须在电荷传送到水平移位寄存器后

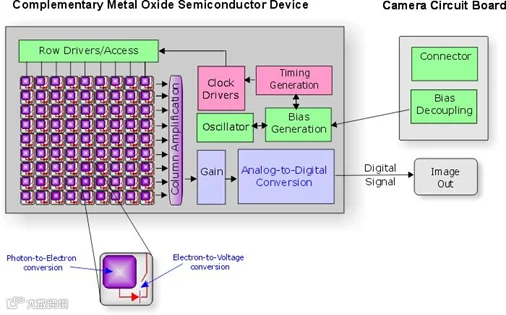

CMOS传感器示意图:各个像元内包含感光元件和电压转换器,可以在像元内把光子转换成电压
与CCD相比,CMOS具有一些明显的优势:
CMOS传感器具有比CCD更快的数据检索速度。在CMOS中,每个像素都单独放大,而不是在CCD中的公共端节点处理数据。这意味着每个像素都有自己的放大器,处理器消耗的噪声可以在像素级调低,然后放大以获得更高的清晰度,而不是在端节点一次性放大每个像素的原始数据。
CMOS传感器更节能且生产成本更低。它们可以通过重新利用现有的半导体来构建。与CCD中的高压模拟电路相比,这些也使用更少的功率

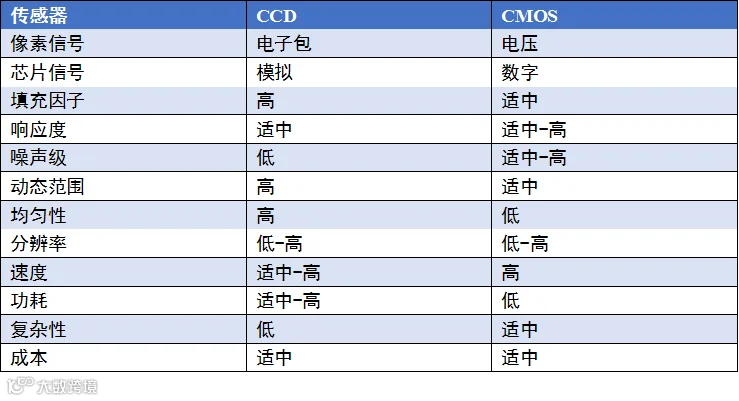

CCD和CMOS传感器的比较


CMOS图像传感器究竟能干啥?

04


由于CMOS图像传感器具有体积小、功耗低等优势,加之堆栈式技术和背照式生产技术的推动,在性能上超越了传统的CCD图像传感器,随着智能手机多摄时代的开启,CMOS图像传感器占据了超过90%的市场份额。
CMOS图像传感器被广泛应用于智能手机、数码相机、自动驾驶、智慧安防和医学成像等领域。而高端CMOS图像传感器则被应用于天文观测、精密仪器、生命科学、新兴产业等。

CMOS图像传感器应用领域(图片来源:长光辰芯官网、西南证券)

二、CMOS行业=黄金赛道?




CIS市场规模有多大?

01

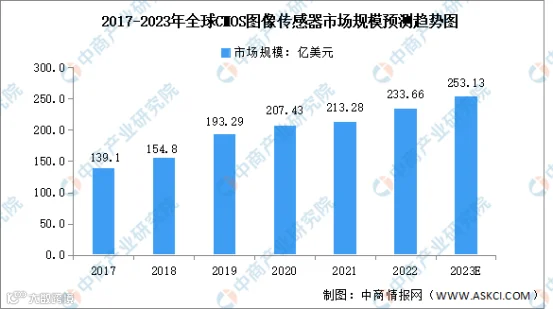

CMOS图像传感器市场规模持续走高。全球CMOS图像传感器市场规模由2017年的139.05亿美元约合人民币998.94亿元增长至2022年的233.66亿美元约合人民币1678.65亿元,复合年均增长率达66.0%,预计2023年将达253.13亿美元约合人民币1818.49亿元


数据来源:Yole、中商产业研究院整理

据贝哲斯咨询,2022年中国CMOS图像传感器行业市场规模为484.16亿元。预计到 2024 年国内 CMOS 图像传感器市场规模将达到 516.5 亿元。(数据来源:赛迪顾问、红塔证券)

谁是头号玩家?

02

从竞争格局来看,CMOS图像传感器市场属于垄断程度较高的市场。2022年前三大CMOS传感器企业占有72%的市场。索尼在行业中处于龙头地位,目前市占率为42%。其次是三星(19%)、韦尔股份(11%)。索尼的图像传感器主要应用在手机、相机、摄像等,三星的产品主要应用于自己的手机端,韦尔股份的图像传感器则侧重于安防和汽车。

图片来源:德邦证券

产业政策助力CIS强劲发展

03

近年来,全球各国强化本国对半导体产业的政策支持,通过基金支持、设备补贴、税收优惠等方式对半导体行业提供政策扶持。美国,欧盟、日本、韩国、印度等国都相继出台了相关的产业政策,如美国在2022年签订的《2022芯片与科学法案》,日本在2021年底发布《半导体产业基盘紧急强化一揽子方案》,韩国在2021年发布“K-半导体攻略”。
我国各部门也出台了一系列政策,如2022年国务院发布了《关于印发计量发展规划(2021-2035年)的通知》,提出加快量子传感器、太赫兹传感器、高端图像传感器、高速光电传感器等传感器的研制和应用。2022年,教育部、财政部、发改委联合发布了《关于深入推进世界一流大学和一流学科建设的若干意见》,提出加强集成电路、人工智能等领域人才的培养。2021年,全国两会发布了《中华人民共和国国民经济和社会发展第十四个五年规划和2035年远景目标纲要》,提出加强在人工智能、量子计算、集成电路前沿领域的前瞻性布局。
中国CMOS传感器行业虽然发展起步较晚,但后劲较足,有长期发展的能力和潜力。

下篇看点
三、CMOS产业链全景图

四、CMOS相机产业园企业布局
