近日，气化分厂704设备区V1404C真空闪蒸器，由于受介质长期冲刷造成筒体减薄严重，设备处于“带病”运行状态，继续使用容易发生意外，经过有关部门“会诊”，决定对筒体实施“挖补”手术恢复。
维保分厂制造维修铆焊接到任务后，及时与化工沟通，了解设备“伤情”。根据“伤情”，制定了最佳“手术”方案：先确定挖补区域，对挖补区域划线，然后切割挖出，预留口开坡口，将坡口30mm范围用砂轮机打磨至金属光泽，再选22mm厚Q235型钢板为补口材料，滚弧成型后四周开单面30度坡口，坡口进行打磨，然后将补料焊封在预留口。

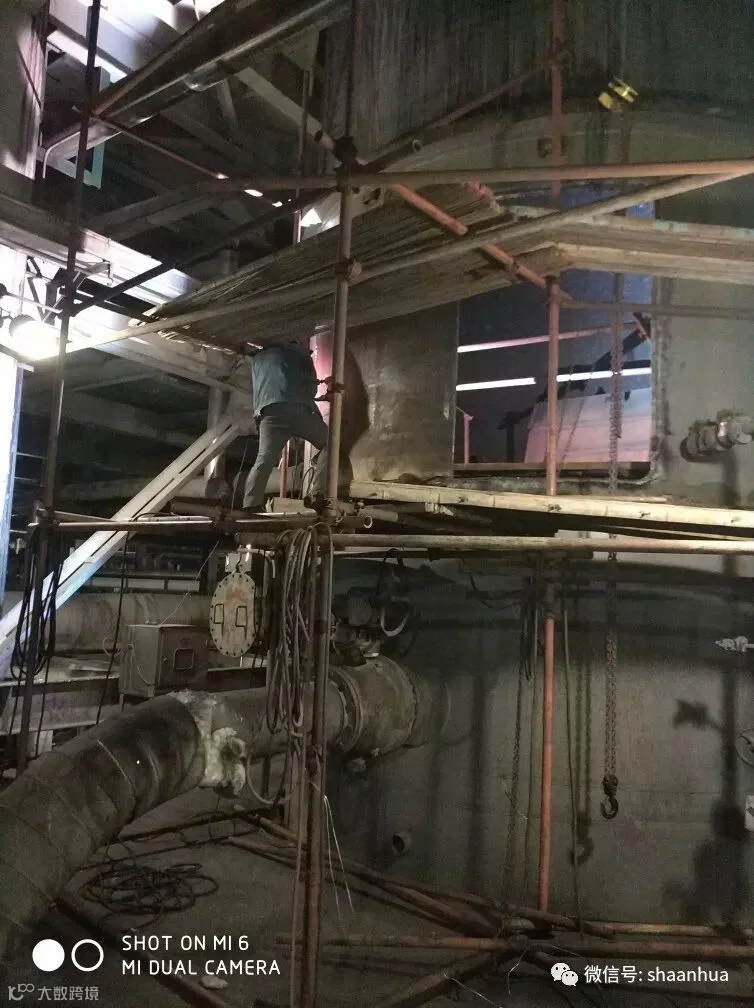

真空闪蒸器设计压力0.3MPa，工作压力-0.083MPa；设计温度130℃，工作温度68.7℃。筒体直径4200mm，由22mm的Q235A型钢制成，容器内部介质为黑水、闪蒸汽。按照手术方案，检修人员个个俨然“外科”名医，沿着画好的挖补线，把割枪当做手术刀，在闪蒸器筒体减薄部位上割开了一个大洞。

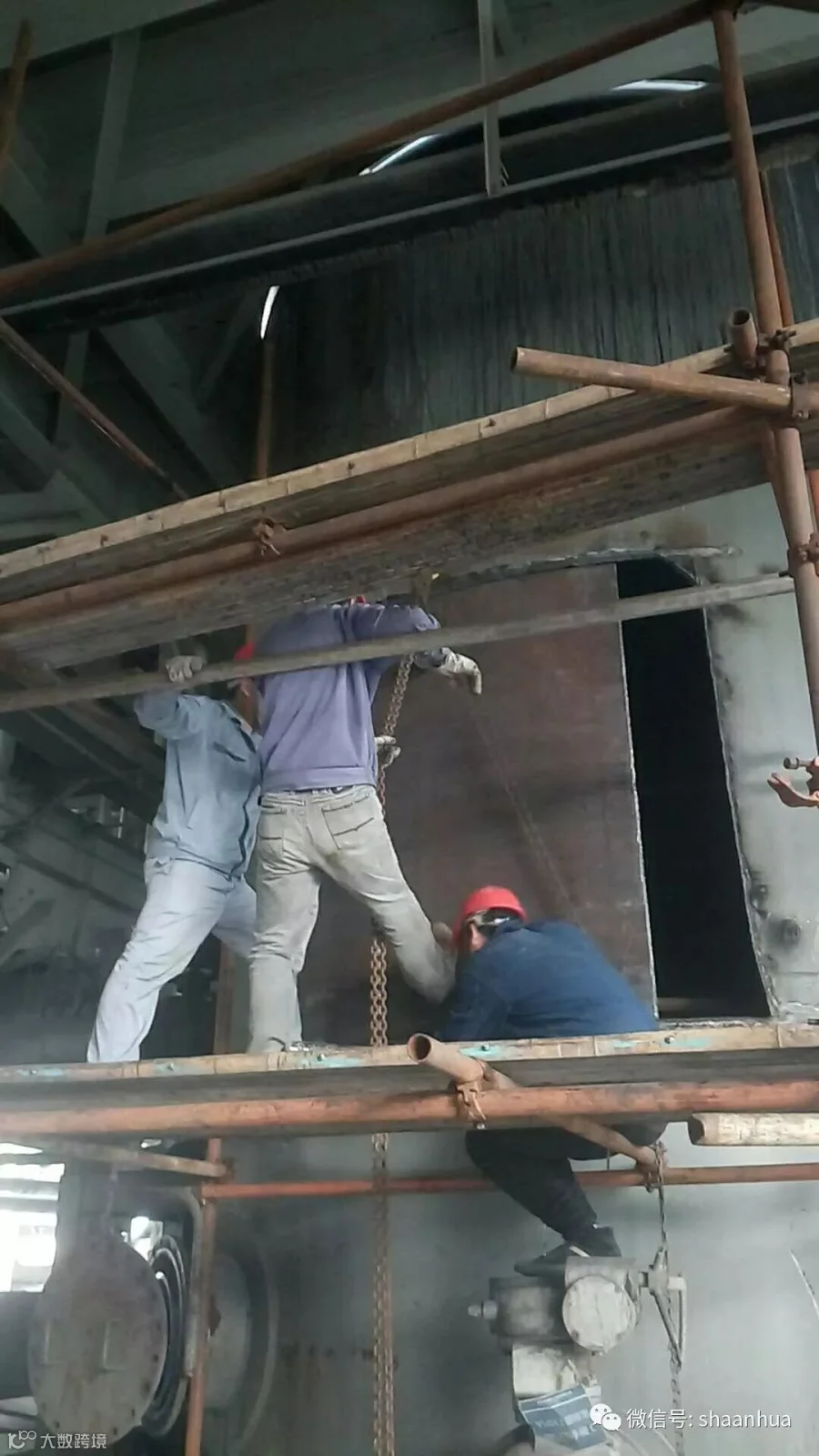

第二天下午，补洞材料裁剪滚弧完成，开始进行洞口“缝补”。“缝补”可是个技术活，按工艺要求，先逢设备挖补部位的内部纵向焊缝，外部采用碳弧气刨清根后，再逢外部纵向焊缝。缝补采用分段逢接工艺方法，内部现缝打底，层尽可能焊透，外部焊缝清根深度越浅越好，外部焊接量越少越好，目的是减少焊接变形。
为了加快缝补进度，班组人员按照技术力量搭配分成两组，白天夜间两班倒，轮番上阵。功夫不负有心人，3月2日早晨，V1404C闪蒸器筒体“挖补”手术顺利完成。经过工艺验收，“挖补”后的筒体符合工艺标准。
焊枪作“刀”，精湛的铆焊技艺作“底气”，对设备“病灶”进行“外科手术”式治疗，制造维修铆焊就是凭借这样的高超技艺，让一台台带病设备“康复”，在保运战线上书写着一个个神奇。（维保分厂 张柯南 张铁静）
