新功能
NEW FEATURES
本次上线的新功能包括控件、数据源、动画等诸多方面，下面就为大家一一道来：
01▶
控件
3D View
网页端的3D编辑器，可以上传、绘制3D模型，并支持在网页上对模型进行旋转、位移、颜色、形变、显示、隐藏设置。且可以和系统内其他的组态控件搭配使用，高度还原生产现场。
折线
在基础绘图元素中增加了折线，丰富了绘图元素类型，用户可绘制任意形状的折线。
高级控件支持所见即所得，即设置了控件的属性后，在编辑页面上立马可以呈现设置后的效果，解决了只能在运行页面才能查看设置效果的困扰，提升了用户体验，也提高了绘图效率。
以仪表盘为例，设置区间颜色后，在画面上能立马看到对应的设置效果。
02▶
动画
通过动画可以生动形象的表现生产现场的各种设备的实际运行状态。此次新增了闪烁和形变两种动画。
闪烁
控件按照固定的频率进行闪烁。常用于出现非正常状态时的报警。
形变
控件按照选定的参考点，进行放大或缩小操作。形变方向可设置为：向下变化、向上变化、向左变化 、向右变化、向中心变化。
03▶

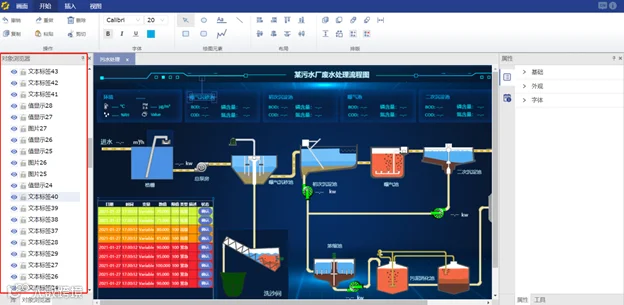

对象浏览器
当前画面上绘制的所有元素，按照控件名称，以列表的形式显示在对象浏览器中，当画面上存在大量元素，或者控件存在图层遮挡的时候，只要在对象浏览器中选中需要的控件，在画面上该控件即处于高亮选中状态，为用户选择控件带来了极大的方便。
04▶
数据驱动
Modbus TCP
Siemens S7
Siemens S7 PLC采用S7 Protocol以太网通信协议，WAGO SCADA可以通过Sharp 7组件与SIEMENS S7系列的PLC进行通信。通过WAGO SCADA提供的基于Sharp 7的驱动程序可以将Siemens S7 PLC的变量值发送到WAGO SCADA, 也可以在驱动程序中接收组态画面发送的控制指令。
05▶
时间表
可以灵活设置动作的执行时间和周期。将一个或多个任务添加到时间表中，并为每个任务设置对应的变量，当到达该时间时，系统自动触发变量对应的动作。
配置时间表
查看时间表
