作为保证光伏组串有序连接和汇流功能的成套装置，光伏汇流箱可以保护发电系统的安全并提高其稳定性。在汇流箱中，对每个光伏模块上均需要进行一定的电气连接，通过直流组串接线端子建立了并联电路，再将电能输送到交流逆变器中进行转换，从而实现太阳能电池板的电气连接。
而为了提高系统的可靠性和实用性，很多光伏汇流箱里还配置了光伏专用直流防雷模块、光伏防反二极管、直流熔断器和断路器、监测单元、光伏电涌保护器等，以保证太阳能光伏发电系统发挥最大功效。
因此，无论是汇流箱的输入输出端以及通信、接地等对外接口，还是内部的PCB板，万可提供的接线端子解决方案都可以打造非常简单而可靠的连接，轻松应对大电流和严苛的工况环境。

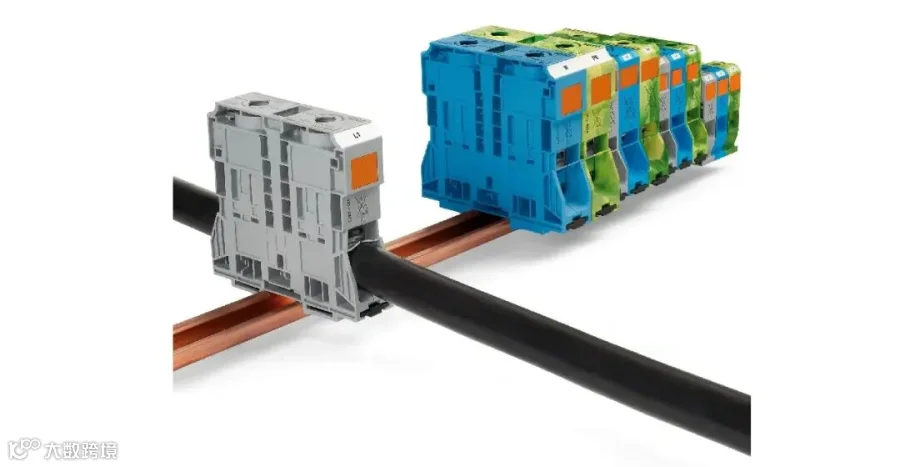

万可大电流轨装式接线端子（POWER CAGE CLAMP）可提供35、50、95和185mm2连接截面积导线，通过固定耳安装到DIN导轨或直接固定到安装板上，适于严苛耐高温，耐严寒的户外环境应用，在操作上可以侧面接线和插锁，便于汇流箱布线，而且也无需接线针或冷压接头，省掉了费时的导线预处理工作。

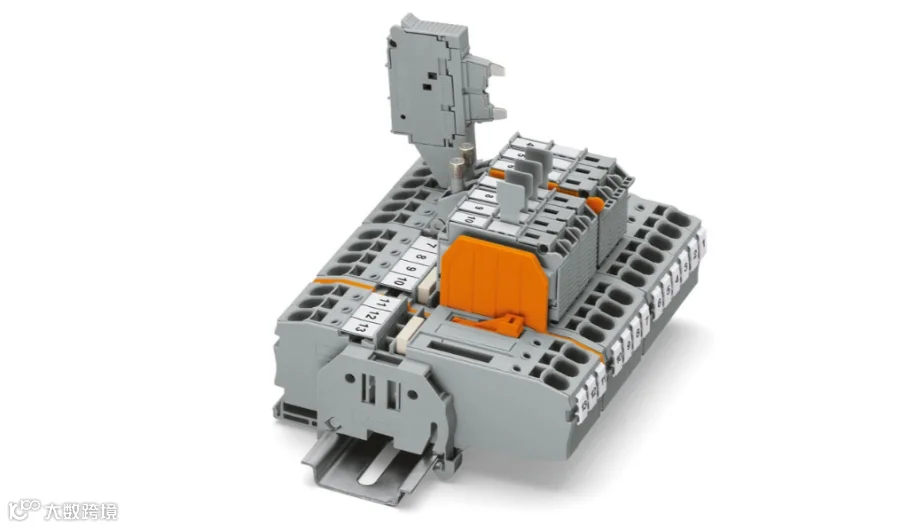

万可TOPJOB® S保险丝端子则可防止光伏组串上产生反向电流，确保系统无故障、安全运行，让保险丝更换操作简单、安全，通过选配的LED指示器快速识别熔断的保险丝。通常可使用2000、285系列端子，实现快速接线。
光伏逆变器连接光伏方阵和电网，是确保光伏电站长期可靠运行的关键，即将太阳能板产生的可变直流电压转换为市电频率交流电（AC），反馈回商用输电系统，或是供离网的电网使用。在整个光伏系统中，光伏逆变器虽然在总成本占比只有8%~10%，但却提供着交直流转换、功率控制、并离网切换等重要功能。
在光伏逆变器中，直流输入端、滤波器、逆变器、变压器和输出端等组件之间需要进行相应的电气连接和工业接口模块，对这些产品都有较高的安全可靠性要求。例如，由于光伏逆变器系统中直流侧电压比较高，通常高达600-1000V，一旦连接器接头接触不良，很容易引起高温甚至火灾，烧毁设备，因此直流端能否做到可靠连接非常关键，其次还要考虑高效的能量传输效率问题。
万可提供种类广泛的轨装式接线端子、PCB接线端子和接插式连接器，以及继电器和工业稳压电源等解决方案。

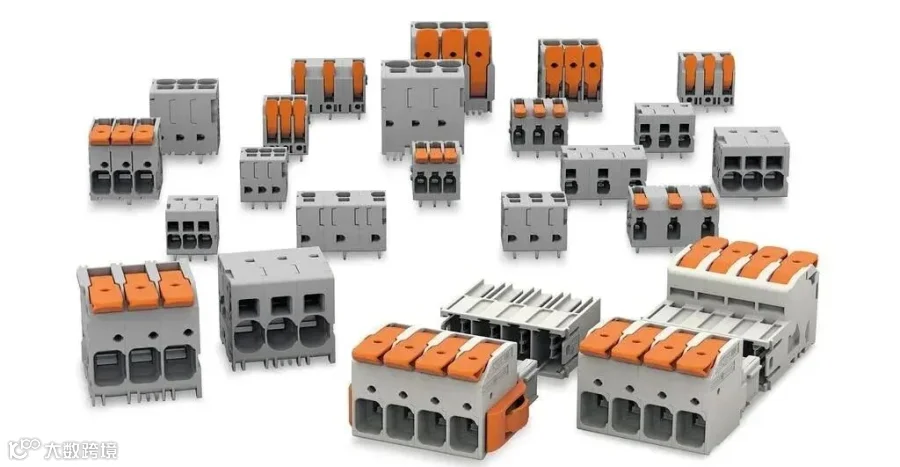

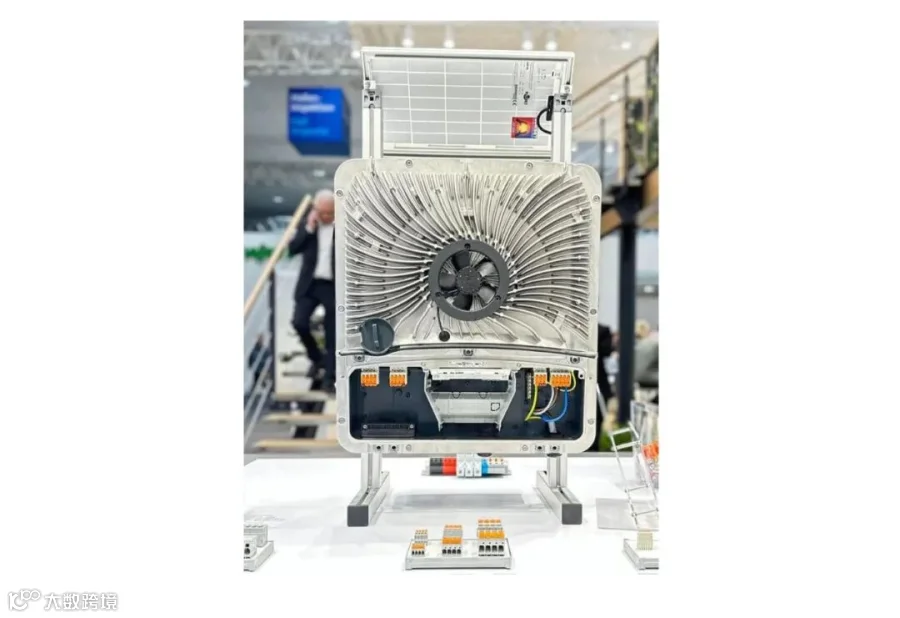

万可大功率PCB接线端子包括2706，2716，2604，2606，2616，2624，2626，2636共八个系列；大功率接插式连接器包括831和832两个系列。以上系列产品可连接截面积最大为25mm2的导线，最大额定电流为101A。这些紧凑且高性能的PCB接线端子(带或不带操作杆)易于使用，并提供了较好的接线灵活性，最终为逆变器制造商提供更广的接线范围和更高的载流能力。

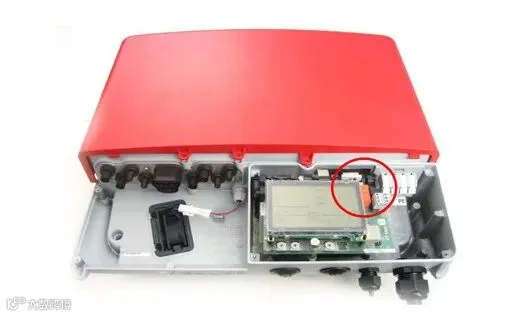

譬如，万可在与光伏逆变器制造商SMA Solar Technology公司的合作中，就为其提供了这种新型带有操作手柄的大功率PCB产品，集外形紧凑、高电流负载能力、接线灵活三大特性于一身，在SMA的新型光伏逆变器系统中发挥了重要作用。

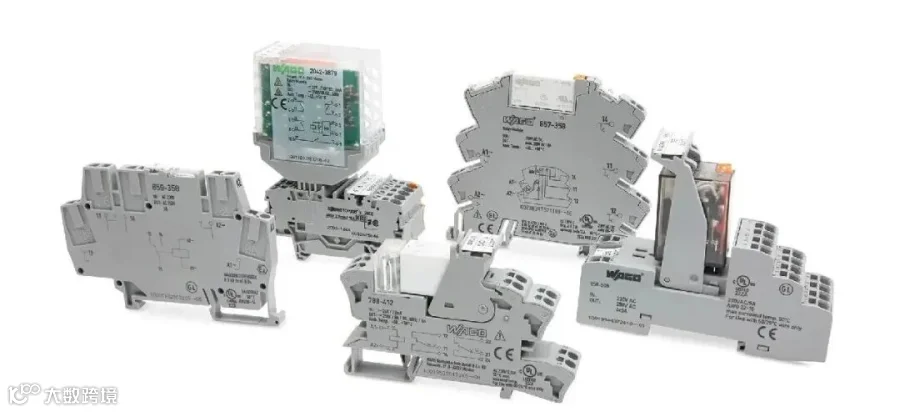

工业接口模块方面，无论是继电器插座、接插式继电器或光电耦合模块，万可提供了品类齐全、易于操作维护的产品，譬如万可859系列轨装端子式继电器和光电耦合器模块采用紧凑型设计，外形小巧（宽度仅6mm），可以节约宝贵的逆变器空间。通过在控制和负载侧进行简单跨接，简化了公共输入和输出电位的循环，适合AC和DC应用。
为了打造更智慧的光伏电站，分布式光伏站的数据采集与监控系统（SCADA）提高电网运行可靠性、安全性与经济效益，实现电力调度自动化与现代化，提升数据调度效率的基石。多年来，新一代组态系统WAGO SCADA凭借强大可靠的性能，得到了众多行业用户的青睐。

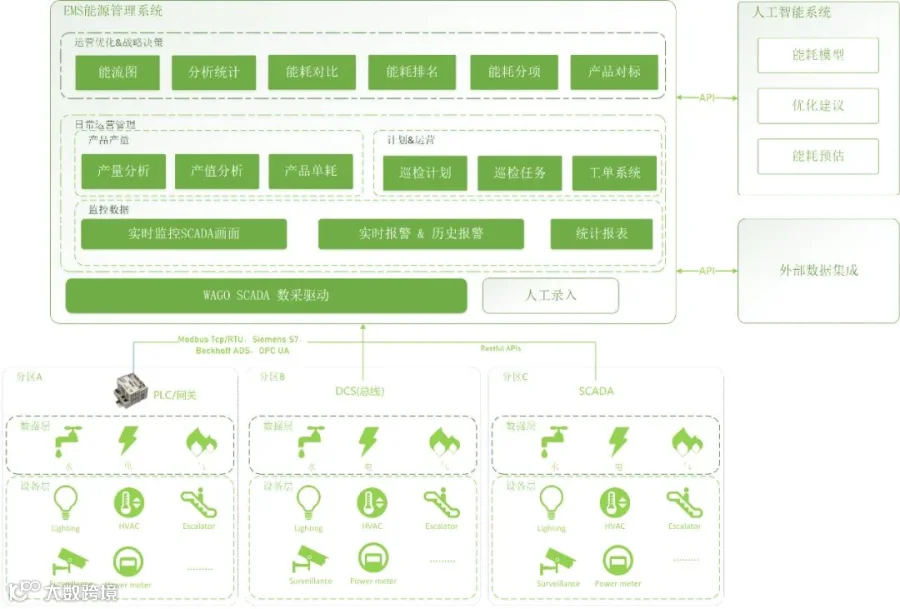

在光伏行业，光伏站现场设备、计量仪表及传感器的水电气等能耗数据，都能够通过PLC网关、DCS或现场第三方系统采集汇总，由WAGO SCADA数采驱动输送到能源管理系统内。除了基础的统计报表、成本核算、绩效评价、巡检记录和工单系统功能外，企业利用WAGO SCADA的组态功能和后台服务，还可以轻松完成能耗、环境等实时数据的可视化，以及历史数据查询和实时报警。
作为光伏行业的电气连接与自动化解决方案提供商，万可始终致力于为这一行业提供更为安全、可靠、灵活、高效、智能的赋能手段，成为光伏组件和场站客户值得信赖的伙伴。
