氢能，被誉为“21世纪终极能源”。它的热值是化石燃料的3～4倍，燃烧仅产生水。
利用风能、太阳能等可再生能源电解水生产的氢，叫作绿氢。生产出来的绿氢储存起来，在需要的时候燃烧发电，从生产到使用全生命周期零碳排放，是一种很好的用能方式。
但这种方式有个问题，整个绿氢工程的设备占地面积太大了。那有没有办法缩小呢？咱们看下面这个集装箱，它叫“绿氢魔盒”，里面装的就是一整个绿氢工程的设备。
一起来看看它到底有什么“魔力”吧。
要让氢在电、热等不同能量形式间“变身”，是一个复杂的系统工程，往往需要上千乃至上万平方米（1万平方米相当于1.4个标准足球场的面积）建设用地。
制氢设备、储氢设备、燃料电池、电力电子变换器、安全系统……需要分散安装，还要配套厂房、管道和控制系统。浙江此前面积最小的海岛绿氢项目，占地也要2700平方米。城市和工业园区是用电负荷中心，但这些场所寸土寸金，绿氢工程难以落地。

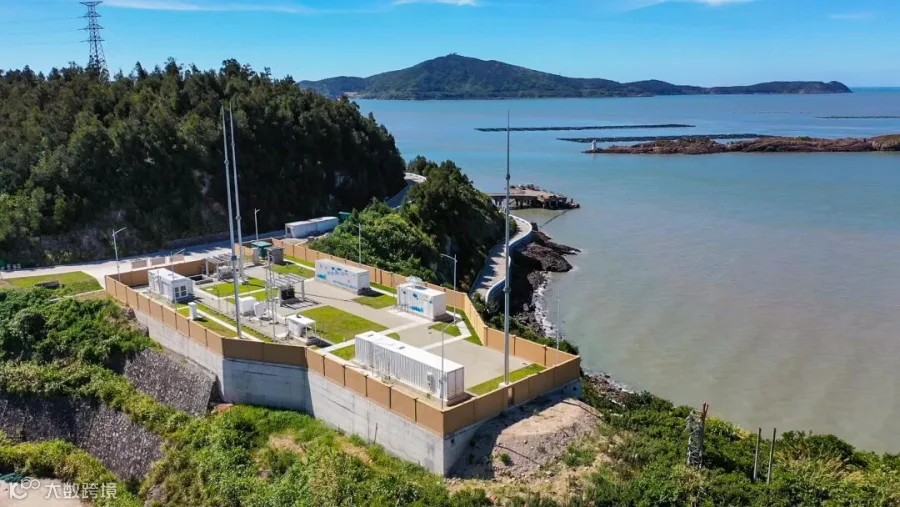

△浙江台州大陈岛氢能综合利用示范工程。（刘广扩）
破题的关键，就是在保证安全的前提下，把绿氢工程缩得越小越好。
国网浙江电科院分布式电源、（氢）储能与微网技术实验室团队，联合清华大学、同济大学等多家院校科研单位与企业，研制出了：
绿氢工程的整套设备被“浓缩”进不到14平方米的集装箱里
✅️可移动
✅️全功能
✅️即插即用
这个集装箱就是“绿氢魔盒”。

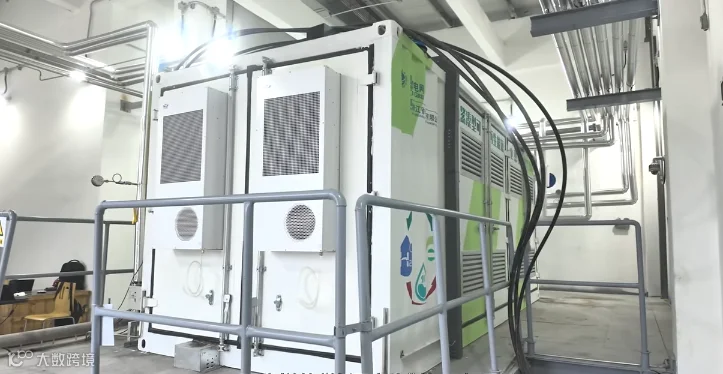

△紧凑型可再生能源电热氢联产系统外观。（施佩汶）
今年1月，“绿氢魔盒”在宁波慈溪美呐电器有限公司的生活园区投运。这个“绿氢魔盒”每天就地消纳光伏电量2500千瓦时，日产高纯氢气45千克，可满足4～5辆氢能大巴加氢需求；用电高峰可反向输出清洁电700余千瓦时，回收的余热可为园区员工提供生活热水。
制氢装置“瘦身术”
制氢设备是整个工程最占空间的核心单元，研发团队用两项关键技术实现设备的极限“瘦身”。
提升电解效率：传统电解槽采用平面电极，反应面积有限、效率偏低、设备体积庞大。团队创新研发布满微观孔道的多孔电极，反应表面积达到同尺寸平面电极的1000倍以上，使氢气气泡产生和脱离的速度更快，电解效率大大提升。这样制取同等量的氢气，所用的电解槽体积就可以大幅缩小。

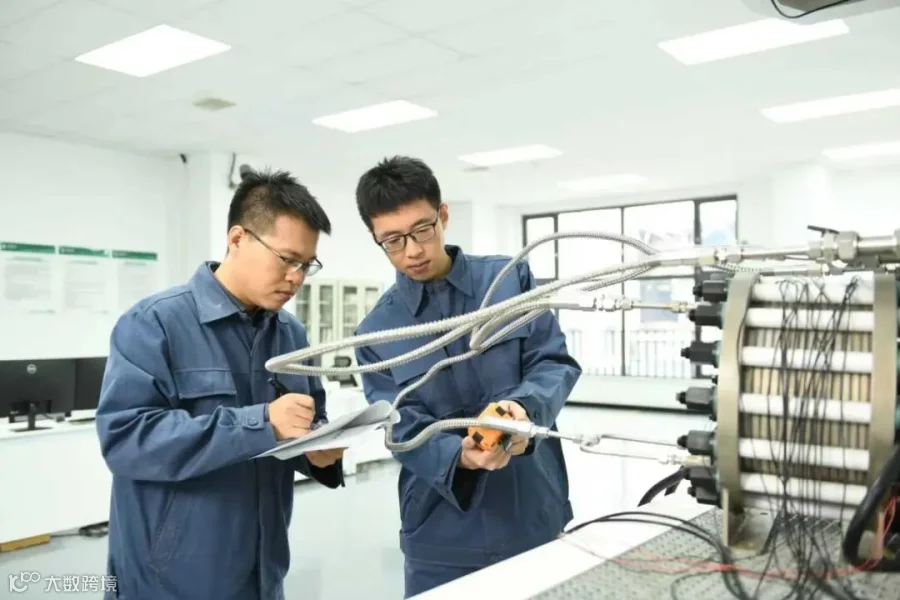

△技术人员在实验室开展电解槽性能研究。（刘广扩）
分离器改造：刚制取的氢气会携带大量水分，传统分离方式主要依靠重力自然沉降，分离速度慢、设备体积大。研发团队把大型气罐简化为卧式小气罐，首创了旋风—卧式复合分离器，分离器内部布置数十组像洗衣机滚筒一样的高速离心单元，能像“强力甩干机”一样甩干水分，加速气液分离，再经过折流板拦截残留水滴。就这样，分离效率从传统分离器的99.98%提升至99.995%，液位恢复时间缩短至原先的40%，设备体积仅为传统设备的三分之一。
燃料电池集成化
燃料电池是使氢能变回电能的关键装置，传统燃料电池设备辅机分散、管线较长。研发团队进行了一体化集成改造：采用渐变流道设计，省去额外的调压装置，简化结构；将氢阀、水泵、传感器、电控等辅助部件，像“外骨骼”一样直接集成在电堆外侧；缩短管路，把闲置空间全部利用起来，让发电模块变得更小巧、更高效。
安全运行双保险
将制氢、储氢、发电设备集中在封闭集装箱内，保障安全十分重要。研发团队打造了双重安全保障：
低压固态金属储氢：一改传统高压气罐储氢方式，采用锰系固态金属常压储氢。氢分子在常压下在锰系固态金属表面解离为氢原子，氢原子嵌入金属间隙，形成稳定的金属氢化物。升高温度，氢原子便可变回氢分子，氢气平稳释放，无泄漏、无高压爆炸风险，从根源上提升安全性。
毫秒级泄漏预警：集装箱内部密布近20个监测探头，搭配首创的氢微泄漏预警定位技术，一旦出现异常，系统可在57毫秒内启动联动保护，处置速度比人眨眼还要快，实现早期预警、快速处置、全程可控。
△紧凑型可再生能源电热氢联产系统内部结构3D动画。
极限“浓缩”并没有牺牲性能：“绿氢魔盒”的五端口高功率密度变换器效率超98%（100度电损耗仅2度）。燃料电池热电联供综合效率超85%（以高热值计算），处于国际领先水平。它的单位时间制氢量比占地超过3000平方米的绿氢工程还大。

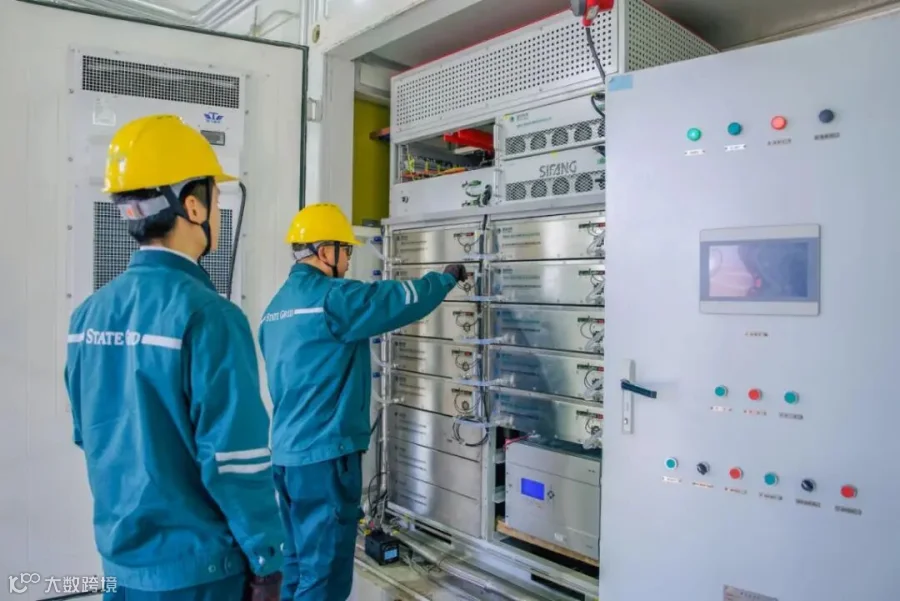

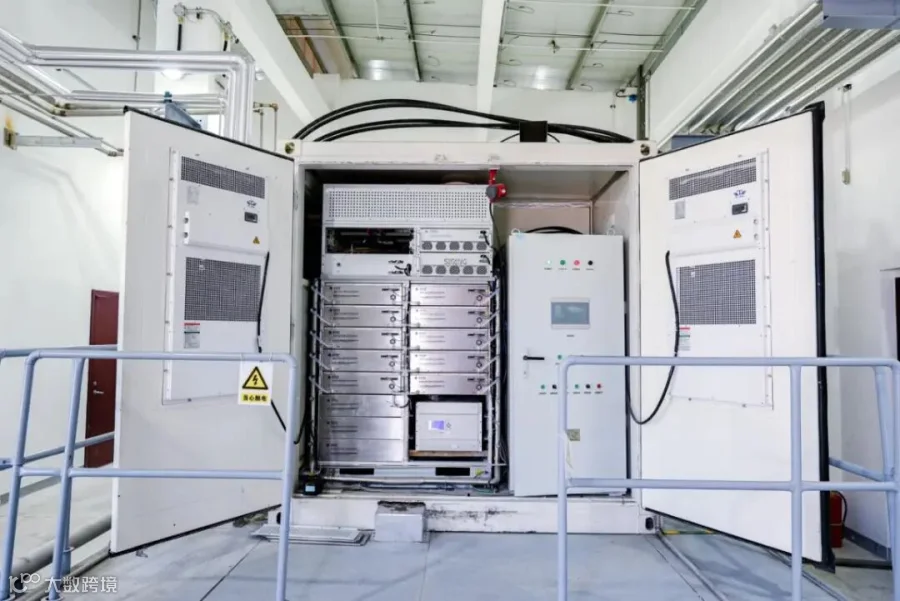

△技术人员正在调试紧凑型可再生能源电热氢联产系统。（施佩汶）
整个“绿氢魔盒”按照新能源接入、电解制氢、氢能发电、安全储氢四大功能进行分区整合，设备沿集装箱从前至后依次排布，部分单元上下叠放，充分利用好每一寸空间。

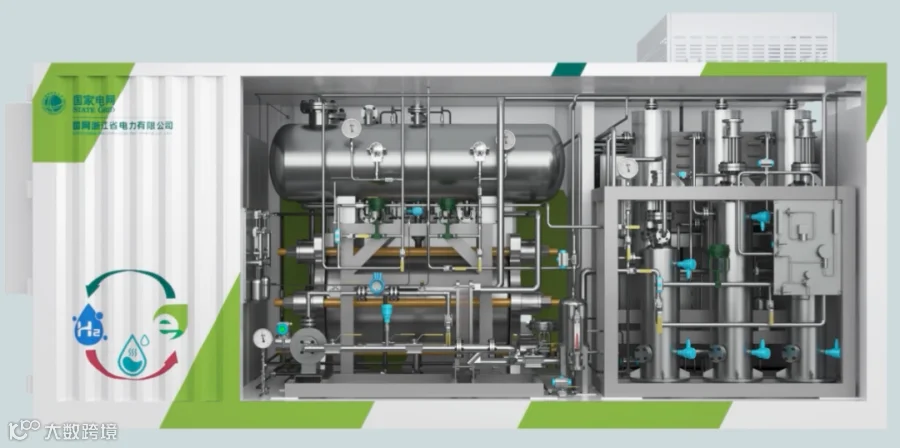

△紧凑型可再生能源电热氢联产系统3D动画截面示意图。
产品做得再小，如果太贵，也无法普及。“绿氢魔盒”要走向市场，还得算好经济账。
在制氢技术上，研发团队选择了更省钱、更耐用的碱性电解水制氢技术。
常见的质子交换膜制氢技术虽然反应速度快，能快速跟上风电、光伏忽高忽低的功率变化，但要用到进口膜材和贵金属催化剂，造价高、寿命短。
碱性电解水制氢设备便宜、耐用，不仅运行寿命能超8万小时，而且长期使用成本低很多。碱性制氢反应较慢，为了解决这个问题，研发团队开发了一套智能预判系统：提前一天根据气象预报、光伏发电量预测等制订制氢计划，当天再按实时情况进行精细调整，确保制氢设备跟上新能源的“节奏”。
目前“绿氢魔盒”可以适配19.8%～152%的新能源功率波动，经中国电力企业联合会组织的专家组鉴定，达到国际领先水平。
值得一提的是，“绿氢魔盒”还统一了标准化端口，可以像家用电器一样即插即用。在集装箱侧面，整齐排布着多组标准化接口，既能接电路、水管，也能传输控制信号，插拔方便、通用性强。用户可以根据自身需求扩展，想多存电，就外接储能模块；想多产氢，就并联制氢、储氢单元。

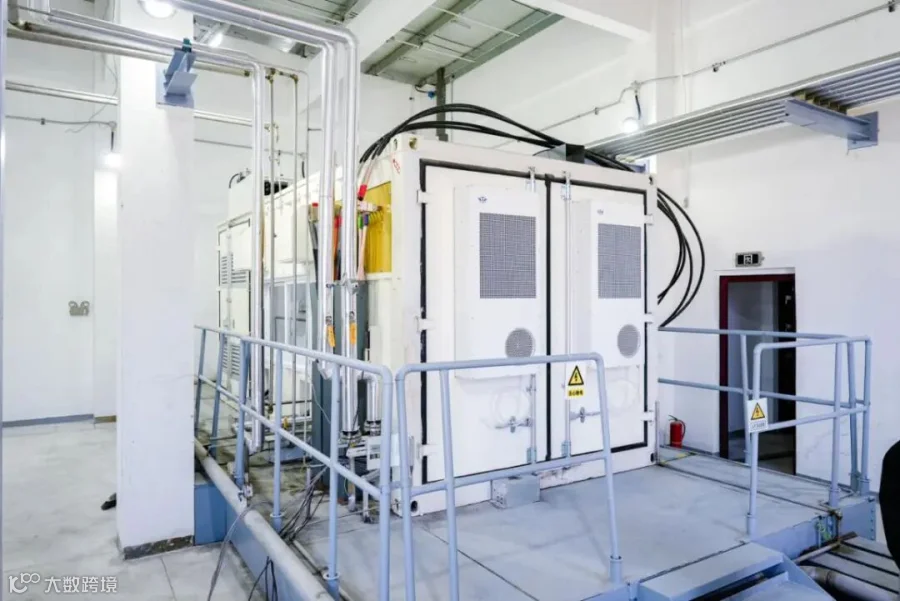

△紧凑型可再生能源电热氢联产系统标准化端口模块。（施佩汶）
一个小小的集装箱，让绿氢工程走向了更贴近生产生活的日常。以后再见到类似集装箱，头条君不免会想：这里面会不会藏着一座小型能源站？还真说不定。
