基础丨电线电缆的结构

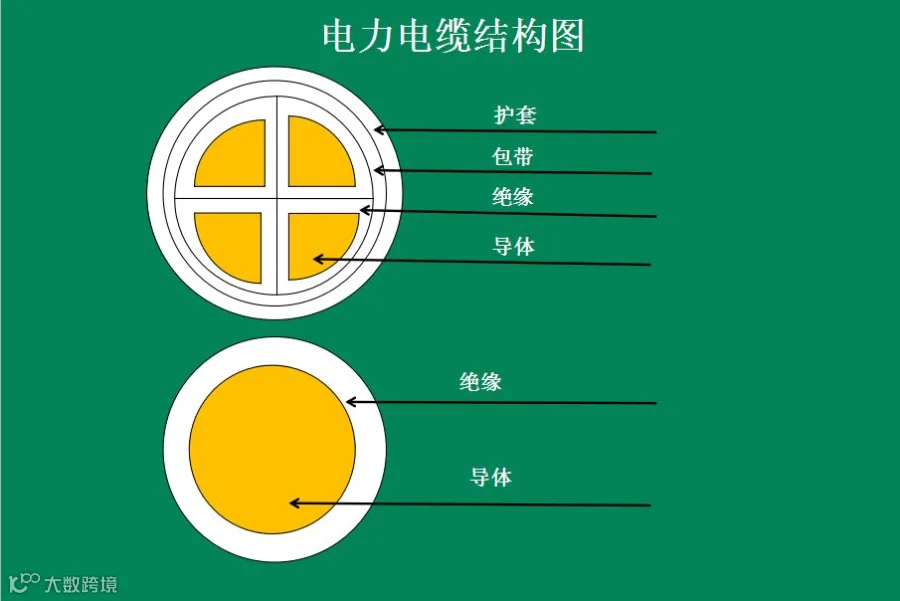

导体材料：银、铜、铝及各种金属合金等。

导体是电线电缆的主要组成部分。将导体直接作产品使用的称为裸电线；而外加绝缘层、保护层的导体，则称为导电线芯。裸电线和导体线芯的结构、计算方式相同。

导体可分为单根导体与绞合导体两种结构类型。

导体共分四种：第1种、第2种、第5种、第6种。

第1种：实心导体；

第2种：绞合导体；

第5种：软导体；

第6种：比第5种更软的导体。

第1种和第2种导体用于固定敷设的电缆中。

第5种和第6种导体用于软电缆和软线中，也可用于固定數设。

绞线包括裸绞线和绞合导电线芯，均由多根单线构成。

圆形绞线：用多根单线直接以束制或同心层绞的方法绞成圆形的绞线。

紧压绞线：用多根单线绞合并压制成圆形或其它形状的绞线。

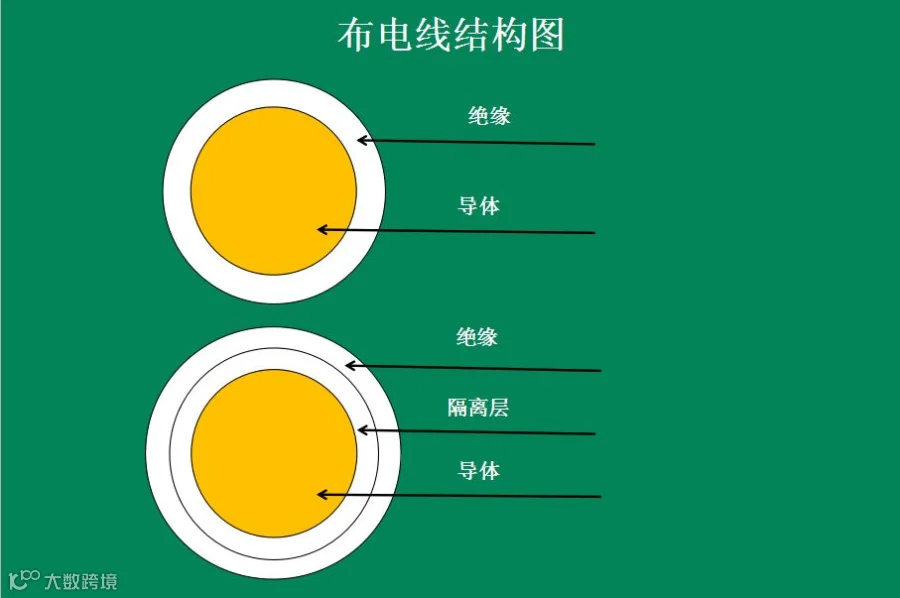

所谓绝缘就是使用不导电的物质将帯电体隔离或包裹起来，以对触电起保护作用的一种安全措施。绝缘常用材料有如下几种：

塑料：

聚乙烯——PE

交联聚乙烯——XLPE

聚氯乙烯——PVC

低烟无卤阻燃聚烯烃——WDZ-Y

氟塑料——F

橡胶：

乙烯乙酸乙烯酯一一EVA弹性体

乙丙橡胶——EPR

硅橡胶——G

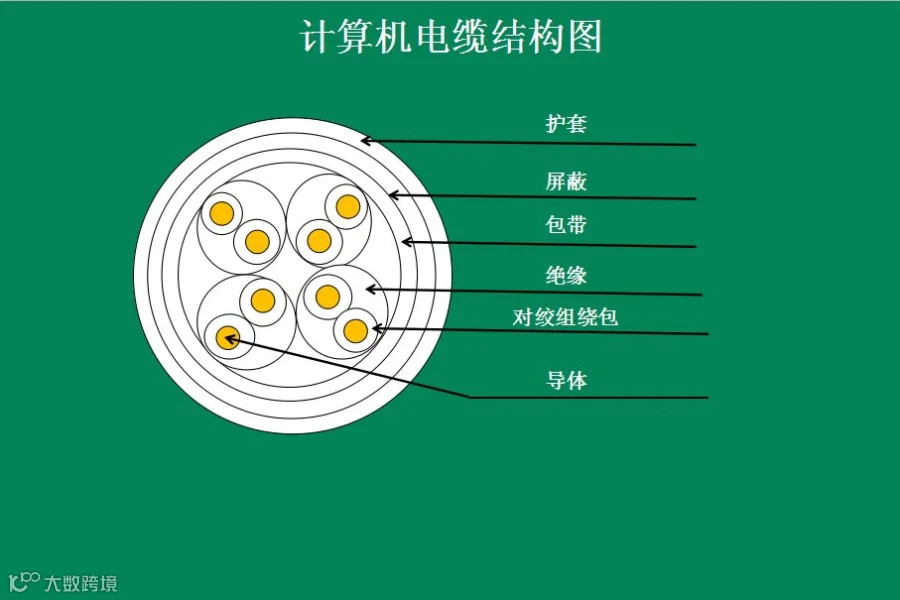

屏蔽：将电场或磁场控制在电缆内部，防止其对外部设备产生干扰，也防止外部电场或磁场进入电缆内部。

屏蔽分类：导体屏蔽、绝缘屏蔽、接地屏蔽（金属屏蔽）。

金属屏蔽：金属编织屏蔽、金属或金属塑带绕包或纵包屏蔽等。

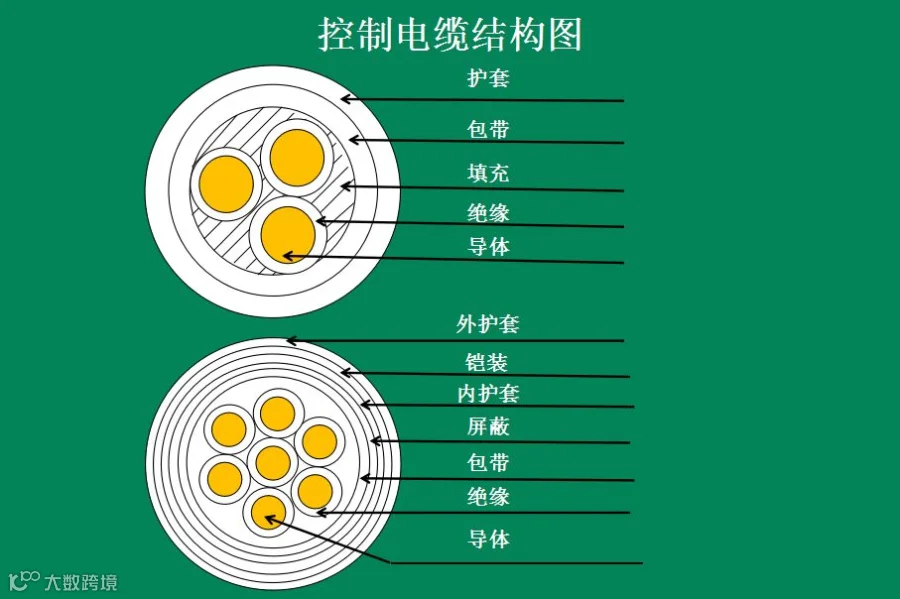

电缆外护包括：内衬层（内护套）、铠装层、外护套三部分。

内衬层：位于铠装下面起铠装衬垫作用并兼具金属护套防蚀保护作用的同心层。

铠装层：在内衬层上面机械保护作用的金属带或金属丝构成的同心层。

外护套：在铠装层外面对金属铠装起防蚀保护作用的同心层。
