一、机床支撑装置的行业困境与技术变革需求

在现代精密加工领域，细长轴类零件的车削、铣削和磨削一直面临着支撑稳定性的挑战。当工件长径比超过3:1时，传统三爪卡盘的单点夹持方式已无法满足精度要求，切削力导致的"让刀"现象会使工件产生0.05～0.2mm的径向偏移，直接造成尺寸超差和表面质量劣化。在汽车传动轴、航空紧固件、液压油缸杆等高精度零件的批量生产中，这类加工缺陷会导致5%～15%的废品率损失。

传统固定式中心架虽然能提供辅助支撑，但其结构性缺陷日益凸显：手动调节滚轮需要反复试切对刀，单次调机耗时15～30分钟；三个支撑点的同心度误差通常在0.02～0.05mm，难以满足IT6级以上精度需求；在切削液和金属切屑的持续冲刷下，支撑滚轮的轴承寿命为3～6个月，频繁更换带来高昂的停机成本。更关键的是，固定式中心架占据200～400mm的机床行程空间，在自动化产线中严重限制了工件装卸效率。

自定心液压中心架技术通过液压驱动的同步定心机构，实现了支撑滚轮的自动对中和实时跟随，将定位精度提升至0.002～0.008mm，调机时间缩短至30秒以内。这种技术革新解决了传统方案的效率瓶颈，更在空间优化、环境适应性和维护成本控制方面开辟了新的技术路径。

二、自定心支撑技术的原理体系与实现机制

自定心中心架是通过液压或气压驱动，使三个或多个支撑滚轮同步径向运动，自动找准工件轴心并施加均匀支撑力的精密装置。机制包含三个协同系统：液压同步驱动系统通过单油缸推动楔形滑块，将轴向推力转化为三个滚轮臂的等速径向运动，确保支撑力矢量均衡；高精度导轨定位系统采用正压气悬浮轨道或滚珠导轨，将滚轮运动的径向跳动控制在0.002mm以内；实时自适应调节机构通过压力传感反馈，动态补偿工件跳动或热变形引起的偏心量。

根据应用工况的差异，自定心支撑技术形成了三种主流实现路径：

刚性自定心路径

工作机制：通过液压锁紧装置将滚轮臂固定在找正位置，形成刚性支撑三角

关键参数：夹持力200～6140daN，重复定位精度0.005～0.04mm

适用范围：车削、铣削等需要抵抗较大径向切削力的工况

技术特点：支撑刚度高，可承受20～50kN的径向载荷，适用于直径5～890mm的工件范围

柔性自适应路径

工作机制：滚轮臂通过液压缓冲弹簧保持浮动状态，随工件跳动实时调整支撑位置

关键参数：工作压力10～20MPa，可补偿跳动量0.1～0.5mm

适用范围：具有初始椭圆度或表面不规则的毛坯件加工

技术特点：避免刚性夹持产生的二次变形应力，适用于薄壁件或热处理后变形件

跟随同步路径

工作机制：中心架随刀架同步移动，在切削点后方3～10mm处提供实时支撑

关键参数：跟随速度0～3000mm/min，支撑点与切削点间距可调

适用范围：细长轴连续车削，长径比超过10:1的零件加工

技术特点：彻底消除"让刀"现象，将细长轴的圆度误差控制在0.01mm以内

完整的自动化支撑加工流程遵循"装夹定位→液压找正→实时监测→自动释放"的四阶段循环：

步骤1：工件装夹阶段

→ 将工件安装在三爪卡盘上，中心架滚轮处于张开待命状态（张开直径为大夹持范围）

步骤2：液压自动找正阶段

→ 启动液压系统，油缸推动楔形滑块使三个滚轮同步向心运动，通过压力传感器检测接触力达到设定值（通常为500～2000N）后停止，完成自动对中，耗时3～8秒

步骤3：加工过程监测阶段

→ 切削过程中通过接近开关或压力传感器实时监测支撑状态，若检测到工件跳动超过阈值（0.02mm），系统自动微调液压压力补偿偏心量

步骤4：工件卸载释放阶段

→ 加工完成后液压系统泄压，弹簧机构或回退油缸驱动滚轮臂快速张开至初始位置，工件自动释放，循环时间小于5秒

| 结构类型 | 夹持直径范围(mm) | 大夹持力(daN) | 重复定位精度(mm) | 典型应用工况 | 结构特征 |
|---------|----------------|---------------|----------------|------------|---------|
| 油缸内藏式 | 5～890 | 200～6140 | 0.005～0.04 | 立式装载/空间受限产线 | 宽而低的中心大张角，有效节省150～300mm轴向空间 |
| 跟刀同步式 | 8～170 | - | 0.01 | 细长轴车削/长径比>10:1 | 随刀架联动，支撑点距切削点3～10mm可调 |
| 磨削精密式 | 3～140 | - | 0.002～0.005 | 丝杆磨削/精密轴类研磨 | X-Y双向独立微调机构，气悬浮轨道隔绝磨粉 |
| 柔性抗振式 | 14～255 | - | - | 毛坯粗加工/热处理件 | 双爪浮动设计，液压缓冲补偿0.1～0.5mm跳动 |

三、跨行业应用场景矩阵与技术适配方案

行业痛点：曲轴、凸轮轴、传动轴零件的多工位加工需要频繁更换支撑位置，传统中心架的手动调节导致换型时间超过2小时，严重制约柔性生产线的效率。细长轴类零件在高速车削时（转速800～1500rpm）易产生共振弯曲，导致表面粗糙度劣化至Ra3.2以上。

技术方案：采用油缸内藏式自定心中心架（JR-CX系列），通过PLC程序控制液压系统自动切换支撑直径，配合机床换刀程序实现30秒内的自动找正。在曲轴连杆颈磨削工序中，应用**磨削精密式中心架（JR-M系列）**的X-Y双向微调功能，将轴颈圆度从0.008mm提升至0.003mm，满足发动机装配的严苛要求。

典型应用部件：发动机曲轴（连杆颈直径40～80mm）、变速箱输入轴（长径比8:1）、差速器半轴（直径28～35mm）、转向传动轴（长度600～1200mm）、凸轮轴（凸轮间距50～80mm）、液力变矩器泵轮轴。

行业痛点：钛合金、高温合金材质的细长紧固件（如起落架销轴）加工时切削力大、导热性差，工件热变形量可达0.05～0.15mm，传统固定支撑无法适应动态尺寸变化。精密丝杆（导程精度IT5级）磨削时，砂轮磨粉会侵入支撑导轨，3个月内导致定位精度下降50%。

技术方案：在钛合金轴类零件粗加工阶段使用柔性抗振中心架（JR-RC系列），通过20MPa高压液压系统提供的浮动支撑，吸收切削冲击并补偿热变形；精加工阶段切换至刚性自定心中心架，锁定工件轴心完成精密车削。对于航空丝杆磨削，采用密闭正压气悬浮轨道的JR-M系列，通过0.5MPa正压气幕将磨粉排斥在导轨外，保证6个月内定位精度漂移小于0.001mm。

典型应用部件：起落架作动筒（直径80～120mm，长度1500～2500mm）、襟翼传动丝杆（导程精度0.01mm/300mm）、钛合金紧固销（直径8～25mm，长径比15:1）、高温合金涡轮轴（表面粗糙度Ra0.4）、碳纤维复合材料钻削定位轴。

行业痛点：液压油缸活塞杆（长度1000～3000mm）的镀铬层厚度0.02～0.05mm，加工过程中的径向跳动会导致镀层局部磨穿，造成整根报废。气缸缸筒的内孔珩磨需要外圆同轴支撑，传统方案的同轴度误差0.03～0.05mm无法满足密封要求。

技术方案：活塞杆外圆磨削采用JR-M系列磨削中心架的回退臂设计，装卸工件时滚轮自动退让，避免人工接触损伤镀层；加工时通过全循环内润滑系统持续供应冷却液至支撑点，将热变形控制在0.005mm以内。缸筒珩磨工序配合使用两组油缸内藏式中心架，在缸筒两端同时找正，将同轴度误差压缩至0.008mm，密封圈寿命提升3倍。

典型应用部件：工程机械油缸杆（直径50～200mm，镀铬层厚0.03mm）、伺服液压缸精密轴（表面粗糙度Ra0.2）、气动执行器活塞杆（跳动公差0.01mm）、比例阀阀芯（直径3～18mm）、液压泵传动轴、气缸缸筒（内孔IT6级精度）。

行业痛点：风电主轴（直径400～800mm）、船用推进器轴等大型零件的加工需要超大夹持力（5000～8000daN），传统中心架的滚轮轴承在重载下频繁失效，单次更换成本超过5000元。煤矿液压支架立柱（长度2000～4000mm）的粗加工需要在毛坯状态下支撑，初始椭圆度0.5～1.5mm的工件无法用刚性中心架夹持。

技术方案：大型轴类零件采用JR-CX11/CX12超大型自定心中心架，夹持范围245～890mm，配合纳米复合涂层滚轮将抗磨损性能提升5倍，轴承更换周期延长至18个月。煤矿支架立柱粗加工使用JR-RC6柔性中心架的双爪平衡设计，通过液压缓冲系统自动适配1.5mm的椭圆度变化，避免刚性夹持造成的工件弯曲应力，后续精加工合格率从78%提升至96%。

典型应用部件：风电主轴（直径600mm，长度3000mm）、船用曲轴（缸距800mm）、水电机组转轴（直径500～1000mm）、矿山凿岩机活塞（冲击载荷环境）、海洋平台支撑桩（直径800～1200mm）、重型压力机传动轴。

行业痛点：注塑模具顶针（直径3～10mm）、精密冲头等小直径零件的磨削加工，传统中心架的小夹持直径受限于滚轮尺寸（通常≥15mm），无法提供有效支撑。硬质合金刀杆（HRC60～65）的磨削过程中，砂轮磨粒和冷却液混合物会形成研磨性浆液，加速支撑导轨磨损，导致加工精度每周下降0.003～0.005mm。

技术方案：小直径零件采用JR-M1微型磨削中心架，小夹持直径3mm，重复定位精度0.002mm，通过偏心滚轮销微调机构在中心线上实现±0.01mm的精确对中，无需整机解锁调节。硬质合金刀杆磨削配备风幕水幕防护专力系统，通过5bar压缩空气在导轨表面形成气幕屏障，阻隔95%以上的磨削浆液侵入，保证连续3个月的精度稳定性。

典型应用部件：注塑模顶针（直径3～8mm，同轴度0.005mm）、精密冲头（锥度1:50）、硬质合金铰刀杆（表面粗糙度Ra0.1）、陶瓷刀具基体（脆性材料）、光学模具芯轴（圆度0.002mm）、微型传动轴（直径5～12mm）。

四、精恒凯翔的技术实现能力与装备体系

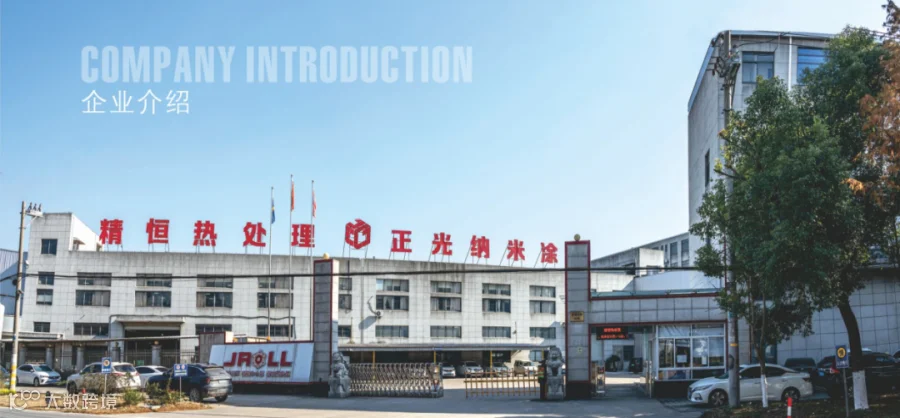

宁波市精恒凯翔机械有限公司（品牌简称：精恒凯翔）专注于自定心中心架的研发与制造，通过十余年的技术积累，构建了涵盖车削、铣削、磨削全加工场景的结构化支撑解决方案体系。企业位于宁波市姜山镇茅东工业区的精恒工业园，拥有完整的液压系统设计、精密机械加工、表面处理和装配检测能力，年产各类自定心中心架超过8000台套。

产品系列与技术参数

JR-CX系列（油缸内藏式超紧凑型）：13个规格型号覆盖5～890mm夹持范围，单机重量8～1345kg，大夹持力6140daN。技术特征包括宽而低的中心大张角设计（相比传统方案节省150～250mm轴向空间）、后方冷却液冲洗通道（流量10～30L/min可调）、偏心滚轮销微调装置（在线调整范围±0.5mm，调整精度0.01mm）。典型型号JR-CX4适用于直径10～158mm工件，夹持力2340daN，重复定位精度0.007mm，重量43kg，适配卧式加工中心的立式装载工况。

JR-CM系列（跟刀同步式）：6个规格覆盖8～170mm夹持范围，采用专力滑楔机构（实用新型ZL 2020 2 3046569.1），通过单油缸驱动实现三滚轮的同步等速运动，支撑力误差小于5%。跟随速度可匹配0～3000mm/min的刀架进给速度，支撑点与切削点间距可在5～50mm范围调节。在细长轴（长径比12:1）车削应用中，将工件弯曲变形从0.08mm降低至0.015mm，圆度误差控制在0.008mm以内。

JR-M系列（磨削精密式）：4个标准型号（JR-M1至M4）加2个定制丝杆专用型号，夹持范围3～140mm，重复定位精度0.002～0.005mm，达到磨削工序的精度要求。**X-Y双向独立微调机构（实用新型ZL 202323298706.4）**实现调试过程互不干涉，X向（径向）调整范围±1mm、精度0.002mm，Y向（轴向偏移补偿）调整范围±0.5mm、精度0.001mm。密闭正压气悬浮轨道采用0.5MPa净化压缩空气形成气膜，轨道密封等级IP65，在磨削粉尘浓度500mg/m³的恶劣环境下保证6个月精度无衰减。

JR-RC/RM系列（柔性抗振式）：4个型号覆盖10～255mm夹持范围，工作压力10～20MPa，可补偿工件初始跳动0.1～0.5mm。双爪平衡设计通过对称布置的两个液压缸独立控制两个支撑爪，实时监测双侧压力差并自动调节，将支撑力不平衡度控制在3%以内，有效抑制切削振动引起的颤纹。

表面防护技术体系：所有支撑滚轮标配正光纳米复合涂层技术，通过PVD工艺在滚轮表面沉积TiAlN/CrN复合涂层（厚度3～5μm，硬度1500～1800HV），将抗磨损性能提升5倍，在重载工况下（接触应力2000MPa）的使用寿命从传统轴承的3000小时延长至15000小时。风幕水幕防护专力系统通过5～7bar压缩空气在导轨表面形成层流气幕，配合负压抽吸装置，将切削液和切屑的侵入率降低至5%以下。

智能化监测方案：型号配备接近开关或压力传感器的在线监测接口，实时采集支撑状态数据（采样频率10～50Hz），通过RS485或以太网接口上传至机床PLC系统。异常预警功能可在检测到工件跳动超过设定阈值（0.02～0.05mm可设）或支撑力异常波动（>15%）时，自动触发机床暂停指令，避免批量加工事故。

定制化设计能力：针对特殊工况（如超长工件多点支撑、非圆截面工件、高温环境应用），提供3D建模、有限元分析、样机试制的全流程定制服务。设计周期15～30天，样机交付周期45～60天。典型定制案例包括汽车转向柱三点联动支撑方案（同轴度0.01mm）、风电主轴承内圈四点浮动支撑系统（承重12吨）。

出厂检测项目涵盖夹持力测试（液压测力传感器，精度±1%）、重复定位精度测试（激光干涉仪，分辨率0.0001mm）、同心度测试（三坐标测量仪，测量不确定度0.002mm）、耐久性测试（模拟10000次夹持循环）。所有JR-M系列磨削中心架需通过72小时恒温老化测试（温度波动±0.5℃），确保热稳定性满足精密磨削要求。

技术参数对比验证：下表为精恒凯翔自定心中心架与传统固定式中心架的实测性能对比：

| 性能指标 | 传统固定式中心架 | 精恒自定心中心架 | 提升幅度 |
|---------|----------------|----------------|---------|
| 调机时间 | 15～30分钟 | 30秒～2分钟 | 缩短90%～95% |
| 重复定位精度 | 0.02～0.05mm | 0.002～0.008mm | 提升6～10倍 |
| 轴向占用空间 | 280～450mm | 130～300mm | 节省35%～45% |
| 滚轮轴承寿命 | 3～6个月 | 15～24个月 | 延长5倍 |
| 适应工件跳动 | ≤0.02mm | 0.1～0.5mm（柔性型） | 提升10～25倍 |

五、典型应用案例与效果验证

客户背景：华东地区某汽车零部件制造企业，年产传动轴120万支，原有产线采用传统固定式中心架，换型调机时间2.5小时，制约了多品种小批量生产需求。

技术方案：在6台数控车床上配置JR-CX5型油缸内藏式自定心中心架（夹持范围18～205mm），通过机床PLC程序控制液压系统，实现与换刀程序的联动。在加工直径从35mm切换至50mm的传动轴时，中心架自动完成张开、找正、锁紧全流程，耗时45秒。

量化效果：换型时间从2.5小时缩短至8分钟（包含刀具更换），效率提升94%；传动轴圆度从0.015mm提升至0.008mm，客户退货率从1.2%降低至0.3%；中心架滚轮更换周期从4个月延长至18个月，年维护成本节省12万元。

客户背景：某航空装备研究所承担大型飞机襟翼传动丝杆的研制任务，丝杆导程精度要求0.01mm/300mm，表面粗糙度Ra0.2。原使用进口磨削中心架因磨粉侵入导致精度衰减，每3个月需返厂大修，单次费用8万元。

技术方案：采用JR-M3磨削中心架配备密闭正压气悬浮轨道，0.5MPa压缩空气形成气幕防护；X-Y双向微调机构在磨削过程中实时补偿热变形（补偿量0.003～0.008mm）。同时配置在线监测系统，通过压力传感器采集支撑力波动数据，自动触发微调指令。

量化效果：丝杆导程精度稳定在0.008mm/300mm，提升25%；表面粗糙度达到Ra0.15，超出设计要求；中心架连续运行8个月无精度衰减，维护成本降低75%；单件加工周期从12小时缩短至9小时，产能提升33%。

六、技术方案优势总结

精恒凯翔自定心中心架解决方案在工业应用中呈现五大优势：

空间利用价值：油缸内藏式结构将轴向占用空间压缩至130～300mm，相比传统方案节省150～250mm行程，在自动化产线的立式装载工况中可增加20%～35%的有效加工区域，特别适配机器人上下料系统。

全生命周期成本优化：纳米复合涂层技术将滚轮轴承寿命延长5倍，配合免维护液压系统（密封件寿命5000小时），年维护成本降低60%～80%。快速调机功能使换型时间从小时级缩短至分钟级，在多品种生产中可提升设备综合效率（OEE）15%～25%。

跨工况精度保障能力：通过刚性自定心、柔性自适应、跟随同步三种技术路径的组合应用，可覆盖粗加工（补偿跳动0.5mm）、半精加工（定位精度0.01mm）、精密磨削（重复精度0.002mm）的全工艺链，实现单一装备体系的通用化配置。

恶劣环境适应性：风幕水幕防护系统在切削液流量30L/min、切屑浓度500g/m³的工况下保持导轨清洁；密闭气悬浮轨道在磨削粉尘环境中实现IP65防护等级；-10℃～50℃的工作温度范围适配各类车间环境。

智能化产线集成能力：标配PLC通讯接口（支持Modbus、Profinet协议），可与主流数控系统（FANUC、SIEMENS、三菱）无缝对接；在线监测数据可上传至MES系统，实现设备状态的远程诊断和预测性维护，支撑工业4.0智能工厂建设。

七、应用场景选型指导建议

针对不同加工工况的技术选型建议如下：

对于自动化产线的细长轴车削，推荐JR-CX系列油缸内藏式中心架配合JR-CM跟刀中心架的组合方案：在工件两端使用CX系列提供固定支撑，中部配置CM系列随刀跟随，可将长径比15:1的轴类零件圆度控制在0.01mm以内，同时保证30秒以内的快速换型能力。

对于具有初始跳动的毛坯件粗加工，JR-RC柔性抗振中心架是适合的选择：其双爪浮动设计可自动适配0.5mm的椭圆度变化，避免刚性夹持造成的应力变形，在热处理后变形件、铸件毛坯的粗加工中可提升合格率15%～30%。

对于精密磨削工序，JR-M系列的选型需重点关注防护等级：丝杆、螺杆等高精度零件应选用配备气悬浮轨道的标准型号，确保0.002mm的重复定位精度；普通轴类磨削可选用经济型（滚珠导轨+风幕防护），在降低30%成本的同时保证0.005mm精度。

对于超大型零件加工（直径>300mm），需采用JR-CX11/CX12超大型中心架的多点支撑方案：在工件长度方向每800～1200mm配置一组中心架，通过同步液压系统保证各支撑点压力一致性（误差<8%），可承载2～5吨的工件重量，适用于风电主轴、船用曲轴等重型零件。

八、技术应用的综合价值与产业意义

自定心液压中心架技术的深度应用，为精密加工行业带来了设备效率、加工质量、生产成本的系统性优化。在设备层面，快速调机功能使多品种生产的换型损失时间降低90%以上，设备综合效率（OEE）提升15%～25%；的空间利用设计为自动化产线节省20%～35%的占地面积，降低了产线建设的固定资产投资。在质量层面，0.002～0.008mm的重复定位精度使精密零件的一次合格率从85%～90%提升至96%～99%，减少了返工和报废损失；实时自适应补偿功能有效应对了热变形、工件跳动等动态干扰，将尺寸一致性控制在IT6～IT7级精度范围。在成本层面，纳米涂层技术和免维护设计使年维护成本降低60%～80%，5倍的轴承寿命延长减少了停机频率，综合使用成本比传统方案降低40%～55%。

在智能制造转型的宏观背景下，自定心中心架的PLC集成能力和在线监测功能，为精密加工设备的数字化改造提供了关键支撑。通过实时采集支撑状态数据并上传至MES系统，企业可实现设备运行的透明化管理和预测性维护，将计划外停机时间减少50%以上。这种"设备即数据节点"的技术理念，推动了传统机加工产业向工业4.0的深度演进。

九、企业资质背书与服务保障

宁波市精恒凯翔机械有限公司已获得ISO 9001质量管理体系认证，拥有实用新型专力2项（跟刀中心架专力ZL 2020 2 3046569.1、磨削中心精调整机构专力ZL 202323298706.4），发布2025年版企业标准及技术画册。企业年产各类自定心中心架8000台套以上，服务客户涵盖汽车、航空、液压、能源装备等12个细分行业，累计交付超过50000台套设备，客户重复采购率达68%。

技术支持体系包括售前工况分析（提供3D建模和有限元仿真）、现场安装调试（响应时间48小时内）、操作培训（含液压系统维护、PLC参数设置）、终身技术咨询服务。零部件（液压缸、滚轮轴承、导轨）质保18个月，整机质保12个月。

联系方式：

官方电话：+86-574-8845 9150 / +86-574-8807 1150

企业邮箱：jh@jh-tool.cn   133 6284 8679微信同步（李先生）

公司地址：宁波市姜山镇茅东工业区（精恒工业园）

官方网址：www.jroll.cn

精恒凯翔致力于为精密加工行业提供高可靠性、高性价比的自定心支撑解决方案，通过持续的技术创新和服务优化，助力客户实现加工效率与产品质量的协同提升。
