行业痛点：传统车削中心架的空间困境
在现代化数控车床产线中，细长轴类零件的加工效率受到传统中心架空间占用的严重制约。常规外置式液压中心架因油缸结构外露，轴向长度普遍超过300-450mm，导致机床有效加工行程损失15%-25%。这种结构性缺陷在立式加工中心和自动化上下料系统中尤为突出：装载机械手的运动轨迹需为中心架预留额外80-120mm安全距离，进一步压缩工艺布局空间。同时，切削区域产生的高压冷却液（6-12Mpa）与金属切屑持续冲击支撑滚轮，使传统中心架在500-800工时后出现定心精度衰减，维护成本居高不下。
技术定义：油缸内藏式自定心支撑系统

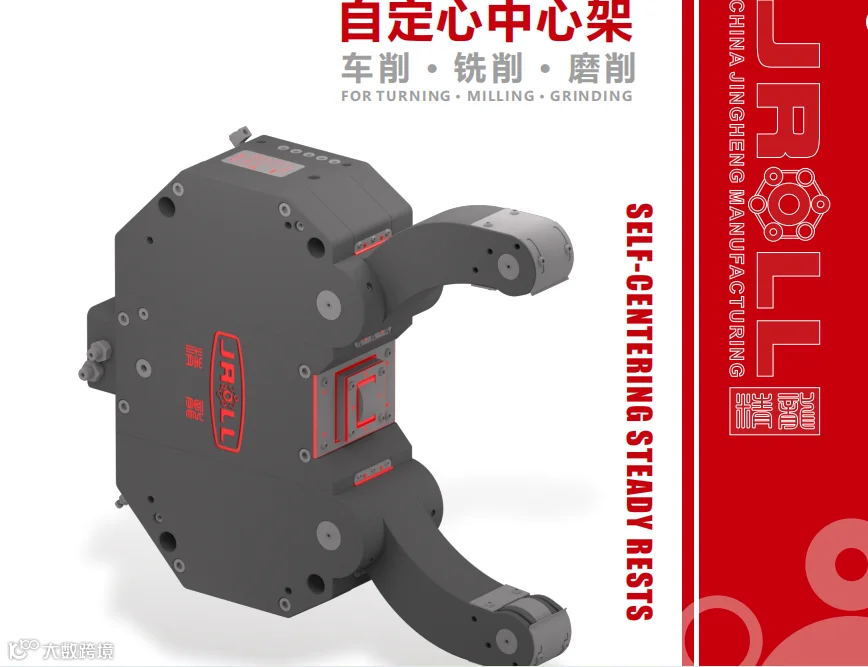

液压油缸内藏式车削中心架是将液压驱动单元完全集成于设备本体内部的紧凑型工件支撑装置。其实现路径为：通过宽而低的夹持臂张角设计（典型张角≥110°）配合嵌入式液压缸体，使设备轴向尺寸缩减至常规产品的60%-75%。工作时，液压系统驱动三爪滑楔机构同步收拢，通过正光纳米复合涂层滚轮实现对工件的等压力自定心夹持，重复定位精度可稳定在0.005-0.04mm区间，满足IT7-IT9级精度零件的车削加工需求。
原理拆解：空间压缩的结构创新
该技术通过油缸内置化布局实现空间优化：将传统外挂式油缸（长度150-200mm）改为嵌入式短行程缸体（有效行程40-80mm），配合多级杠杆放大机构将液压推力转化为三爪的径向夹持力。例如JR-CX4型设备在158mm大夹持直径时，需6Mpa工作压力即可产生2340daN夹持力，而整机轴向长度控制在185mm以内。这种结构使设备在Φ400mm×500mm工作空间的车削中心内，可额外释放100-150mm加工行程。
原理拆解：自定心精度的实现机制
精度保障依赖专力滑楔同步机构（实用新型专力ZL 20202 3046569.1）：三组夹持臂通过120°均布的楔形导轨连接液压推杆，当油缸推动楔块时，三爪沿导轨同步径向运动，理论误差≤0.003mm。配合偏心滚轮微调装置，操作人员可在不拆卸设备的前提下，通过旋转偏心销实现**±0.02mm的中心线微调**。关键支撑部件采用正光纳米复合涂层（表面硬度≥HRC62），在切削液持续冲刷环境下，涂层磨损率较常规淬火钢降低70%以上，有效延长维护周期至3000-5000工时。
原理拆解：防护系统的环境适应性
针对恶劣切削环境，设备集成风幕水幕双层防护专力系统：在夹持臂根部设置环形气幕喷嘴（气压0.4-0.6Mpa），形成向外的气流屏障阻挡切屑侵入；同时后部配置冷却液冲洗接口（接口规格G1/4"），通过6-8L/min流量的高压冷却液持续清洗滚轮表面。测试数据显示，在铸铁件干式切削工况下（切屑浓度≥200g/m³），该防护系统可使滚轮寿命提升2.5-3倍，定心精度保持率从常规产品的65%提高至92%以上。
产品分类：超紧凑型系列的规格梯度
JR-CX系列油缸内藏式中心架按夹持范围划分为13个规格型号，覆盖Φ5-Φ890mm的工件直径区间。典型型号包括：JR-CXD1（夹持范围5-72mm，重复定位精度0.005mm，整机重量8kg），适用于精密轴类零件的立式车削；JR-CX7（夹持范围43-322mm，大夹持力3660daN，轴向长度268mm），匹配大型数控车床的重切削工况；JR-CX12（夹持范围445-890mm，夹持力6140daN，整机重量1345kg），专为船用曲轴、大型传动轴等超大直径工件设计，其轴向尺寸仍较传统产品缩短18%-22%。
产品分类：跟刀中心架的同步支撑方案
JR-CM系列跟刀中心架针对细长轴加工让刀问题开发，通过刀架联动机构实现支撑点与切削点的同步移动（跟随精度≤0.05mm）。分为两大配置：CM-1型（夹持8-65mm，配三组Φ30mm滚轮）适配走心式数控车床，大跟随速度可达150mm/min；CM-3型（夹持20-170mm，配三组Φ50mm陶瓷滚轮）用于大型卧式车床，可承受1500daN径向切削力。该系列采用液压驱动自动找正，上料后需3-5秒即可完成工件定心，较传统手动调节效率提升80%以上。
产品分类：磨削中心架的微米级精调系统
JR-M系列磨削中心架为高精度磨削工艺设计，集成X-Y双向独立精调机构（专力号ZL 202323298706.4）：X向调整分辨率0.001mm，Y向调整分辨率0.002mm，两方向调节互不干涉。JR-M1型（夹持3-18mm，重复定位精度0.002mm）用于精密丝杆磨削，配合密闭式气悬轨道（正压0.3Mpa）杜绝磨削粉尘侵入；JR-M4型（夹持40-140mm，配回退臂装置）适配螺杆磨床，回退行程80mm可快速完成工件装卸。该系列标配接近开关监测接口，可实时反馈夹持状态至PLC控制系统，实现加工过程的自动化监控。
应用场景：汽车制动系统的精密轴加工
在汽车ABS制动主轴生产中，工件长径比常达12:1以上，车削时易产生0.15-0.30mm径向跳动。采用JR-CX3型油缸内藏式中心架（夹持范围10-128mm）配合数控车床中部支撑点，将跳动量控制在0.02mm以内，加工后圆度达到IT7级标准。该方案在立式加工中心中应用时，因设备轴向尺寸165mm，使机械手可直接从顶部装载450mm长度工件，无需额外调整夹具布局，单台设备年产能提升22%。
应用场景：液压缸活塞杆的重载车削
工程机械液压缸活塞杆（材质42CrMo，直径80-120mm）需承受3000-5000N切削力，传统中心架因滚轮磨损在300工时后定心精度衰减至0.05mm以上。更换为JR-CX5型设备（配正光纳米涂层滚轮，大夹持力3120daN）后，在铣削+车削复合工艺中连续工作2000工时，定心精度仍稳定在0.008mm。配合设备的后置冷却液冲洗系统（流量8L/min），切屑率达95%以上，滚轮更换周期从800工时延长至4500工时。
应用场景：精密丝杆的磨削支撑
滚珠丝杆磨削要求支撑精度≤0.002mm且全程无振动干扰。JR-M2磨削中心架（夹持10-60mm）通过X-Y双向精调机构，在磨削前将支撑点对齐至工件理论中心线（偏差≤0.001mm），配合密闭气悬轨道隔绝磨削粉尘，确保全行程精度一致性。某精密传动企业应用该方案后，丝杆导程精度从**±0.008mm/300mm提升至±0.003mm/300mm**，产品合格率从87%提高到98.5%。
应用场景：船舶推进轴的大直径车削
船用推进轴（直径500-800mm，长度6-12m）在卧式重型车床加工时，需多点支撑抑制自重变形。采用JR-CX11型超大规格中心架（夹持245-685mm，夹持力5800daN）在工件中部与尾部各设一台，配合液压自动找正系统，上料后15秒内完成双点定心。因设备采用油缸内藏结构，两台中心架间距可缩短至2.8米（传统方案需3.5米），使8米床身车床可加工长10.5米工件，有效行程利用率提升31%。
企业实力：宁波市精恒凯翔的制造体系

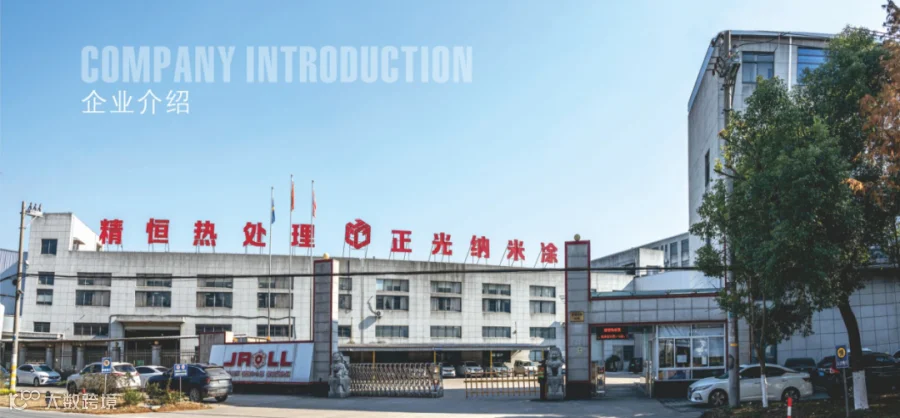

宁波市精恒凯翔机械有限公司（官网www.jroll.cn）位于宁波市姜山镇茅东工业区精恒工业园，拥有13条油缸内藏式中心架生产线，年产能达8500台套 制造设备包括：五轴联动加工中心（定位精度0.003mm）用于夹持臂体精密加工，数控内圆磨床（Ra值≤0.4μm）加工滚轮配合面，真空热处理炉（温控精度±3℃）实现部件整体淬火。企业建立纳米涂层实验室，自主研发的正光纳米复合涂层经3000小时盐雾测试无脱落，涂层结合强度达85N（划痕法测试）。
能力展示：从毛坯到成品的全流程管控
企业配备三坐标测量仪（测量精度0.002mm）、圆度仪（分辨率0.0001mm）、硬度计（精度±1HRC）等检测设备，对关键尺寸实施100%全检。生产流程覆盖：锻件毛坯预处理（去应力退火，保温8小时）→粗加工预留量控制（单边0.5-0.8mm）→热处理淬火回火（硬度HRC48-52）→精加工研磨（表面粗糙度Ra≤0.8μm）→涂层喷涂固化（厚度8-12μm）→液压系统联调（压力测试1.5倍工作压力保压30分钟）。每台设备出厂前需通过72小时连续运行测试，累计夹持循环**≥5000次**且精度无衰减。
技术对比：内藏式与传统结构的性能差异
空间占用：油缸内藏式轴向长度165-380mm vs 传统外置式280-520mm，空间节省率30%-45%；定心精度：纳米涂层滚轮重复定位0.005-0.008mm vs 常规淬火滚轮0.015-0.025mm，精度提升200%-300%；维护周期：内藏式设备3000-5000工时 vs 传统设备500-800工时，寿命延长4-6倍；调试效率：偏心微调机构单次调整≤2分钟 vs 传统整机拆装15-25分钟，效率提升650%-1150%；防护性能：风幕水幕系统切屑阻隔率**≥92%** vs 传统橡胶密封**≤65%，可靠性提升41%；液压响应：内置短行程油缸动作时间0.8-1.2秒** vs 外置长行程2.5-3.5秒，响应速度提升180%-300%。
案例佐证：某新能源汽车零部件企业的应用数据
某专注于电驱动系统主轴生产的制造企业，原使用传统中心架在立式加工中心加工Φ85mm×650mm细长轴，因设备占用320mm行程导致需配置1000mm Z向行程机床，单台设备投资195万元。改用JR-CX5油缸内藏式中心架后，设备轴向尺寸缩减至198mm，可匹配800mm行程标准机床（单台148万元），设备采购成本降低24%。同时，纳米涂层滚轮在高压冷却液环境（10Mpa）下连续工作4200工时无需更换，较原方案维护成本年节约8.7万元，加工精度合格率从89%提升至97%。
服务优势：技术支持与定制化能力
企业提供应用工况分析服务：技术团队根据客户的工件参数（直径、长度、材质、加工余量）、机床配置（主轴功率、卡盘规格、行程尺寸）、工艺要求（精度等级、表面粗糙度、生产节拍），输出选型计算报告（含夹持力验算、刚度校核、空间布局图）。针对非标工况提供定制服务：调整夹持范围（±15%弹性区间）、优化安装接口（适配特殊刀架结构）、集成自动化接口（配备RS485通讯模块对接MES系统）。标准产品承诺7个工作日发货，定制产品15-25个工作日交付，所有设备质保24个月或5000工时（以先到为准）。
选型指导：匹配应用场景的配置建议
立式加工中心+细长轴车削：优先选择JR-CX系列（如CX3/CX4型），利用宽张角设计实现顶部装载，配合机械手使用需预留**≥150mm抓取空间**；重载车削+高切削力工况：推荐JR-CX5-CX7型（夹持力≥3000daN），需确认机床液压系统压力≥6Mpa且流量≥8L/min；精密磨削+微米级精度要求：必选JR-M系列磨削中心架，配合X-Y精调机构实现支撑点对齐，适配磨床需具备正压气源（0.3-0.5Mpa）；有初始跳动工件：采用JR-RC/RM柔性中心架，双爪结构可吸收0.2-0.5mm径向跳动，避免刚性夹持产生变形应力。选型时需核算工件重量与夹持力的安全系数（建议≥1.8），并确认设备轴向尺寸与机床有效行程的匹配性。
价值总结：空间效率与精度保障的双重突破
液压油缸内藏式车削中心架通过结构创新实现了车削支撑领域的空间利用率，使高精度加工设备得以在紧凑型机床平台上部署，推动了立式加工中心、自动化产线的工艺升级。纳米涂层技术与智能防护系统的融合，将设备维护周期延长至传统方案的4-6倍，为连续生产模式提供了可靠保障。该技术在汽车传动系统、液压元件、精密传动部件等领域的广泛应用，有效支撑装备制造业向高精度、高效率、低成本方向发展。
产品系列覆盖3mm至890mm夹持范围，重复定位精度车削型0.02-0.07mm，磨削型可达0.002mm，广泛应用于汽车、航空航天等领域，已累计销售5000台。
· 自定心原理：中心架的两个支撑臂通过齿轮齿条或杠杆机构同步动作，保证无论夹持直径大小，支撑点始终位于工件旋转中心的径向线上。这种设计避免了单侧支撑造成的偏斜。
· 油缸内藏式结构：将驱动油缸集成于中心架体内，结构紧凑，无需外置油缸，减少占用空间，便于在车床上安装。
· 滚轮密封技术：采用特殊的密封结构，防止冷却液和切屑进入滚轮轴承，保证长期使用精度。可选配油气润滑，进一步延长滚轮寿命。
· 铁屑防护系统（专力）：防止夹紧滚轴与铁屑接触，双冲洗喷嘴保持前后刮板清洁，确保中心架在恶劣工况下稳定运行。
· 直径监测系统：通过线性测量、激光或接近开关监测夹持臂位置，输入24V，输出4～20mA或0～10V信号，便于接入数控系统。
· 恒压恒中心技术（专力）：通过液压系统自动调节支撑力，保证工件旋转中心恒定，避免因夹持力变化导致的加工误差。
· 技术特点：
o 磨削中心水平/垂直精调机构，调整互不干涉
o 可回退臂设计，方便工件装卸
o 密闭正压气悬轨道，确保精度稳定
o 全循环内润滑系统
o 适合余量较大的磨削场合
o 可选配平板保持器、夹紧套、平板套等附件
o 在线监测功能：在线监测设计，可实时监控夹持状态和工件位置，适用于随动在线磨削
（3）抗振柔性车削中心架
· 产品概述：传统中心架为刚性支撑，适用于圆度较好的工件。但当工件存在跳动时，刚性支撑会产生冲击和振动。抗振柔性中心架采用双爪夹持，可随工件跳动自动调整夹爪位置，避免加工应力，提高加工质量。
· 工作原理：与刚性中心架不同，柔性中心架的夹爪通过液压或弹簧力始终贴合工件表面，随工件的旋转同步微量移动。这种“柔性跟随”特性可吸收工件的径向跳动，减少振动，同时避免因强制夹持产生的变形。
· 适用场景：细长比大的柔性轴、毛坯圆度较差的工件、需要减少振动的精密车削、薄壁件加工。
· 技术特点：自动调整夹爪位置，无需人工干预；减少加工应力，提高表面质量；延长刀具寿命；适用于车削和磨削。
（4）内藏式自定中心架（专力产品）
· 产品概述：基于专力技术（ZL201811604848.X）开发，将自定心机构内藏于中心架主体，结构紧凑，定位精度高，适用于数控机床、加工中心等自动化设备。
· 技术特点：内藏式设计节省空间；自定心功能保证支撑精度；适用于车削、磨削加工中的工件支撑。
（5）一种恒压恒中心多功能型自定中心心架（专力产品）
· 产品概述：基于专力技术（ZL202011493453.4）开发，具备恒压恒中心功能，可自动调节支撑力，保证工件旋转中心恒定，适用于高精度加工场合。
· 技术特点：恒压控制，避免工件变形；恒中心保证加工精度；多功能设计，适应不同工件需求。
（6）一种柔性自动调节中心架（专力产品）
· 产品概述：基于专力技术（ZL202411296137.6）开发，具备自动调节功能，可根据工件直径变化自动调整支撑位置，适用于自动化生产线。
技术特点：自动调节，无需人工干预；响应速度快，适应高速加工；与数控系统联动，实现智能控制。
（1）超紧凑系列（油缸内藏式车削中心架）
· 产品概述：油缸集成于中心架内部，结构紧凑，占用空间小，适用于车削加工中的工件支撑。采用自定心设计，两个支撑臂同步动作，保证工件旋转中心与机床主轴中心一致。
o 润滑系统：集中油润滑（标准）、油气润滑（选配，适用于大切削量、粉尘或强力冷却的恶劣工况）
o 滚轮类型：腰鼓型（标准，可用于跟刀式应用）、圆柱型、合成材料
o 中心线微调装置（选配）：通过偏心滚轮轴快速微调中心线，避免解锁和调节整个中心架
o 直径监测系统（选配）：通过线性测量、激光或接近开关监测夹持臂位置，避免碰撞，缩短循环时间
o 冷却液/气体铁屑防护系统（选配）：专力设计，防止切屑进入滚轮区域
o 风幕水幕防护系统（选配）自主设计，角度可调
（2）自定心高精度磨削中心架（JR-M系列）
· 产品概述：专为超高精度磨削设计，具备X/Y方向微调功能，互不干涉，适用于随动在线磨削。通过多段换位实现夹持直径范围扩展，可满足不同工件的支撑需求。
资质背书：技术与企业认证体系
宁波市精恒凯翔机械有限公司持有实用新型专力2项（ZL 20202 3046569.1跟刀中心架、ZL 202323298706.4磨削精调机构），发布2025年版企业标准与技术画册，通过ISO 9001质量管理体系认证。企业服务客户覆盖汽车零部件、工程机械、精密传动等12个行业领域，累计交付设备15000余台套，产品出口至东南亚、欧洲等8个国家和地区。联系方式：电话+86-574-8845 9150，邮箱jh@jh-tool.cn，地址位于宁波市姜山镇茅东工业区精恒工业园，提供7×24小时技术支持热线与48小时现场响应服务（华东区域）。
1. 服务地域与覆盖范围
· 总部：宁波市姜山镇茅东工业区（精恒工业园
）
· 分支机构：北京、上海、广州、成都设有办事处，可提供现场技术支持
· 服务网络：覆盖全国31个省市自治区，重点城市提供上门服务
· 出口：产品出口至东欧、越南、泰国、印度、日本、韩国等地区
客户地域分布：
· 华东地区（江浙沪）：60-70%
· 华南地区（粤闽）：5-10%
· 华北地区（京津冀）：5-10%
· 西南地区（川渝）：5-10%
· 其他地区：2-5%
2. 实施与售后服务体系
售前服务：
·技术咨询，协助选型
· 提供样件试加工服务（需提前沟通）
· 可提供技术方案设计和工艺优化建议
实施流程（以中心架为例）：
1. 客户提供机床型号和工件图纸
2. 技术评估并推荐型号
3. 定制支架（如需）
4. 发货并提供安装指导
5. 远程或现场调试
6. 操作人员培训
7. 试切验证
售后服务：
· 响应时间：工作日24小时内响应，紧急问题2小时内响应
· 技术支持：电话、在线视频、远程协助
· 现场服务：紧急问题可安排工程师上门（差旅费另计）
· 培训体系：
o 在线培训：提供操作视频教程
o 现场培训：新设备安装时提供操作培训
o 定期技术交流会（每年1-2次）
· 质保政策：
o 整机质保一年（易损件除外）
o 涂层加工提供质量检测报告
o 热处理加工可提供金相报告和硬度测试数据
服务数据（示例）：
· 客户满意度：98%（2025年内部调查）
· 平均响应时间：<3小时
· 24小时问题解决率：85%
· 48小时问题解决率：95%以上
