滚珠是滚压头的关键元件，直接影响孔的加工质量与生产效率。滚柱结构形状有三种(图3所示)，经生产使用证明，对于中小直径深孔滚压，图3a滚柱滚压效果最理想，因为，前滚入锥除起引导作用外，还使滚压逐步进入．圆柱面部份使孔面得到充分变形和熨压。前锥斜角a。根据不同材质取为3 ～5。，硬材质选小值，塑性材质选大值，中间具有较窄圆柱面b，根据使用经验b=1～3mm，后锥斜角d=45′～ 1°，可减少与孔壁摩擦．塑性大的材料取大值。
图3b为单圆弧圆锥滚柱，适用于大深通孔和盲孔滚压的双排滚柱滚压头。
图3c为双圆弧圆锥滚柱．适用于单排滚柱大深通孔滚压．制造较麻烦，但一次行程可达到两次滚压或双排滚柱滚压效果，滚柱直径d柱≥12mm，以利制造和使颈部有足够的强度。
图2 滚压头结构

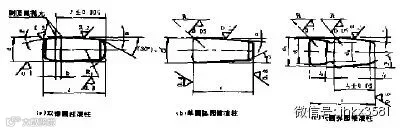

图3 滚柱
滚压头滚珠主要参数如下：滚柱直径d柱=(0．1 l～0．1 7)D孔 (D孔 — 被滚孔径)，大孔取小值，反之取大值，滚柱直径公差取 0.01～0．015mm；圆弧R=(0.11～0.13)d柱，斜角d=45′～ 1° ；滚柱长度l= 15～35mm，小滚柱取短，反之取长，a)、c)两种要保证l1±0.05mm要求；热处理：d柱<φ12mm；尾端面与滚柱外圆垂直度公差0．02mm。每组滚柱直径相差，d柱< φ12mm 时，为0.004mm，d柱>12mm时，为0．006mm，滚柱的数量D孔<φ60mm时，取4～ 6个，D孔>60mm 时，取8～1 6个，滚柱多，接触面大，可加大进给量以提高效率。
