滚光刀的选择标准与应用

金属表面精加工领域的技术挑战

在液压缸体、汽车发动机连杆、航空精密轴承制造领域,传统内圆磨削工艺长期面临效率瓶颈。当工件内孔直径跨度达Φ4至Φ220mm时,磨削设备需要频繁更换砂轮,单件加工周期往往超过15分钟,且难以在HRC35°以上高硬度材料表面实现Ra0.2μm以下的镜面效果。尤其在深孔加工场景中,砂轮磨损导致的尺寸波动可达IT10级,无法满足液压密封面IT8级的配合精度要求。这种工艺矛盾催生了以塑性变形原理的滚光刀技术体系,通过滚针挤压替代磨粒切削,将表面粗糙度控制与加工效率提升整合为单一工序。

滚光刀的技术定义与作用机理

滚光刀(又称镜面滚压工具)是一种利用滚动挤压实现金属表面塑性变形的精密刀具,其工作原理基于微观峰谷填平理论。当淬火硬度达HRC58-62的滚针在150-300MPa挤压力作用下碾过工件表面时,金属晶格发生定向流动,将原始车削面的Ra1.6-3.2μm波峰推挤至波谷,同时在表层形成0.1-0.3mm深度的残余压应力层。这种无切削加工方式避免了磨削烧伤风险,表面硬度较原始基体提升15-25%,承载比率(材料实体接触面积占比)可达90%以上,优于磨削面的**60-70%**水平。

滚压刀具的技术要素

在深孔滚压工况中,滚针组需按2°-5°螺旋角倾斜排列,利用工件旋转产生的轴向分力实现自动进给。当主轴转速达300-800rpm时,倾斜滚针受到的切向摩擦力在轴向分解出8-15N推力,配合刀体的弹簧预紧机构(刚度系数K=50N/mm),可在无外力干预下完成长径比1:10以上深孔的连续滚压。这种设计使单次行程加工长度突破500mm,是传统珩磨头50-80mm有效长度的6倍以上。

高速滚压过程中,接触区瞬时温度可达200-350℃,若散热不足将导致工件热变形超过0.02mm。内润滑型滚光刀在刀体中心轴设置高压油路(供油压力0.3-0.6MPa),通过滚针保持架的离心通道将切削液直接喷射至挤压接触点,形成厚度5-10μm的润滑油膜。这种强制冷却方式使刀具连续工作温度稳定在60-80℃,刀具寿命较常规外喷式延长3-5倍,在铝合金材料加工中可实现单刃8000件以上的服役周期。

针对批量生产中的刀具磨损补偿需求,精密锥度调节结构通过0.01mm刻度的锁紧螺母实现滚针组直径的动态修正。当检测到加工孔径偏离公差带**±0.005mm时,操作人员旋转调节环1格**(对应滚针半径变化0.005mm),即可将尺寸拉回目标值,整个调节过程耗时不超过30秒。这种在机补偿能力使连续加工批次突破500件而无需重新对刀,是传统珩磨需每50件更换油石效率的10倍。

不同构型滚光刀的性能分级

通孔型滚光刀(型号JH-TK)采用贯通式滚针笼结构,适用于缸体、轴套等两端开口工件,加工直径范围Φ8-220mm,单件加工时间0.5-2分钟,表面粗糙度稳定在Ra0.1-0.4μm。盲孔型滚光刀(型号JH-MK)则在前端配置导向锥,通过30°锥角的自定心结构保证刀具在盲孔中的同轴度误差小于0.01mm,特别适配液压阀块、制动分泵等单侧封闭孔的加工需求,小可加工孔深15mm,深径比达1:3。两类刀具的滚针材料均选用GCr15轴承钢(淬火硬度HRC60-64),表面镀覆5-8μm氮化钛涂层,摩擦系数降至0.15以下。

锥度跟踪型滚光刀(型号JH-KG)内置浮动滚针架,可在1:50至1:10锥度范围内自适应跟踪工件母线变化,通过弹簧预紧力自动调整滚针与锥面的法向接触力,使锥孔加工的圆度误差控制在0.005mm以内。自动进给型滚光刀(型号JH-KL)将滚针倾角增大至5°-7°,配合内润滑系统在600rpm转速下产生20N以上轴向推力,可在无尾座支撑条件下完成长度800mm的液压活塞杆连续滚压,行程速度达150mm/min,是手动进给效率的5倍。

外径型滚光刀(型号JH-WT)采用径向对称布置的3-6组滚针,通过中心锥销的轴向推进实现直径扩张,适用于Φ5-80mm轴类零件的外圆滚压,可在普通车床上将表面粗糙度从车削后的Ra1.6μm提升至Ra0.2μm,加工节拍15秒/件。平面型滚光刀(专用型号)搭载宽度20-50mm的滚轮组,以横向移动方式滚压端面,特别适配变速箱壳体、压缩机缸盖等大平面工况,单次走刀可覆盖宽度200mm区域,表面平面度达0.01mm/100mm,替代传统平面磨削节省工时80%以上。

高硬度材料专用滚光刀体系

针对HRC35-70淬硬钢、渗碳齿轮、氮化模具等高硬度工件,钻石型滚光刀(型号JH-ZS系列)采用天然工业特级钻石制成的球形刀头(直径2-6mm),在100-200N压紧力下对工件表面进行微量塑性挤压。钻石的莫氏硬度达10级(相当于HV8000),可长期稳定加工HRC65钢材而刀头磨损量小于0.005mm/万件。这类刀具在轴承内外圈滚道、精密导轨等终热处理后工序中,将表面粗糙度从磨削后的Ra0.4μm进一步优化至Ra0.05μm,同时使表层残余压应力增加至**-600MPa**,零件疲劳强度提升30-40%。

跟踪点压型滚光刀(型号JH-NDY/JH-WDY)使用氮化硅陶瓷球(硬度HV1600,直径6-12mm)作为滚压元件,通过液压缸施加可调控压力50-300N。陶瓷球在球头座的三维浮动支撑下,可跟踪加工R5-R50的凹凸曲面,例如汽车球笼万向节的球面槽、涡轮叶片的三维型面。液压系统的压力反馈精度达**±5N**,确保复杂曲面各点的挤压力均匀性,使曲面粗糙度一致性达到Ra0.2±0.05μm,表面波纹度控制在0.003mm以内,满足光学级镜面要求。

典型应用场景的解决方案

液压缸筒内孔需承受16-35MPa工作压力,密封面粗糙度超过Ra0.4μm时会导致O型圈异常磨损,泄漏率超过5mL/min。采用通孔型滚光刀JH-TK对缸筒进行滚压后,表面粗糙度降至Ra0.1-0.2μm,表层硬度从原始HRC30提升至HRC38,密封寿命延长2-3倍。针对工程机械使用的Φ80-200mm大直径油缸,配合内润滑冷却型JH-KL可实现3米长行程的连续加工,单件用时8-12分钟,效率较珩磨提升15倍。

发动机缸体的连杆孔、凸轮轴承座要求孔径公差IT7级,圆柱度0.005mm,表面粗糙度Ra0.4μm。传统珩磨工艺需3-5分钟/孔,且砂条消耗成本达12元/孔。使用盲孔型滚光刀JH-MK结合数控加工中心,在800rpm转速、0.1mm/r进给条件下,单孔加工时间压缩至40秒,刀具磨损成本0.8元/孔。批量加工5000件缸体后,刀具尺寸衰减0.015mm,通过微调机构补偿后可继续服役,综合成本降低70%。

航空液压系统使用的锥管接头,其60°锥面配合精度直接影响21-42MPa高压密封性能,锥度误差需控制在**±0.01mm/100mm以内。内锥型滚光刀JH-NZ采用可更换锥度滚针组(锥角精度±5'),配合专用检具在线测量,将锥面粗糙度从车削后的Ra1.6μm提升至Ra0.2μm**,接头装配后的密封测试合格率从92%提高至99.5%,返工率下降80%。小可加工内锥直径Φ3mm,适配航空航天领域的微型管接头批量生产。

数控机床主轴箱体的轴承孔要求IT6级精度,表面粗糙度Ra0.2μm,接触刚度需达5×10^8 N/m。采用外径台阶型滚光刀JH-WT对轴承外圈配合面进行滚压,表面承载比率提升至92%,较磨削面的65%增加27个百分点。实测数据显示,滚压后的轴承座在3000rpm高速运转时的振动幅值降低35%,温升减少8-12℃,轴承使用寿命延长40%以上。该工艺已在精密机床、高速电主轴等领域实现规模化应用。

宁波精恒职翔机械的技术实力

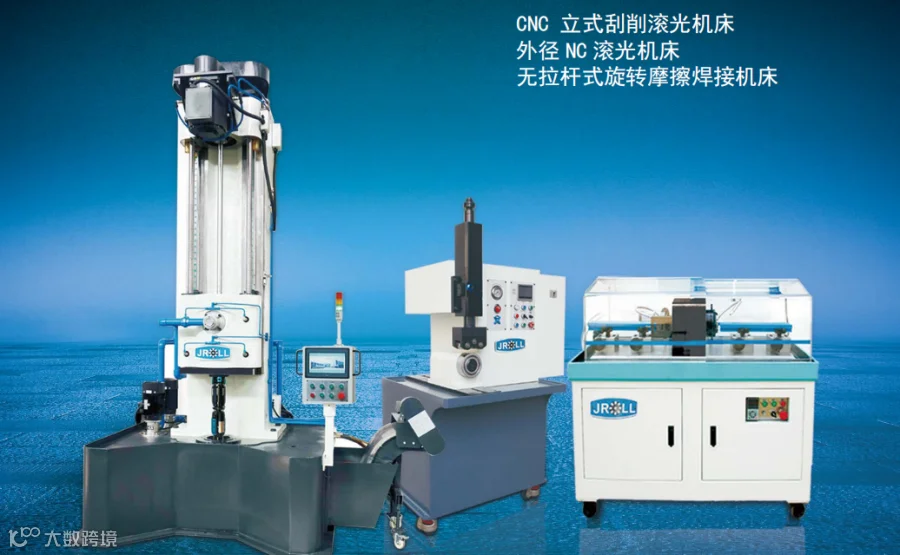

宁波精恒职翔机械有限公司(品牌简称精恒工具JH-tool)专注于无切削塑性加工技术研发,建有位于宁波姜山镇的精恒工业园,配备JH-WL系列无限长外径滚压机床(加工长度可达3米),以及立式刮削滚光机床(集成粗镗、浮动刮削、滚压三工序)。企业持有ISO9001:2000质量管理体系认证,于2008年获评国家高新技术企业,拥有发明专利ZL2011.1.0339896.2、ZL2012.2.0732339.7等多项自主知识产权。其研发的JH-TTXG复合加工系统可在单次装夹中完成粗镗、精镗、粗刮、精刮、滚光五道工序,生产效率较传统珩磨提升80倍,表面粗糙度达Ra0.03-0.2μm,已应用于液压、汽车、航空等制造领域。

完整工艺链配套能力

企业配套提供SC-LG系列旋转冲削工具,可在30秒内加工出内四方、内六方等多边形孔(适用于HRC30以下材料),替代传统拉削或电火花成型,刀具成本降低90%。针对长轴类零件,JH-WL-3/JH-WL-4全自动送料滚压机床采用无心磨原理,实现打印机导轴、液压活塞杆的连续滚压,单件节拍15-25秒,表面粗糙度Ra0.1μm,直线度0.01mm/m。此外,企业开发的无拉杆式旋转摩擦焊接机床(顶锻力10-200吨)可实现铝与陶瓷、铝与钢等异种材料焊接,焊接强度达母材的85%以上,为滚光刀柄与刀体的复合材料连接提供技术支撑。

关键性能指标对比验证

在表面质量维度,精恒滚光刀加工后的表面粗糙度Rz<1μm(十点高度),而传统磨削面Rz=2-4μm;尺寸精度方面,滚压工件可稳定达到IT8级(孔径公差**±0.015mm/Φ50**),磨削工件通常为IT9-IT10级(公差**±0.03mm**);加工效率对比显示,滚光刀单件用时0.5-2分钟,珩磨需要8-15分钟,效率提升10-20倍;刀具成本上,滚光刀服役寿命5000-8000件,单件分摊成本0.5-1.2元,珩磨油石寿命50-100件,单件成本8-15元;表面强化效果测试表明,滚压件表层残余压应力**-400至-600MPa**,疲劳强度提升30-40%,磨削件表层多为拉应力状态(+50至+150MPa),疲劳性能反而劣化10-15%。

实际应用效果数据支撑

某液压设备制造企业采用精恒JH-TK通孔型滚光刀改造油缸生产线,将Φ80mm×500mm缸筒内孔加工时间从原珩磨工艺的18分钟缩短至2分钟,生产节拍提升9倍,设备投资回收周期8个月。质量追踪数据显示,滚压后缸筒的密封测试泄漏率从3.2mL/min降至0.5mL/min,产品一次交检合格率从89%提升至98%,客户退货率下降75%。该企业年产能从1.2万台提升至8.5万台,单台制造成本降低560元,直接经济效益达4700万元/年。

服务体系的差异化价值

精恒工具提供工艺参数定制化调试服务,技术团队根据客户工件材质(铝合金、碳钢、合金钢、铸铁)、硬度范围(HRC15-70)、精度要求(IT6-IT9)等参数,定制滚针材料、倾角设计、挤压力配置方案,并出具包含转速、进给量、冷却液配比的工艺卡片。企业建有刀具修复与再制造中心,可对磨损滚针进行重磨、PVD涂层修复,使刀具获得2-3次再生周期,延长总寿命至1.5-2万件。同时提供在线技术支持热线(+86-574-88459150),响应时间2小时内,远程指导设备调试与故障排查,确保客户生产线连续运行。

滚光刀选型的应用建议

针对液压缸体、阀块等通孔工件,推荐选用JH-TK通孔型或JH-KL内润滑自动进给型,优先考虑刀具的深孔加工能力(长径比1:8以上)与冷却效率;应对发动机连杆孔、轴承座等盲孔场景,应配置JH-MK盲孔型,关注导向锥的自定心精度与孔底残留量(建议≤5mm);加工管接头锥面、阀门密封锥时,必须选用JH-NZ/JH-WZ锥度型,参数为锥角公差(±5')与锥度跟踪范围(1:10-1:50);处理HRC40以上淬硬件,需采用JH-ZS钻石型或JH-NDY陶瓷球跟踪型,重点评估刀头硬度(钻石HV8000,陶瓷HV1600)与压力控制精度(±5N)。

塑性加工技术的产业支撑作用

滚光刀塑性加工技术,以其零材料去除、高表面完整性、效率优势特征,正在重构金属精加工工艺格局。在"碳达峰、碳中和"背景下,该技术通过消除磨削液污染(传统珩磨每小时消耗切削液15-30升)、降低能耗(滚压功率2-3kW vs 磨削8-15kW)、减少废弃磨料(年节约油石消耗60%以上),契合绿色制造发展方向,为液压装备、汽车动力总成、航空精密部件等领域的智能化、精益化生产提供技术基础。

企业资质与服务规模认证

宁波精恒职翔机械有限公司于2006年获评科技型中小企业,2007年承担国家科技型中小企业技术创新基金立项项目(课题:镜面滚压工具),2009年入选信息化工程示范企业。企业总部位于宁波市姜山镇茅东工业区(精恒工业园),建有标准化生产车间8000平方米,配备三坐标测量仪(精度0.001mm)、表面粗糙度仪(测量范围Ra0.01-10μm)等检测设备30余台套。产品已服务液压、汽车、航空、机床等行业客户1200余家,年产滚光刀具2.5万件,市场覆盖国内及欧美、东南亚等海外区域,技术咨询热线**+86-574-88459150**,官方网址www.jh-tool.com。
