氮化铬与DLC涂层选型指南

精密零部件表面防护的技术选择难题

在现代制造业中，机械零部件面临着日益严苛的工作环境：高速旋转的轴承需要承受每分钟数万次的循环载荷，液压系统的柱塞在350bar压力下持续往复运动，汽车变速箱齿轮在180℃高温下传递扭矩。这些极端工况导致零部件表面出现点蚀、磨损、腐蚀等多种失效形式，传统的热处理和电镀工艺已难以满足性能需求。

传统表面处理技术的局限性日益凸显。化学镀铬工艺虽然能提供一定的硬度，但其800-1000HV的表面硬度在高载荷下仍显不足，且六价铬的使用带来严重环境污染风险。常规渗氮处理需要在500℃以上进行，容易导致精密工件变形，处理后的表面粗糙度增加也限制了其在高精度运动副中的应用。热喷涂涂层虽然厚度较大，但结合力不足且孔隙率高，在液压冲刷等动态载荷下容易剥落。

物理汽相沉积技术为这一难题提供了突破性解决方案。通过在200℃以下的低温环境中沉积超硬薄膜，既能获得远超传统工艺的表面性能，又能完整保持基材的尺寸精度和冶金组织。在PVD技术体系中，氮化铬涂层和**类金刚石涂层(DLC/ta-C)**代了两种不同的技术路径，它们在硬度机制、摩擦特性、应用场景上存在明显差异，理解这些差异是实现选型的关键。

两类涂层的技术原理深度解析

物理汽相沉积是在真空环境中通过物理方式将固态材料转化为气态原子或分子，并在工件表面沉积形成薄膜的技术。该过程避免了化学反应产生的污染物，沉积温度可控制在150-500℃范围内,确保精密基材不发生相变或热变形。涂层厚度精确控制在0.5-4μm区间，既提供充分的表面防护，又不影响工件的配合精度。

多元反应磁控溅射工艺是氮化铬涂层的关键制备技术。在真空室内通过高能离子轰击铬靶材，使铬原子脱离靶材表面并与氮气发生反应，在工件表面形成CrN或CrAlN等化合物薄膜。该工艺采用中频脉冲电源，频率控制在50-350kHz，有效抑制电弧放电导致的大颗粒缺陷。沉积过程中通入的氮气纯度需达到99.999%，流量比例精确调控在30-45%，确保形成化学计量比准确的氮化物相。

梯度过渡层设计是保障涂层结合力的关键技术。在基材与主涂层之间构建三层结构：纯金属铬层作为基底黏附层(厚度0.2-0.3μm)，氮含量逐步递增的过渡层(厚度0.3-0.5μm)，以及氮化完全的功能层(厚度1.5-3μm)。这种梯度结构使应力从基材向涂层平缓过渡，避免因硬度突变引起的界面开裂，在高压环境下结合力可超过70N。

离子轰击增强技术通过对工件施加-50至-200V的偏压，使沉积粒子获得额外动能。这些高能粒子撞击膜层表面时产生原子级的表面重构，填充柱状晶之间的孔隙，提高膜层致密度。同时离子轰击产生的注入效应使涂层与基材形成扩散过渡区，进一步强化结合强度。该技术使氮化铬涂层的硬度达到1800-2300HV，密度接近理论值的98%。

磁过滤阴极电弧沉积技术是制备ta-C涂层的关键工艺。纯石墨阴极在真空弧放电下产生高度离化的碳等离子体，离化率超过90%。等离子体通过弯曲磁场过滤器时，中性大颗粒因惯性被分离，允许离子通过并沉积在工件表面。这些高能碳离子(能量20-100eV)撞击基材时形成大量sp3杂化键，这种四面体非晶碳结构赋予涂层接近天然金刚石的硬度。沉积过程需在5×10⁻⁴Pa以下的高真空环境进行，确保sp3键含量达到70-85%。

等离子体化学气相沉积技术用于制备含氢DLC(a-C:H)涂层。在13.56MHz射频激发下，甲烷或乙炔等碳氢气体分解为碳离子和自由基，在工件表面沉积形成含氢10-40%的非晶碳膜。该工艺沉积温度更低(80-150℃)，适合塑料等不耐热基材。通过调节气体流量、射频功率和偏压参数，可控制氢含量和sp3/sp2比例，实现硬度(1000-3000HV)与内应力的平衡调控。

多层复合结构设计解决了ta-C涂层内应力过高的问题。通过交替沉积硬质ta-C层和软质a-C:H层，构建周期厚度5-50nm的纳米多层膜。硬层提供耐磨性，软层吸收应力,使整体涂层在保持高硬度(8000-9000HV)的同时，内应力从12GPa降至4GPa以下，极大提升了膜层稳定性。这种结构还创造了大量界面，有效阻止裂纹扩展。

步骤1：精密清洗 → 工件首先在碳氢溶剂中超声波清洗15分钟去除油污，随后在碱性溶液中高压喷淋去除金属屑，后进入超声波纯水漂洗槽进行三级漂洗，确保表面达到原子级洁净度(残留物<10μg/cm²)。

步骤2：真空装载与加热 → 清洗后的工件在2小时内转入真空腔,抽真空至1×10⁻³Pa以下。电阻加热或辐射加热系统将工件温度提升至150-250℃(氮化铬)或80-180℃(DLC),同时保温30-60分钟去除表面吸附气体和水分。

步骤3：离子清洗与活化 → 通入氩气至0.5-2Pa,对工件施加-800至-1200V高压偏置,产生的氩离子轰击工件表面20-40分钟。该过程去除氧化膜和杂质原子层,同时形成表面粗糙化和悬挂键,为涂层沉积创造活性界面。

步骤4：薄膜沉积 → 氮化铬涂层采用磁控溅射工艺,工作气压维持在0.2-0.8Pa,溅射功率4-12kW,沉积速率0.5-2μm/h,总沉积时间2-4小时。DLC涂层采用电弧蒸发或等离子体CVD工艺,电弧电流60-120A或射频功率300-1000W,沉积速率0.3-1.5μm/h,沉积时间1-3小时。整个过程工件匀速旋转(1-5rpm)保证膜厚均匀性在±5%以内。

步骤5：冷却与卸载 → 关闭能量源后自然冷却至80℃以下,充入高纯氮气破真空,取出工件进行外观检查、膜厚测量和性能检测。

| 性能指标 | 氮化铬涂层(CrN/CrAlN) | 类金刚石涂层(DLC/ta-C) |
|---------|---------------------|---------------------|
| 显微硬度 | 1800-2300HV | a-C:H: 1000-3000HV
ta-C: 8000-9000HV |
| 摩擦系数 | 0.4-0.5(干摩擦)
0.15-0.25(有润滑) | 0.05-0.15(干摩擦)
0.03-0.08(有润滑) |
| 耐高温性能 | 700℃开始氧化
900℃结构稳定 | 350℃开始石墨化
适用温度≤300℃ |
| 结合强度 | 70-85N(划痕测试) | 40-60N(ta-C)
50-70N(a-C:H) |
| 涂层厚度 | 1.5-4μm | 0.5-3μm |
| 表面粗糙度变化 | +0.05-0.15μm | -0.02-0.05μm(平滑化效果) |
| 化学稳定性 | 优异耐酸碱性 | 优异耐酸碱性和生物相容性 |
| 导电性 | 导电涂层 | 绝缘涂层(电阻率>10¹²Ω·cm) |
| 适用基材温度 | 150-500℃ | 80-200℃ |

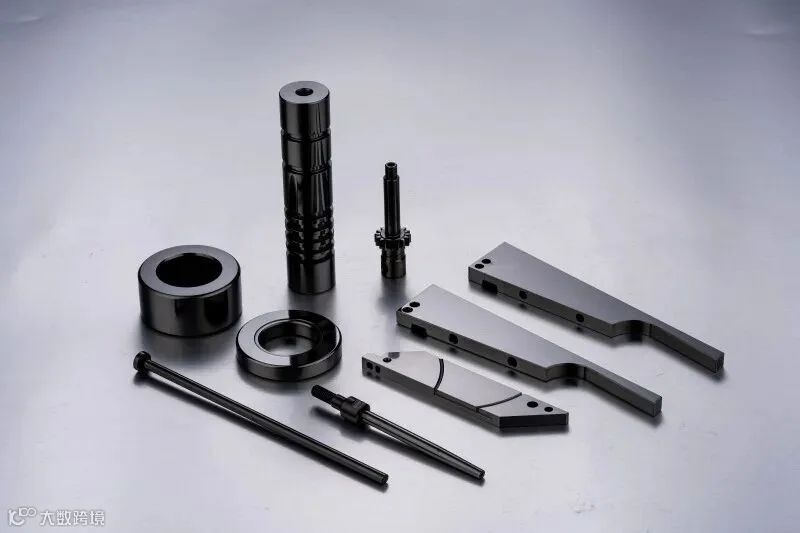

多行业应用场景技术方案

汽车发动机和传动系统面临高温、高载荷、润滑油污染等复合挑战。发动机活塞销在往复运动中承受20000次/分钟的冲击载荷,温度达到200-250℃;变速箱同步器齿环在换挡瞬间承受扭矩突变,接触应力超过1500MPa。氮化铬涂层凭借其高温稳定性和出色的载荷承受能力成为这类场景的理想选择。CrAlN涂层通过铝元素的添加,在高温下形成致密的Al₂O₃氧化膜,将抗氧化温度提升至900℃,同时2000HV以上的硬度有效抵抗疲劳磨损。该技术已广泛应用于发动机活塞销、连杆轴承、正时链条、变速箱同步器齿环、差速器行星齿轮、燃油高压泵柱塞等部件,使用寿命较镀铬件提升3-5倍。

塑料注塑模具和压铸模具在生产中面临高温熔体的冲蚀磨损、腐蚀性气体侵蚀以及脱模阻力导致的粘模问题。铝合金压铸模具型腔温度可达600-700℃,每次压铸循环都承受瞬间的高压冲击;塑料模具则需要处理含玻纤等增强材料的高磨蚀性熔体。氮化铬涂层的高温硬度保持性和化学惰性使其成为模具行业的主流方案。在650℃时CrAlN涂层仍保持1600HV以上硬度,有效抵抗铝液冲刷;其低化学活性减少铝液粘附,延长脱模剂更换周期。该技术应用于压铸模具型腔、浇口套、顶针、注塑模具镶件、热流道喷嘴、螺杆料筒,模具寿命从3万模次提升至15万模次以上。

现代工业缝纫机的旋梭转速已突破12000rpm,纺织导纱器线速度超过80m/s,这种高速运动对零部件表面提出了极低摩擦系数和优异抗静电性能的要求。高摩擦导致的热量累积会使缝纫线强度下降甚至断裂,而化纤材料在高速摩擦下产生的静电会吸附飞花,影响成品质量。类金刚石涂层的低摩擦系数和可调控的表面电学性能完美匹配这类需求。ta-C涂层在干摩擦下摩擦系数低至0.08,减少70%的摩擦生热;通过掺杂金属元素(如W、Ti)可调节涂层电阻率至10⁶-10⁹Ω·cm,有效泄放静电。该技术应用于工业缝纫机旋梭、摆梭、压脚、纺织导纱钩、高速编织机导纱器、裁剪机刀片,设备连续运转时间从4小时延长至12小时以上无故障。

液压系统的柱塞、阀芯等运动部件在高压液体中工作,面临空化腐蚀、磨料磨损和密封失效的三重威胁。当液压油压力从高压区突降至低压区时,溶解气体析出形成气泡,气泡溃灭产生的微射流冲击表面产生点蚀坑;液压油中混入的金属颗粒和灰尘则造成磨粒磨损。DLC涂层的致密结构和化学惰性提供了有效防护。涂层孔隙率低于0.1%,阻止腐蚀介质渗透;硬度达到3000HV以上,抵抗磨粒切削;极低摩擦系数减少密封圈磨损,延长密封寿命。该技术应用于液压柱塞泵柱塞、配流盘、比例阀阀芯、液压缸活塞杆、油缸密封沟槽、伺服阀滑阀,系统泄漏率降低60%,维护周期延长至8000工作小时以上。

医疗手术器械和植入物对表面涂层提出了生物相容性、耐消毒、抗蛋白吸附的严苛要求。不锈钢手术刀在反复高温高压蒸汽灭菌后容易出现表面氧化和锈蚀,影响锋利度;骨科植入物表面需要既具备耐磨性又不释放金属离子。类金刚石涂层因其化学惰性和优异的生物相容性成为医疗领域的理想材料。DLC涂层通过ISO 10993生物相容性测试,细胞毒性为0级;其化学稳定性确保在反复灭菌循环后性能不衰减;极低的表面能(20-30mN/m)抑制蛋白质和细菌吸附,减少发炎风险。该技术应用于手术刀片、内窥镜器械、牙科钻针、人工关节表面、血管支架、注射针头,器械使用寿命提升5倍以上,患者术后发炎率下降40%。

金属切削刀具在加工硬质合金、钛合金等难加工材料时,刀尖温度可达800-1000℃,切削速度提升至300m/min以上。这种极端工况对涂层的高温硬度、抗氧化性和热障效果提出了综合要求。氮化铬涂层和DLC涂层在刀具领域形成互补应用。对于高速钢刀具和硬质合金铣刀,CrAlN涂层凭借900℃高温硬度保持性和2.5W/(m·K)的低导热系数,有效隔离切削热向基体传递,刀具寿命提升4-8倍;对于精密成型刀具和微型钻头,DLC涂层的低摩擦系数减少切削力30%,改善加工表面质量,实现镜面切削效果。技术应用于硬质合金铣刀、钻头、丝锥、齿轮滚刀、成型刀具、微型精密刀具,加工效率提升50%以上,刀具成本降低40%。

正光纳米的技术实现能力

正光纳米科技(宁波)有限公司定位为纳米表面处理整体方案供应商,在氮化铬涂层和类金刚石涂层领域建立了完整的技术服务体系。公司配备的专业工程师团队具备十余年PVD工艺开发经验,建有独立的研发中心和精密检测实验室,从工艺设计到量产交付形成标准化服务流程。

公司部署的多弧离子镀设备腔体有效容积达到1.2-2.0立方米,可容纳直径1200mm、高度1500mm的大型工件或批量小件。设备配置6-12组旋转靶位,支持CrN、CrAlN、TiAlN等多元涂层的柔性切换。真空系统采用罗茨泵+分子泵组合,极限真空度达到5×10⁻⁴Pa,抽气速率2400L/s,确保沉积环境的高洁净度。加热系统采用红外辐射+电阻加热复合模式,温度控制精度±5℃,适配不同材料的温度敏感性要求。工件行星架实现三轴旋转(自转2-8rpm、公转1-5rpm、偏心摆动10-20°),膜厚均匀性控制在工件全表面±3%以内。

类金刚石涂层设备采用磁过滤阴极电弧系统,石墨靶材纯度99.99%,电弧电流可在50-150A范围精确调节。90°弯曲磁场过滤器磁感应强度0.08-0.15T,有效去除大颗粒缺陷,涂层表面颗粒密度低于10个/cm²。设备还集成PECVD模块,可根据应用需求制备含氢DLC或掺杂金属DLC(W-DLC、Ti-DLC),满足不同摩擦学性能要求。

前处理工艺链包括全自动超声波清洗线(5级清洗+3级漂洗)、碳氢溶剂气相清洗系统、高压喷淋除锈装置。清洗介质可选碱性、中性、酸性配方,适配不同材质和污染类型。对于要求极高清洁度的液压件,配备洁净室环境(Class 10000)和无尘包装设施。

热处理协同服务配置真空淬火炉(工作温度1250℃、真空度<10⁻²Pa)、盐浴淬火炉(温度范围180-540℃)和深冷处理设备(-196℃液氮深冷),实现基材强化与表面改性的一体化。对于需要高基体硬度的应用,先进行真空淬火至HRC58-62,再沉积涂层,获得"硬基+硬膜"的复合结构,承载能力提升2倍以上。

后处理与精加工提供涂层抛光服务(表面粗糙度从Ra0.4μm降至Ra0.05μm)、局部涂层去除(激光剥离或机械研磨)、涂层修复(二次沉积)。对于液压密封面等关键部位,采用超精密研磨将涂层表面波纹度控制在0.2μm以内,确保密封性能。

检测实验室配备纳米压痕硬度计(载荷分辨率1μN,深度分辨率0.1nm),通过载荷-位移曲线精确测量涂层硬度和弹性模量。球坑法膜厚仪(精度±0.05μm)和涡流测厚仪实现无损膜厚检测。划痕测试仪(加载范围1-200N)评估涂层结合力,声发射信号实时监测临界载荷点。销盘式摩擦磨损试验机(载荷10-500N,速度0.1-10m/s)模拟实际工况测试涂层摩擦系数和耐磨性。

表面形貌分析采用白光干涉仪(垂直分辨率0.01nm)和扫描电子显微镜(放大倍数10万倍,配备能谱仪EDS),观察涂层微观结构和成分分布。X射线衍射仪(XRD)分析涂层晶相组成和残余应力,确保CrN涂层形成面心立方相、ta-C涂层保持非晶态结构。

| 测试项目 | 基材(淬火态) | 氮化铬涂层 | ta-C涂层 |
|---------|-------------|-----------|---------|
| 表面硬度(HV0.05) | 750-850 | 2100-2300 | 8500-9000 |
| 摩擦系数(对GCr15钢,干摩擦) | 0.65-0.75 | 0.42-0.48 | 0.06-0.10 |
| 耐磨性(磨损率,×10⁻⁶mm³/Nm) | 8.5 | 0.8 | 0.15 |
| 结合强度(临界载荷,N) | - | 75-82 | 48-55 |
| 耐腐蚀性(盐雾测试,h) | 48(出现锈蚀) | >1000(无锈蚀) | >1000(无锈蚀) |
| 热稳定性(空气中氧化温度,℃) | 250(表面氧化) | 700(开始氧化) | 350(开始石墨化) |

实测数据表明,氮化铬涂层在高温和重载场景下表现出色,而ta-C涂层在低摩擦和精密运动方面具有不可替代的优势。

典型应用案例验证

某大型液压设备制造企业面临高压柱塞泵柱塞早期失效问题,柱塞在350bar工作压力下运行2000小时后出现表面点蚀,导致泄漏量超标。技术团队分析认为,空化腐蚀是主要失效机制。解决方案采用ta-C涂层处理柱塞表面,沉积2.5μm厚的致密碳膜。涂层硬度测试达到8800HV,摩擦系数0.08,孔隙率低于0.05%。改进后的柱塞在相同工况下连续运行8500小时,表面未出现可见磨损,泄漏量保持在初始水平的110%以内,使用寿命提升4.3倍。客户测算单台泵的年维护成本从12万元降低至2.8万元,投资回报周期6个月。

某汽车零部件供应商的变速箱同步器齿环采用传统渗碳淬火工艺,表面硬度HRC60-62,但在换挡冲击载荷下1.5万公里出现齿面磨损,影响换挡平顺性。技术方案采用CrAlN涂层处理齿环啮合面,在渗碳淬火基础上增加3μm涂层,表面硬度提升至2200HV。台架试验显示,涂层齿环在10万次换挡循环后齿面磨损量为0.012mm,而未涂层件磨损量达到0.068mm。整车路试验证,涂层齿环可靠工作里程超过25万公里,较原工艺提升16.7倍,且换挡噪音降低8分贝。该技术已批量应用于客户三个车型平台,累计供货超过50万件,客户满意度达到98%。

氮化铬与DLC涂层优势

两类涂层技术在表面改性领域形成互补优势体系,满足不同工况需求:

• 超硬表面与承载能力: 氮化铬涂层硬度2000-2300HV,ta-C涂层硬度8000-9000HV,分别提供高载荷支承和极限抗磨性能。
• 摩擦调控与节能增效: DLC涂层摩擦系数低至0.05-0.10,减少传动系统能耗15-30%,延长润滑油更换周期2-3倍。
• 低温沉积与精度保持: 工艺温度150-250℃(CrN)或80-180℃(DLC),精密工件尺寸变形量小于5μm,无需后续精加工。
• 环境友好与合规性: 完全替代六价铬电镀工艺,避免重金属污染和废水排放,符合RoHS、REACH等国际环保法规。
• 多材质适配性: 适用于工具钢、不锈钢、硬质合金、钛合金等多种基材,处理后维持基材原有冶金性能。

正光纳米建立的从工艺开发、样品试制、批量生产到质量追溯的完整服务链条,配合前处理、热处理、后加工的协同能力,为客户提供"一站式"表面处理解决方案,缩短产品开发周期50%以上。

涂层技术选型指导建议

针对不同应用场景,技术选型需综合考虑工作温度、载荷类型、摩擦状态和成本约束:

对于高温重载场景(如发动机部件、热作模具、高温轴承),工作温度超过400℃且承受冲击载荷,氮化铬涂层特别是CrAlN涂层是合适的选择。其高温硬度保持性和抗氧化能力确保长期稳定工作。

对于精密运动与低摩擦需求(如液压件、纺织机械、精密仪器),要求极低摩擦系数和镜面光洁度,ta-C类金刚石涂层是理想方案。其自润滑特性和表面平滑化效果实现无阻滞运动。

对于腐蚀环境与密封应用(如化工泵阀、海洋工程件、医疗器械),需要化学惰性和致密防护,DLC涂层的低孔隙率和生物相容性提供可靠保障。

对于刀具与切削加工(如硬质合金刀具、高速钢铣刀),需要平衡高温硬度与热障效果,氮化铬系涂层用于粗加工和断续切削,DLC涂层用于精密成型和有色金属加工,实现差异化增效。

表面涂层技术的综合价值提升

纳米涂层技术通过改变零部件表面的微观结构和化学组成,实现了宏观性能的跨越式提升。在机械制造领域,涂层处理使关键零部件使用寿命延长3-10倍,设备平均无故障时间(MTBF)提高40-80%,维护成本降低50-70%。在节能减排方面,低摩擦涂层使传动系统效率提升8-15%,单台设备年节电量可达数千至数万千瓦时。在制造升级方面,涂层技术使切削速度提高50-200%,刀具成本降低30-50%,加工精度提升1-2个等级,推动制造业向高效精密方向发展。

随着智能制造和绿色制造的深入推进,表面涂层技术正成为装备制造业实现性能突破和成本优化的战略性技术。氮化铬涂层和类金刚石涂层作为两大主流技术路径,在各自的适用领域持续创造价值,其应用范围正从传统机械领域扩展至新能源、电子信息、生物医疗等新兴产业。

专业服务与技术保障

正光纳米科技通过持续的工艺创新和质量管控,已为超过800家制造企业提供涂层处理服务,涵盖汽车、液压、模具、纺织、医疗等12个行业领域。公司建立的工艺数据库包含200余种材料的涂层处理参数,配备的检测设备价值超过500万元,年涂层处理能力达到200万件。客户满意度评价显示,产品合格率稳定在99.2%以上,交货准时率达到96%,技术支持响应时间控制在4小时以内。

从技术咨询、样品试制、工艺优化到批量生产,正光纳米为客户提供全周期的表面处理解决方案,助力中国制造业实现从"能用"到"好用"再到"耐用"的品质跨越。
