马德里是西班牙的首都及最大都市，市区面积607平方千米，整个都市区面积约为1020平方千米，其2010年市区人口约340万，都市区人口则约627.1万，均占西班牙首位。
马德里地铁概况

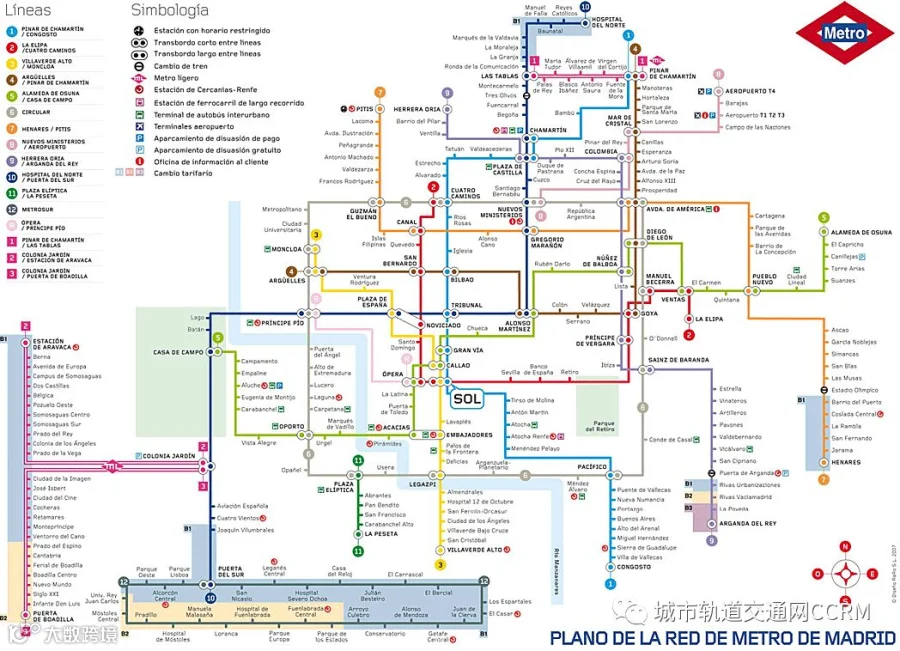

西班牙首都马德里的地下铁路系统，于1919年10月17日由当时的国王阿方索十三世揭幕。直至现在，共有281个车站，其中27个为两线转乘站，12个为三线转乘站，1个四线转乘站(Avenidade América)。全地铁网络包括12条主线及1条支线，用不同的颜色来区分，合计长度为281.78km。有3个车站提供同站台换乘，21个车站提供与马德里近郊线的转乘。此外，马德里地铁旗下还包括3条轻轨线(MetroLigero，ML)，总长为27.78km，共设38个车站。地铁和轻轨共设319个车站，总长度为309.544km。按运营里程，马德里地铁位居全球前10名。
目前，马德里地铁网络的辐射范围极为广泛，其线路里程的1/3超出了市区的范围，大大方便了市区与周边城镇间的出行，此外，地铁网络连接火车站、马德里国际机场等主要对外交通节点，方便乘客换乘出行。
马德里地铁主要由马德里地铁公司(MetrodeMadrid)负责运营管理，其中仅有9号线的部分路段(长为19.0km)由控股45%的马德里铁路公司负责运营管理。
马德里地铁设计历史

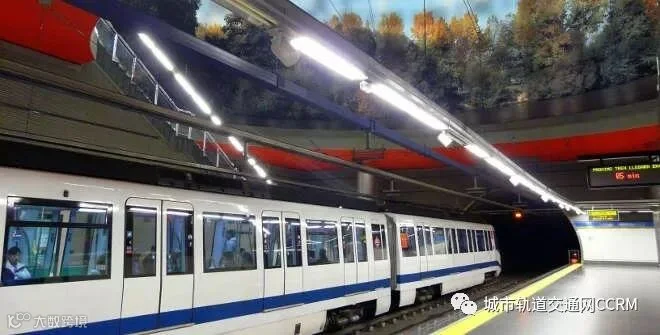

马德里地铁站的建造历史悠久，其外观设计特征蕴含着浓郁的时代气息。地铁修建初期，在狭窄的线路上，旧车站排列紧凑，通道狭窄，车站装饰简单，瓷砖色调单一，设备原始简陋，功能单一，主要满足乘客的出行需求。
十九世纪末，马德里市中心，尤其于太阳门（Puerta de Sol）周围，是以电车及马车作为交通工具，直至1892年，有人提议兴建地铁。工程师法里亚计划兴建五条地铁线，而该五条路线可以同时作货运用途。虽然法里亚已得到批准兴建，但工作最后未有执行。
直至1913年，马德里人口已达60万。当时三位工程师提出一个新地铁方案，建议兴建四条地铁路线，总长度154公里，而这四条路线就是现时马德里地铁的1至4号线。工程于1916年9月19日展开。
1919年10月17日，第一条地铁正式通车，来往太阳门及Cuatro Caminos站，长3.48公里，共设8站，由当时国王阿方索十三世主持启用仪式。这种新类型交通工具十分成功，第一年使用人次已超过一千四百万。1924年，地铁推出来回车票。两年后，路线长度已达14.8公里。
1955年，根据法令，马德里地铁公司正式成立。新公司将负责服务运作及购置列车，政府则继续负责新线的基建事宜。月台延长工程也在此时开始，由60米增加至90米，以容许使用设有6列车厢的列车。

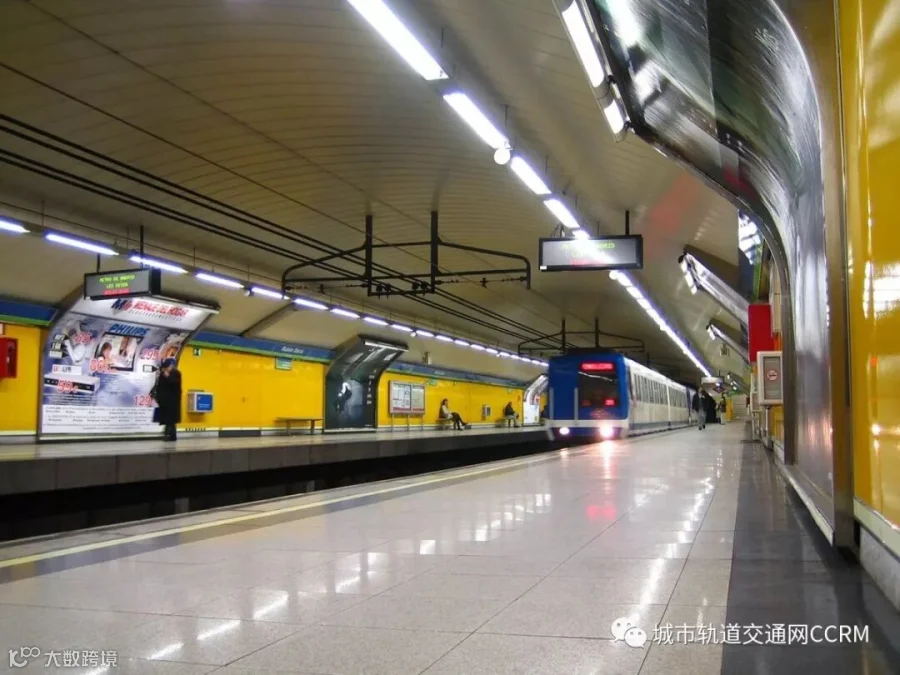

而20世纪70年代末至90年代初修建的车站较为宽敞，以奶白色为主色调，给人以简洁明快的视觉效果。近年来，基于心灵空间的理论基础，设计和建造地铁站。在车站内采用清新明亮的仿自然光的独特采光设计，以及空旷的立柱式设计，给予乘客宽敞愉悦的视觉感官体验，现代化的扶梯和垂直电梯设备，以及金碧辉煌的墙壁装潢，让乘客宛若置身于殿堂之中，因此，马德里现代化的地铁站被誉为全球地铁设计中的不朽佳作。
站台设计

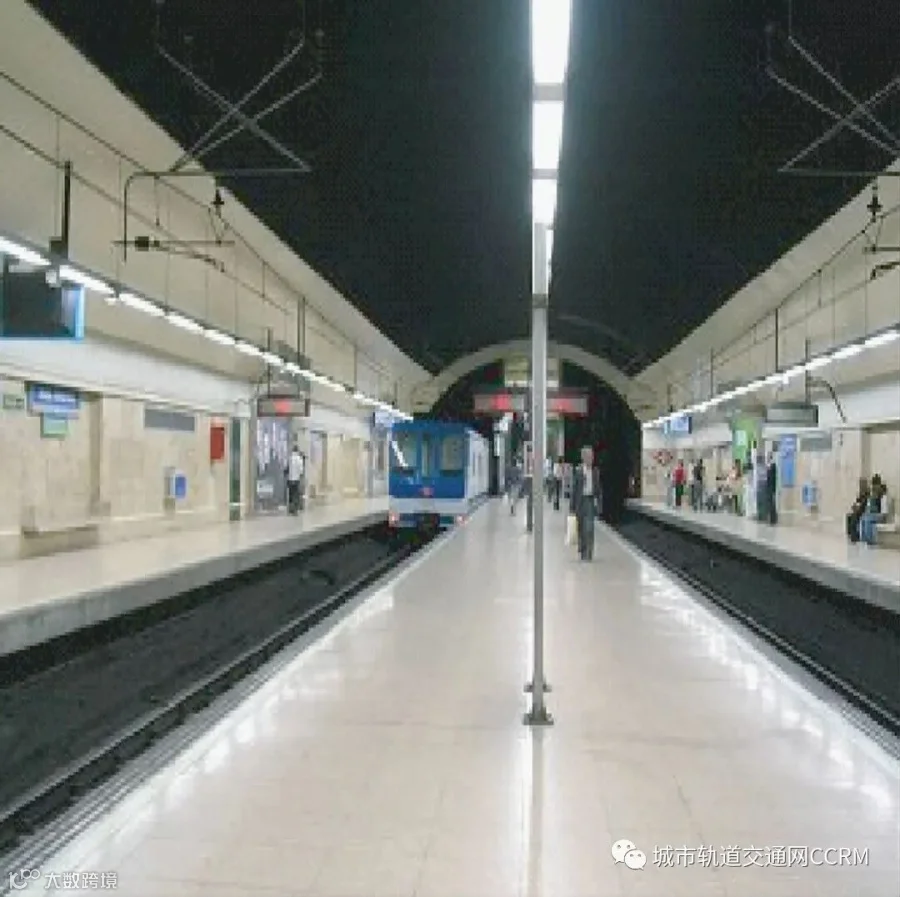

马德里地铁站的站台按长度分为短站台(60m-90m)及长站台(115m)，按外形可分为岛式、侧式及岛式侧式站台。其中岛式侧式站台指在两个侧式站台的基础上，再设置一个中央岛式站台，该设计方案也称作"西班牙式解决方案"(Spanish Solution)，最初用于巴塞罗那的地铁系统中。马德里地铁美洲大道站(Avenidade América)的7号线站台也采用该设计方案。
这种站台的工作原理为:乘客从两侧站台上车，从中央岛式站台下车，从而疏导上下车客流，可减少高峰时期车门处上下车客流的相互干扰，从而减少列车的停站时间，此外还能避免站台处进出站客流的流线交叉，提高乘客的出行效率。在马德里地铁4号线至10号线的一些车站就采用这种站台。
换乘枢纽设计
由于马德里地铁表现为放射网状结构，存在较多的三线换乘站和一个四线换乘站，不同线路之间的换乘较为方便，此外，还设有地铁与国家铁路(Cercanías Renfe)、市内公交(EMT)和机场等的综合换乘枢纽。
1)地铁换乘站。一般的地铁换乘站，主要实现乘客在不同线路之间的换乘，其功能结构比较简单。
2)综合换乘枢纽。综合换乘枢纽考虑了地铁线路的乘客与公共交通线路、城际巴士线及国家铁路线路之间的方便衔接，同时也充分利用了枢纽的有效空间。

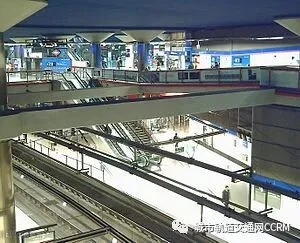

例如，马德里的美洲大道站，是连接地铁、市内公交、城际巴士的综合换乘枢纽，其衔接4条地铁线路、18条EMT(市内巴士)线，14条城际巴士线及19条长途巴士线路，每天服务人次超过16万。乘客的换乘过程主要采用地下通道的方式完成，既减少了对地面道路交通的干扰，也提高了乘客的换乘效率。该站采用480m的长换乘巴士通道，便于乘客的直接出人。
该站分为4层，地下1层为购物区及长途巴士停靠站;地面1层具有为城际巴士或城市内部巴士的停靠站，共有19个停车港;地下3层分为地铁乘坐区域、购物区域及社会车辆的临时停车区域;地下4层为预留区域，有396个停车位的固定停车场。

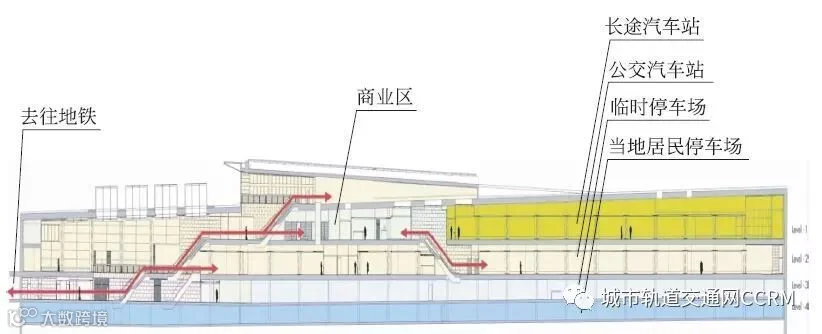

马德里的美洲大道综合换乘剖面图

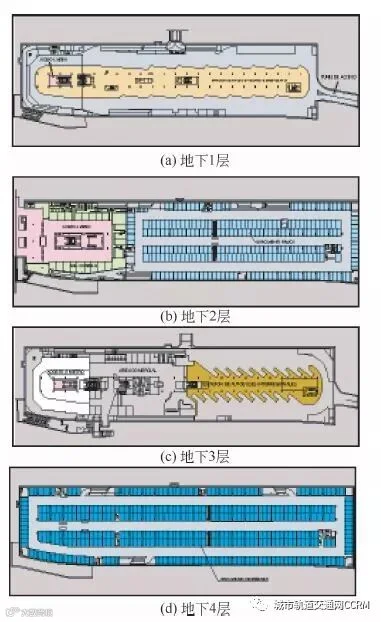

美洲大道站平面图
此外，还有连接地铁、通勤铁路及AVE高速铁路的综合换乘枢纽，如马德里普埃塔阿托查(Madrid Puertade Atocha)综合换乘枢纽。该枢纽由阿托查火车站及阿托查地铁站构成，分别由西班牙国家铁路公司及马德里地铁公司负责运营管理，其铁路系统包括衔接马德里市郊的通勤列车(Cercanías)，衔接马德里南部城市的城际列车以及去往巴塞罗那等西班牙主要城市的AVE高速列车;其地铁站位于地铁1号线上，对于乘坐AVE高速铁路或城际铁路的旅客可以通过地铁网络方便到达。
运营特征
概况
2009年，马德里地铁线路的总客流量达到6.5亿人次，每月的客流平均为5420万人次。从月客流分布(见图9)可以看出，其客流季节波动较为明显，3月和10月为出行需求旺季，8月为出行淡季，其每日客流出行量的最大值为249.4万人次，出行量的最小值为57.3万人次，平均日出行人数约为180万人次。
马德里地铁目前使用的列车主要分为两种:一是地铁线路使用的列车，二是轻轨(Metro Ligero)线路运用的列车。
1)地铁列车。目前，马德里地铁运用最为广泛的列车是由西班牙铁路设备制造商Construccionesy
Auxi1iarde Ferrocarri1es(CAF)公司提供的CAF2000至CAF8000型号的列车，此外还有意大利铁路设备制造商Ansa1dobreda公司提供的Ansa1dobreda7000系列及Ansa1dobreda9000系列列车。除了少数线路列车(2号线、4号线、8号线及R支线)采用4节编组外，大多数线路列车采用6节编组的形式。

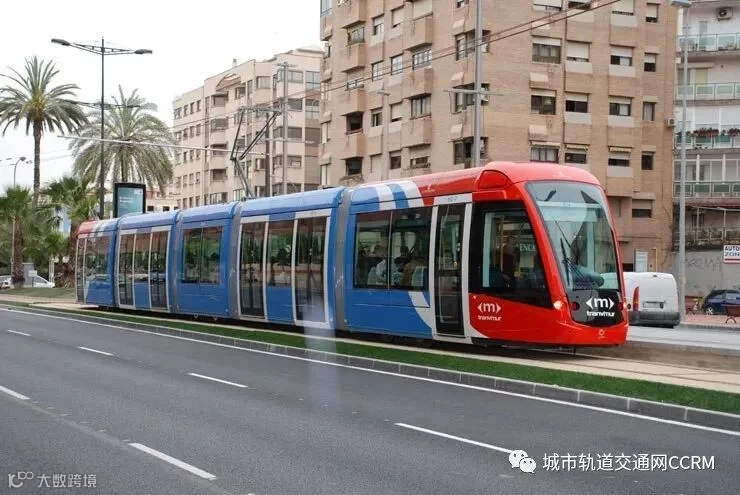

2)轻轨列车。马德里轻轨线采用法国阿尔斯通(A1stom)公司提供的A1stomCitadis302列车，采用6节编组的形式。
运营方案
目前，马德里地铁公司拥有3套运营方案:工作日、周六及周日，地铁运营时间为早6:00-次日1:30。为了方便乘客通勤的需要，在工作日的早高峰(7:00-9:00)及晚高峰(17:00-19:00)期间，发车间隔较小，最小为2min，列车全天的发车间隔差异较大。而在周六或周日，其发车间隔比较均匀。此外，不同线路之间的发车频率差异较大，穿越市区的线路，其发车间隔一般要比连接城镇与市区的线路小。
此外，由于马德里地铁采用分区域收费，在不同区域之间乘客需要换乘不同线路的车辆，即使在同一线路上，在不同计价区间出行时，也需要换乘不同的列车。因此，在马德里地铁网络中开行大量的短途折返列车，可满足旅客出行的需求。
票价管理

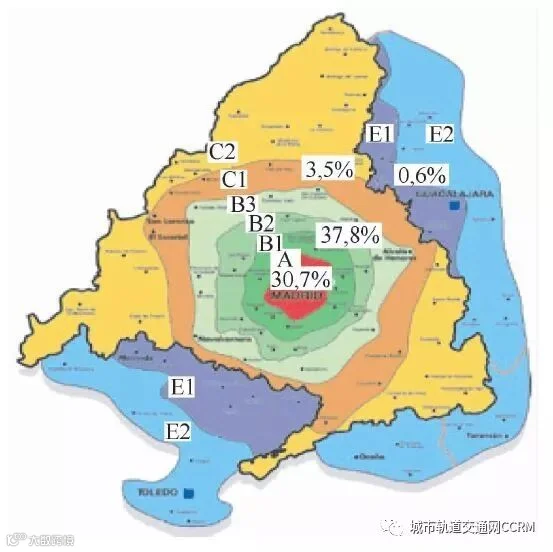

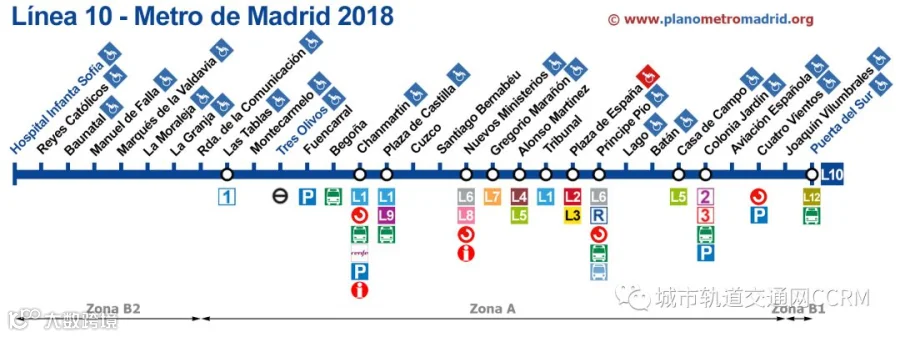

马德里地铁网络分为6个收费区域。
1)马德里市区地铁(MetroMadrid)，收费区A;
2)马德里地铁南支线(MetroSur)，收费区B1、B2;
3)马德里地铁东支线(MetroEste)，收费区B1;
4)马德里地铁北支线(MetroNorte)，收费区B1;
5)马德里轻铁西支线(MetroLigero 0este)，收费区B1、B2；
6)马德里地铁TFM支线(Transportes Ferroviariosde Madrid，TFM，西班牙文指马德里铁路交通)，收费区B1、B2、B3。
地铁车票按票种可分为单区域单程票、跨区域单程票、单区域10次单程票、跨区域10次单程票及机场线车票，如表1所示。按照季节票种可分普通月票、儿童月票、年票、老年月票及老年年票。此外，还推出旅行车票。
由于马德里地铁实行分区域收费，其单个区域票价比较便宜，而跨区域的票价往往是单区域票价的2倍。为了鼓励市民地铁出行，还推出10次优惠票价。另外，马德里地铁为了鼓励青少年乘坐地铁出行，提供了特价的青少年月票，还为老年人提供了优惠的老年人月票及年票。
为了适应市场的需求及变化，马德里地铁公司不断调整不同票种的票价，以获取更多的票款收入。马德里地铁公司的票价政策，对于我国大中城市在制定城市轨道交通的票价时，具有较高的参考价值。
本文内容来源：维基百科，《都市快轨交通》杂志文章《设计卓越、出行便捷的马德里地铁》（作者：郑宣传、李得伟，2012年第6期）等，图片来源：网络
