地铁车站自然通风模型实验研究

城市轨道交通网CCRM

2022-08-17

本文发布已获得《都市快轨交通》授权

原文发表于《都市快轨交通》

第 35 卷第 3 期 2022 年 6 月

如有转载请联系版权方，标明出处

地铁车站自然通风模型实验研究

摘要：自然通风作为一种节能措施，在民用建筑中已经得到广泛利用，对于在地铁工程中的应用前景和效果值得深入研究。以重庆地铁 1 号线沙坪坝站为原型，通过搭建地铁车站自然通风模型实验台，模拟运行公共区内多个典型工况，对不同工况下的自然通风规模进行测试。测试结果显示：热压是地铁车站自然通风的主要动力之一，且出入口之间的高差对其影响有限；自然通风的路径主要由出入口通道—站厅层—出入口通道组成，流经站台层的规模较小；同时适度增加出入口数量，可以增加自然通风量，有效促进自然通风的效能。根据测试结果提出相应的设计和运行建议，为非空调季节充分利用自然风节能提供可行性依据。

关键词: 地铁车站；自然通风；模型实验；数据分析；节能

规划中图分类号: U231.1 文献标志码: A

文章编号: 1672-6073(2022)03-0123-06

曾臻1, 2，肖益民2 ，渠永通1 ，陈永江1 ，曹树勇1 （1. 中铁二院工程集团有限责任公司，成都 610031；2. 重庆大学，重庆 401331）

自然通风作为一种常用的被动节能措施，具有很好的节能潜力和较高的应用价值，在民用建筑中常被广泛采用。因此，将自然风引入地铁车站，对其空气品质的改善和节能具有重要意义[1-5]。然而，针对地铁车站自然通风的相关研究，尤其是与自然通风效果有关的研究较少，其有效应用方式、应用效果和价值有待进一步深入探究。在当前地铁环控设计过程中，基本未考虑自然通风对地铁车站的能耗影响[6]，造成了设备容量事实上的冗余过剩。笔者通过对地铁车站自然通风模型实验台的搭建，结合实验数据，得到了过渡季不同通风工况下地铁车站的自然通风效果，并给出了地铁车站公共区充分利用自然通风的方式和建议，为地铁车站的设计和运营提供了参考，具有良好的工程应用前景和节能潜力。

1 研究背景

2 模型试验

2.1相似理论

相似理论是模型实验的依据，为实现两个流动问题的力学相似，必须先保证几何相似、运动相似、动力相似，以及两个流动的边界条件和起始条件相似。同时，地铁站内存在大量的发热体，导致通风空调系统的送风温度必然低于站内的空气温度，即送风气流属于非等温射流，其表现为重力和浮升力的不平衡。本研究采用阿基米德数 Ar 来代替表征重力相似的弗诺得数，它们在重力作用上相差一个乘数 Δρ/ρ0，其中 Δρ 是送风气流和工作区气流的密度差，ρ0为送风气流密度。综合阿基米德数 Ar、气体状态方程和热平衡方程，可以得到热量阿基米德数为

(1) 式中：T0 为送风气流温度，℃；q 为站内余热，W；Cp为空气定压比热容，J/(Kg·K)；υ0为平均送风风速， m/s；F 为送风口的面积，m2 ；ρ0为送风气流空气密度， kg/m3 ；Arq为热量阿基米德数。最终拟以 Arq代替 Ar，实际上是用室内余热量 q 取代反映浮升力作用的温差 ΔT0，从而使其包含的各个参数均成为工程应用中可知或者可控的参数。

2.2相似比例尺

确定模型的几何比例尺 Cj，一般认为 Cj越大，越容易真实地模拟原型，但 Cj越大，模型的造价越高，需要的试验场地越大，试验观察的难度就越大。在充分考虑了试验经费和试验场地的实际情况后，确定本次模型试验的几何比例尺为 Cj=1︰20。根据沙坪坝地铁站的原始内部空间尺寸和几何比例尺 Cj=1/20，确定模型的内部空间尺寸，如表 1 所示。

表 1 原型和模型内部空间尺寸

Table 1 Summary of internal space dimensions of the prototype and the model

模型主体结构的几何尺寸严格按照原型进行设计制作，同时把一些对实验结果影响很小的结构进行简化处理。其中，站厅层原型为微拱形，模型将站厅层处理为长方体，站台层根据原型尺寸搭建，只考虑一辆列车到站、站台门打开时的情况，因此只在一侧方向上设置 24 个站台门，每个站台门开度 2 m，高度 2 m，另一侧不设置站台门以及站内隧道。站内隧道长度按 160 m 的原型尺寸考虑，涵盖了车站两端的活塞风井和排热风井。与站台方向平行的隧道部分宽 3.8 m，高 5.0 m，地铁列车采用 A 型车辆，6 辆编组，全长 120 m，宽度 3 m，高度 3.8 m。模型主体结构及搭建完成的实物实验台如图 1 所示。

图 1 搭建完成的实物实验台

Figure 1 Completed physical test bench

3 测点布置

3.1发热量及热源尺寸

地铁车站内部热源主要有设备散热、照明散热、人员散热以及站台门传热等，根据相似理论所确定的几何比例尺 Cj=1/20 和热量比例尺 Cq=1 789，结合当前设备设计容量，可以计算出模型内部设备的几何尺寸和发热设备的发热量。发热设备按所处位置可分为 3 类：第一类位于楼板上，如自动售票机、安检设备和进出闸机等；第二类位于壁面上，如广告牌、指示牌以及站台门传热等；第三类则位于天花板上，如照明设备、线缆发热等。对于第一类发热设备，可按照就近原则，将多个热源组合为一个发热体，并采用电阻值为 133Ω/m 的碳纤维发热线外包薄壁铁皮外壳来模拟；对于第二类发热设备，可直接将碳纤维发热线均匀粘贴于模型内侧壁面；对于第三类发热设备，可在对发热线上部做隔热处理的基础上，将发热线均匀粘贴在对应层顶板上。此外，由人员分布具有随机性，可将该发热量视为站内单位面积的均匀热源，并简化为以碳纤维发热线为实验热源的“线型”热负荷。地铁站内第一类发热设备的外壳尺寸及布置如图 2 所示。

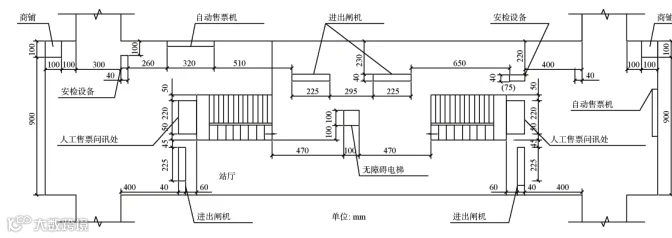

图 2 站厅层第一类发热设备尺寸及布置

Figure 2 Dimension and layout of class I heating equipment on the station hall floor

3.1发热量及热源尺寸

重庆地铁1号线沙坪坝站采用全封闭站台门系统，在该系统的列车运行及空调散热量中，50%以上释放在车站车行道[7]。为了准确模拟真实情况，需要在模型实验台设置通风排热系统来控制隧道内的温度。由于隧道和站台空气流动处于阻力平方区，站台门处等效局部阻力系数只与其几何形状有关，因此在制作模型时，要严格根据实际隧道、列车及站台门的实际尺寸按相似比例制作。隧道活塞风对地铁车站的影响呈周期性正负压作用，因此在一定的周期内，影响车站自然通风效应的主要因素为车站隧道排热风机。为了能够实现对地铁车站间歇性负压效应的模拟，实验台在隧道两侧安装有两台风机，以模拟列车停站、站台门开启时的工况条件。

3.3温度测点和工况安排

地铁站温度场和速度场的分布情况需通过专业仪器测试得到，因此，模型实验台设计中需根据站内结构和设备布置，合理地确定温度和风速测点。其中，温度测点按均布原则分别在站内公共区中部、主体附属接口和出入口通道，按实际距离约 900 m 间隔设置；风速测点则位于各出入口通道中部，截面内采用九点法均匀布置。站厅层温度测点布置方案如图 3 所示。

图 3 站厅层温度测点布置

Figure 3 Layout of temperature measuring points on station hall floor

本模型实验共安排了 6 组实验工况，其中：1～3 组工况为出入口之间无高差工况，重点通过改变站内设备的运行工况，以便来观察车站自然通风规模的变化情况；4～6 组工况为车站内部发热量一致的工况，重点通过改变出入口之间的高差，以便来观察该因素对车站自然通风规模的影响。具体工况安排如表 2 所示。

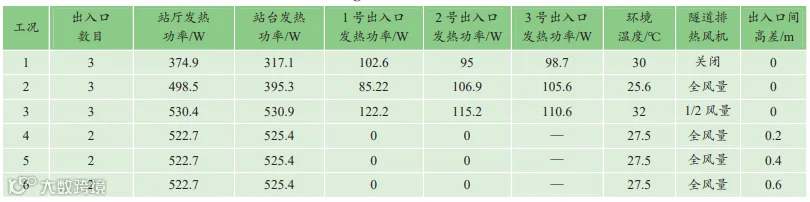

表 2 模型实验工况安排

Table 2 Working condition schedule of model test

4 结果分析

4.1内部发热量的影响

根据既定的实验工况，开启对应的设备，进行测点温度和出入口风速的测试，并将不同工况下的测试结果记录汇总，形成模型实验工况 1～3 的实测结果，如表 3 所示。另外，需要特别说明的是：表中所有的测试数据均为多点、多次实测结果的平均值，以避免测试过程中的偶然误差对结果造成不利的影响。

其中：+表示进风，自然风从室外吹入地铁车站；–表示出风，地铁车站排风至室外。从测试数据可以看出：工况 1 由于热压作用，自然风从 1 出入口通道引入，流经站厅层和站台层，温度逐渐升高，再从 2 和 3 出入口通道流出，即自然通风客观存在且规模可观，工况 2、3 亦有类似结论。同时，工况 1～3 的测试结果均表明：在站厅层实测发热功率比站台层更大的情况下，站厅平均温度更低，且温度分布均匀，在相同条件下，流经站台层的通风规模较站厅层的更小，即该通风规模中的较大部分路径主要由出入口通道+站厅层+出入口通道组成。

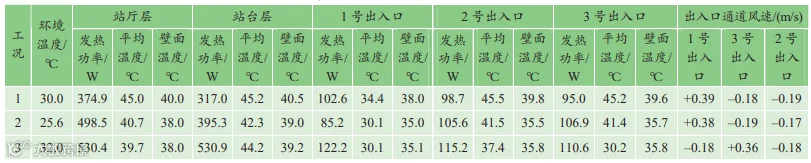

表 3 实验工况 1～3 的实测结果

Table 3 Summary of measured results under test conditions 1-3

工况 2在开启全部风量的排热风机后，其自然通风的规模和方向与工况 1 十分接近，且两个工况下站厅层与室外空气平均温度的差值分别为15℃和15.1℃，热压作用亦基本相同。因此，可以得出：车站隧道通风系统对自然通风量的影响作用不明显，在无室外风压作用的情况下，自然通风的主要动力来源为站内热源释放热量所形成的空气热压。工况 3 将隧道排热风机的风量调整为 1/2 后，1 号和 2 号出入口通道的通风方向反向，但总的通风规模变化不大。结合前述分析不难得出：车站隧道通风系统虽然对自然通风规模的影响作用十分有限，但站内热压所形成的空气流动方向本身具有不确定性；在包含车站隧道通风系统在内的外部条件变化的影响下，形成了特定方向的初始通风流向，并在后期热压作用的自然通风过程中维持不变。

同时，通过测得的壁面温度以及站内不同区域温度，可估算得到各区域向围护结构(实际车站为土壤) 的总散热量，其中站厅、站台、出入口通道可以计算其当量直径，将它们近似于水平管道来进行计算，站厅层表面传热系数取1.41 W/m2 ·℃，站台层取1.86 W/m2 ·℃，出入口取 2.32 W/m2 ·℃，最终算得的散热量如表 4 所示。

可以看出：无论是站厅层、站台层还是出入口，工况 1 站内环境向围护结构的传热量均相对较大；工况 2 将排热风机开启后，由于隧道通风系统对车站轨行区的排热影响，轨行区壁面温度较低，但受室外空气温度(实验工况下与环境温度为同一温度)降低更多的影响，它向围护结构的总传热量反而减小，导致自然通风需带走更多的站内热量；当工况 3 在工况 2 的基础上调小隧道通风规模时，虽然受车站轨行区通风规模减小的影响，轨行区维护结构的壁面温度略有提高，但此时环境温度升高明显，站台层向围护结构的总传热量增加，在站内发热功率差异不大的情况下，自然通风进、排风温差明显减小。因此，可以得出结论：自然通风对地铁车站的排热作用受室外环境温度的影响较大，实验结果与理论分析一致。

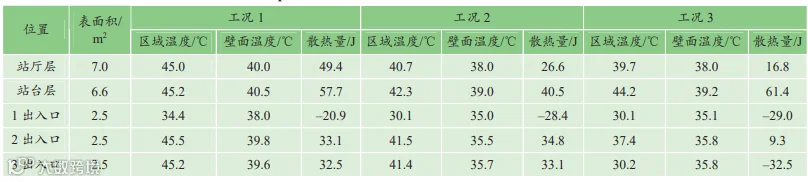

表 4 实验工况 1～3 围护结构的散热量

Table 4 Heat dissipation scale of enclosure structure under test conditions 1-3

4.2出入口间高差的影响

实际车站的出入口受地面地坪高度的影响，不同出入口之间存在一定的垂直高差，尤其是在类似于重庆这种山地城市中，体现更为明显。为了进一步探究出入口间的高差对车站自然通风规模的影响，在维持站内散热量等条件不变的前提下，进行了工况 4～6 的模型测试，测试过程中环境温度保持 27.5℃不变，测试结果如表 5 所示。

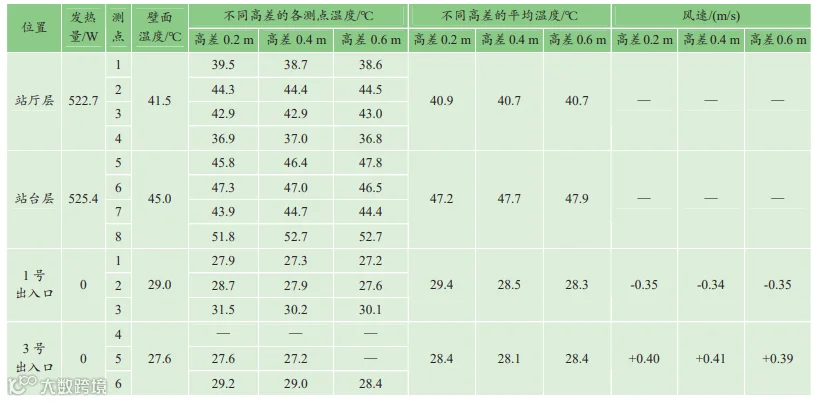

表 5 实验工况 4～6 实测结果汇总

Table 5 Summary of measured results under test conditions 4-6

从测试数据可以看出，当两个出入口之间高差分别为 0.2、0.4 和 0.6 m 时(几何比例尺 Cj=1/20，即 4、 8 和 12 m)，由于热压作用，自然风均从 3 号出入口通道引入并流经站厅层，吸收站内余热后温度逐渐升高，再从 1 号出入口通道流出。在这 3 种高差情况下，模型实验台内部的温度场以及壁温几乎没有什么变化，散热量基本相同，3 号出入口通道由于排风，其平均温度明显高于 1 号出入口通道的平均温度，得到的散热量如表 6 所示。

表 6 实验工况 4～6 围护结构散热量

Table 6 Heat dissipation scale of enclosure structure under test conditions 4-6

工况 4～6 的条件仅改变了出入口间的高差，包括围护结构散热量在内的其他条件均保持一致，且最终得到的各工况通风规模差异不显著。因此，可以得出：在其他条件不变的前提下，车站各出入口间的高差在一定范围内的变化，并不会对通风规模产生实质影响，它对自然通风的影响作用有限。

5 结论

因场地等因素限制，本实验中所使用的实验台没有进行妥善的保温处理，在实验过程中，通过采取放大实际发热量的方式来补齐外部传热损失，以保证实验测试的准确性。通过对比分析各工况的实测数据，可以得出以下实验结论：

1) 自然通风客观存在且规模可观，其中的较大部分路径主要由出入口通道+站厅层+出入口通道组成，流经站台层的通风量相对较少。

2) 热压是地铁车站自然通风的主要动力之一，主要受地铁车站埋深以及内部发热量大小的影响，而车站隧道通风的运行状态对自然通风规模的影响十分有限。同时，自然通风对地铁车站的排热作用受室外环境温度的影响较大，就实验测试工况而言，测试范围内室外温度升高 5℃，排热作用降低 30.1%。

3) 车站隧道通风系统虽然对自然通风的规模无影响，但因热压驱动的空气流动方向本身具有不确定性，所以隧道通风系统客观上决定了自然通风的初始流向，并在外部条件不发生改变的前提下始终维持不变。

4) 改变出入口间的高差可以改变自然通风的热压驱动力，但由于外部条件的制约，出入口间的高差不可能无限增加，在测试对应的实际高差 4～12 m 范围内，出入口的高差对自然通风规模的影响不大。

参考文献

[1] 王怡, 文福, 刘加平. 大开口自然通风实验研究及数值模拟分析[J]. 太阳能学报, 2010, 31(4): 432-436. WANG Yi, WEN Fu, LIU Jiaping. Experimental study and numerical simulation analysis of natural ventilation with large openings[J]. Journal of solar energy, 2010, 31(4): 432- 436.

[2] 曾臻, 渠永通, 肖益民. 地铁车站空调负荷分析及节能应对措施[C]//中国勘察设计协会建筑环境与能源应用分会铁道与城市轨道交通委员会. 2018 年全国铁道与城轨暖通学术年会文集. 北京, 2018. ZENG Zhen, QU Yongtong, XIAO Yiming. Air conditioning load analysis and energy saving measures for subway stations[C]//Railway and urban rail transit Committee of building environment and energy application branch of China Survey and Design Association. Proceedings of National Annual Conference on heating and ventilation of railway and urban rail transit in 2018. Beijing, 2018.

[3] 曾臻, 肖益民, 张玉洁, 等. 地铁公共区环境测试和新风量分析[C]//中国勘察设计协会建筑环境与能源应用分会铁道与城市轨道交通委员会. 2018 年全国铁道与城轨暖通学术年会文集. 北京, 2018. ZENG Zhen, XIAO Yimin, ZHANG Yujie, et al. Environmental testing and fresh air volume analysis of metro public areas[C]//Railway and urban rail transit Committee of building environment and energy application branch of China Survey and Design Association. Proceedings of National Annual Conference on railway and urban rail heating and ventilation in 2018. Beijing, 2018.

[4] 张玉洁, 肖益民. 全封闭式站台门地铁车站自然通风特性研究[C]//中国建筑学会, 中国制冷学会. 2015 年全国通风技术学术年会论文集. 成都, 2015: 278-282. ZHANG Yujie, XIAO Yimin. Study on natural ventilation characteristics of subway station with fully enclosed platform doors[C]//Proceedings of 2015 national Ventilation Technology Annual Conference of China Society of refrigeration, Chinese Architectural Society. Chengdu, 2015: 278- 282.

[5] 张玉洁, 王行宇, 肖益民, 等. 重庆地铁马家岩站自然通风的实测[J]. 制冷与空调(四川), 2016, 30(3): 267-272. ZHANG Yujie, WANG Xingyu, XIAO Yimin, et al. Measurement of natural ventilation in majiayan station of Chongqing Metro[J]. Refrigeration and air conditioning (Sichuan), 2016, 30(3): 267-272.

[6] 地铁设计规范: GB 50157—2013[S]. 北京: 中国建筑工业出版社, 2014. Code for design of Metro: GB 50157—2013[S]. Beijing: China Architecture & Building Press, 2014.

[7] 侯桂敏. 同一地铁车站两种空调通风系统的比较[J]. 铁道工程学报, 2
