市域快轨梯形轨枕无砟轨道在线实测及分析

城市轨道交通网CCRM

2025-02-06

本文发布已获得《都市快轨交通》授权

原文发表于《都市快轨交通》

第 37 卷第 1 期 2024 年 2 月

如有转载请联系版权方，标明出处

申琼玉1，韩冬东1，董振升2，俞泉瑜1，徐飞虎1

摘要:总结分析2023年在国家铁道试验中心环行线完成的最高时速220km/h条件下，市域快轨梯形轨枕无砟轨道相对于普通有砟轨道的安全性、平稳性及减振效果等测试方案及测试结果。测试列车为8辆编组CRH380AJ综合检测车，测试指标包括：脱轨系数、轮重减载率、轮轴横向力等安全性及稳定性指标，钢轨及轨枕垂、横向动态位移等变形指标，钢轨垂、横向振动加速度等振动特性指标，以及距线路中心线3.5m处路基表面的减振效果等。测试结果表明：市域快轨梯形轨枕无砟轨道的各项指标均低于相关规范标准限值，且与有砟轨道相近，表明市域快轨梯形轨枕在安全性、稳定性及钢轨振动特性方面可满足220km/h速度级应用要求；市域快轨梯形轨枕无砟轨道相对于普通有砟轨道的减振效果按不同计权方式分别为3.3～5.1dB、4.4～6.8dB。本次测试成果可为市域快轨及城际铁路轨道减振技术应用提供借鉴与参考。

关键词:市域快轨；梯形轨枕；安全性；稳定性；减振效果中图分类号:U239.5文献标志码:A文章编号:1672-6073(2024)01-0114-06

1研究背景

我国自2005年开始引进的城市轨道交通高等减振轨道结构——梯形轨枕，在经过引进、消化、吸收、再创新等一系列过程后，在北京、上海、广州、深圳、南京、西安、郑州等20多个城市的轨道交通中已有数百千米的成功应用，运营线路最高速度达到120km/h，减振效果及运营状态良好[1]。2017年，国家铁道试验中心环行线铺设了360m梯形轨枕无砟轨道，进行了多次安全性、平稳性、钢轨振动特性及减振效果等测试，最高测试速度达到176km/h，测试结果良好[2]。该段线路自2017年正常使用至2022年底，因环行线全面提速改造而拆除。我国2022年新投运的1085.17km城市轨道交通运营线路中，市域快轨线路占比19.57%，呈上升趋势[3]。截至2022年底，超过22座城市开通运营市域铁路，其中最高时速达220km/h[4]。为适应市域快轨建设提速的减振需求[5]，研究梯形轨枕在更高速度条件下的运行状况及振动特性，2022年底全面提速改造的国家铁道试验中心环行线铺设了针对市域快轨设计梯形轨枕无砟轨道试验段共计264m，试验段两端衔接普通有砟轨道，梯形轨枕无砟轨道与普通有砟轨道之间的过渡段长度为30m(含在试验段内)[6]。本文针对梯形轨枕无砟轨道在更高速度下的安全性、稳定性及减振效果是否满足相关规范标准限值要求的问题，对梯形轨枕无砟轨道与普通有砟轨道做了详细的测试方案并进行相关指标的对比分析。

2试验段线路条件及轨道结构方案要点

2.1线路条件

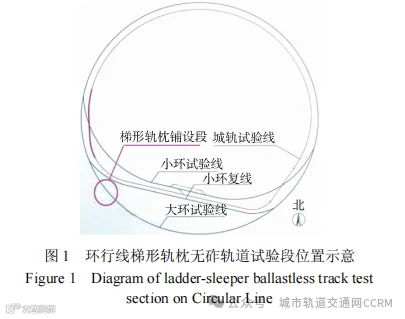

梯形轨枕无砟轨道试验段位于环行线国铁大环的西南角(见图1)，大环线的线路及轨道条件如下。1)曲线半径1432.39m，线路坡度0.3‰。2)曲线超高220mm(包括梯形轨枕轨道在内的大环南段)，理论平衡速度为163.4km/h，最高试验速度220km/h时，对应的欠超高达到178.7mm。为确保测试列车的安全性，整个环行线曲线内轨均设置了防脱护轨。3)60kg/m钢轨，无缝线路，梯形轨枕无砟轨道采用WJ-8A型扣件，扣件间距0.6m；普通有砟轨道段采用弹条Ⅱ型扣件及Ⅲ型预应力轨枕，道砟最小厚度350mm，曲线外侧砟肩设堆高(见图2)。

2.2市域快轨梯形轨枕及配套无砟轨道结构

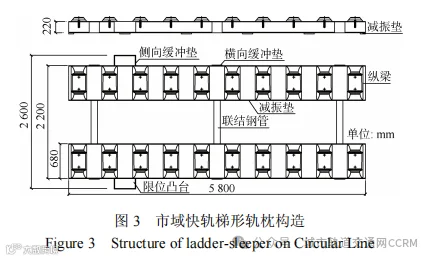

根据环行线最高速度220km/h的要求，梯形轨枕进行了针对性设计。1)外形尺寸。梯形轨枕主体结构由左右预应力混凝土纵梁及3根联结钢管组成，铺设长度6m，实际枕长5.8m，相邻枕之间设0.2m枕缝。为适应WJ-8A扣件的安装要求，梯形轨枕单侧纵梁宽设计为680mm，左右纵梁外侧各设一个沿纵梁方向长400mm、横向宽200mm的限位凸台，包括限位凸台在内的梯形轨枕总宽2600mm。根据轨道结构高度条件，纵梁厚设为220mm。市域快轨单块梯形轨枕自重约4.5t(见图3)。

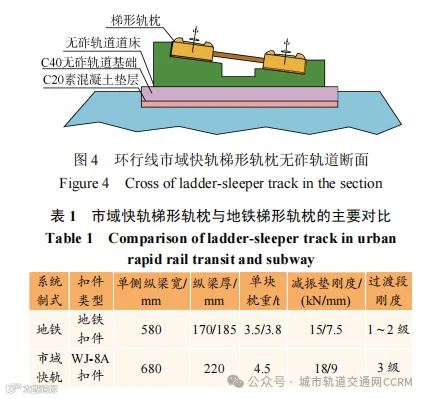

2)减振垫刚度。梯形轨枕每侧纵梁下均匀布置6块聚氨酯减振垫，为控制市域快轨钢轨垂向动态位移不大于2.5mm，中部及两端减振垫刚度分别为18kN/mm和9kN/mm。试验段两端与普通有砟轨道之间的过渡段包含5块梯形轨枕，设置了3级过渡刚度。环行线市域快轨梯形轨枕无砟轨道断面如图4所示。

3测试方案

3.1试验列车类型、速度级及测试指标

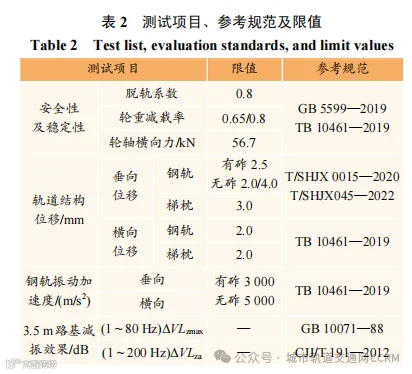

试验列车为8节编组CRH380AJ-2818高速综合检测车，长度为203m，轴重14t。试验速度40～220km/h，速度级差为20km/h，共10个速度级，为节省篇幅，本文仅给出120～220km/h的数据。测试指标包括安全性和稳定性、轨道位移、振动加速度及减振效果等，参考规范及限值见表2。

3.2测试断面及测点布置

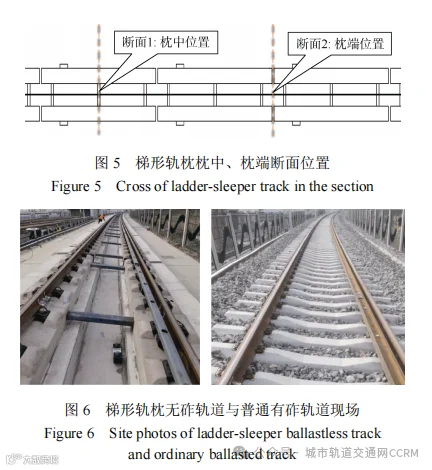

整个大环线的线路条件均一致，故选取3个典型断面进行对比测试，其中梯形轨枕无砟轨道枕中和枕端位置断面各1个，普通有砟轨道断面1个(见图5～6)。

4测试结果及分析

4.1列车运行安全性和稳定性

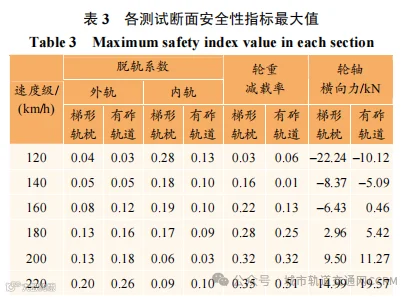

列车运行安全性及稳定性指标根据测得的轮轨垂、横向力计算而得，测试断面安全性指标最大值如表3所示，梯形轨枕轨道脱轨系数、轮重减载率、轮轴横向力均远小于相关评判标准限值，且与有砟轨道相比基本持平[3]。本次测试在试验专用轨道进行，因轨道条件限制，曲线欠超高178.7mm高于设计规范限值，并且设置了防脱护轨，试验顺利完成且各测试指标数值均满足标准限值。实际工程中考虑到风险，应按设计规范限值设置。

4.2轨道结构位移

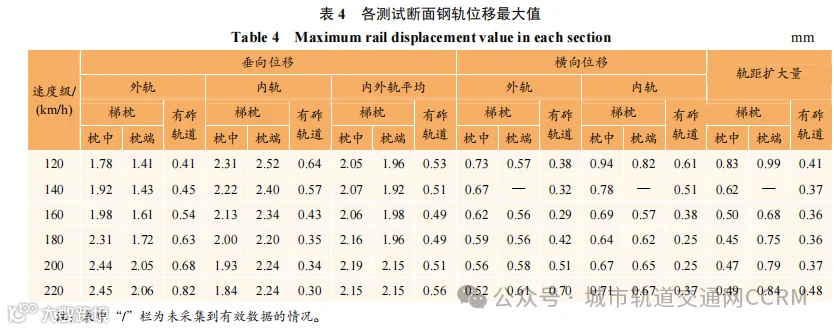

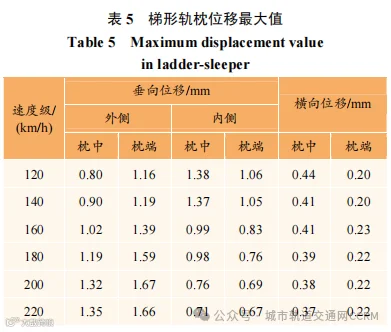

各测试断面钢轨位移最大值如表4所示，梯形轨枕无砟轨道内外轨横向位移均不大于1mm，动态轨距扩大量最大值不大于1mm，因梯形轨枕无砟轨道减振需求，其钢轨垂向位移大于有砟轨道，其他指标基本持平，但均小于相关评判标准限值。梯形轨枕位移最大值如表5所示，梯形轨枕无砟轨道枕中和枕端位置纵梁垂向位移、横向位移均在规范限值以内。

4.3钢轨振动加速度

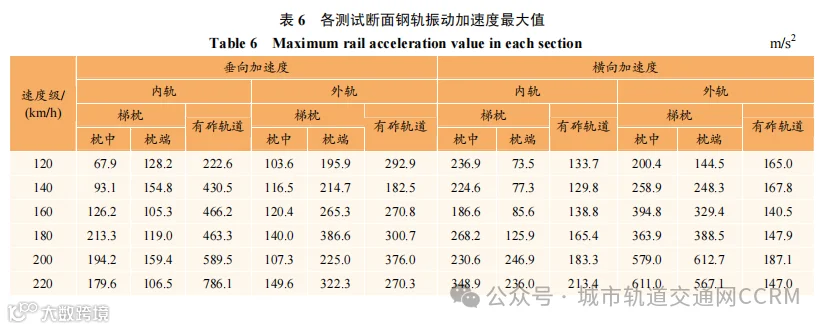

各测试断面钢轨振动加速度最大值如表6所示，数据中的最大值远小于梯形轨枕无砟轨道枕中和枕端位置钢轨垂向加速度、横向加速度最大值参考《客货共线铁路工程动态验收技术规范》(TB10461—2019)中规定的最大值5000m/s2，且与有砟轨道相比，互有高低，总体基本持平。

4.4距线路中心线3.5m路基表面的减振效果

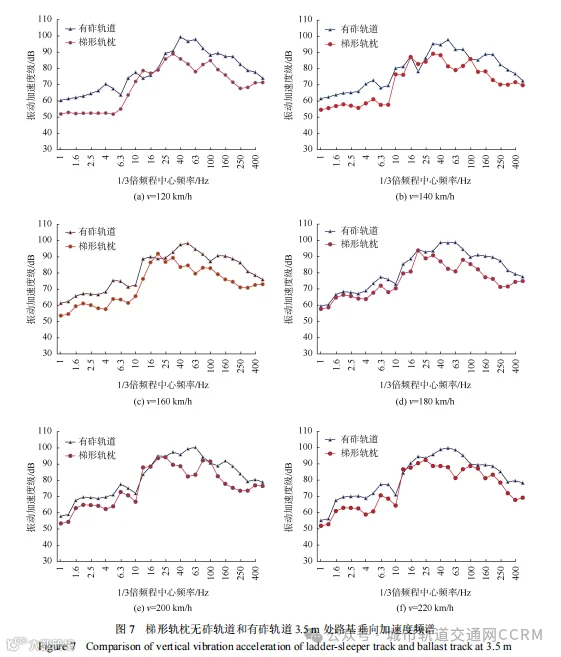

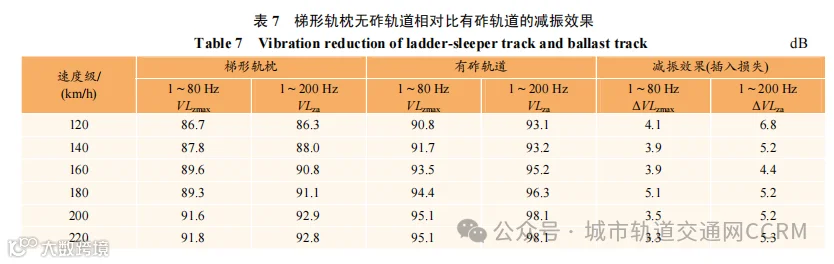

从图7所示的振动加速度频谱特征对比图可知，梯形轨枕无砟轨道在距线路中心线3.5m处路基表面的垂向加速度级明显小于有砟轨道。梯形轨枕无砟轨道与有砟轨道减振动效果对比如表7所示，市域快轨梯形轨枕无砟轨道相对于有砟轨道减振效果，1～80Hz频段Z计权振级的最大差值ΔVLzmax为3.3～5.1dB；1～200Hz频段Z计权振级的均方根的差值ΔVLza为4.4～6.8dB，平均插入损失(减振效果)分别为4.0dB和5.4dB。

5结论

对国家铁道试验中心环行线最高220km/h条件下，市域快轨梯形轨枕无砟轨道及普通有砟轨道的安全性、平稳性、钢轨振动特性及减振效果等实测结果进行分析，得到结论如下。1)列车以最高速度220km/h通过梯形轨枕无砟轨道时，脱轨系数、轮重减载率、轮轴横向力和轮轨垂向力等安全性和稳定性指标远小于相关评判标准限值，与普通有砟轨道相比持平或略低。2)梯形轨枕无砟轨道因减振特性而引起的钢轨垂向位移相对于有砟轨道增加较多；测得梯形轨枕的内轨低速条件、外轨高速条件下的垂向位移因曲线未平衡超高过大而相对较大，最大值达到2.24～2.45mm，但内外轨垂向位移平均最大值为2.19mm，仍满足相关标准限值。3)市域快轨梯形轨枕无砟轨道的钢轨横向位移中，内外轨横向位移均小于1mm，动态轨距扩大量最大值0.99mm，虽然相对于有砟轨道动态轨距扩大量最大值0.48mm增加了一倍，但绝对值仍处在较低水平。4)市域快轨梯形轨枕枕中和枕端钢轨垂横向加速度值远小于限值5000m/s2，与普通有砟轨道相比，互有高低，总体基本持平，表明梯形轨枕无砟轨道的钢轨振动抑制能力良好。5)在距离线路中心线3.5m处的路基位置，市域快轨梯形轨枕无砟轨道相对于有砟轨道减振效果，1～80Hz频段Z计权ΔVLzmax为3.3～5.1dB；1～200Hz计权ΔVLza为4.4～6.8dB，考虑到普通有砟轨道相对于普通无砟轨道已具有5dB或以上的减振效果[9]，可认为按市域快轨相关技术标准设计的梯形轨枕无砟轨道相对于普通无砟轨道的减振效果可望达到10dB左右，这也与相关研究[10-12]的结论相吻合。本次国家铁道试验中心环行线的测试成果，可为市域快轨及城际铁路新线设计时的轨道减振技术应用提供借鉴与参考，也有待未来实际应用线路更多的验证。
