近零距离深基坑施工保护盾构隧道关键技术研究

本文发布已获得《都市快轨交通》授权

原文发表于《都市快轨交通》

2025年 第3期

如有转载请联系版权方，标明出处

顾歆甜1，金浩2，沈晓伟1，李奎3

随着城市的快速化发展，地铁线路纵横成网、四通八达，地铁周边的深基坑项目数量也与日俱增。深基坑施工可能会对地铁结构产生不利影响，造成变形、破损、渗漏水等病害，尤其是对相较于明挖结构更为柔性的盾构隧道结构。因此，深基坑与地铁盾构隧道的距离控制及有效的保护措施一直是地铁结构保护管理工作的重点。南京某地铁建设过程中，需对沿线一处雨水泵井进行改迁，由于临近市政交通枢纽和货运铁路，新建泵井周边环境限制条件极为严苛，不仅与既有市政通道、地铁盾构隧道密贴，而且位于低净空市政公路桥下方，同时为保障货运铁路正常运行，作业时间有严格限制。本文基于地铁盾构隧道安全保护要求，对近零距离深基坑设计、施工关键技术进行剖析，通过采用高频液压免共振锤、MJS工法桩、复合腔体管片加固等外控与内治兼具的保护手段，保证了泵井基坑的顺利实施和已建地铁的结构安全。

1项目概况

新建雨水泵井长11.2m、宽4.2m、深12.1m，结构底板厚度0.8m、侧墙及顶板厚度0.6m。泵井主体结构预留雨水管连接洞口，在结构完成后破除围护桩与既有管道连接。

1.1周边环境

新建泵井基坑位于市政公路桥下方两座桥墩承台之间，桥下净空为8.0m。泵井东侧紧邻地铁盾构隧道，坑底与隧道拱腰齐平；西侧紧邻市政通道，与市政通道共用围护；北侧为碎石道床基础货运铁路支线。泵井结构与地铁盾构隧道结构外边线最小水平距离约为1.8m。

1.2工程地质

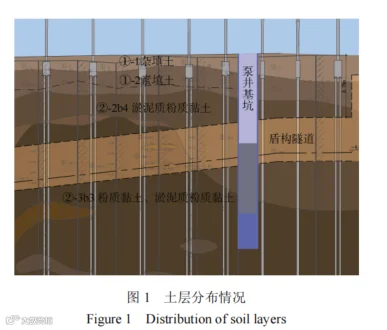

泵井所处地层隶属长江漫滩平原区，地质条件差，对周边施工活动极为敏感。场地地基土层自上而下主要为杂填土、素填土、淤泥质粉质黏土、粉质黏土及淤泥质粉质黏土、粉砂[1]。泵井基坑底位于淤泥质粉质黏土层，支护桩底进入粉质黏土及淤泥质粉质黏土层。地铁盾构隧道主要穿越淤泥质粉质黏土层、流塑～软塑的粉质黏土及淤泥质粉质黏土层，见图1。

2设计方案

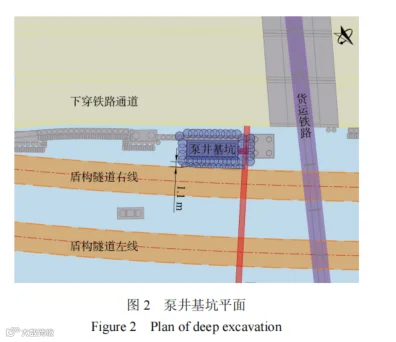

基坑围护结构采用MJS工法桩，其中东侧采用一排f2000mm@900mmMJS桩摆喷180°形成隔离，西侧在既有市政通道f1000mm@1200mm钻孔灌注桩外侧打设MJS桩止水帷幕，其余侧沿基坑打设f2000mm@900～1200mmMJS并内插HN700×300型钢形成封闭围护，围护桩进入基坑底以下15m。坑底加固采用MJS，实施范围为坑底以下10m，坑内不降水。基坑竖向设置3道支撑+1道换撑，第一道采用600×800mm混凝土支撑，第二道、第三道、换撑采用f609mm厚16mm钢支撑。冠梁尺寸为800mm×1400mm，腰梁采用双拼HW400×400×13×21mm组合钢构件。型钢边线与地铁盾构隧道结构外边线最小水平距离约为1.1m，MJS桩边线紧贴地铁隧道，水平距离仅为0.1m。基坑与周边环境相对关系如图2所示。

3地铁隧道加固方案

盾构隧道顶覆土约为9.4m，隧道外径6.2m、内径5.5m，壁厚0.35m，环宽1.2m，衬砌环采用错缝拼装。在新建泵井实施前，为控制H型钢插拔产生的挤土效应、MJS旋喷造成的土体扰动以及泵井基坑开挖过程中时空效应对地铁盾构隧道的影响，需提前对地铁进行预加固处理，主要措施如下。

3.1纵向拉紧条

在隧道管片上设置5根纵向拉紧条，加强管片纵向连接刚度，防止盾构隧道环与环之间出现松动、错台、不均匀沉降等。拉紧条采用14B槽钢经SA2.5级抛丸除锈，并喷涂0.3mm厚防锈漆，采用M20化学锚栓安装固定，在布置时需避开管片主筋、隧道内管线及设备、预留注浆孔等。

3.2复合腔体

在隧道管片上环向设置复合腔体(见图3)进行加固，单环采取3圈复合腔体构件，提高隧道整体刚度和承载力[2]，防止隧道出现收敛变形。这种复合材料较传统钢内衬加固具有自重轻、加固周期短、占用空间小的特点，加固前预先用钢管制成含有4个腔室的空腔体，将碳纤维通过特殊工艺包裹在空腔体外侧，安装时先将复合空腔体与隧道管片用结构胶黏结，再固定化学锚栓，安装完成后在腔体内注入C50高强度砂浆填充[3]。加固完成效果见图4。

3.3道床预埋管

在隧道道床上提前开孔，注浆孔每2环布置一排，每排对称布置2个，采用2次开孔方式，首次开孔不打穿底板，预留100mm保护层，开孔后预埋注浆套管。一旦隧道突发沉降，可在隧道底部进行应急填充注浆。

4施工方案

考虑到泵井基坑工序转换过程中施工时间和施工空间的限制，邻地铁侧支护结构施工采用先插型钢、后喷浆工艺[4-5]，施工工序为H型钢插入→施作半圆MJS桩兼做隔离桩→施作全圆MJS止水桩→施作MJS坑底加固。其中围护桩H型钢共计21根，长27m，受市政公路桥下8m净空限制，考虑到型钢吊装及插入作业空间，需分节打入，每节3m，共9节，单节质量0.5t，接头处采用气体保护双面焊。

4.1ICE高频液压免共振锤

由于传统打拔型钢对周边环境影响较大，为保护盾构隧道，基坑型钢插入采用ICE20RF高频免共振锤和600液压动力站[6]，其中免共振锤仅重3.65t，采用履带吊吊装；600液压动力站具备噪声小、振感低、动力大的特点。动力站泵出的液压油驱动免共振锤的锤头马达，通过马达旋转带动偏心块转动，产生相应的偏心力矩，使免共振锤产生振动。为了避免工作频率与土壤产生共振，免共振锤的转速非常高，最大转速能达到2300rpm，大幅超过土壤的固有频率。型钢周边土壤颗粒可以迅速液化、摩擦力降低，从而使型钢高速下沉。相比传统静压植桩机，免共振锤的功效可达其6～10倍，沉桩速度为4～10m/min。型钢插入时采用跳桩方式实施(见图5)，在远离地铁隧道侧原位试桩。型钢上预埋声测管，采用声波检测和全站仪测量型钢垂直度，一旦发现偏差及时纠偏。

4.2MJS工法桩

MJS工法桩又称全方位高压喷射工法，使用独特的多孔管和前端吸浆装置，实现了孔内强制排浆，同时通过对地内泥浆压力进行监测，稳定了水泥浆液压力，成桩稳固且高效，大幅降低了对周边环境的影响，给地下空间开发提供了更多的可能和选择[7-8]。MJS施工工序采用桩位放样→引孔钻机就位→引孔钻进→MJS喷射钻机就位→MJS喷射→旋喷提升→钻机移位。引孔钻机采用HDL-160D1型钻机，MJS喷射钻机采用MJS-65CVH型钻机。施工参数如表1所示。

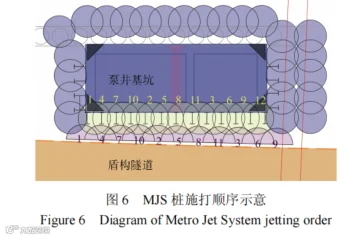

施工时优先实施邻地铁侧半圆MJS桩，同时兼做隔离桩。由于围护结构型钢先放置，型钢间MJS晚于型钢实施，将型钢周围完全封闭是项目成功的关键，需将钻杆孔位准确定位于两根型钢中间，确保围护止水的可靠性。MJS桩施打均采用跳桩施工，施打顺序如图6所示。

4.3开挖回筑及管道连接

基坑累计土方量约为570m3且作业面受限，采用1台小型挖机进行坑内挖方，配合1台长臂挖机进行地面开挖，挖至支撑高程后及时架设支撑，施工过程中尽量减少基坑暴露时间，及时浇筑底板，减小时空效应影响，基坑从土方开挖至底板浇筑共用时7d。泵井内部结构包含底板、衬墙、梁和顶板，分4次浇筑。回筑结构时及时实施倒换撑，确保水平力顺利转换。侧墙设置3道环向水平暗梁，以利于后续主体结构与既有雨水管连通施工。连通作业采用暗挖法，沿暗挖段均匀布设一排超前小导管，再依次掏挖泵井结构、MJS围护桩，掏挖时及时安装钢拱架，与小导管形成联合支护。到达雨水管位置后截断既有管，采用钢套筒进行连接，连接完成后将连通道用混凝土填充密实。

5数值分析

5.1计算模型及参数

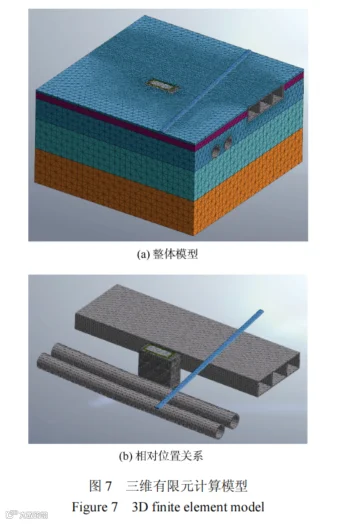

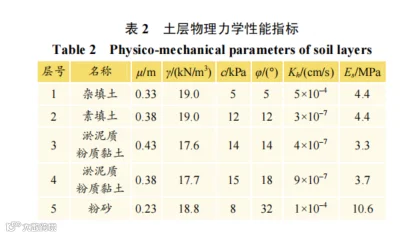

采用MIDASGTS岩土与隧道仿真分析软件，通过全工况三维数值模型分析工程建设对地铁盾构隧道的影响。根据工程经验，所取土体范围为90m×90m×60m，模型网格划分按照近密远疏的原则，共计68864个节点、438859个单元，采用自动生成边界作为模型边界条件，整体模型及相对位置关系如图7所示。通过激活和钝化方式模拟土方开挖和回填，采用接触单元对隧道结构与土体之间的接触进行模拟，隧道、基坑围护结构采用弹性本构模拟，土体采用摩尔-库伦理想弹性-塑性本构模型模拟，土层物理力学性能指标如表2所示。

5.2计算结果

通过三维数值计算模拟，在基坑工程施工影响下，地表沉降为4.0mm，地表朝基坑内水平位移最大为2.6mm；基坑最大竖向位移为12.3mm，最大水平位移为13.6mm；地铁隧道最大隆起为1.2mm，最大水平位移为1.6mm，最大收敛为1.3mm。

5.3变形控制标准

根据《城市轨道交通结构安全保护技术规范》[9]、《城市轨道交通结构安全保护技术规程》[10]、数值模拟分析结果和地铁结构现状，确定项目结构变形控制值如表3所示。

6监测数据分析

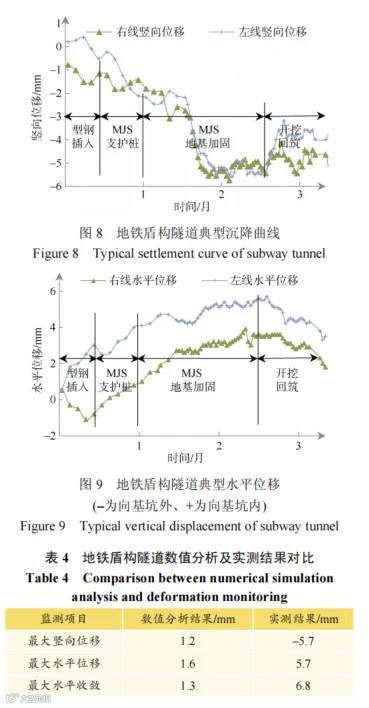

泵井基坑实施期间地铁盾构隧道各监测点位累计沉降多在4mm左右，最大沉降量为5.7mm(见图8)。数值分析中地铁隧道竖向位移主要考虑的是基坑开挖卸载工况，计算结果为隆起[11]；实际施工中，受施工荷载影响，隧道竖向位移表现为下沉。泵井基坑实施期间地铁盾构隧道各监测点位累计水平位移多在3mm左右，最大水平位移为5.7mm(见图9)。其中紧邻基坑的右线隧道在型钢插入期间受挤土效应影响水平位移出现负值，左线由于距离较远无明显变化。施工期间隧道水平收敛值较为可控，收敛变化值多在2～3mm，最大收敛值为6.8mm，相对于标准圆最大水平收敛约为34mm[12]。数值分析与施工实测结果对比如表4所示。通过对比发现，除实测中竖向位移受施工荷载影响呈下沉趋势以外，两者的变化规律是一致的，实测数据较数值分析数值略大，但仍处于盾构隧道变形的可控范围。两者互为印证证明数值分析结果是可靠的，深基坑采取的保护手段是有效的。

7结论

本文以新建雨水泵井基坑为实例，围绕设计方案优化、盾构隧道预加固、基坑施工工艺选择、三维数值模拟、现场数据实测多个维度研究了近零距离深基坑施工对盾构隧道的保护策略，得到以下结论。

1)根据“外控内治”的指导原则，通过MJS工法桩内插型钢复合基坑支护型式、施工前盾构隧道内纵向拉紧条及复合腔体管片预加固相结合的手段，外部施工期间地铁盾构隧道结构变形得到了有效控制，其中最大竖向位移–5.7mm、最大水平位移5.7mm、最大水平收敛6.8mm，未达到变形控制值。

2)MJS工法桩内插H型钢不仅满足了深基坑围护结构的整体刚度需求，解决了低净空条件下深基坑开挖可行性问题，而且对周边环境更为友好。型钢插入采用高频液压免共振锤，功效高、影响小，插入阶段盾构隧道的竖向位移、水平位移和水平收敛均控制在3mm以内。

3)受工序转换期间施工时间、空间的限制，如先实施MJS、后插H型钢，可能影响型钢插入深度。本项目采用先插型钢、后喷浆工艺可以避免这一问题，MJS桩同时承担型钢桩间的挡土和止水作用，喷浆时需确保钻杆孔位居中，将型钢周围完全封闭。

4)盾构隧道的变形主要发生在竖向支护和坑底加固实施阶段，为大型施工机械、材料设备堆放等施工附加荷载叠加影响所致；基坑开挖及回筑阶段由于施工周期短、基坑体量小，产生变形较小。
