第十一章 运输、提升和空气压缩机
第四节 提升装置
第四百五十三条

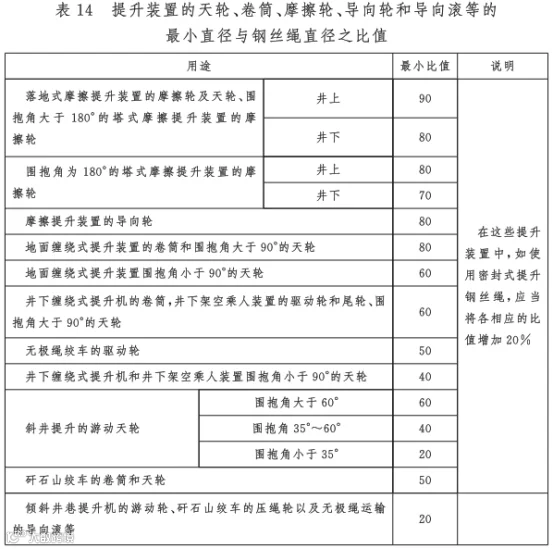

第四百五十三条提升装置的天轮、卷筒、摩擦轮、导向轮和导向滚等的最小直径与钢丝绳直径之比值,应当符合表14的要求。
第四百五十四条
各种提升装置的卷筒上缠绕的钢丝绳层数,必须符合下列要求:
(一)立井中升降人员或者升降人员和物料的不超过1层,专为升降物料的不超过2层。
(二)倾斜井巷中升降人员或者升降人员和物料的不超过2层,升降物料的不超过3层。
(三)现有生产矿井在用的绞车,如果在卷筒上装设过渡绳楔,卷筒强度满足要求且卷筒边缘高度符合本规程第四百五十五条要求,可以按照本条(一)、(二)所规定的层数增加1层。
(四)移动式或者辅助性专为升降物料的(包括矸石山和向天桥上提升等),不受本条(一)、(二)的限制。
第四百五十五条
缠绕2层或者2层以上钢丝绳的卷筒,必须符合下列要求:
(一)卷筒边缘高出最外层钢丝绳的高度,至少为钢丝绳直径的2.5倍。
(二)卷筒上必须设有带绳槽的衬垫。
(三)钢丝绳由下层转到上层的临界段(相当于绳圈1/4长的部分)必须经常检查,并每季度将钢丝绳移动1/4绳圈的位置。
对现有不带绳槽衬垫的在用提升机,只要在卷筒板上刻有绳槽或者用1层钢丝绳作底绳,可以继续使用。
第四百五十六条
钢丝绳绳头固定在卷筒上时,应当符合下列要求:
(一)必须有特备的容绳或者卡绳装置,严禁系在卷筒轴上。
(二)绳孔不得有锐利的边缘,钢丝绳的弯曲不得形成锐角。
(三)卷筒上应当缠留3圈绳,以减轻固定处的张力,还必须留有定期检验用绳。
第四百五十七条
通过天轮的钢丝绳必须低于天轮的边缘,其高差:提升用天轮不得小于钢丝绳直径的1.5倍,悬吊用天轮不得小于钢丝绳直径的1倍。
更换钢丝绳后,应当分析检查摩擦轮绳槽与钢丝绳的适配性。天轮和摩擦轮绳槽衬垫磨损达到下列限值,必须更换:
(一)天轮绳槽衬垫磨损达到1根钢丝绳直径的深度,或者沿侧面磨损达到钢丝绳直径的1/2。
(二)摩擦轮绳槽衬垫磨损剩余厚度小于钢丝绳直径,绳槽磨损深度超过70mm。
第四百五十八条
矿井提升系统的加(减)速度和提升速度必须符合表15的要求。
第四百五十九条
提升装置必须按照下列要求装设安全保护:
(一)过卷和过放保护:当提升容器超过正常终端停止位置或者出车平台0.5m时,必须能自动断电,且使制动器实施安全制动。
(二)超速保护:当提升速度超过最大速度15%时,必须能自动断电,且使制动器实施安全制动。
(三)过负荷和欠电压保护。
(四)限速保护:提升速度超过3m/s的提升机应当装设限速保护,以保证提升容器或者平衡锤到达终端位置时的速度不超过2m/s。当减速段速度超过设定值的10%时,必须能自动断电,且使制动器实施安全制动。
(五)提升容器位置指示保护:当位置指示失效时,能自动断电,且使制动器实施安全制动。
(六)闸瓦间隙保护:当闸瓦间隙超过规定值时,能报警并闭锁下次开车。
(七)松绳保护:缠绕式提升机应当设置松绳保护装置并接入安全回路或者报警回路。箕斗提升时,松绳保护装置动作后,严禁受煤仓放煤。
(八)滑绳保护:摩擦式提升机发生钢丝绳滑动时,能报警并闭锁下次开车。
(九)仓位超限保护:箕斗提升的井口煤仓仓位超限时,能报警并闭锁开车。
(十)减速功能保护:当提升容器或者平衡锤到达设计减速点时,能示警并开始减速。
(十一)错向运行保护:当发生错向运行时,能自动断电,且使制动器实施安全制动。
(十二)液压系统应当具备温度、压力等监测保护功能。
过卷保护、超速保护、限速保护和减速功能保护应当设置为相互独立的双线型式。
缠绕式提升机应当加设定车装置。
第四百六十条
提升机必须装设可靠的提升容器位置指示器、减速声光示警装置,必须设置机械制动和电气制动装置。
第四百六十一条
机械制动装置应当采用弹簧式,能实现工作制动和安全制动。
工作制动必须采用可调节的机械制动装置。
安全制动必须有并联冗余的回油通道。
双卷筒提升机每个卷筒的制动装置必须能够独立控制,并具有调绳功能。
第四百六十二条
提升机机械制动装置的性能,必须符合下列要求:
(一)制动闸空动时间:盘式制动装置不得超过0.3s,径向制动装置不得超过0.5s。
(二)盘形闸的闸瓦与闸盘之间的间隙不得超过2mm。
(三)制动力矩倍数必须符合下列要求:
1.制动装置产生的制动力矩与实际提升最大载荷旋转力矩之比不得小于3。
2.在调整双卷筒提升机卷筒旋转的相对位置时,制动装置在各卷筒闸轮上所产生的力矩,不得小于该卷筒所悬重量(钢丝绳重量与提升容器重量之和)形成的旋转力矩的1.2倍。
第四百六十三条
各类提升机的制动装置发生作用时,提升系统的安全制动减速度,必须符合下列要求:
(一)提升系统的安全制动减速度必须符合表16的要求。
(二)摩擦式提升机安全制动时,除必须符合表16的要求外,还必须符合下列防滑要求:
1.在各种载荷(满载或者空载)和提升状态(上提或者下放重物)下,制动装置所产生的制动减速度计算值不得超过滑动极限。钢丝绳与摩擦轮衬垫间摩擦系数的取值不得大于0.25。由钢丝绳自重所引起的不平衡重必须计入。
2.在各种载荷和提升状态下,制动装置发生作用时,钢丝绳都不出现滑动。
计算或者验算时,以本条(二)中的1为准;在用设备,以本条(二)中的2为准。
第四百六十四条
提升机操作必须遵守下列规定:
(一)主要提升装置应当配有正、副司机。自动化运行的专用于提升物料的箕斗提升机,可以不配备司机值守,但应当设视频监视、载荷监测,并定时巡检。
(二)升降人员的主要提升装置在交接班升降人员的时间内,全程采用手动操作的,必须正司机操作,副司机监护。实现自动化运行的,运送人员时,必须有人值守。
(三)每班升降人员前,应当先空载运行1次,检查提升机动作情况;但连续运转时,不受此限。
(四)如发生故障,必须立即停止提升机运行,并向矿调度室报告。
第四百六十五条
新安装的矿井提升机,必须验收合格后方可投入运行。专门升降人员及混合提升的系统应当每年进行1次安全检测检验,其他提升系统每3年进行1次安全检测检验,检测合格后方可继续使用。
第四百六十六条
提升装置管理必须具备下列资料,并妥善保管:
(一)提升机说明书。
(二)提升机总装配图。
(三)制动装置结构图和制动系统图。
(四)电气系统图。
(五)提升机、钢丝绳、天轮、提升容器、防坠器和罐道等的检查记录簿。
(六)钢丝绳的检验和更换记录簿。
(七)安全保护装置试验记录簿。
(八)故障记录簿。
(九)岗位责任制和设备完好标准。
(十)司机交接班记录簿或者巡检记录簿。
(十一)操作规程。
制动系统图、电气系统图、提升装置的技术特征和岗位责任制等应当悬挂在提升机房内。
第十一章 运输、提升和空气压缩机
第五节 空气压缩机
第四百六十七条
矿井应当在地面集中设置空气压缩机站。
在井下设置空气压缩设备时,应当遵守下列规定:
(一)应当采用螺杆式空气压缩机,严禁使用滑片式空气压缩机、活塞式空气压缩机。
(二)固定式空气压缩机和储气罐必须分别设置在2个独立硐室内,并保证独立通风。
(三)移动式空气压缩机必须设置在采用不燃性材料支护且具有新鲜风流的巷道中。
(四)应当设自动灭火装置。
运行时应当有人值守。实现自动化运行的,可以不配备专人值守,但应当设视频监视并定时巡检。
第四百六十八条
空气压缩机站设备必须符合下列要求:
(一)设有压力表和安全阀。压力表和安全阀应当定期校准。安全阀和压力调节器应当动作可靠,安全阀动作压力不得超过额定压力的1.1倍。
(二)压缩腔需要油润滑的空气压缩机,应当使用闪点不低于215℃的压缩机油。
(三)使用油润滑的空气压缩机必须装设断油保护装置或者断油信号显示装置。水冷式空气压缩机必须装设断水保护装置或者断水信号显示装置。
保护装置动作后应当能自动报警并停机。
第四百六十九条
空气压缩机站的储气罐必须符合下列要求:
(一)储气罐上装有动作可靠的安全阀和放水阀,并有检查孔。定期清除风包内的油垢。
(二)新安装或者检修后的储气罐,应当用1.5倍空气压缩机工作压力做水压试验。
(三)在储气罐出口管路上必须加装释压阀,其口径不得小于出风管的直径,释放压力应当为空气压缩机最高工作压力的1.25~1.4倍。
(四)避免阳光直晒地面空气压缩机站的储气罐。
第四百七十条
空气压缩设备的保护,必须遵守下列规定:
(一)螺杆式空气压缩机的排气温度不得超过120℃,离心式空气压缩机的排气温度不得超过130℃。必须装设温度保护装置,在超温时能自动切断电源并报警。
(二)储气罐内的温度应当保持在120℃以下,并装有超温保护装置,在超温时能自动切断电源并报警。
