射频同轴连接器概述
射频同轴连接器是一种用于连接射频同轴电缆的机电元件，核心功能是在通信、雷达、测试测量等系统中实现高频信号的稳定传输。其精密结构保障优异电气性能，广泛应用于通信、航空航天、医疗设备及消费电子等领域。
基本结构与常见类型
同轴结构由中心导体（信号通路）、绝缘介质（维持特性阻抗并提供机械支撑）和外导体（电磁屏蔽）组成，共同保障信号完整性。
主流类型包括N型、BNC、SMA、TNC、F型等，差异主要体现在连接方式、特性阻抗（常见为50Ω或75Ω）及工作频率范围上：
- N型连接器：螺纹锁紧，防水耐用，支持最高18GHz，适用于户外基站及高功率场景；
- BNC连接器：卡口式快接，频段DC~4GHz，多见于视频监控与实验室测试；
- SMA连接器：小型螺纹结构，频段DC~18GHz，广泛用于无线通信与微波设备。
选型关键参数
选型需重点关注：特性阻抗匹配、工作频率范围、连接方式及环境适应性，避免因参数不匹配引发信号反射或插入损耗增大。
N型连接器的历史渊源
“N”源自“Navy”（美国海军），该连接器诞生于二战时期，是最早实现标准化的射频连接器之一。1964年，美国军用标准MIL-C-39012《射频同轴连接器总规范》发布，标志着射频连接器标准体系的重要里程碑。
极性定义与分类

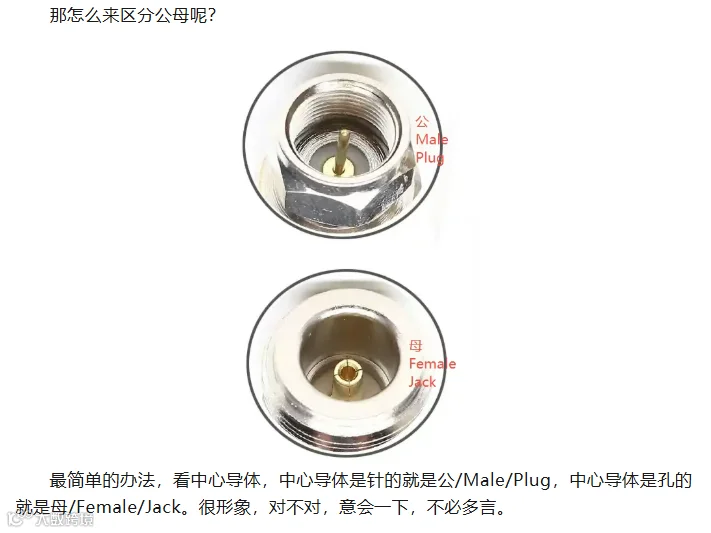

有极性连接器即常规公母结构：国内称“公头/母头”，国际通用“Male/Female”（M/F），日本部分厂商采用“Plug/Jack”（P/J）命名。

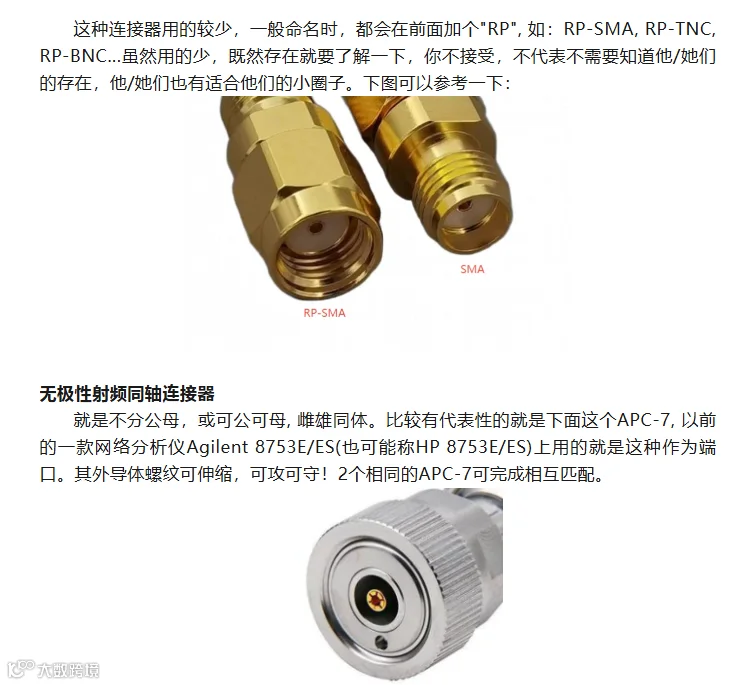

反极性连接器通过颠倒内外导体极性设计，防止非授权设备接入，提升系统安全性。
主要电性能指标
1. 特性阻抗
主流值为50Ω（通用通信）与75Ω（视频广播）。
2. 工作频率范围
下限为DC，上限通常达截止频率的95%。外导体尺寸越小、介质介电常数越低，工作频率越高、插入损耗越低；高端型号可达110GHz。
主要连接方式

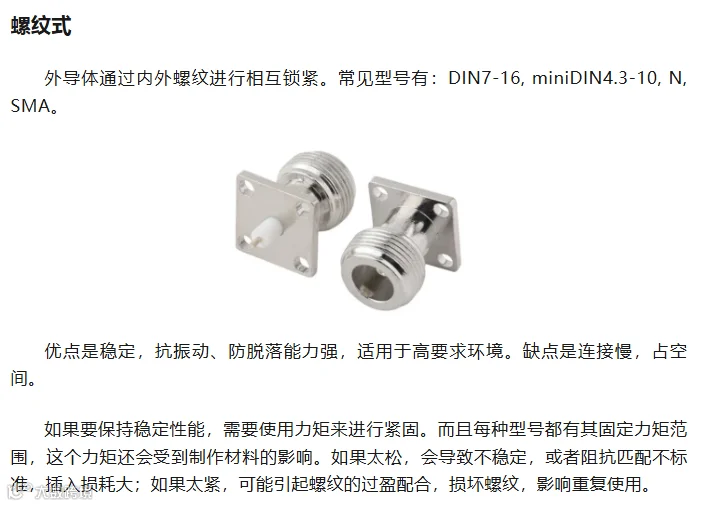

内导体多采用“针入孔”结构；外导体结构决定连接机制，常见类型包括螺纹式、卡口式与快插锁紧式。
快插锁紧式连接器

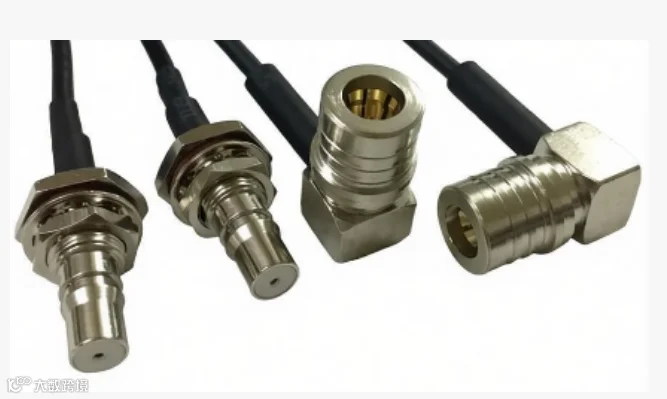

插接到位后自动锁紧，拔出需先释放外壳，兼顾操作便捷性与连接稳定性。典型代表为QMA与QN系列。
QMA与QN由“快锁联盟（QLF）”主导开发，成员包括Huber+Suhner、Radiall、Rosenberger与Amphenol RF，仅联盟企业具备量产资质。
- QMA：连接耗时仅2秒（约为SMA的1/10），最小安装间距12.4mm（SMA为14mm）；
- QN：兼容N型接口，最小安装间距20mm（N型为29mm）。
其他变体如少螺纹螺纹式、无螺纹快插式等属特殊应用场景，使用较少。
