| 1 LTE基站系统结构概述 LTE基站系统结构示意图

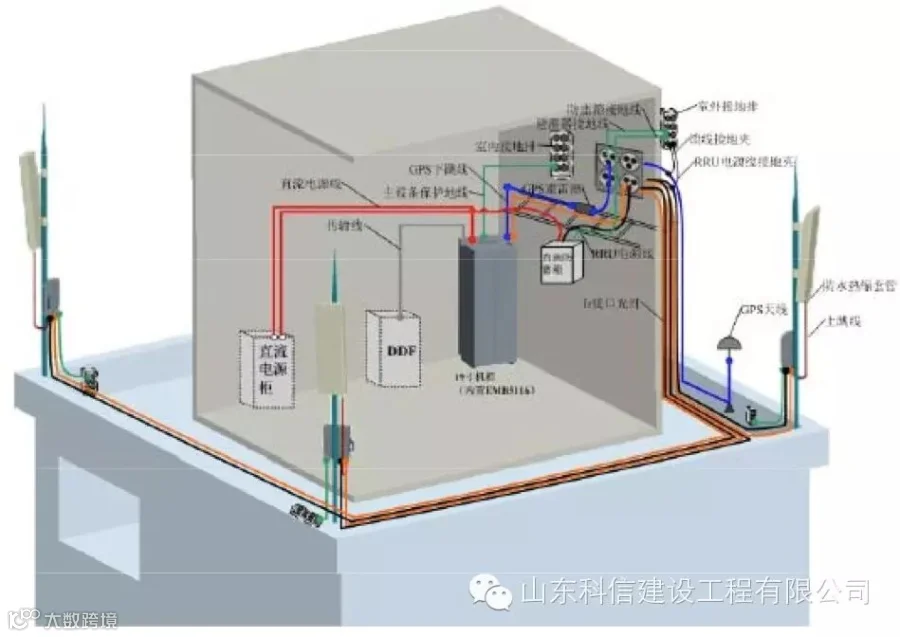

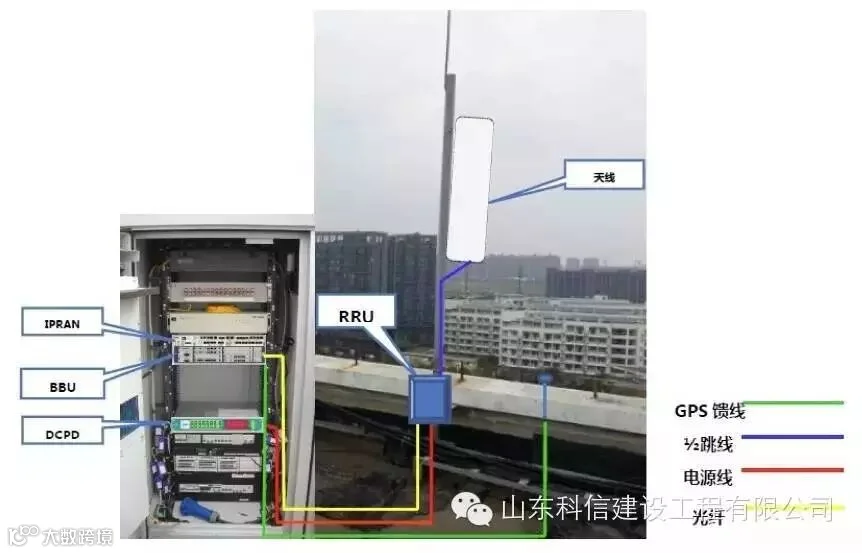

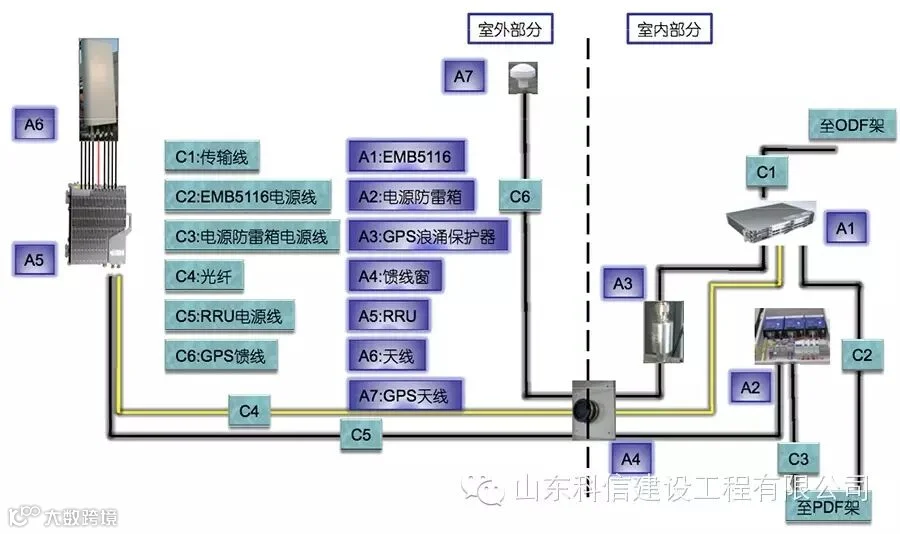

LTE基站设备安装结构图
2 RAN主设备安装 LTE基站安装示意图

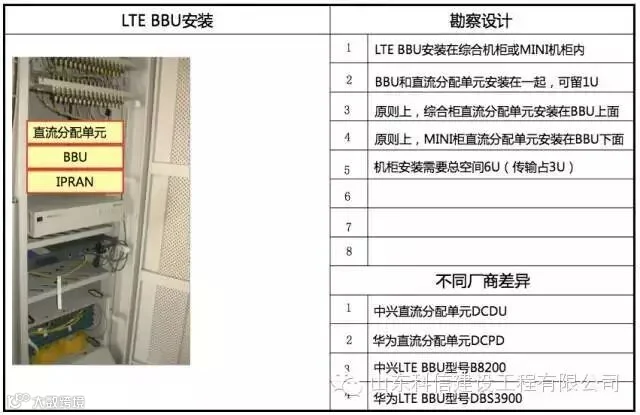

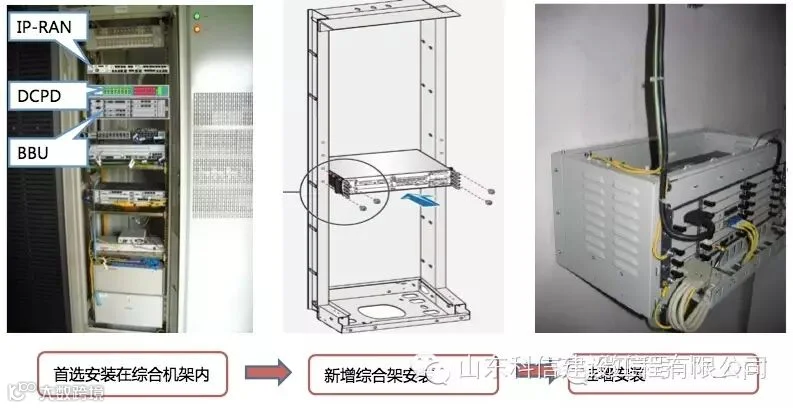

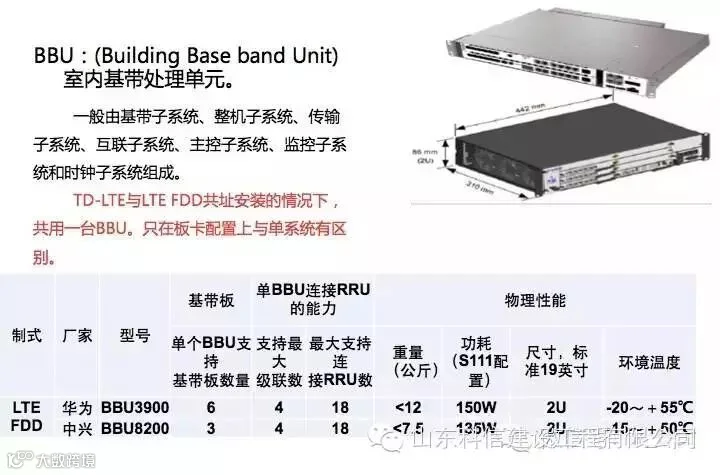

LTE BBU安装

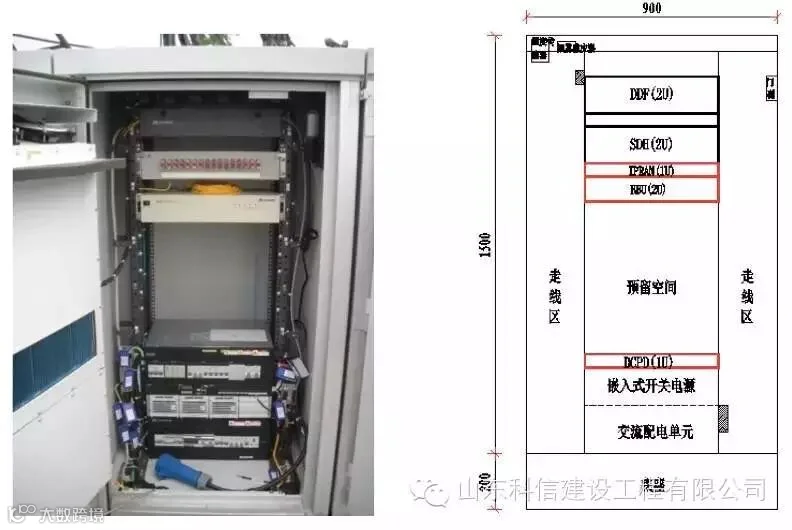

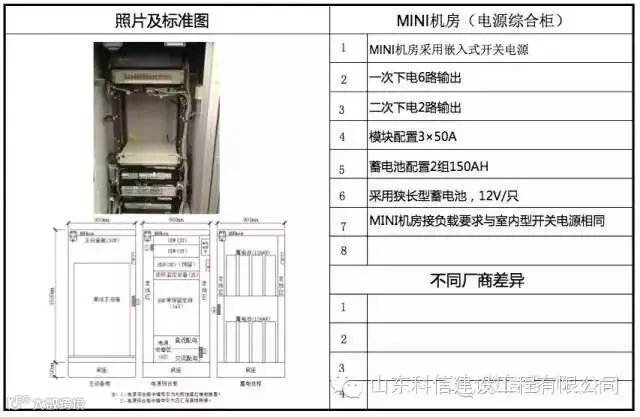

MINI机房安装BBU
常规机房（租用机房、自建机房、活动板房）
指标

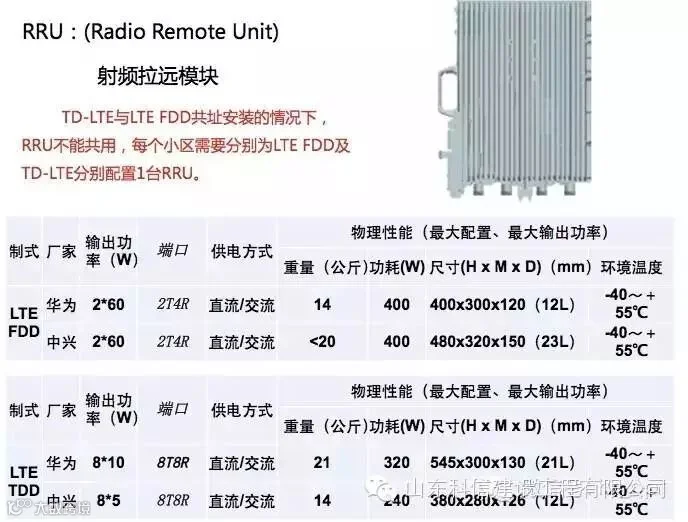

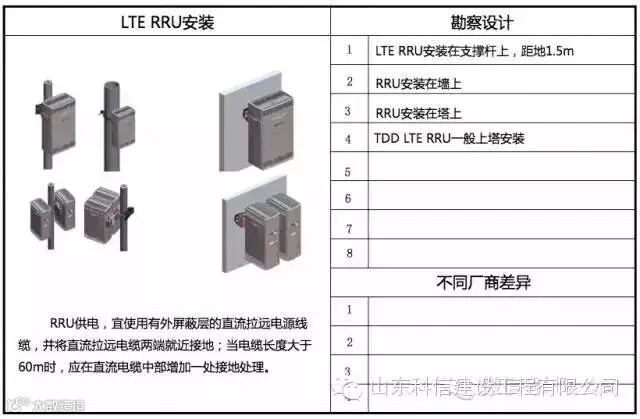

LTE RRU安装
指标

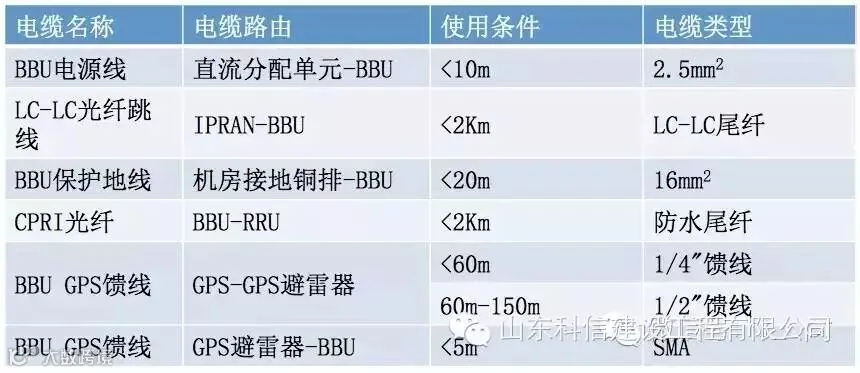

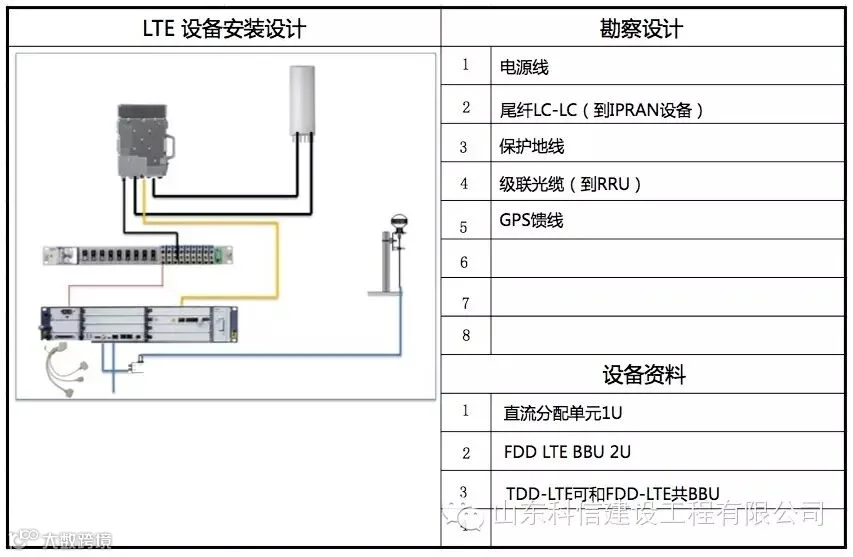

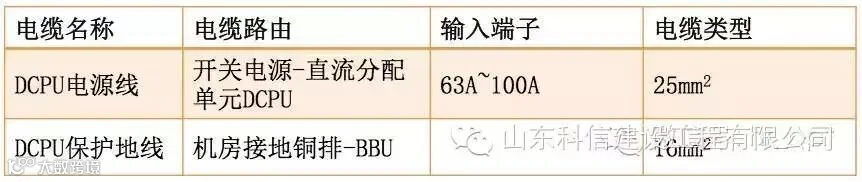

BBU侧线缆布放
直流分配单元侧线缆布放

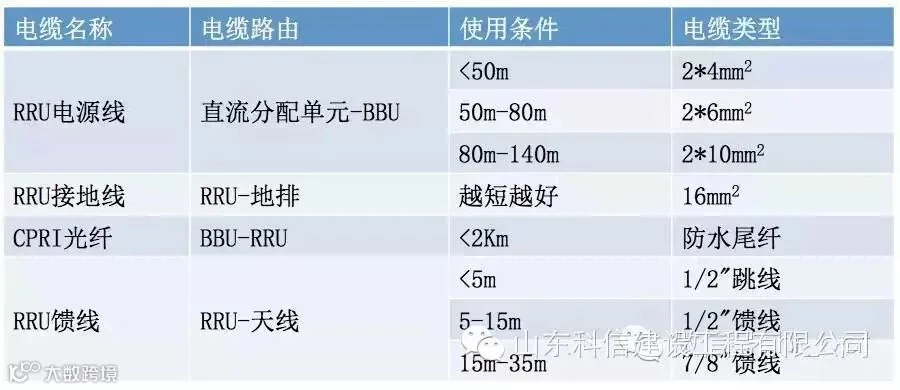

RRU侧线缆布放

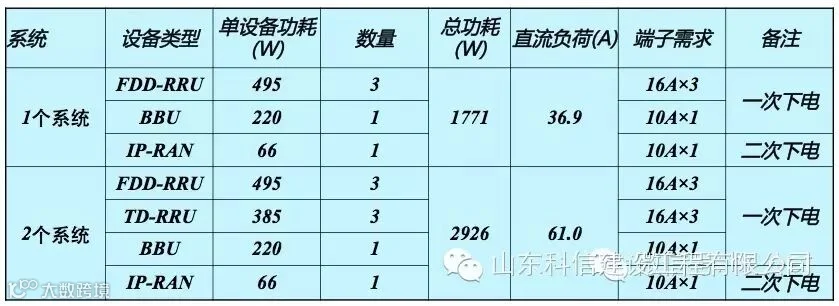

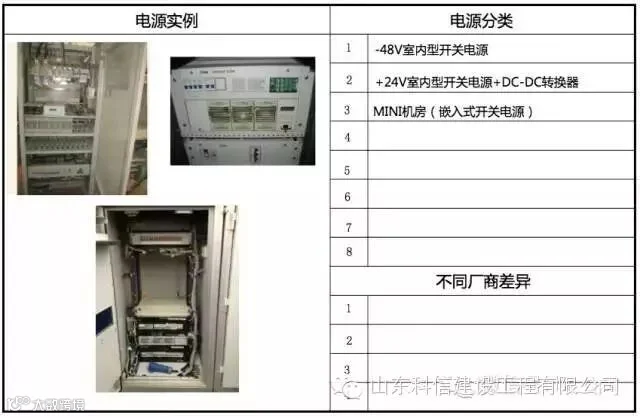

LTE设备及电源需求

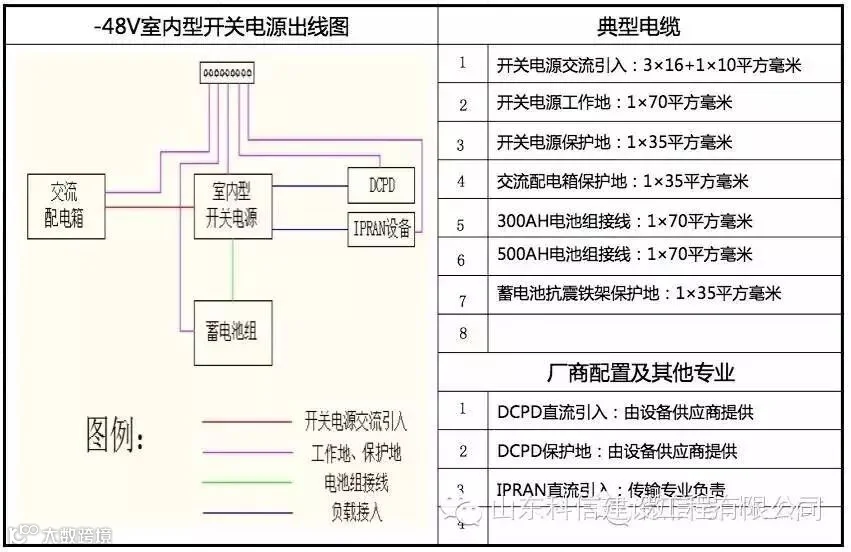

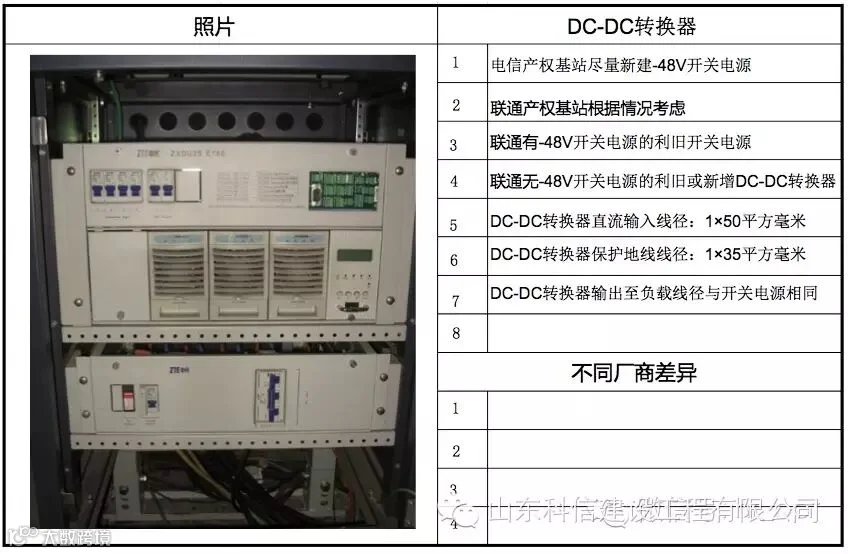

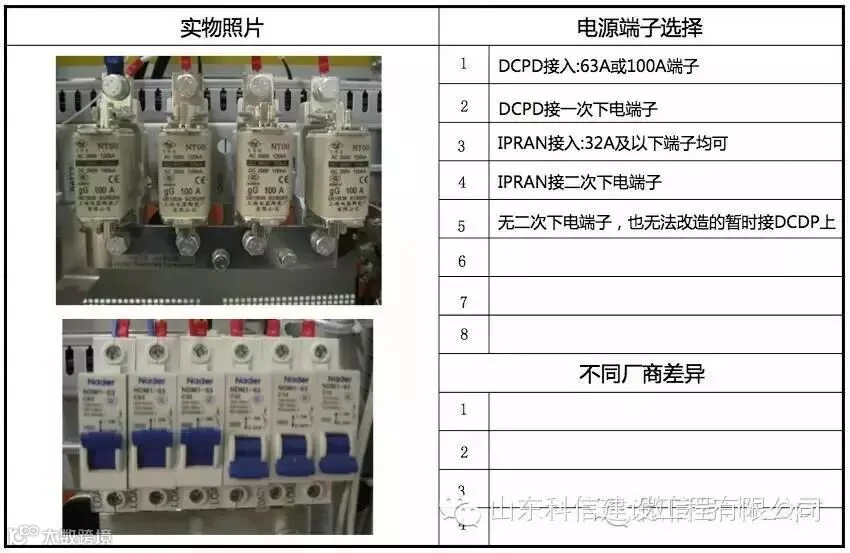

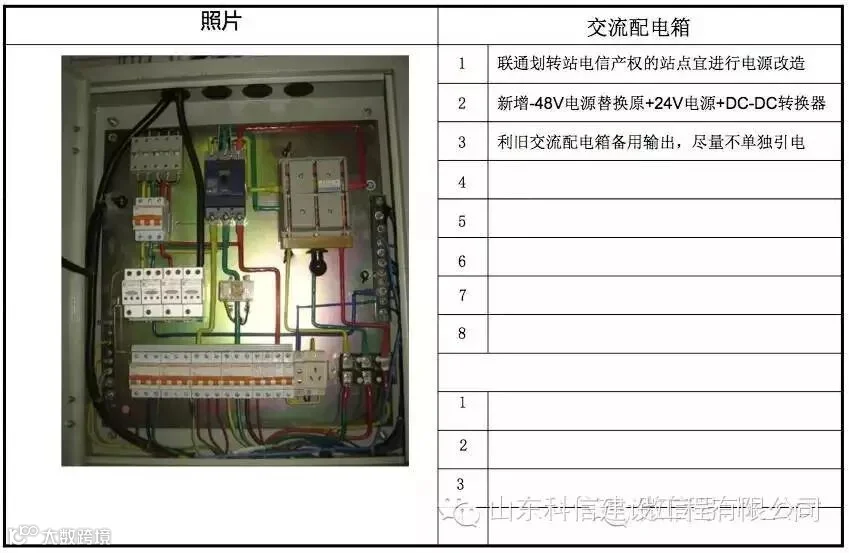

3 电源实例及改造

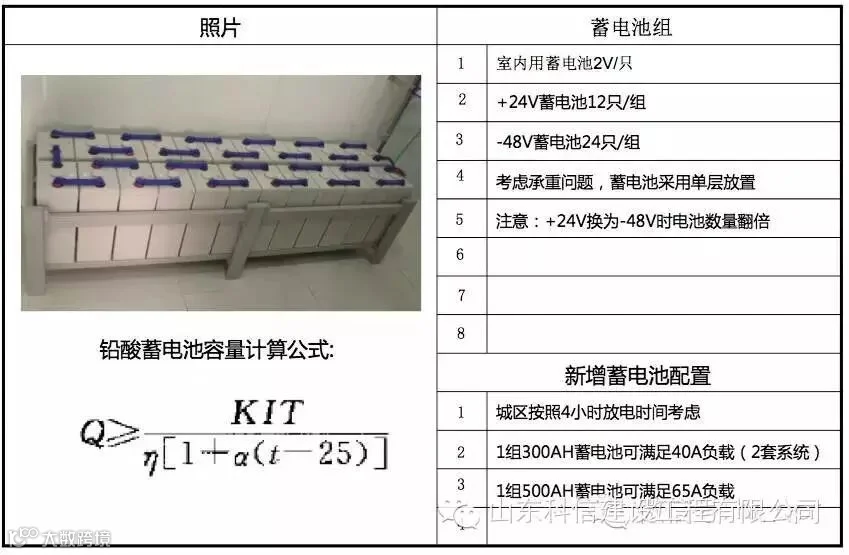

蓄电池的容量计算 蓄电池总容量=
K-安全系数,取1.25; I-负荷电流; T-放电小时,取2; α- 放电容量系数,取0.61; η -电池温度系数,取0.008; t-最低环境温度,取5°C; 整流器容量 IZ=I+K×ɑ×Q(假定同时给负载供电及为电池充电) IZ:计算的整流器总容量,单位安培; I:近期或终期负荷电流,单位安培; K:电池备用系数。无备份取1,1+1备份取2; ɑ:充电系数,取值范围为0.1~0.2; Q:10小时放电率电池容量,单位Ah。 举例: EMB5116基站,I为20A,电池备用系数取1,充电系数取0.1,蓄 电池容量取500Ah,则IZ=20+1x0.1x500=70A。 直流配电箱容量 设备需要的输入电流= (设备的最大功耗)/48V(设备的标称电压)×1.3(空开保护系数) 4 天线选型和安装 天线安装环境要求 天线主瓣方向100m范围内无明显遮挡 在楼顶安装天线应尽量靠近天面边沿和四角

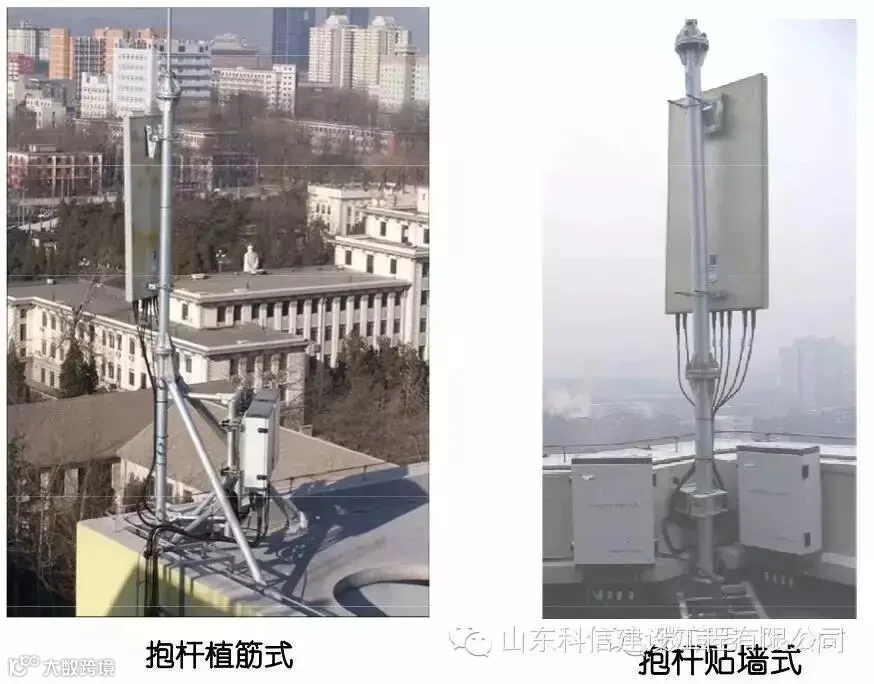

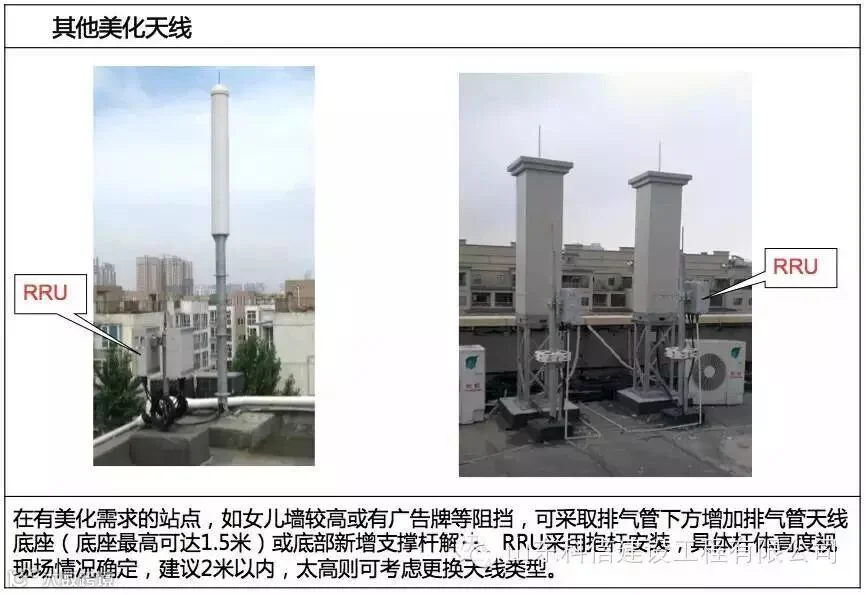

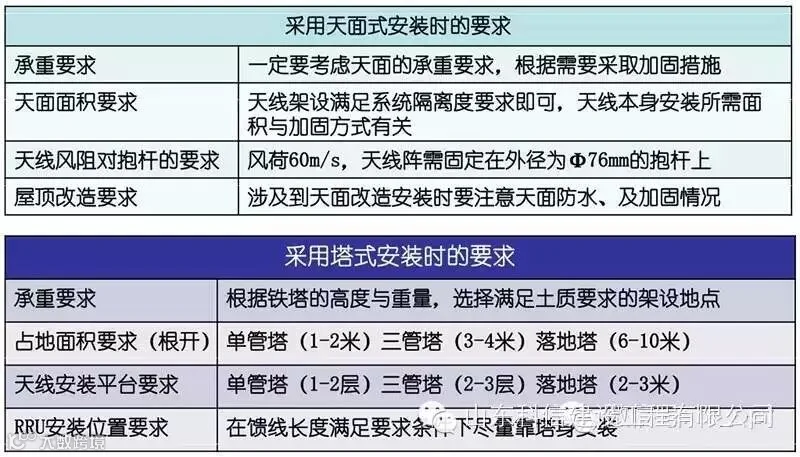

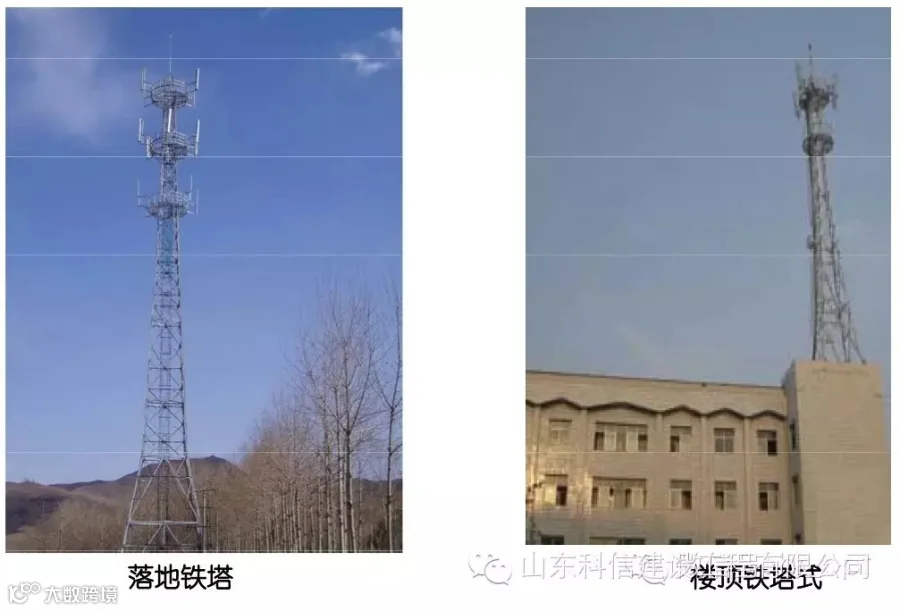

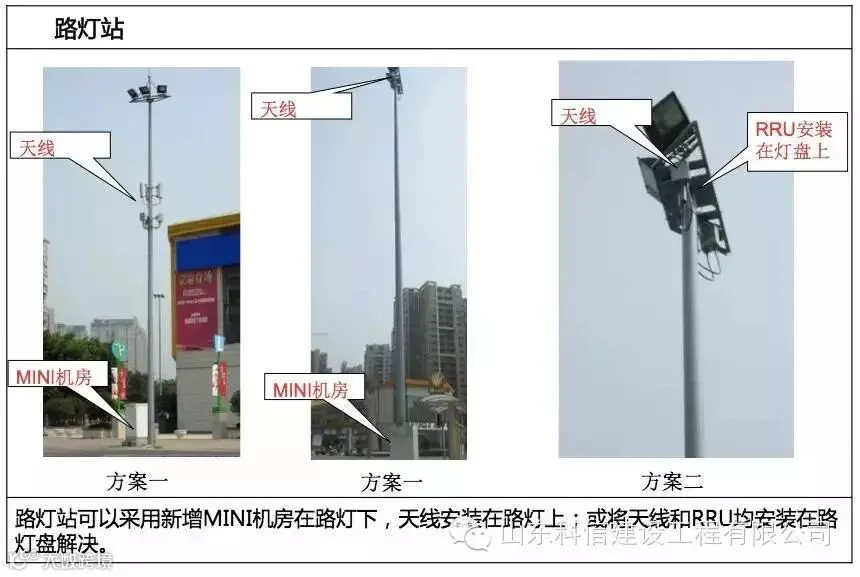

LTE天线安装模式 主要的天线安装解决方案有: 方案1:抱杆贴墙式 方案2:抱杆底座式 方案3:抱杆植筋式 方案4:楼顶铁塔式 方案5:楼顶拉线塔 方案6:落地铁塔(管塔、三角塔、四角塔)

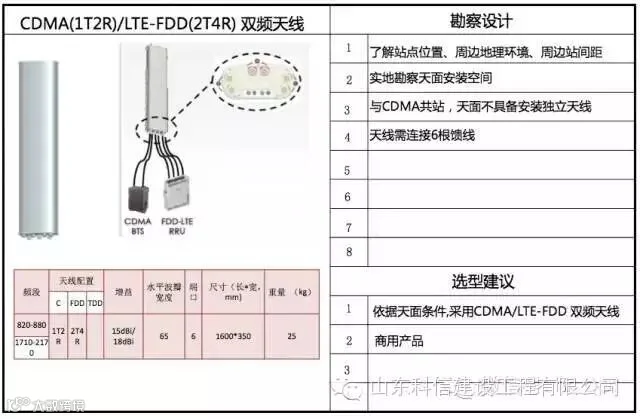

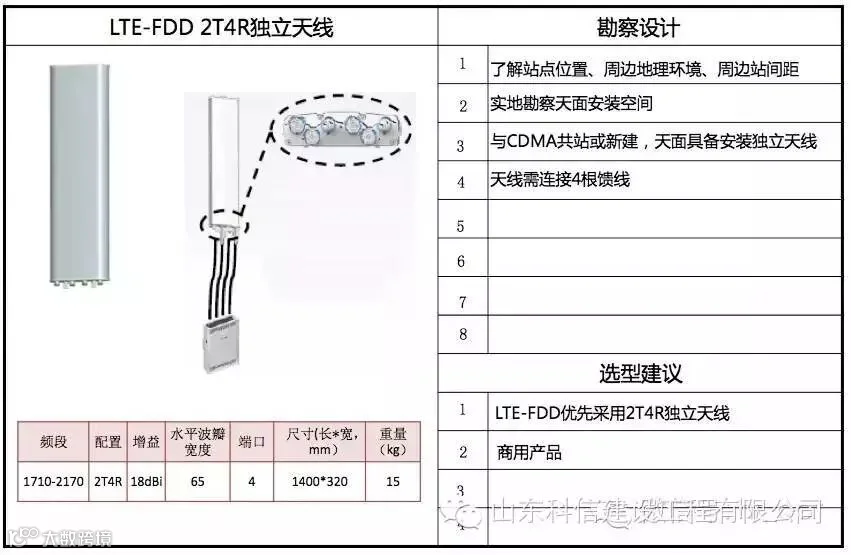

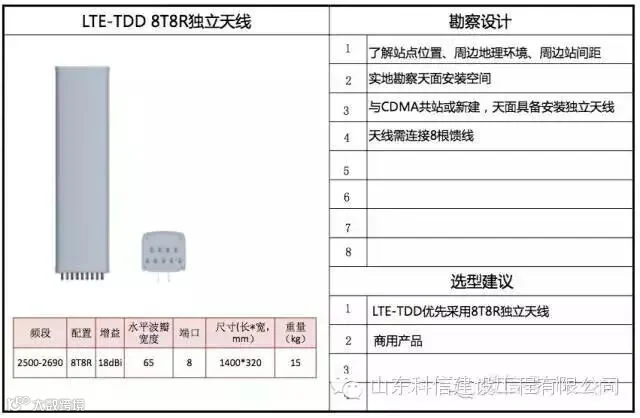

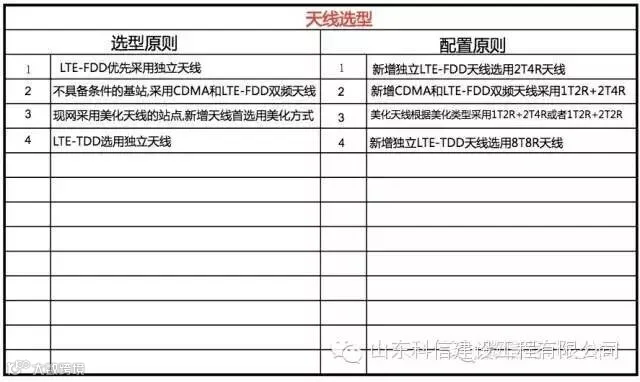

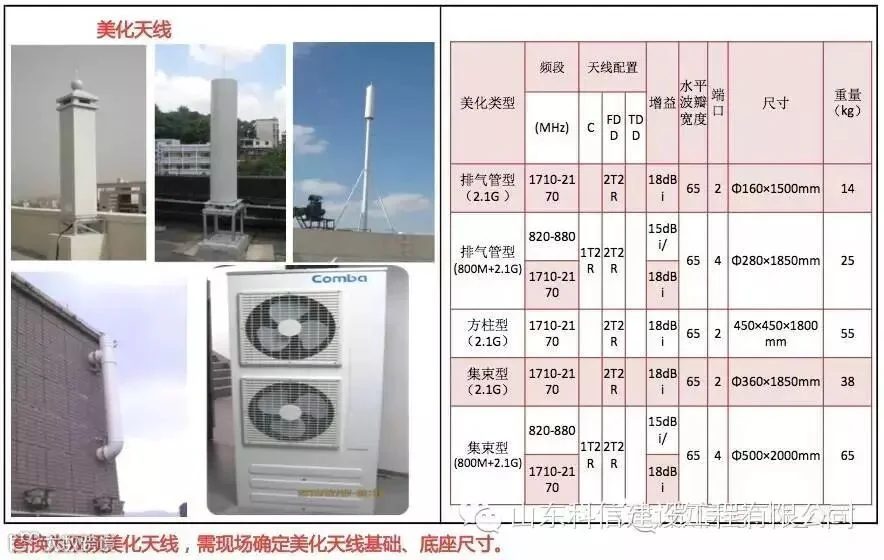

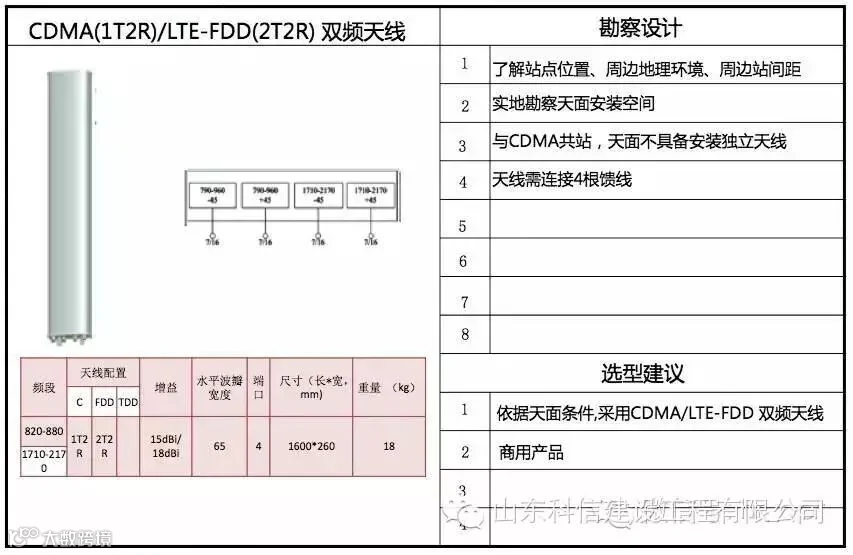

天线选型

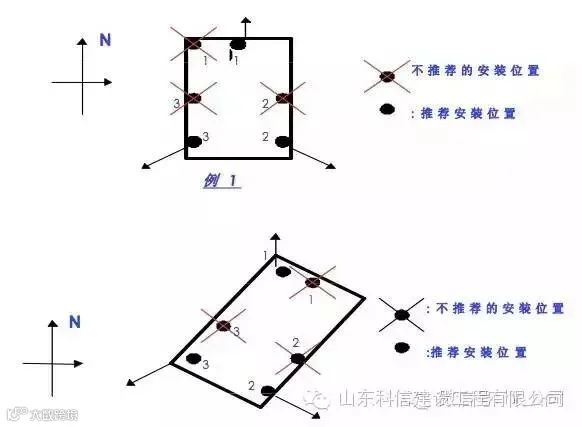

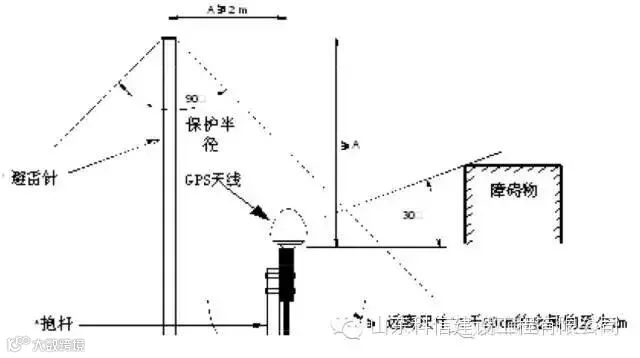

安装位置选择

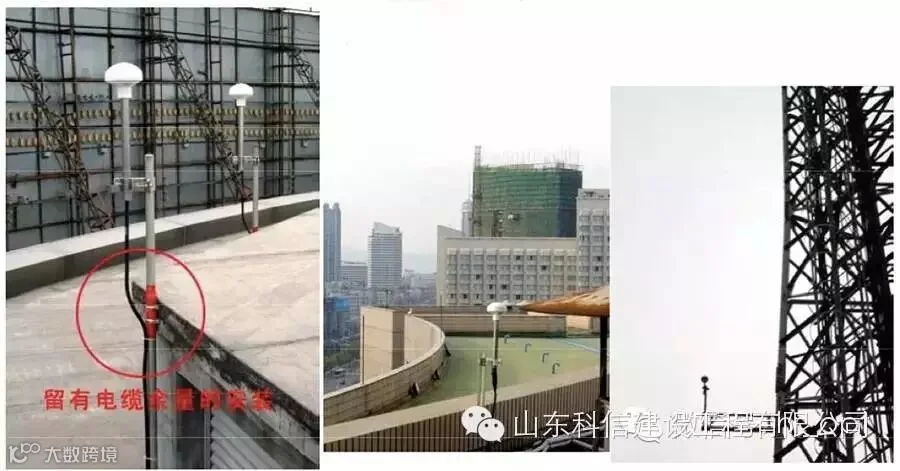

GPS安装方式: 落地安装;铁塔安装;邮杆安装;女儿墙安装
共享GPS馈线 共享原系统设备的GPS天馈系统：BBU通过RG中频SMA连接线与现网GPS天馈系统的二功分器相连，连接电缆不超过5米

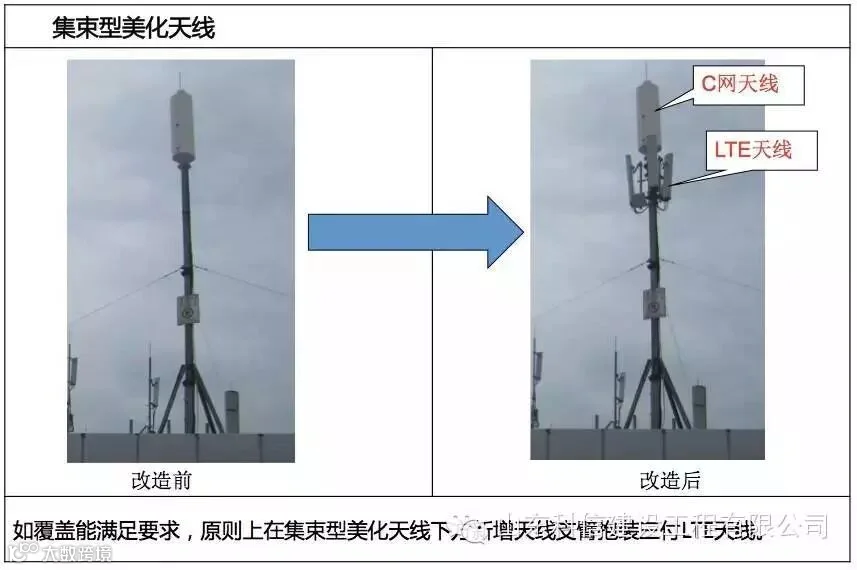

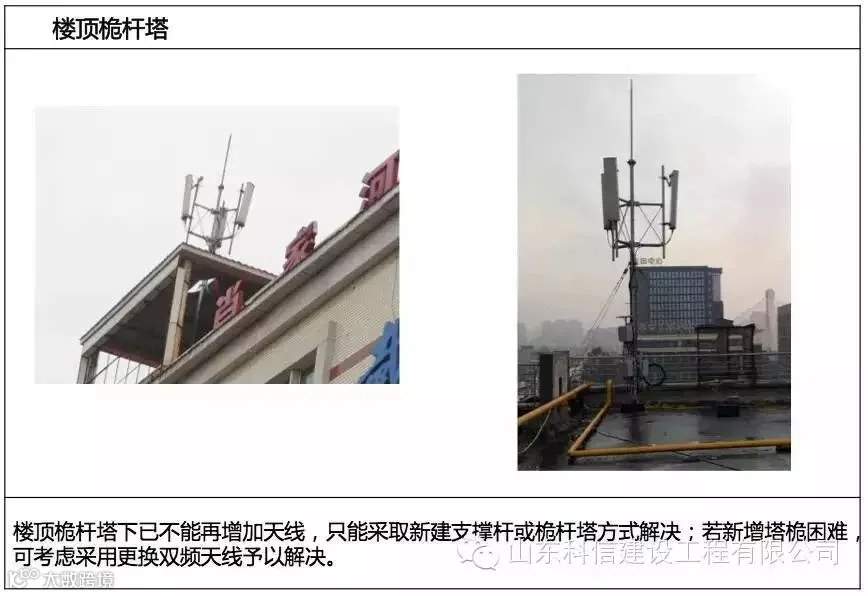

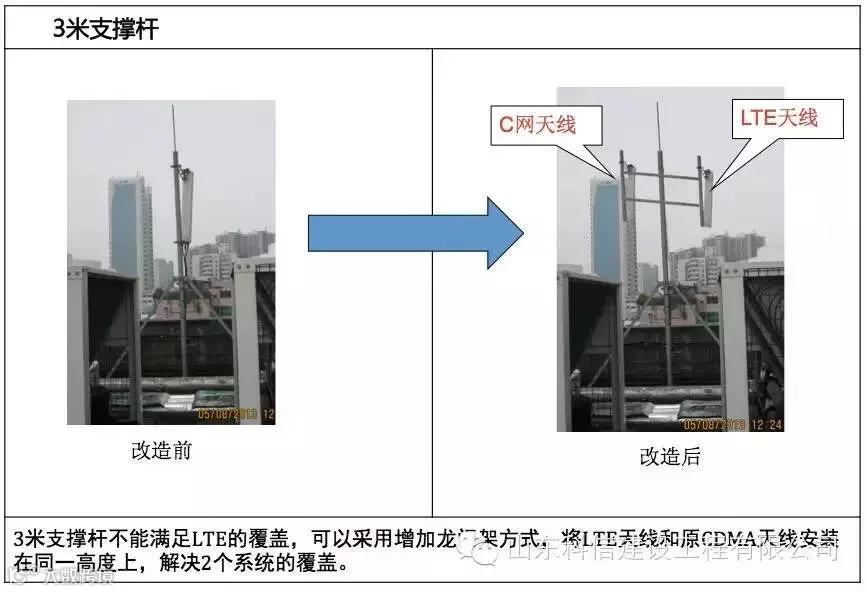

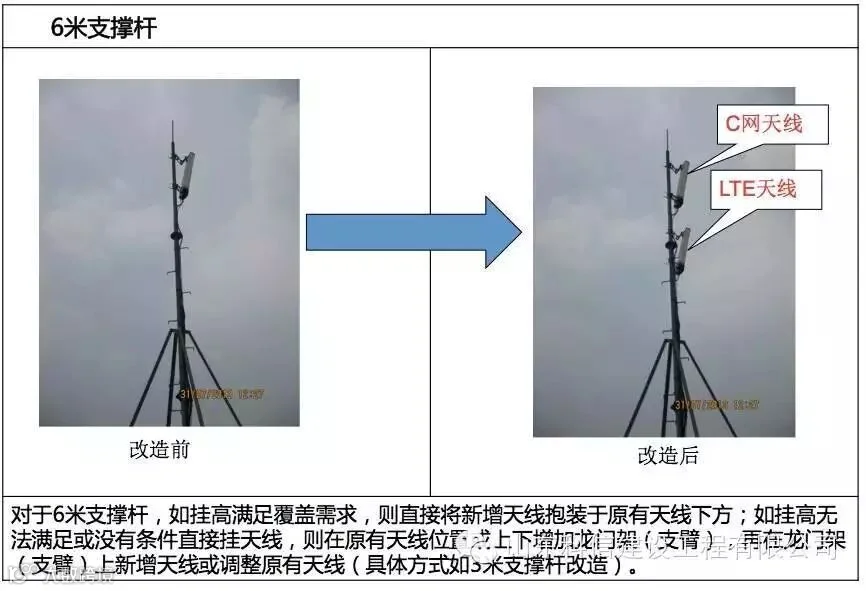

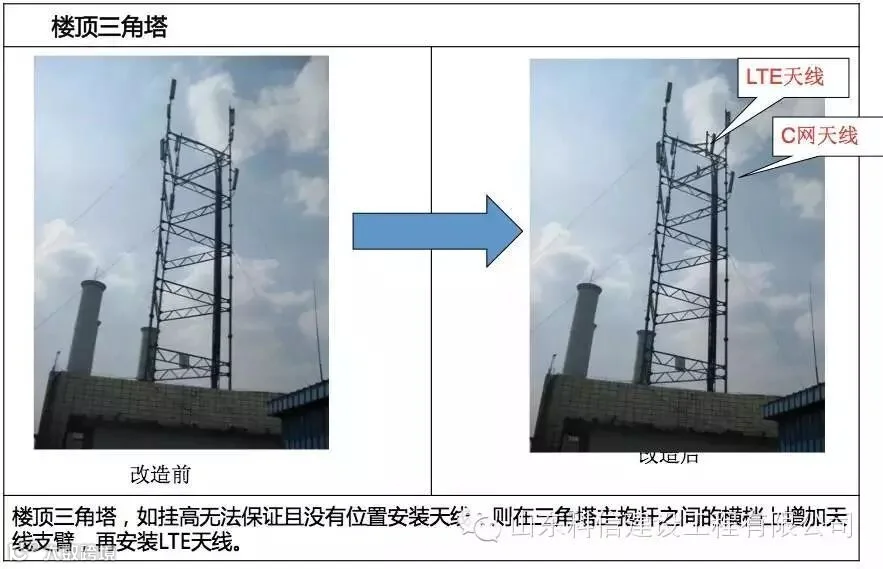

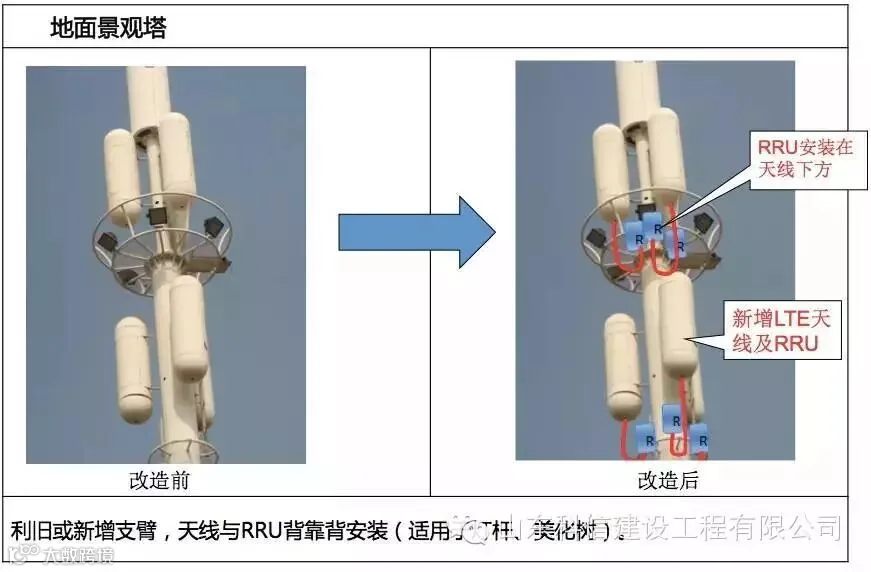

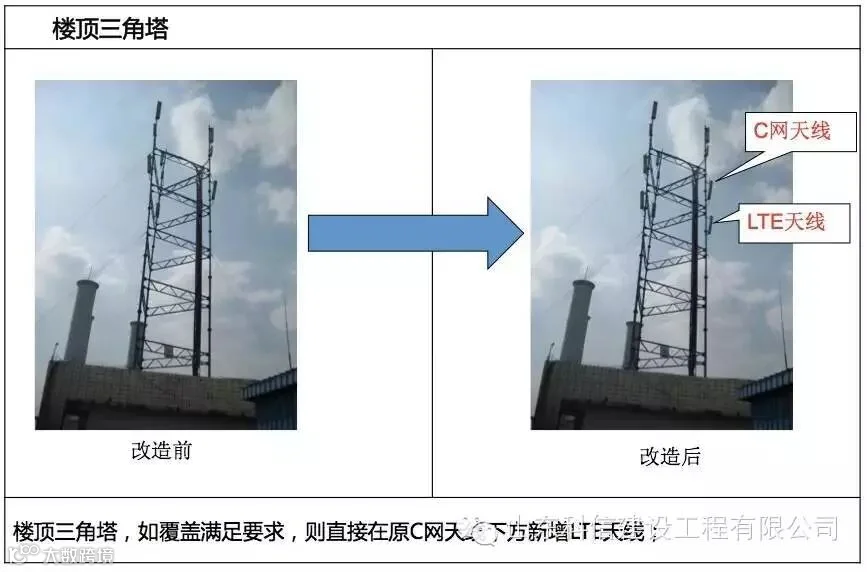

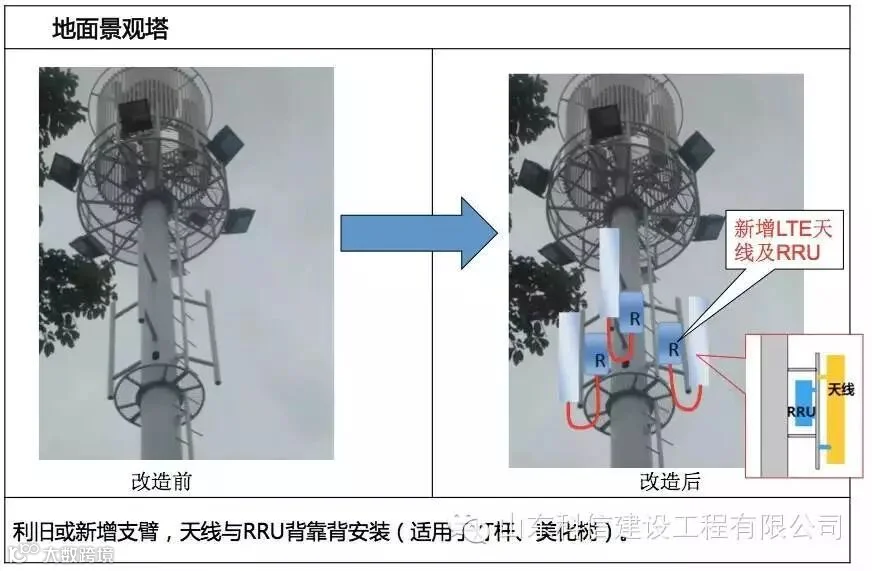

5 塔桅改造

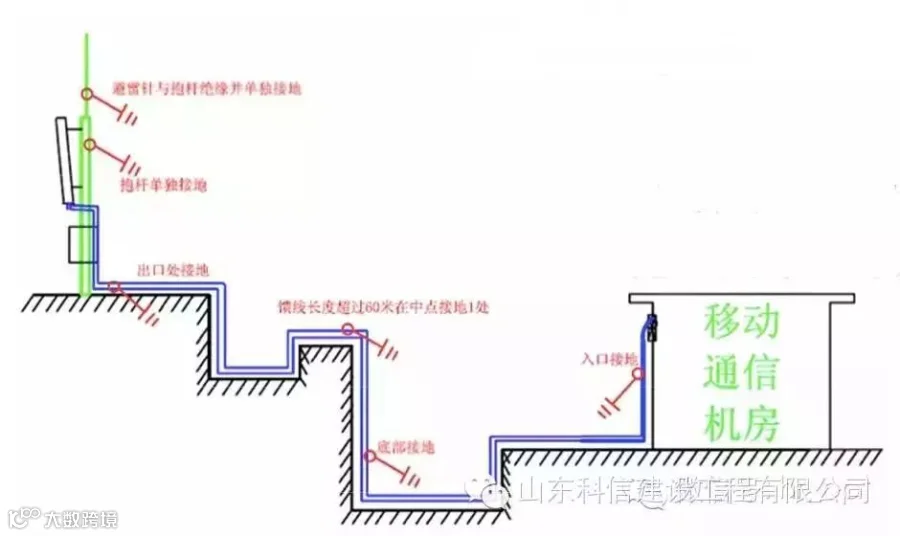

抱杆型基站的馈线接地示意图

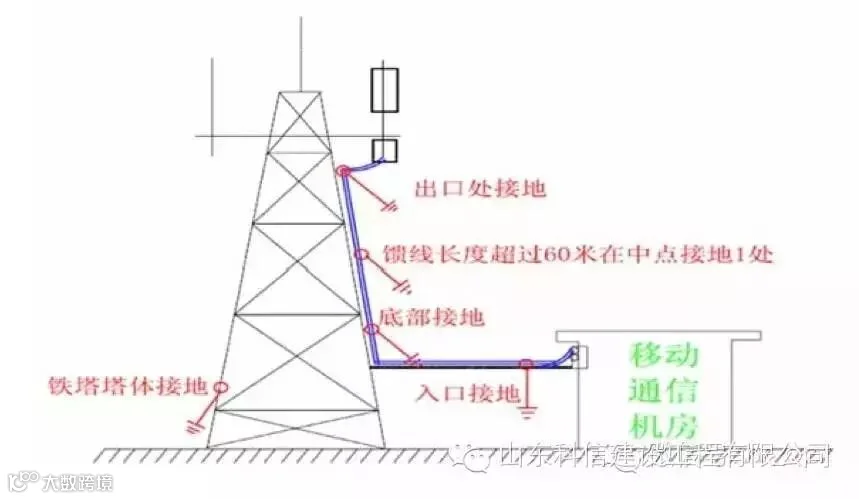

防雷接地电阻不大于10欧姆; 避雷针和室内防雷排接地引下线截面积不小于35mm2; 线缆接地应不与其它点复接; 确保接地点导电特性良好。 塔架型基站的馈线接地示意图

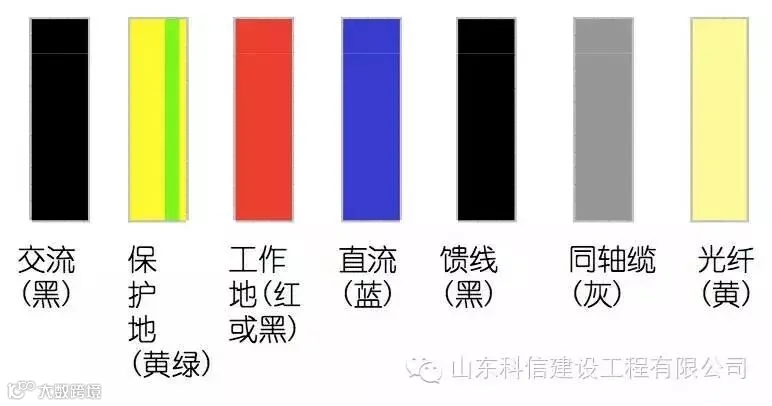

线缆接地要求 ●电源线需要分别在距RRU和入馈线窗前1-1.5米处接地,下塔前1- 1.5米处接地,长度超过60米需要在中间增加一处接地; ●电源线由下向上引入馈线窗时,接地线要向下引入地网; ●接地箍牢固安装到馈线外皮上,接地夹不宜过紧,会增加回波损耗; ●接地线可以连到塔身上的接地排上,或者直接连到塔身上 ●接地排用不小于35mm2的接地线引入地网,铜排要与抱杆和走线架 绝缘; ●接地线应沿馈线下行方向进行接地,接地线与馈线夹角宜小于30°, 接地线线径应不小16mm2; ●接地线要单独固定在避雷排上,严禁多个接地点复接在一起; ●接地要遵循就直就近原则,并且走线整齐、美观,不能缠绕、卷曲、 打环。 附：线缆布放顺序 室内缆线在走线架上布放要求按下图顺序布放。
|
>
