之前一直和大家在讨论电池工作原理和测试要求,今天我们就来做一个电池检测,以便大家更多的了解!

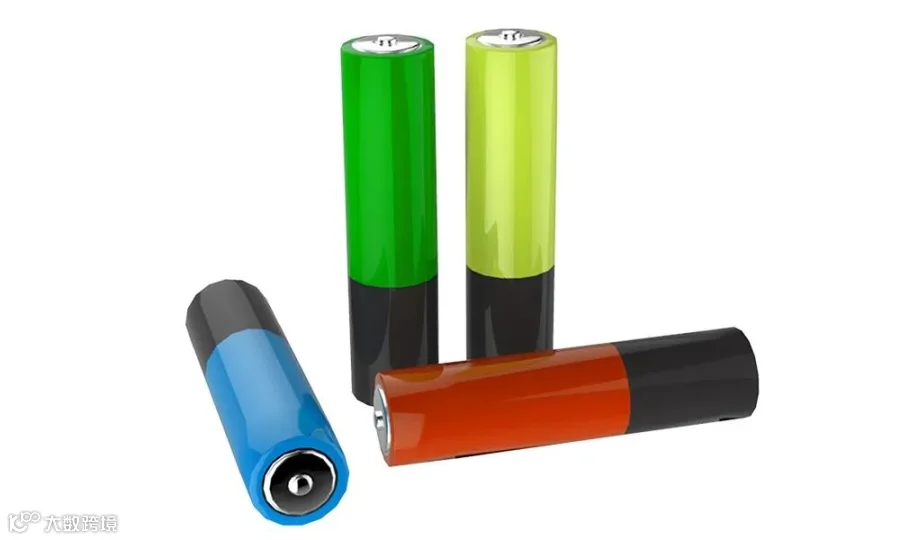

首先我们需要准备一个被测电池,例如18650电池。电池的基本参数我们从电池上是可以直接读出的。

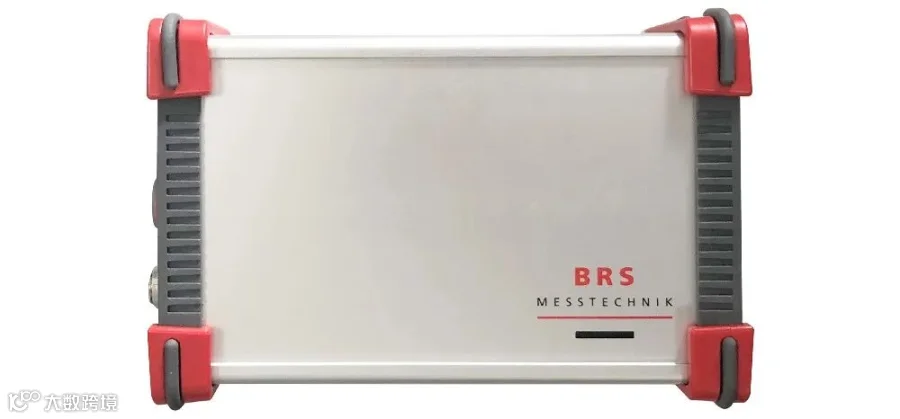

选择测试设备主机——BRS BIM2

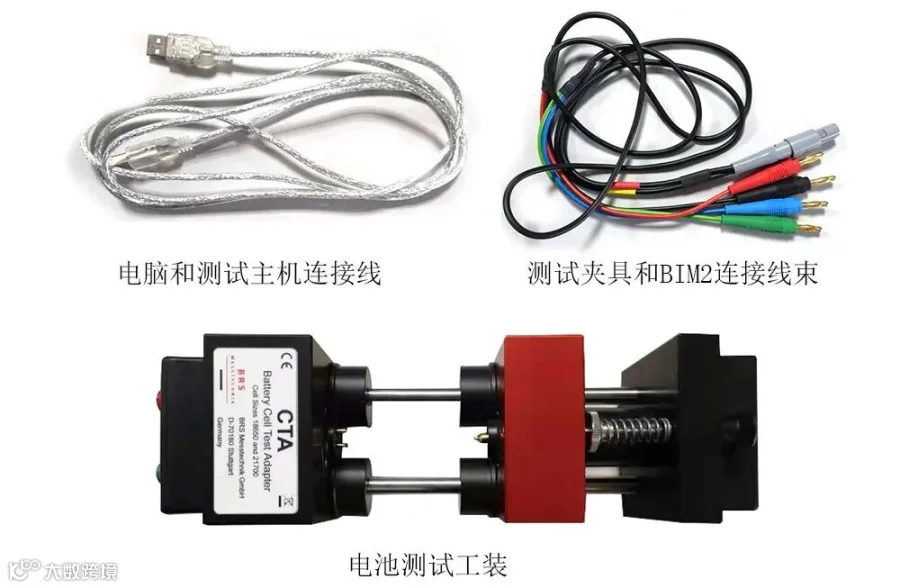

准备好电脑和测试主机连接线、测试夹具和BIM2连接线束和电池测试工装。

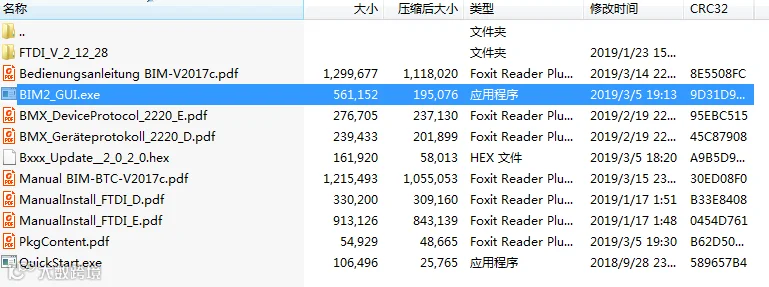

用于测试软件的安装
从官网下载对应型号的测试软件,应用程序双击安装即可。
www.brs-messtechnik.de/download_en-2.php

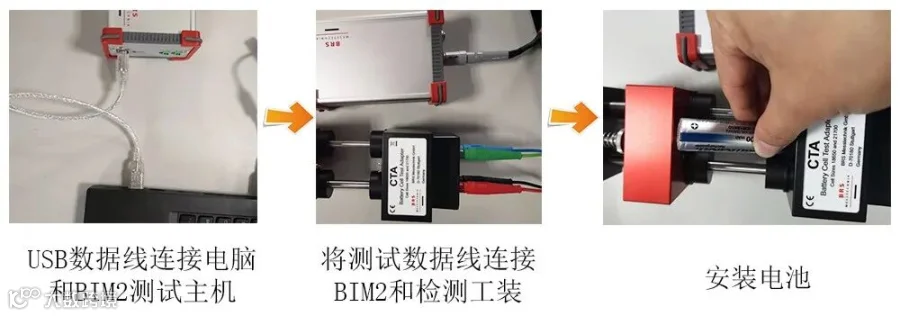

将USB数据线连接电脑和BIM2测试主机,测试数据线连接BIM2和检测工装后安装电池。

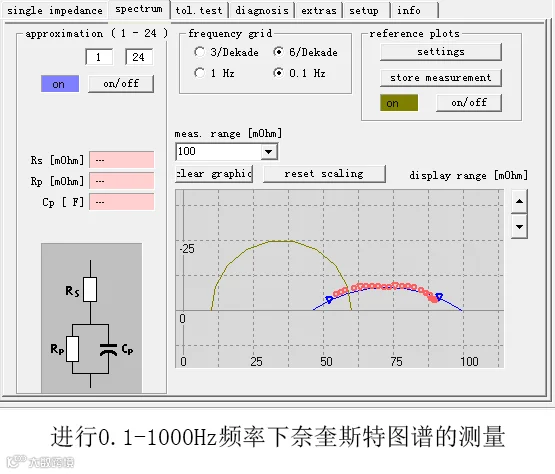

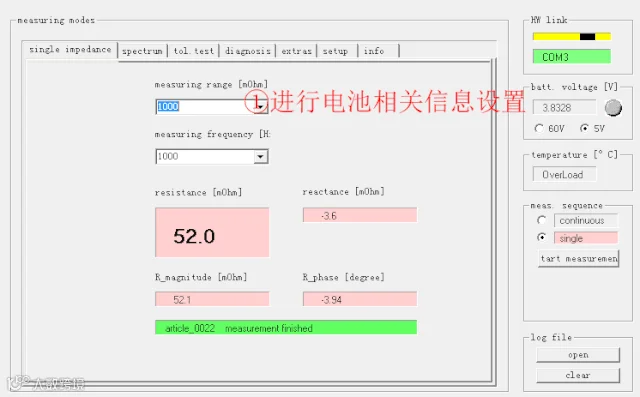

1、打开测试软件→2、确认已经和测试主机连接(HW link显示黄色和绿色)→3、测试界面频率和内阻都设置到最大值(1000mΩ及1000Hz)→4、进行电池相关信息设置→5、进行单次测量→6、读取数据后选择合适的测量内阻和测量频率→7、读出测试结果

怎么样,对于电池的测量和检测是否有你想要的和意想之外的,如果有什么问题或者意见和建议,欢迎留言讨论!
