施泰力
自动影像测量系统

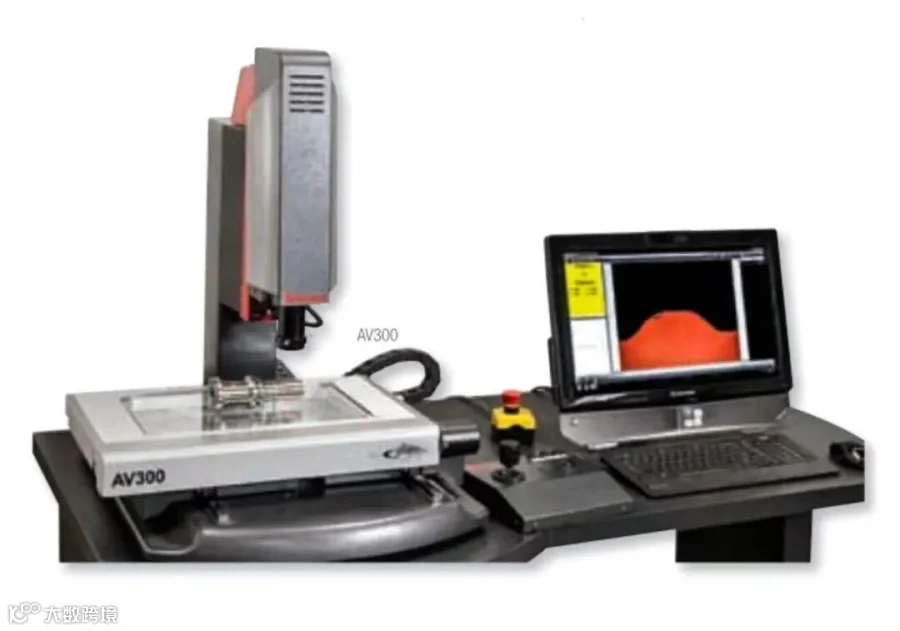

AV300和AV350
AV系列自动影像测量系统采用高分辨率变焦摄像头和可选接触式测头，能够进行精确的3轴（X-Y-Z）测量。该系统可预先编程（CNC）进行重复零件检测，或通过操作杆和追踪球进行单个零件测量。由于采用了高度稳定的机械结构以及精密的直线轴承，AV系列自动影像测量系统拥有极佳的性能。AV系列自动影像测量系统非常适合用于质量控制、检测和批量生产。它们功能强大且使用灵活，用户能经济高效地实现最高效率的检测。AV系列测量系统的测量数据可有效归档或通过网络传输给其他装置。
功能特点
·CNC操控或通过控制杆和追踪球手动操控
·分辨率为4μin(0.1μm)
·放大影像显示在24"显示器上，1:1像素设置: 使用6.5:1变焦镜头时放大倍率为37x到240x，使用12:1变焦镜头时放大倍率为25x到240x
·多通道光纤或LED照明
·AV300型采用铸铝底座，AV350型采用大理石底座
·130万像素彩色摄像头
选项
·6.5:1或12:1变焦镜头
·可选配0.5x、1.5x和2.0x辅助镜头·RENISHAW接触式测头套装
·符合人体工程学设计的工作台(机座和控制车为AV350型标配)
·校验标准件
·LED暗场四象限照明
·零件夹具和工件夹持装置

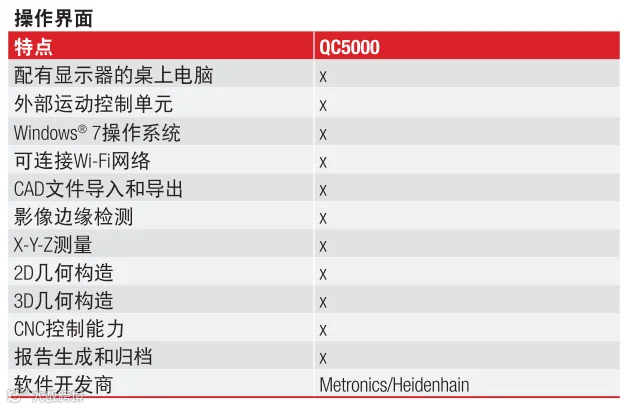

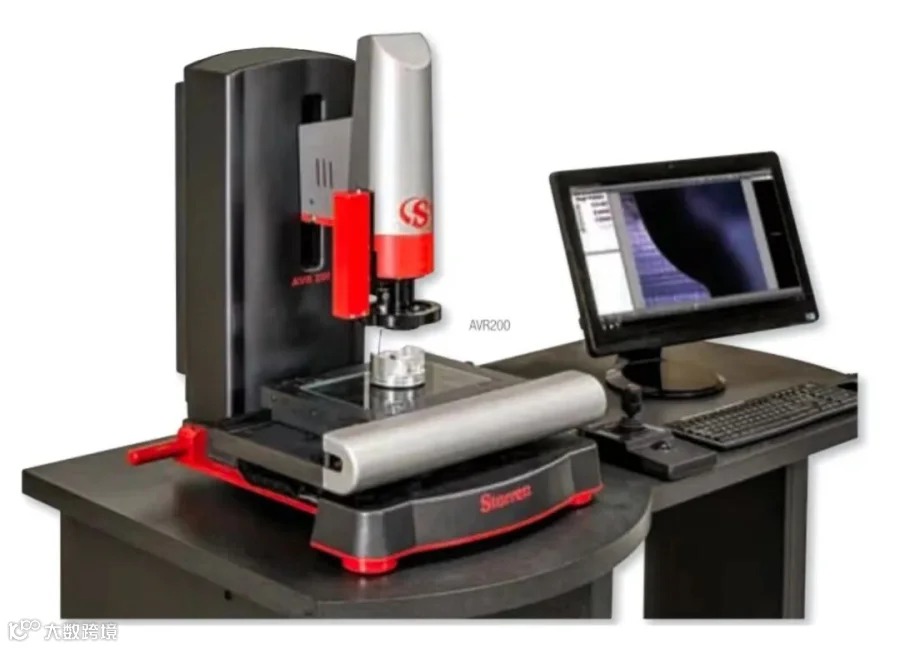

AVR200和AVR300

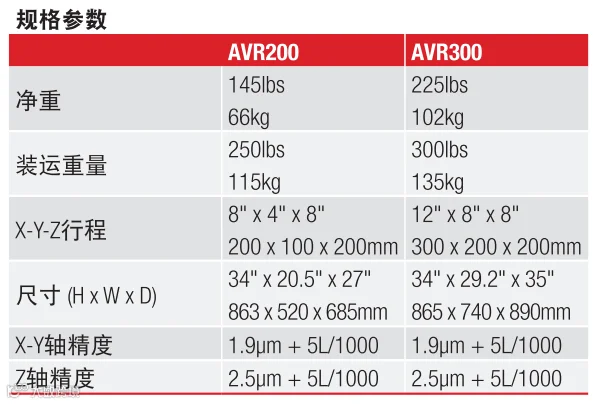

AVR CNC数控自动影像测量系统非常适合用于重复性测量和与CAD文件的自动对比。可配备专用变焦镜头或快换卡口镜头镜架。快换卡口镜头镜架能安装各种变焦或远心镜头，以实现微米级分辨率和精密视场(FOV)测量。AVB系列测量系统适合测量最大尺寸为2.00"X1.50"的小型零件，或较大零件的部分特征，并可通过工作台运动进行无缝集成，用于测量最大长度为8”(AVR200)或12”(AVR300)的零件。系统还兼容接触式测头。
AUR系列测量系统的硬件包括用于实现最大稳定性的大理石基座、用于实现工作合平滑精密运动的循环滚珠直线导轨，以及用于实现高工作效率的全CNC数控系统。AVR系列测量系统围绕一台21"一体式触摸屏计算机建立，该计算机可在Windows7操作系统下运行MetLodixTM M3-CNC软件。M3软件可实现3轴测量和2D几何形状(点、线、三角形、矩形) 构造。
功能特点
·CNC操控或通过控制杆和追踪球手动操控
·分辨率为4μin(0.1μm)
·放大影像显示在24"显示器上，1:1像素设置: 使用6.5:1变焦镜头时放大倍率为37x到240x，使用12:1变焦镜头时放大倍率为25x到240x
·多通道光纤或LED照明
·AV300型采用铸铝底座，AV350型采用大理石底座
·130万像素彩色摄像头
选项
·6.5:1或12:1变焦镜头
·可选配0.5x、1.5x和2.0x辅助镜头·RENISHAW接触式测头套装
·符合人体工程学设计的工作台(机座和控制车为AV350型标配)
·校验标准件
·LED暗场四象限照明
·零件夹具和工件夹持装置

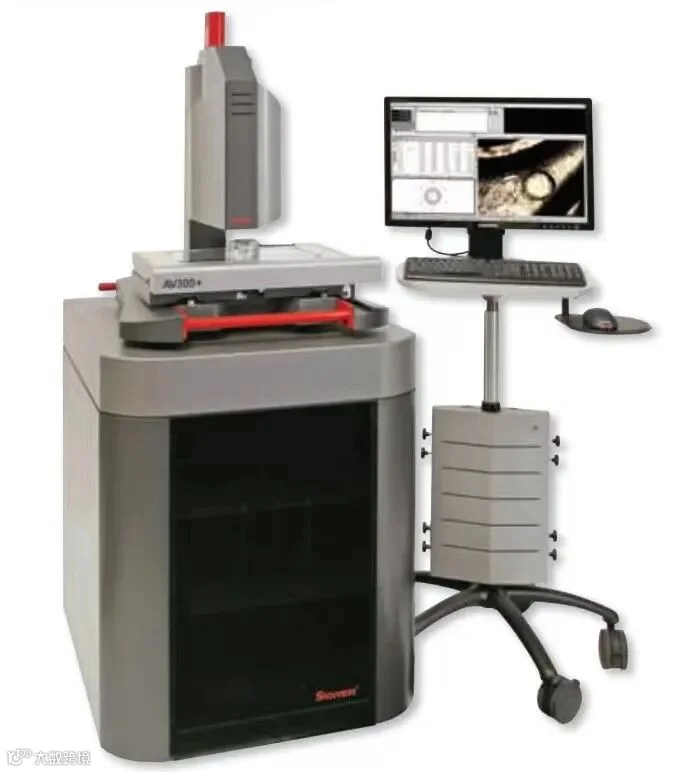

AV300+

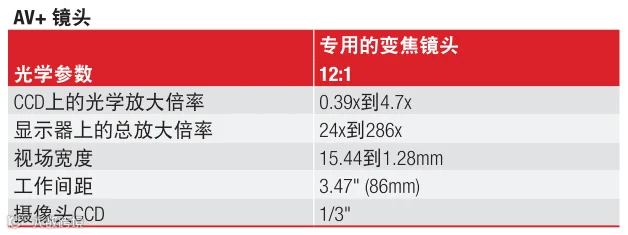

AV300+是倍受欢迎的AV300 CNC影像测量系统的增强型号，采用精密大理石底座，带有增大行程的Z向立柱，可实现12"X6"X8"(300X150x 200mm)的X-Y-Z测量范围，测量性能更高。该系统采用伺服驱动平台提高性能，配有12:1变焦镜头、高分辨率彩色数码摄像头以及可选的光纤或LED照明。另外还提供隔振集成机座，可为需要多传感器的应用提供更多功能。AV300+系统配备了QC5300软件，适合处理各种不同的测量应用。系统可选用视觉、接触式测头和激光传感器。
功能特点
·带有同轴照明的12:1变焦镜头
·精密大理石底座
·机座和控制车是系统标准配置
·Windows7操作系统专业版
·可使用接触式测头
·可使用接触式测头转接架
·可使用CNC旋转轴
·可使用激光传感器
选项
·用于光学变焦镜头的0.5x、1.5x和2.0x辅助镜头
·LED四象限表面照明
·Renishaw接触式测头套装
·2或4卡口式接触测头更换包
·Optimet激光测头
·旋转工件夹持装置
·零件夹具和工件夹持装置

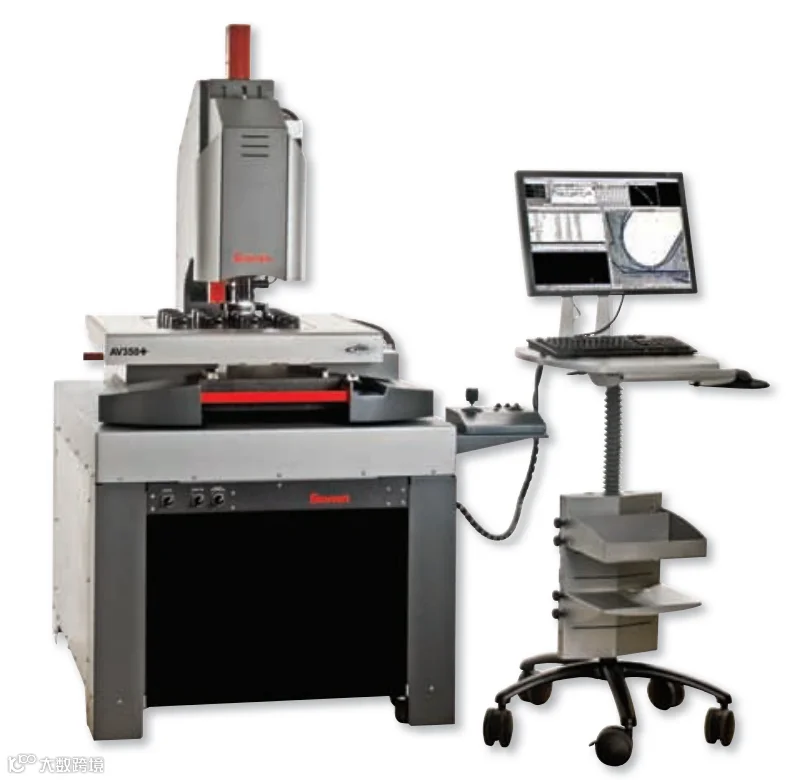

AV350+
AV 350+与AV300+的功能和特性类似，但测量范围更大，X-Y-Z量程为14"x14"x8"(350x350x200mm)，可满足较大零件和有效载荷测量的需求。系统可选用视觉、接触式测头和激光传感器。
功能特点
·带有同轴照明的12:1变焦镜头
·精密大理石底座
·机座和控制车是系统标准配置
·Windows 7操作系统专业版
选项
·6.5:1或12:1专用数控变焦镜头
·用于光学变焦镜头的0.5x、1.5x和2.0x辅助镜头
·LED暗场四象限表面照明
·用于CAD图纸自动对比的DXF/FOV功能包
·模块化系统工作台
·校验标准件
·零件夹具和工件夹持装置
·Renishaw接触式测头套装
·可使用接触式测头转接架
·可使用CNC旋转轴
·可使用激光传感器
