施泰力 | 卧式数码比对测量系统 | HDV300 CNC、HDV400 CNC、HDV500CNC

施泰力

自动影像测量系统

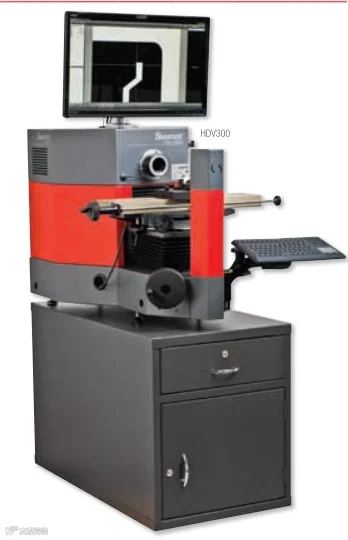

HDV300 CNC&HDV400 CNC

&HDV500CNC

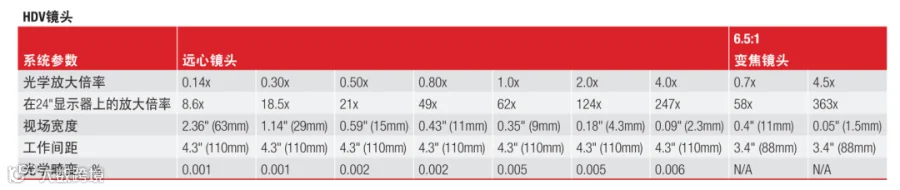

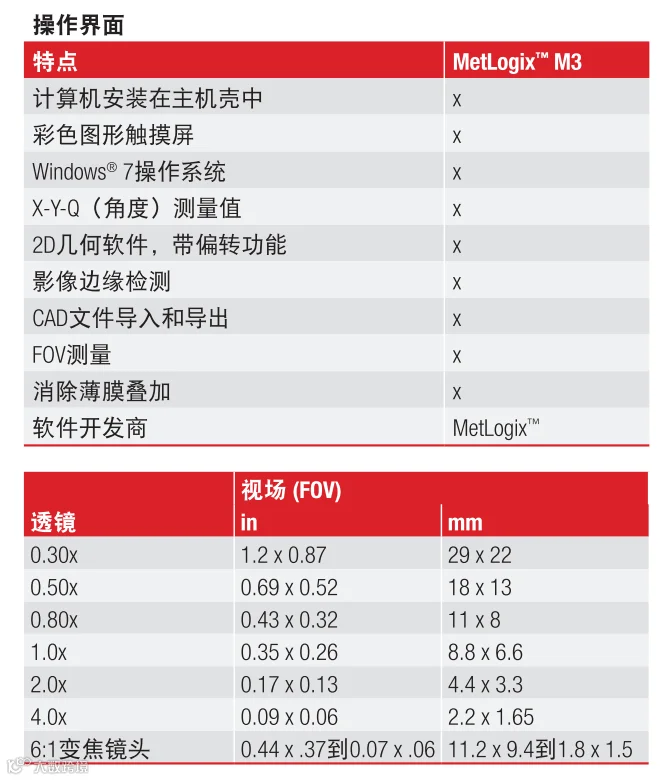

HDV系列卧式数码比对测量系统结合了卧式光学投影仪和影像测量系统的优点，采用刚性钢结构，与传统的卧式投影仪配置类似。工作台与施泰力成熟的HB400和HD400投影仪相同，具备1101b50ko)承重能力。系统的核心在于与高分辨率彩色数码摄像头（专利申请中）连接的拥有独特设计的可互换镜头安装系统。该系统可使用7种远心镜头，以实现微米级分辨率和光学畸变低至0.001%的精密视场（FOV）测量。透镜可获得的最大视场为(2.44"X1.85"62mmX47mm)。工作台移动可关联导入文件，能够实现最大长度为16”(400mm)的零件对比。HDV系统配备运行MetLogix M3测量软件的64位计算机。通过M3软件，该计算机可导入DXF CAD文件，并通过CAD文件直接创建2D GO@-GO数字图层。影像边缘检测（VED)能够实现导入文件与被检测工件影像间的实时交互。这些系统可全面提高生产效率、测量速度和测量精度。可选手动或CNC控制。

HDV500 CNC

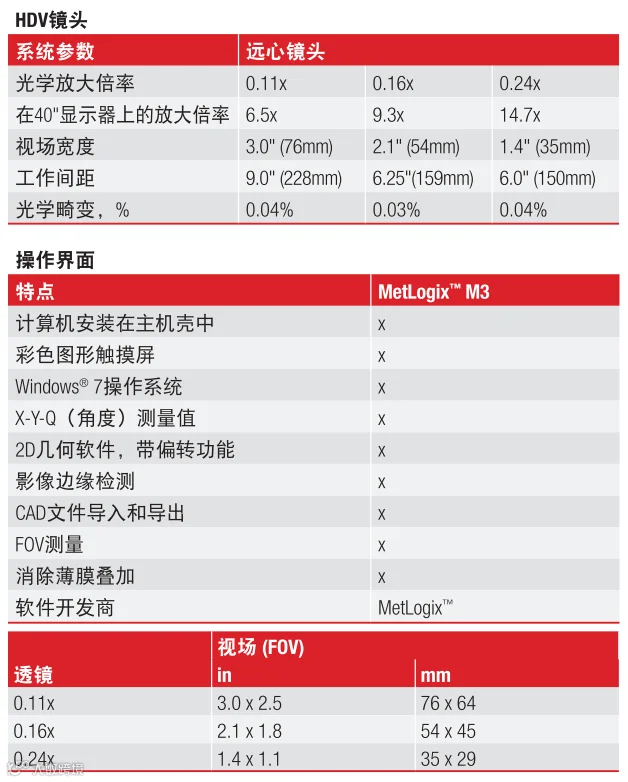

HDV500卧式数码比对测量系统结合了大型卧式光学投影仪和影像测量系统的优点，具有大行程X-Y工作台20"x8"(500X200mm)，并采用重载钢结构，与传统的卧式投影仪配置类似。工作合与畅销的HF600和HF750投影仪相同，具备330lb150ko承重能力。与HDV300和HDV400相似，系统的核心在于与高分辨率彩色数码摄像头(专利申请中)连接的拥有独特设计的可互换镜头安装系统。HDV500系统可选用3种远心诱镜。HDV系统配备运行MeLodx M3测量软件的64位计算机。通过该软件，计算机可导入DXF CAD文件，影像边缘检测 (VED)能够实现导入文件与被检测工件影像间的实时交互。
